多爪式挠性联轴器结构设计

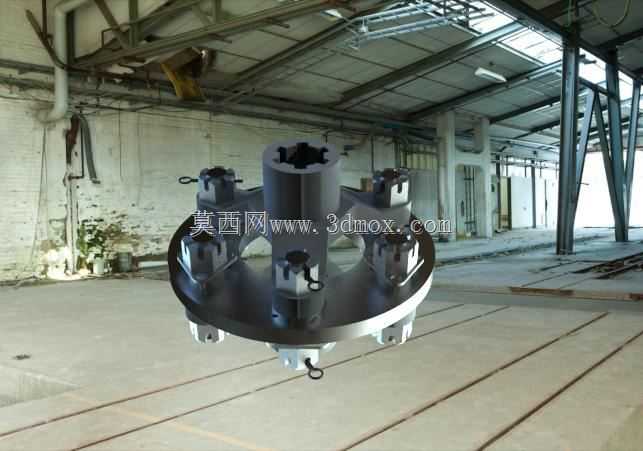

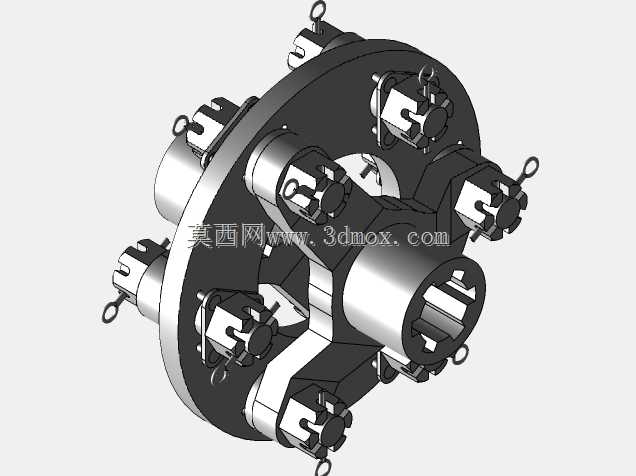

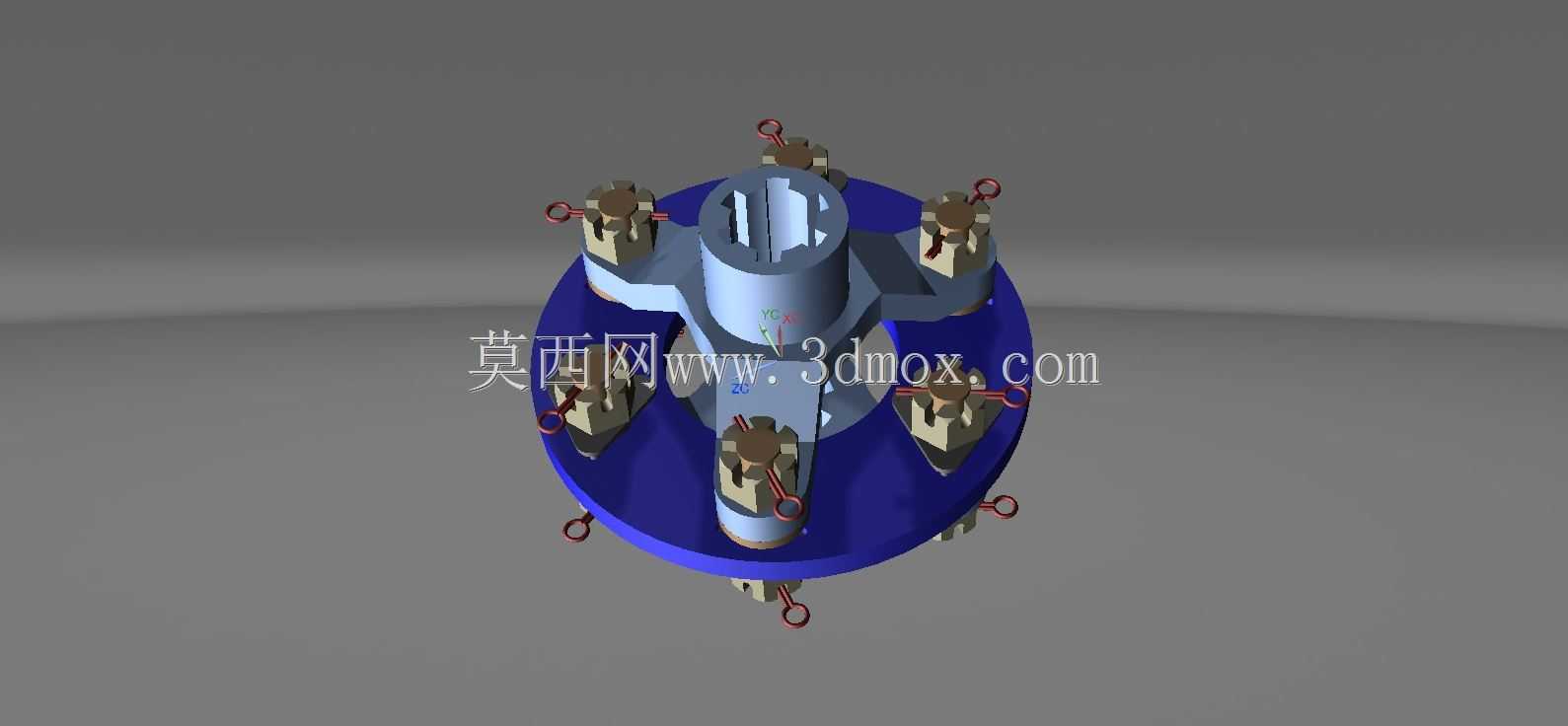

在工业传动系统的布局中，两轴的对中偏差是无法完全规避的现实问题，不管是安装过程的累积误差、设备运行时的载荷形变，还是长期服役后的基础沉降，都会让主动轴与从动轴之间产生径向、角向或是轴向的错位，这类错位如果得不到补偿，会直接在轴系内部生成附加载荷，轻则加剧轴承、密封件的磨损，重则引发轴系疲劳断裂，而挠性联轴器正是针对这类工况设计的核心传动部件。这款挠性联轴器采用多爪周向均布的结构形式，中心轮毂设置有花键孔，可与主动轴端的花键段实现无间隙配合，保证扭矩传递过程中的对中性，避免平键连接带来的应力集中问题；外围的蓝色圆盘为从动端连接基体，沿圆周方向均匀布置六个连接爪位，每个爪位通过带锁紧环的连接组件与中心星形架相连，这种分布式的连接结构，让每个接触点都能独立承担一定的位移补偿量，不会因为局部错位导致整个连接结构卡滞。从实际应用场景来看，这类联轴器常被用在有振动冲击的传动链路中，比如矿山输送设备的驱动端、中小型风机的电机与叶轮连接位、轻工机械的变速传动段，它能在传递额定扭矩的同时，适应最高3°的角向不对中，以及一定范围内的径向偏移和平行不对中，相比刚性联轴器，它不需要安装时达到极高的对中精度，能大幅缩短现场装配的调校时间，降低安装难度。在设计思路上，这款结构没有采用传统的弹性元件嵌装形式，而是通过周向分布的铰接式连接爪实现挠性补偿，每个连接爪的铰接部位预留了足够的摆动间隙，当两轴出现错位时，连接爪可以通过微小的摆动来抵消位移差，不会在构件内部产生过大的内应力；同时连接端采用开槽螺母配合开口销的锁紧形式，能在设备长期振动的工况下避免连接松动，保证传动的可靠性。从安装边界来看，中心轮毂的轴向长度适配常规电机轴的伸出段尺寸，外围圆盘的安装孔位按照通用传动接口的节圆布置，不需要对原有设备的轴端结构做额外改造就能直接替换安装，整体径向尺寸紧凑，不会占用过多的安装空间，适合在设备内部布局紧凑的传动场景中使用。在运行过程中，这类联轴器还能起到一定的减振缓冲作用，当从动端出现突然的冲击载荷时，各个连接爪的间隙可以吸收一部分冲击能量，避免冲击载荷直接传递到电机输出轴上，保护电机绕组和轴承不受损伤；同时它不需要额外的润滑维护，所有连接部位的磨损量极小，长期服役的稳定性更好，相比橡胶弹性体联轴器，它不会出现橡胶老化、温度耐受范围窄的问题，能在有一定温度的工业车间环境中长期稳定工作。
