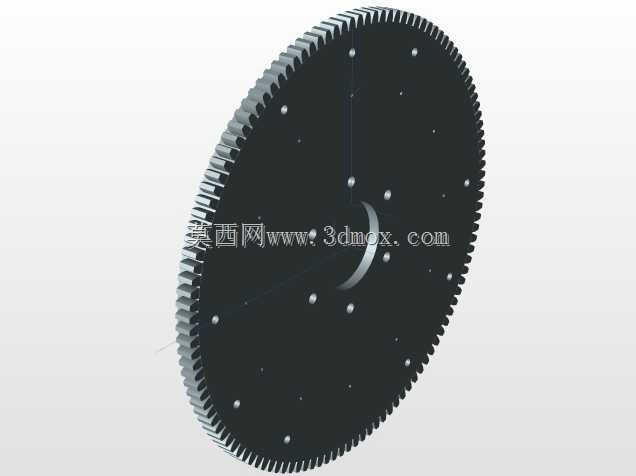

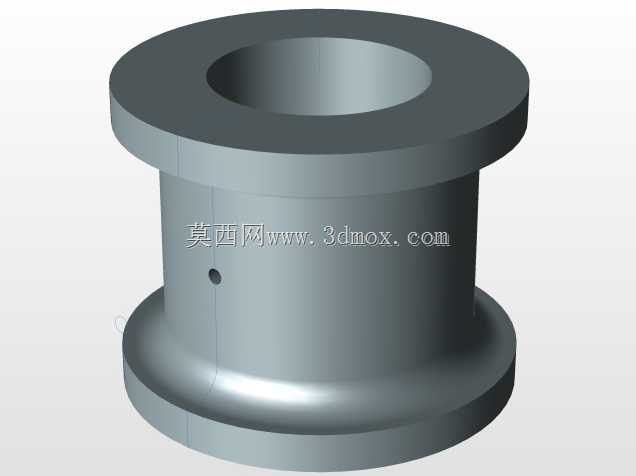

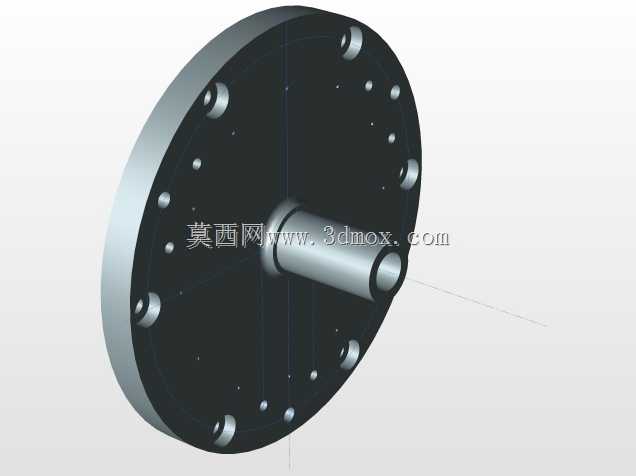

单片式离合器总成结构设计方案

单片式离合器作为机械传动系统中应用极为广泛的动力接合与切断部件，核心承担着传动链路中动力通断控制的关键职能，在乘用车手动变速器、轻型工程机械传动箱、小型农用动力设备、通用工业传动机组等场景中都承担着不可替代的作用。在设备实际运行过程中，离合器能够在动力源持续运转的状态下，平稳实现从动端的动力接合与平顺切断，既可以保障设备起步阶段的动力平缓输出，避免传动部件受到刚性冲击出现损坏，也能在换挡操作时切断动力链路，减少齿轮啮合过程的冲击载荷，同时在传动系统承受过载工况时，通过主从动部件的相对滑磨实现过载保护，避免核心传动零件因瞬时超大载荷出现断裂、崩齿等失效问题。

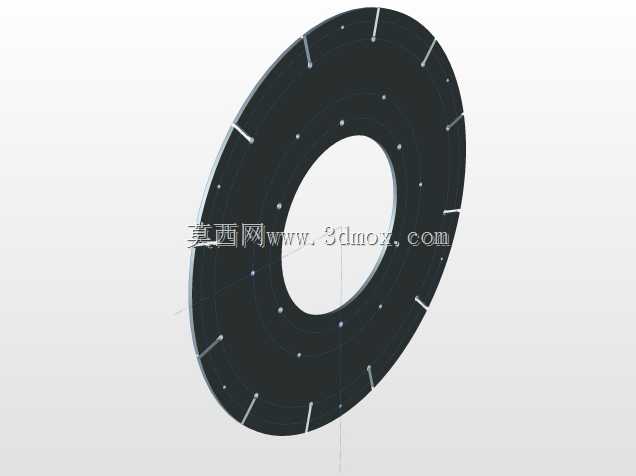

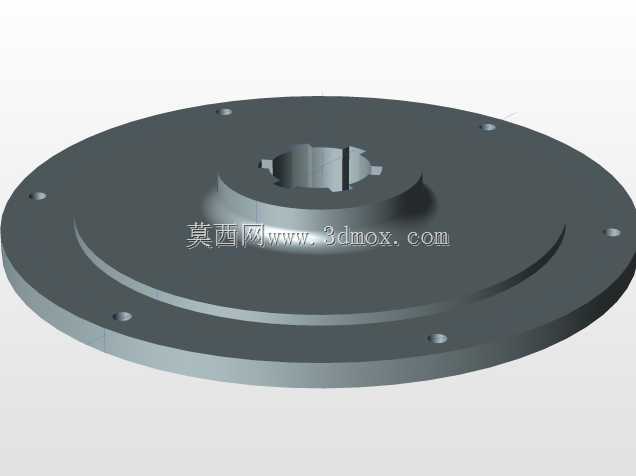

本次设计的单片式离合器总成，采用经典的单片摩擦式结构布局，整体结构紧凑，轴向尺寸控制合理，能够适配多数中小扭矩传动场景的安装空间要求。设计过程中充分考虑了实际装配与维护的便捷性，核心摩擦副采用单片从动盘搭配压盘、膜片弹簧压紧机构的成熟结构，膜片弹簧同时承担压紧力提供与分离杠杆的双重作用，大幅减少了总成内的零散零件数量，既降低了整体结构重量，也减少了多零件联动带来的故障点，提升了总成运行的可靠性。从动盘部分集成了轴向缓冲阻尼结构，能够在动力接合过程中吸收传动系统的扭转振动，降低动力传递过程中的冲击与噪音，提升设备运行的平顺性。

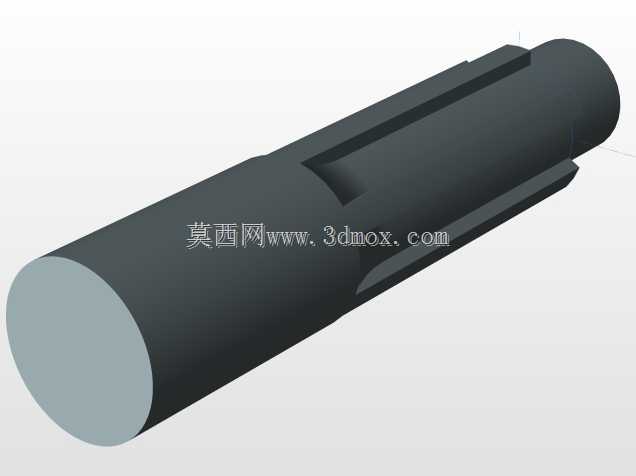

在设计思路上，整体围绕中小扭矩传动场景的通用适配性展开，在保障核心功能可靠的前提下，尽可能简化零件结构，降低加工制造难度，除标准紧固件与弹性销类通用标准件外，其余定制零件均采用常规机械加工工艺即可完成生产，无需特殊定制加工设备，适配中小机械加工厂的生产能力。在安装边界设计上，总成的主动端适配标准动力输出飞轮的安装接口，从动盘内花键采用通用规格的渐开线花键结构，能够与多数同扭矩等级的变速器输入轴直接匹配，总成的轴向安装尺寸、径向定位基准都遵循通用传动部件的安装规范，无需对配套的动力端、传动端结构做大幅修改即可完成适配替换。压盘的散热结构做了针对性优化，在压盘非摩擦面设置了径向散热导风槽，在离合器随轴转动过程中能够带动空气形成径向气流，带走滑磨过程产生的热量，避免长时间半联动工况下摩擦片出现过热烧蚀的问题，提升离合器的连续工作耐受能力。分离轴承的配合位置采用通用标准尺寸，能够适配市面上多数同规格的离合器分离操纵机构，无论是机械拉索式操纵还是液压助力式操纵结构，都能够实现顺畅的分离动作，保障离合器分离彻底、接合平顺，不会出现分离不彻底导致的换挡打齿、接合顿挫等常见问题。
