车用发动机鼓风机构件三维结构设计

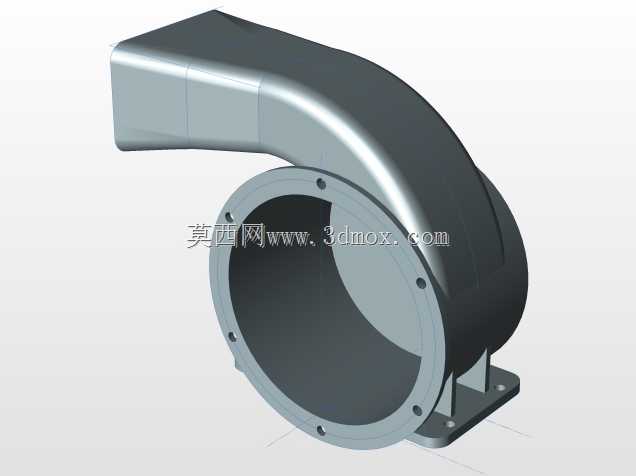

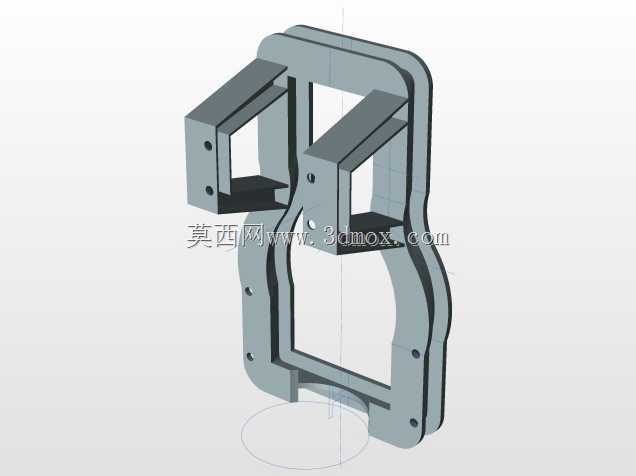

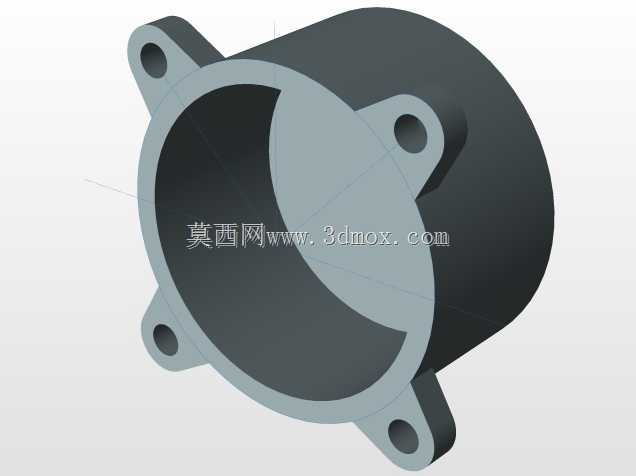

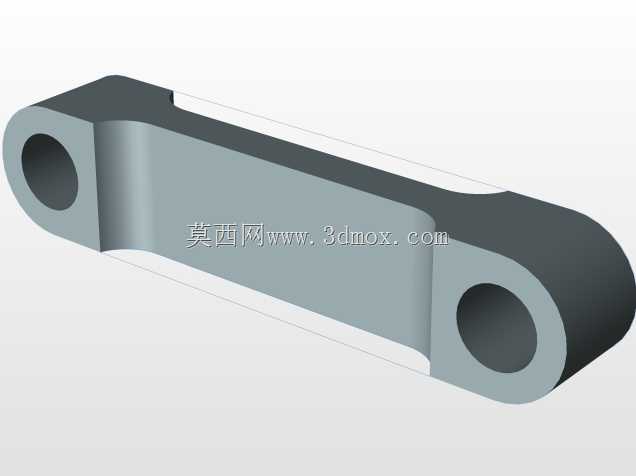

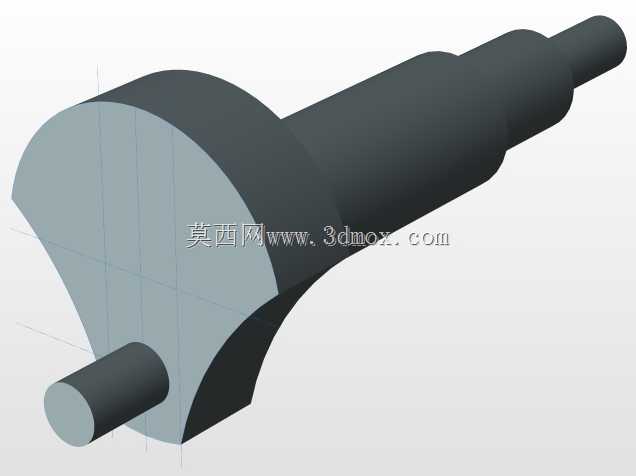

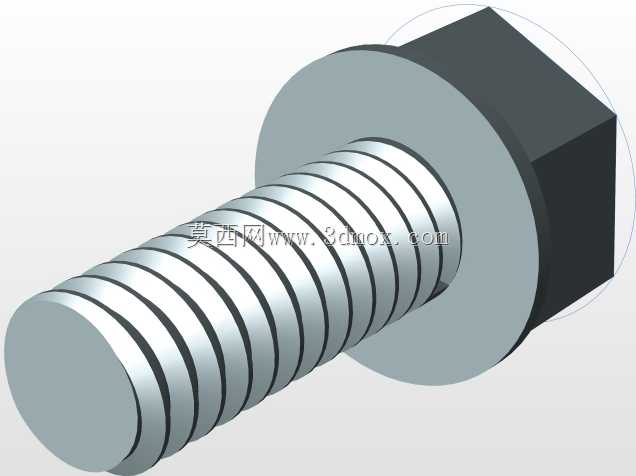

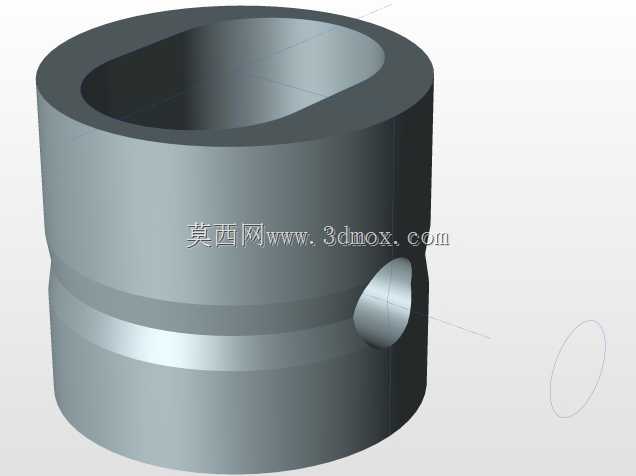

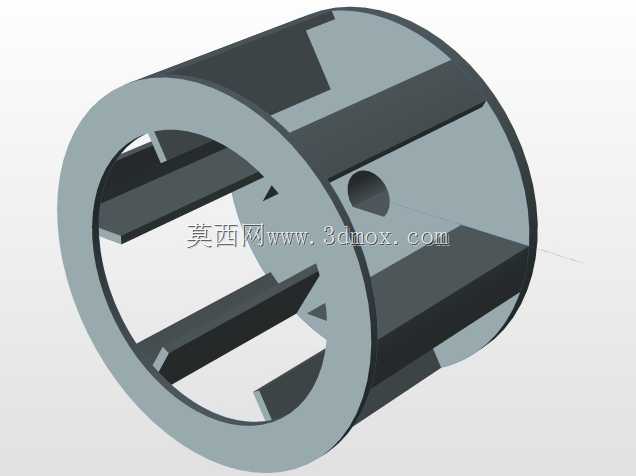

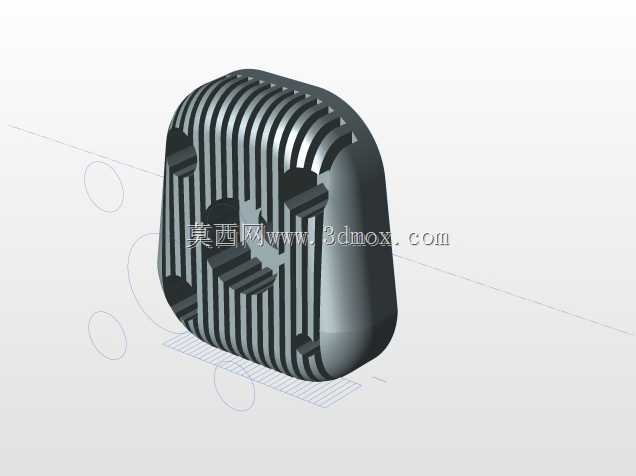

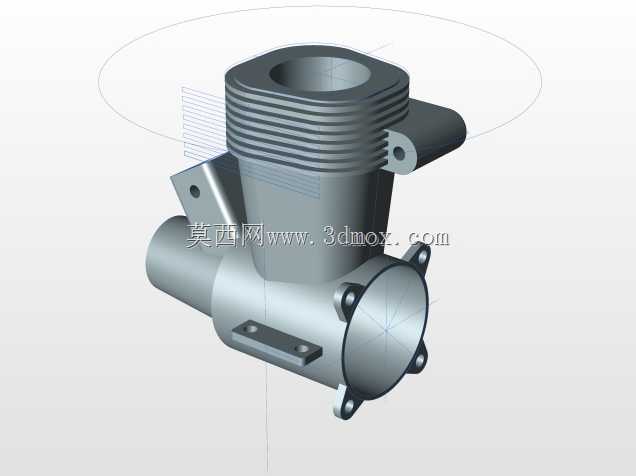

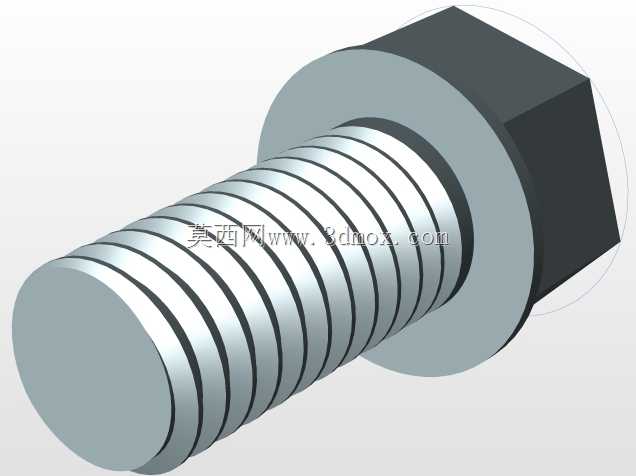

在车用动力总成的配套散热系统里，鼓风机承担着为发动机舱内换热组件提供强制对流风量的核心作用，直接影响发动机在不同工况下的热平衡稳定性，不管是怠速工况下的低转速散热需求，还是高负荷爬坡时的大风量供给要求，鼓风机的结构匹配度都决定了整套散热系统的实际效能。这套鼓风机构件的设计，首先围绕发动机舱的安装边界做了适配，整体轮廓贴合发动机缸体侧方的预留安装位，安装孔位的排布完全对齐缸体侧方的凸台定位点，不需要额外做转接支架就能完成装配，减少了额外的安装附件带来的重量累加。从功能特性来看，叶轮部分采用了后倾式叶片构型，这种叶片形态在相同转速下能获得更高的风压，同时运行时的气流噪声更低，适配乘用车辆对舱内NVH的控制要求，叶轮与驱动电机的连接位做了同轴度限位设计，装配时能直接卡入定位，避免长期运行后出现叶轮偏摆带来的动平衡失效问题。设计过程中特意考虑了发动机运行时的振动传导特性，鼓风机壳体与缸体连接的位置预留了减震衬垫的安装槽，衬垫的压缩量控制在合理区间，既可以隔绝发动机本体的振动传递到鼓风机壳体引发共振异响，也能避免硬连接带来的装配应力长期作用导致壳体开裂。在气流流道的设计上，壳体的蜗壳型线经过多轮迭代，气流从进风口进入后沿着蜗壳内壁平滑导向出风口，没有出现突变的截面结构，减少了气流在壳体内的涡流损耗，能把电机输出的功率更多转化为有效风量，降低不必要的能耗。总成的装配逻辑采用了模块化思路，电机、叶轮、壳体三个核心部件都可以单独拆分，后期维护时不需要整体更换总成，只需要针对失效部件做替换即可，降低了全生命周期的使用成本。安装边界上，整体的轴向尺寸和径向尺寸都严格控制在发动机舱侧方的预留空间内，不会和周边的管线、其他附属构件发生运动干涉，出风口的朝向直接对准散热器的芯体位置，保证送出的气流能全部覆盖换热芯体的有效散热面积，不会出现气流旁通导致的散热效率下降。另外在壳体的加强筋设计上，沿着蜗壳的受力走向布置了高低错落的加强结构，既提升了壳体整体的结构刚度，避免高速气流冲击下壳体产生形变，也没有过多增加壳体的壁厚，控制了构件的整体重量，符合动力总成轻量化的设计趋势。
