铣床用精密机用虎钳结构设计方案

在常规铣削加工场景中，工件的装夹可靠性直接决定了加工精度的稳定性，这款精密机用虎钳正是针对中小尺寸金属零件的铣削、钻孔、轻量镗削工序设计的专用装夹部件，适配普通立式铣床、数控铣床以及加工中心的工作台安装需求。从实际使用场景来看，车间进行小批量非标零件加工、工装制作、模具钢料粗精加工时，这类虎钳的装夹效率远高于手动压板，不需要反复调整压点位置，也不会出现压板干涉刀具走刀路径的问题，尤其适合夹持规则外形的方块、条料类毛坯，一次装夹即可完成顶面、侧面的多工序加工，减少重复装夹带来的定位误差。

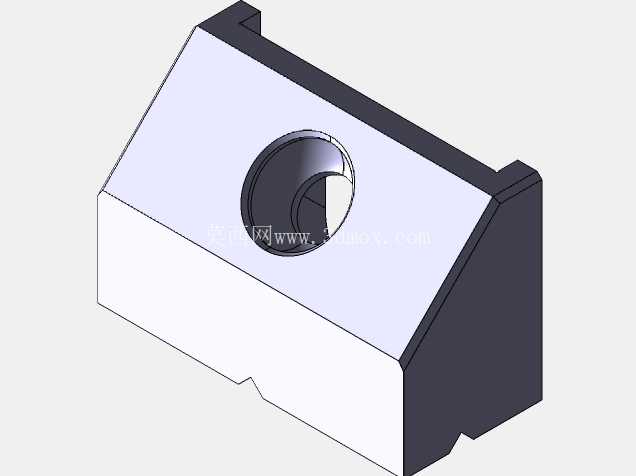

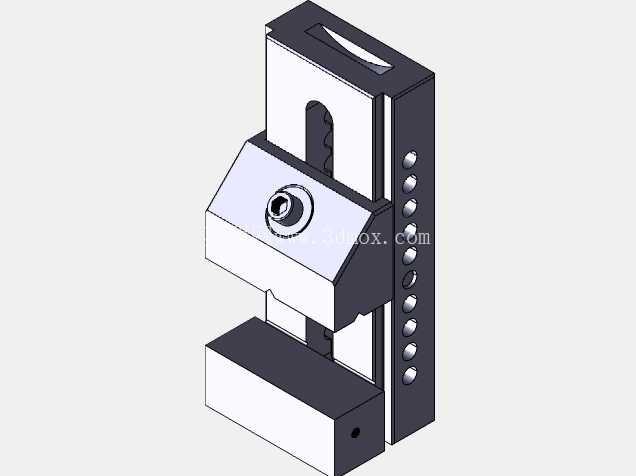

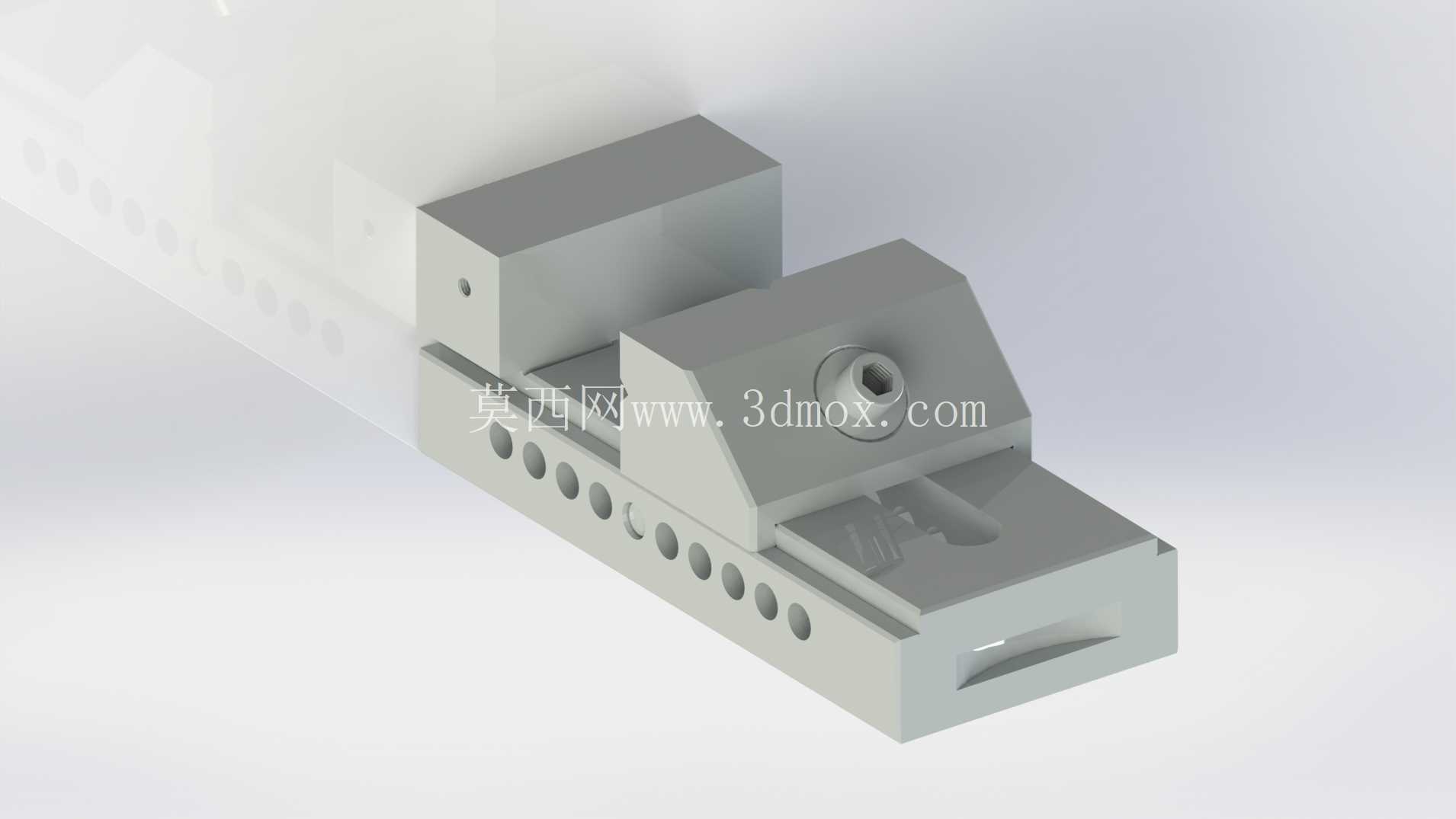

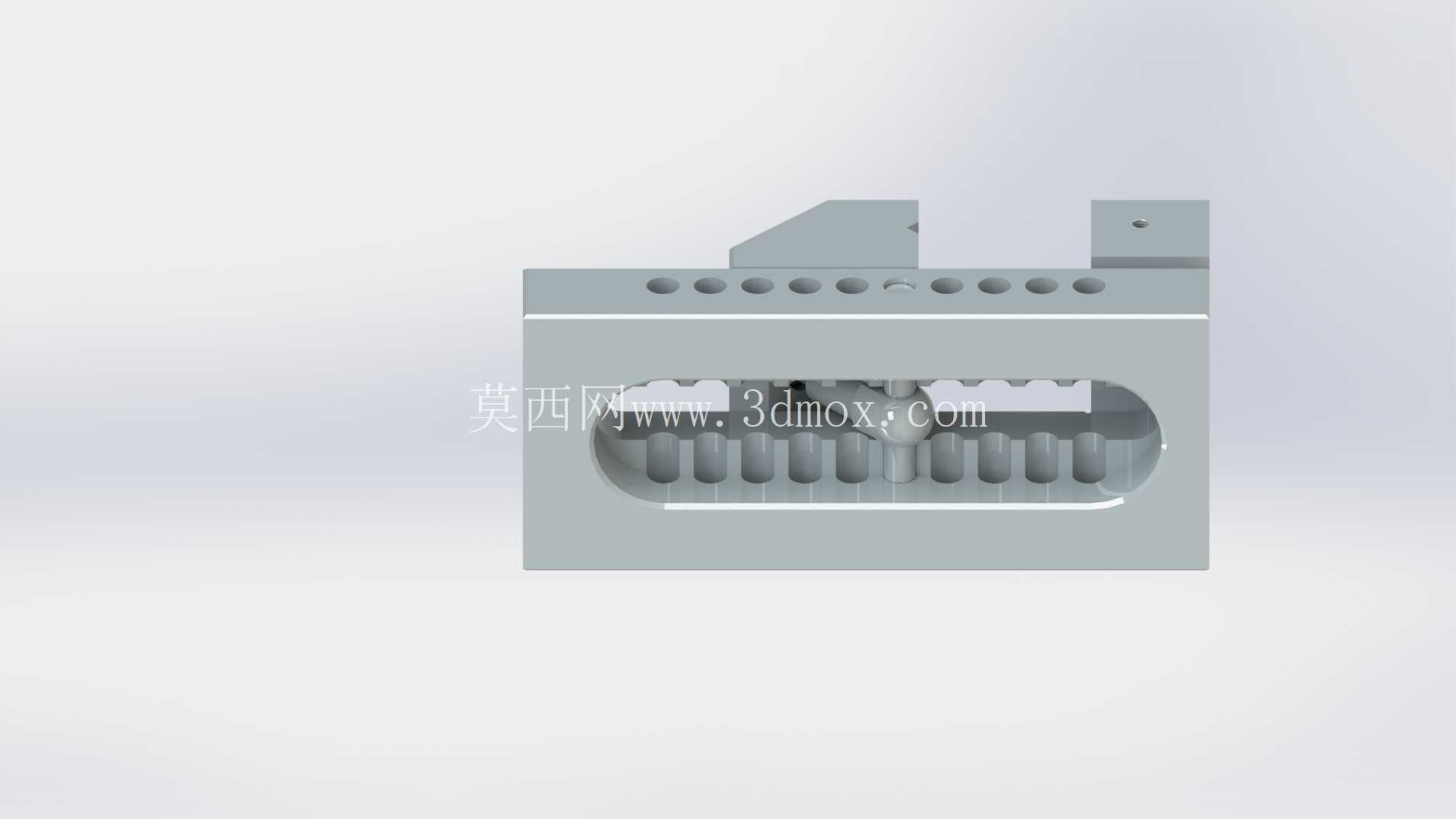

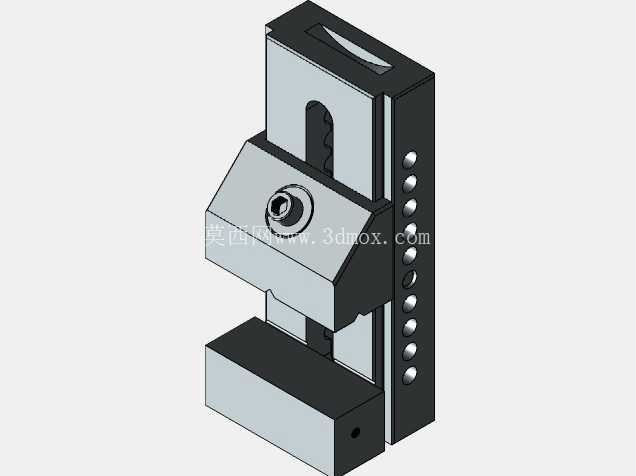

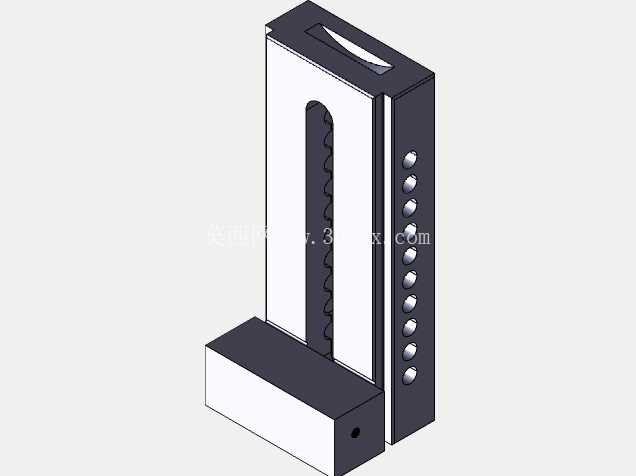

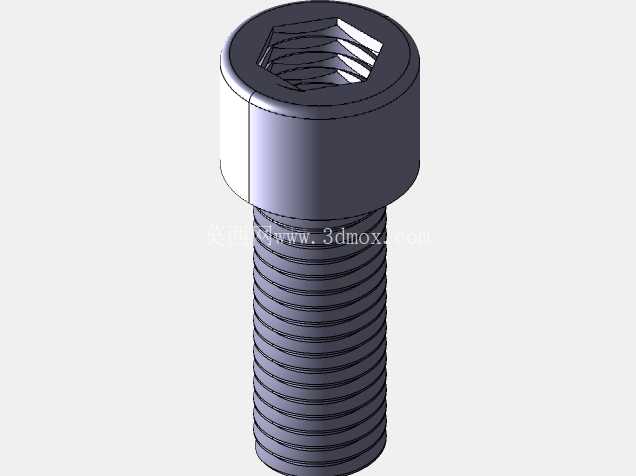

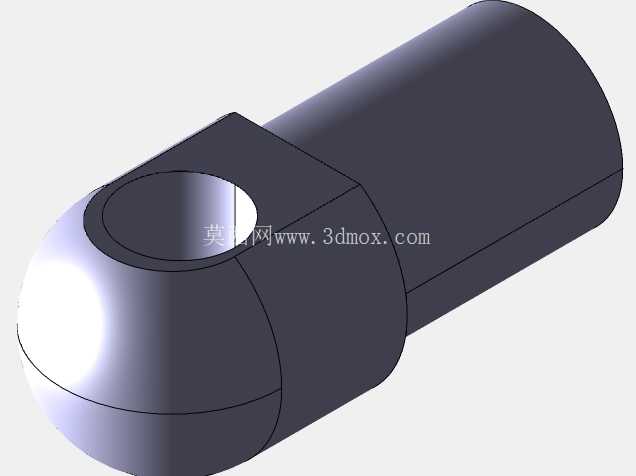

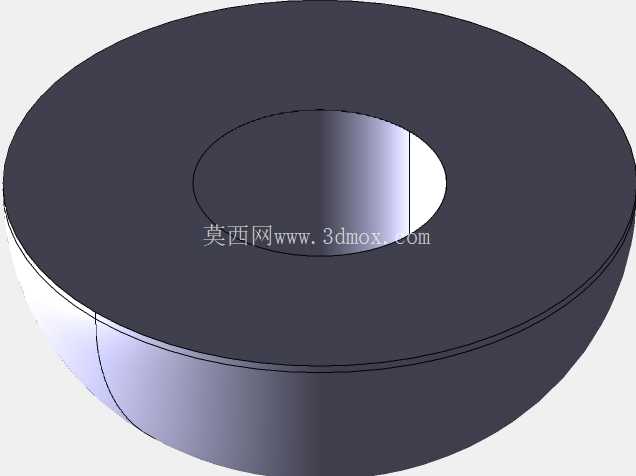

这款虎钳的整体结构采用分体式滑动设计，固定钳身与活动钳身通过底座上的导向槽实现滑动配合，导向面经过研磨处理，滑动过程无卡滞、无旷量，活动钳身的进给采用丝杠副传动，丝杠与活动钳身的连接部位设置了推力轴承，能够承受较大的夹紧反力，避免长时间大夹紧力使用后丝杠出现变形或磨损。钳口部位采用可更换式设计，标配的平钳口经过淬火处理，硬度达到HRC55以上，耐磨性能优异，针对异形工件装夹需求，也可以更换为V型钳口、软钳口等不同形式的钳口配件，拓展装夹适配范围。钳身底座上均匀分布的一排定位孔，可配合工作台的定位销实现快速定位，也可以通过不同孔位的配合调整钳口的最大张开距离，适配不同长度的工件装夹需求。

从设计思路层面来看，这款虎钳优先保证装夹刚性，整体采用高牌号铸铁一体铸造成型后经过时效处理，消除内部铸造应力，避免长期使用后出现钳身变形导致的精度丧失。钳身的导向结构采用宽导轨面设计，增大活动钳身与底座的接触面积，夹紧工件时活动钳身不会出现上翘的情况，保证钳口上下部位的夹紧力均匀，避免工件装夹后出现倾斜，影响加工面的垂直度。丝杠的传动螺纹采用梯形螺纹设计，传动效率适中，自锁性能可靠，夹紧工件后不会因为铣削过程中的振动出现松夹的情况，不需要额外增加锁紧机构即可满足常规铣削的装夹可靠性要求。

外形尺寸方面，这款虎钳总长度为290mm，整体宽度为125mm，总高度为98mm，最大开口距离为160mm，安装时可以直接通过底座上的安装槽配合T型螺栓固定在铣床工作台上，不需要额外制作过渡安装板，适配绝大多数中小型立式铣床的工作台T型槽间距。安装边界上，虎钳固定后，钳身两侧预留的操作空间仅需50mm即可满足丝杠扳动操作的需求，不会占用过多工作台有效行程，对于工作台行程有限的小型数控铣床来说，能够最大化保留工作台的可用加工范围。钳身的高度设计经过匹配计算，装夹高度100mm以内的工件时，刀具伸出长度不需要额外加长，能够提升刀具加工刚性，减少振刀风险。

在实际加工应用中，这款虎钳的夹持精度可以控制在0.02mm以内，重复装夹定位精度稳定在0.01mm左右，能够满足普通铣削、钻孔工序的精度要求，针对精密零件加工，也可以配合百分表打表校正钳口，实现更高精度的装夹定位。钳身底部的设计兼顾了排屑需求，滑动导轨面高于底座安装面，加工产生的铁屑不会堆积在导向槽内，日常清理维护十分方便，只需要在每班工作结束后清理导轨面的铁屑，定期在丝杠和导轨面加注润滑脂即可长期保持精度稳定。相较于普通台虎钳，这款机用虎钳的刚性和精度都有明显提升，不会出现台虎钳装夹后工件松动、钳口错位的问题，是机加工车间不可或缺的通用工装部件。
