嵌入式数字电压电流显示面板结构设计

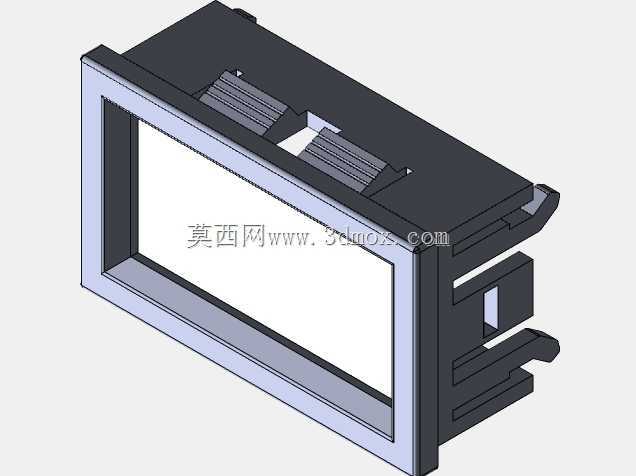

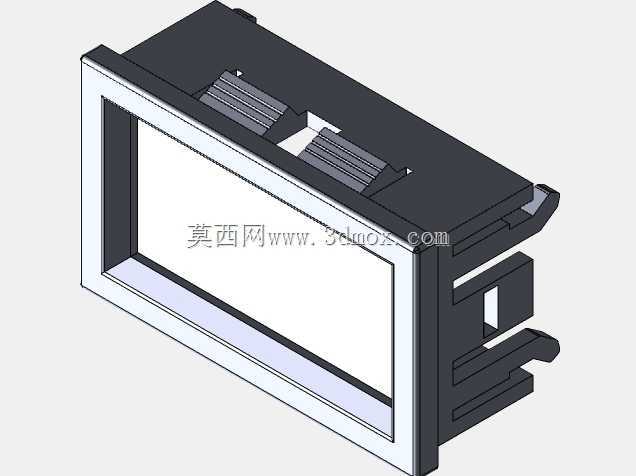

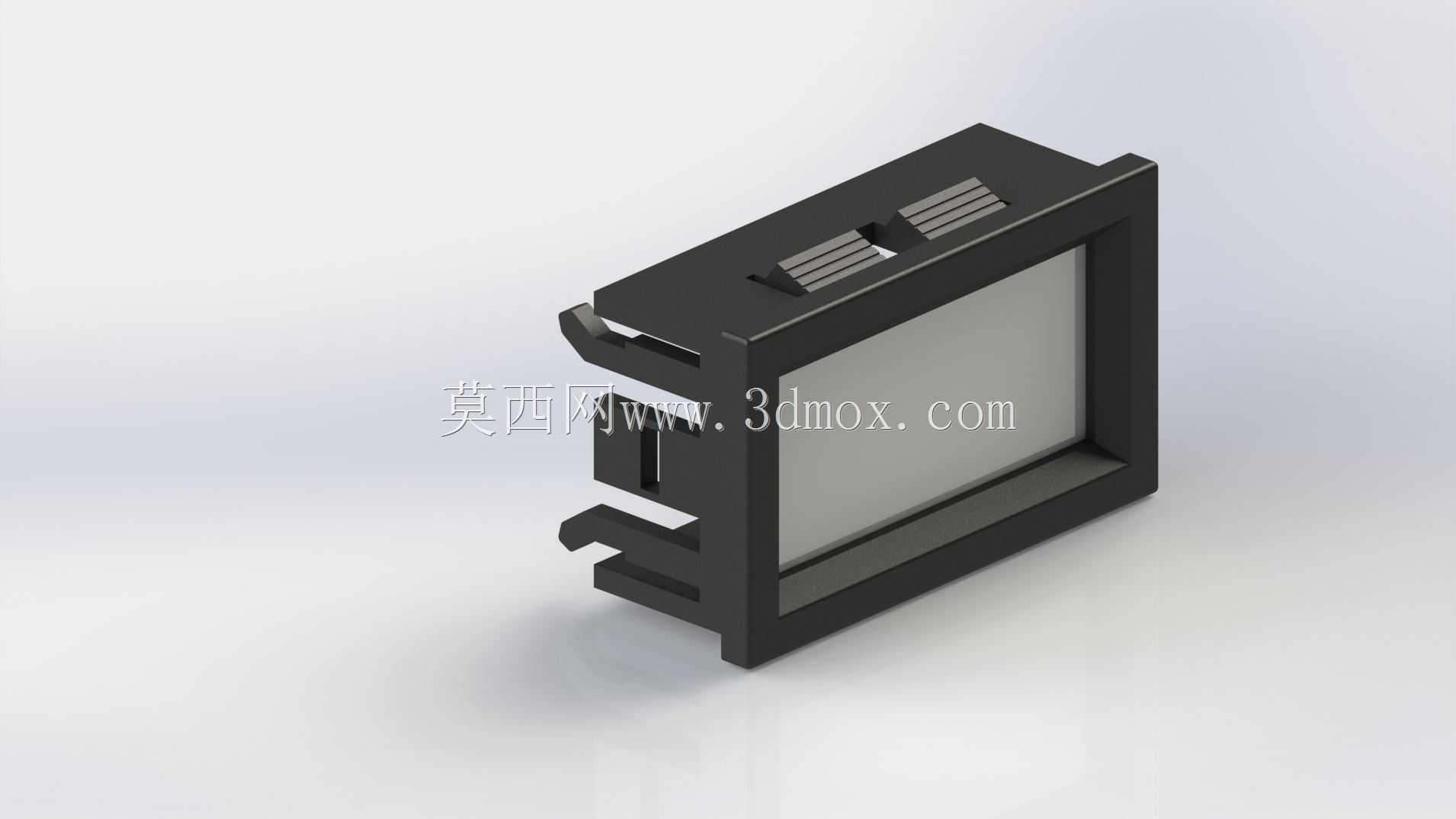

　　在低压配电、工业控制柜、实验测试台、小型电源设备这类需要实时监测电路运行参数的场景里，电压电流显示面板是运维人员和设备使用者获取核心电参数最直接的交互部件，这款嵌入式数字电压电流表面板的结构设计，完全围绕现场安装、日常观测、长期可靠运行的实际需求展开。从实际使用场景来看，这类面板大多安装在设备柜体的正面开孔位，日常需要承受操作人员的观测视线扫过、偶尔的误触碰，还要适配柜内有限的布线空间，因此结构设计上首先考虑了安装的便捷性与固定可靠性。面板整体采用前装嵌入式结构，前端带有一圈突出的限位边框，安装时从柜体正面推入预先开好的对应尺寸方孔，边框会贴合在柜体外表面起到限位作用，避免面板整体滑入柜内；面板后侧两侧设计了弹性卡扣结构，推入到位后卡扣会自动卡紧在柜体开孔的内侧壁，不需要额外加装固定螺丝，单人即可完成安装作业，大幅提升批量组装时的装配效率，同时卡扣的弹性余量可以适配1.5mm到3mm厚度范围内的不同柜体板材，适配常见的冷轧钢柜体、绝缘塑料柜体的安装需求。

　　从功能实现的结构匹配来看，面板正面预留了矩形的显示屏安装窗口，窗口边缘做了0.5mm的内凹台阶，用来贴合显示屏的遮光边框，避免屏幕边缘漏光影响观测效果，同时台阶的高度刚好和常用的段码液晶屏、小型OLED显示屏的厚度匹配，屏幕装配后正面和面板外表面基本齐平，不会出现突出刮擦或者凹陷积灰的问题。窗口上方的位置设计了两个小型的按键安装位，按键采用带导向筋的悬臂结构，按压行程控制在1.2mm，既保证按压时有清晰的反馈手感，又不会因为行程过大导致按键卡滞，日常可以用来切换显示参数、设置报警阈值，满足不同场景下的参数查看需求。

　　面板后侧的腔体结构做了分区设计，靠近前端的区域用来放置显示板、按键板，后侧预留的空间用来放置采样电路、接线端子，腔体内部设计了多个定位柱和卡扣，电路板装配时不需要打胶，直接卡入定位柱后通过卡扣固定即可，既方便生产组装，也便于后期的维护检修；腔体的侧壁设计了穿线缺口，方便内部排线连接显示板和采样板，缺口边缘做了圆角处理，避免穿线时刮伤线材绝缘层造成短路隐患。考虑到工业现场的使用环境，面板的外壳材质选用阻燃ABS工程塑料，表面做了细磨砂纹理处理，既不容易残留指纹和污渍，也能在一定程度上减少环境光线的反光，避免强光下看不清屏幕显示内容；外壳的所有棱角都做了R1以上的圆角处理，安装和维护时不会划伤操作人员的手部。从安装边界尺寸来看，面板前端的外框尺寸比柜体开孔尺寸单边大2mm，保证足够的限位接触面，避免安装后出现缝隙过大影响美观或者灰尘进入柜内的问题；面板伸入柜内的深度控制在40mm以内，不会占用过多柜内空间，适配内部布线紧凑的小型控制柜、桌面式测试电源等设备的安装需求。面板后侧的接线端位置设计了导向斜面，接线时导线可以顺着斜面滑入接线端子位，不需要刻意对准孔位，提升接线效率；同时接线位和面板外壳之间预留了安全绝缘距离，满足低压电气设备的绝缘安全要求，避免出现漏电风险。

　　在实际的设备配套中，这类面板可以直接替换同安装尺寸的传统指针式表头，不需要改动柜体原有开孔，升级改造成本极低；数字式的显示方式相比传统指针表，读数更加直观，不存在视差问题，观测距离更远，在光线一般的车间环境里也能清晰读取电压、电流数值，帮助操作人员快速判断设备的运行负载状态，及时发现过流、欠压等异常工况，避免设备故障扩大。结构设计上还考虑了长期使用的耐用性，卡扣部位做了加厚处理，反复拆装10次以上不会出现断裂或者弹性失效的问题；面板表面的磨砂层耐常规的酒精、中性清洁剂擦拭，日常维护清洁时不会出现表面掉漆、发花的情况。
