抽拉式侧装薄型钣金滑动导轨结构

　　这类薄型钣金导轨多应用在仪器仪表舱内的抽拉模块、小型设备侧装检修抽板、工控柜内可拉出式安装托板场景中，核心作用是为需要抽拉操作的部件提供平稳的直线运动导向，同时在完全推入状态下提供可靠的侧向支撑，避免抽拉部件在设备运输、运行过程中出现窜动、松脱问题。从结构设计来看，该导轨采用单轨薄型钣金冲压成型方案，整体截面为多层卷边咬合的滑动配合结构，没有额外加装滚珠或滚轮组件，属于轻载滑动式导轨，适配载荷在5kg以内的轻量抽拉部件，相比滚珠导轨结构更简单，冲压加工一致性好，成本更低，同时抗粉尘能力更强，适合在工业现场有少量浮尘的工况下长期使用，不会因为微小颗粒进入滚道出现卡滞问题。

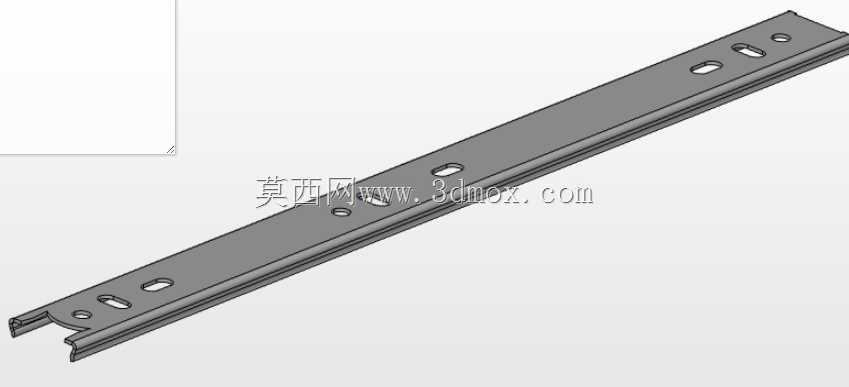

　　导轨本体上的多组安装孔做了差异化设计，靠近端部的长圆孔用于安装时的位置微调，抵消安装面的加工误差，中间位置的圆孔用于最终的紧固定位，孔位间距按照常规仪器仪表安装的标准模数设置，能直接适配市面多数标准机箱、仪器舱的安装螺孔位置，不需要现场二次打孔。导轨的端部做了折弯止挡结构，当抽拉部件拉到最大行程位置时，止挡边会和配套滑块的限位凸台卡合，避免抽拉部件直接从导轨中脱出，同时端部的导入斜角做了15度的折弯处理，在装配配套滑块时可以快速导入，不需要精准对齐就能完成装配，能有效提升整机组装的效率。从安装边界来看，该导轨的安装基面为平面，要求安装面的平面度公差不超过0.2mm/m，侧向安装时的螺钉沉头深度不能超过导轨本体的板材厚度，避免螺钉头突出导轨滑动面造成运动卡滞；导轨的滑动配合间隙控制在0.1mm到0.15mm之间，既保证抽拉时的顺畅度，又不会因为间隙过大出现抽拉过程中的上下晃动，在完全推入位置时，导轨端部的定位缺口可以和抽拉部件上的弹性卡扣配合，实现推入后的位置锁定，避免设备移动过程中抽拉部件自行滑出。

　　设计这类钣金导轨时，首先要根据应用场景的额定载荷确定板材厚度，轻载场景下选用1.2mm厚度的冷轧钢板即可满足强度要求，板材需要经过磷化处理后再做静电喷塑，提升表面的防锈能力和耐磨性能，滑动配合面的喷塑厚度需要控制在0.05mm以内，避免涂层过厚增大滑动阻力。卷边成型的工序需要分步完成，先预折90度边，再逐步压合为最终的配合截面，避免一次成型造成板材开裂，卷边内侧的圆角半径不能小于板材厚度的1.5倍，减少滑动过程中的接触应力，提升导轨的使用寿命。

　　在实际选型应用中，这类导轨不需要额外添加润滑脂，依靠板材表面的涂层就能实现长期顺畅滑动，适合在洁净要求较高的仪器舱内使用，不会因为润滑脂挥发污染舱内的光学或电子元器件；如果应用在湿度较大的场景，可以将板材更换为304不锈钢，不需要额外做表面处理就能满足防锈要求，但是不锈钢板材的成型回弹量比冷轧钢板大，模具设计时需要提前做好回弹补偿，保证卷边后的配合尺寸符合公差要求。导轨的长度可以根据实际抽拉行程需求灵活调整，冲压模具采用通用模架，只需要更换切刀就能实现不同长度规格的生产，不需要重新制作整套成型模具，能有效降低多规格小批量生产的成本。
