车床配套手动顶紧尾座结构设计

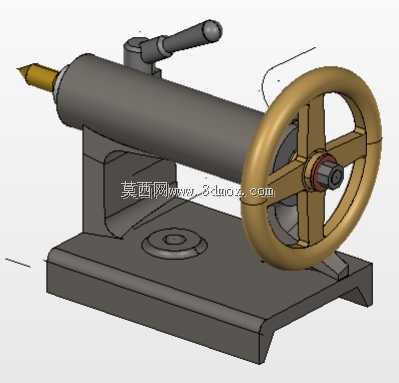

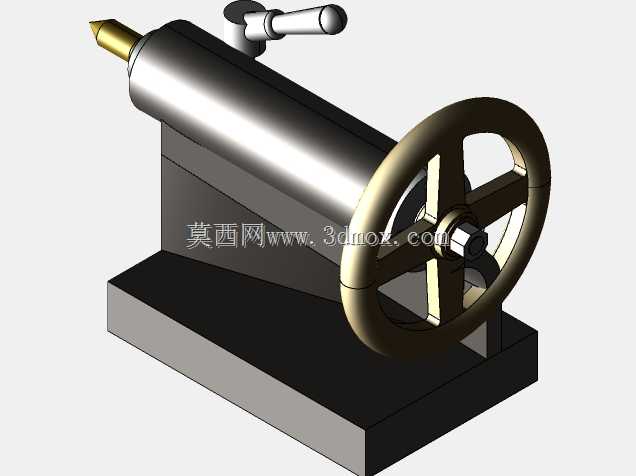

　　这款手动尾座主要适配普通卧式车床、小型外圆磨床等回转加工设备，在轴类、盘套类零件的加工工序中承担工件轴向顶紧、辅助支撑的核心作用，可有效抵消切削过程中工件受径向切削力产生的挠曲变形，避免长轴类零件加工时出现振刀、锥度误差超差等常见问题，是回转类加工设备不可或缺的配套功能部件。从结构设计逻辑来看，整体采用落地式铸铁基座作为承载主体，基座底面设置有与机床工作台T型槽匹配的安装凸台与锁紧槽，安装时可通过T型螺栓快速调整尾座在工作台轴向的位置，适配不同长度规格的工件装夹需求，基座与上部套筒腔体采用一体化铸造成型后经时效处理，可消除铸造内应力，避免长期使用后出现结构变形导致的顶紧同轴度偏差。

　　核心的进给传动结构采用手轮驱动丝杠副的经典方案，大直径轮辐式手轮设置在尾座非操作侧，轮缘做滚花防滑处理，操作人员转动手轮时可通过梯形丝杠带动内部套筒做轴向直线进给，梯形丝杠具备自锁特性，顶紧工件后无需额外锁紧机构即可保持顶紧力稳定，不会因切削振动出现进给回退的问题；套筒前端采用莫氏锥孔设计，可适配不同规格的固定顶尖、回转顶尖，甚至可以换装钻夹头完成轴类零件端面的中心孔钻削、铰孔等工序，拓展了尾座的工序适配能力。套筒侧方设置有锁紧手柄，当套筒进给到位、顶尖顶紧工件后，扳动锁紧手柄可通过偏心压紧结构将套筒与腔体刚性锁死，进一步提升重切削工况下的结构刚性，避免套筒受轴向反力出现窜动。

　　顶尖部分采用硬质合金镶尖结构，头部锥角为标准60度，可与工件端面预制的中心孔完美贴合，镶焊的硬质合金头具备高硬度、高耐磨特性，长期与工件中心孔摩擦也不会出现凹陷、磨损，可长期保持顶紧定位精度。从安装边界尺寸来看，基座底面的安装孔距可适配多数中小型车床的工作台T型槽间距，套筒的最大进给行程覆盖常规小批量加工场景下的工件长度调整需求，尾座中心高与对应规格车床的主轴中心高保持严格同轴，安装后仅需轻微调整尾座侧方的顶丝即可保证顶尖与主轴回转中心的同轴度误差控制在0.02mm以内，满足普通精度等级的回转加工要求。在实际车间应用场景中，这类手动尾座除了配套标准车床使用外，还可单独作为工装夹具的定位组件，用于焊接工装、检测工装中轴类零件的轴向定位，手动进给的操作方式无需接入气源、电源等动力源，部署灵活，适合小批量维修加工、教学实训等场景下使用，结构简单可靠，日常维护仅需定期向丝杠副、套筒配合面加注润滑脂即可，无复杂的液压、气动元件，故障率极低，即使出现磨损也可通过更换丝杠、套筒衬套等易损件快速恢复精度，维修成本远低于液压、伺服驱动的自动尾座。

　　设计过程中针对套筒与腔体的配合间隙做了优化，采用H7/g6的间隙配合，既保证套筒轴向进给顺畅无卡滞，又将径向间隙控制在极小范围内，避免顶尖顶紧后出现径向跳动影响加工精度；手轮与丝杠的连接采用平键传递扭矩，手轮端部设置有锁紧螺母，可消除手轮与丝杠的轴向窜动间隙，转动手轮时无空行程，进给量的控制精度可满足手动进给钻削、铰孔的工序要求。基座底部设置有两个定位键槽，安装时可加装定位键与机床工作台的T型槽配合，保证尾座调整轴向位置时始终与主轴保持同轴，无需每次移位后重新打表找正，大幅缩短工件装夹的辅助时间。
