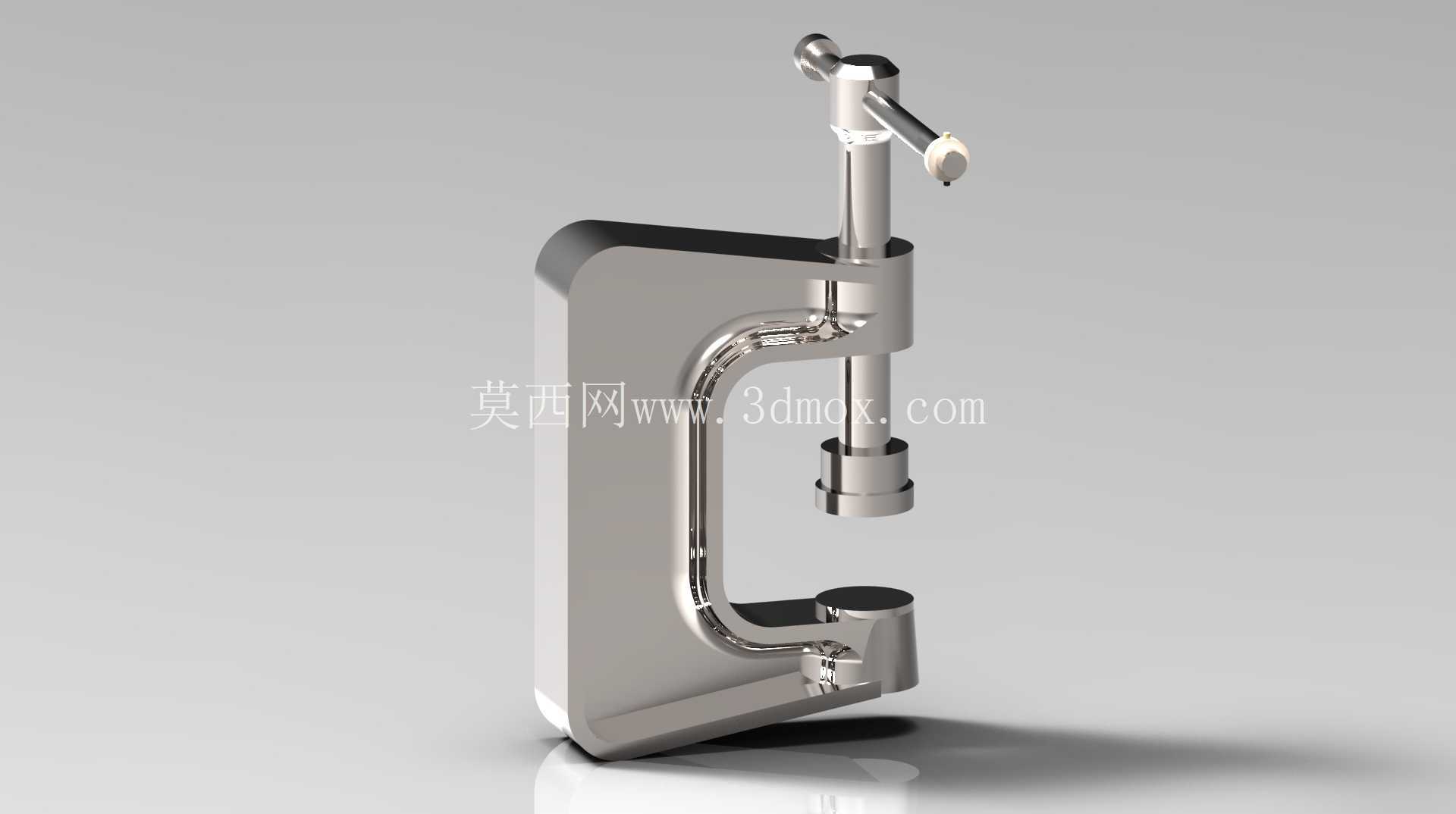

这套C型夹紧结构主要面向小件装配、钻孔定位、粘接保压、试样固定以及轻型检具工位使用,常见于机修台、装配线旁工位、实验室工装板和维修钳工场景。它的核心作用是通过手动旋转螺杆产生稳定轴向压力,把工件压在下支撑座与上压头之间,避免加工或装配过程中出现移位、翘起、振动松脱。与普通台虎钳相比,C形框架开口方向更开放,工件可以从侧向进入,不受钳口两侧封闭空间限制,因此对板件、法兰边、小型壳体边缘、条状型材的局部压紧更方便。

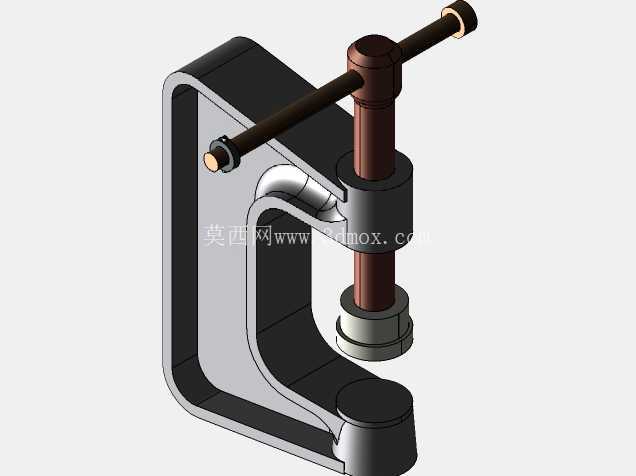

结构上采用一体式C形机架承担弯曲与拉伸复合载荷,机架背部为厚实承力区,开口内侧通过圆弧过渡降低应力集中。上部布置导向螺母座,螺杆沿竖直方向运动,顶端设置横向摇杆,操作人员借助杠杆力臂旋转螺杆,可在不借助气源、电源的情况下完成夹紧。螺杆下端配置压头,压头与螺杆之间保留相对回转关系,夹紧时压头贴合工件表面后不再随螺杆大幅转动,可减少表面擦伤和工件跟随偏转。下部支撑面与上压头同轴布置,使夹紧力尽量沿螺杆轴线闭合,减少偏载力矩。
从设计思路看,该夹具重点控制三处边界:一是C形开口的有效喉深,决定可容纳工件从框架内侧伸入的距离;二是上下压头之间的最大开启高度,决定可夹紧工件的厚度范围;三是螺杆行程与导向段长度,需保证压头在全行程内不歪斜、不卡死。机架底面设置平整支撑脚,放置在工作台面上时依靠接触面积和夹紧反力保持稳定;若用于长期固定工位,也可在底座区域增加螺栓孔,将夹具锁定在工装板或铸铁平台上。

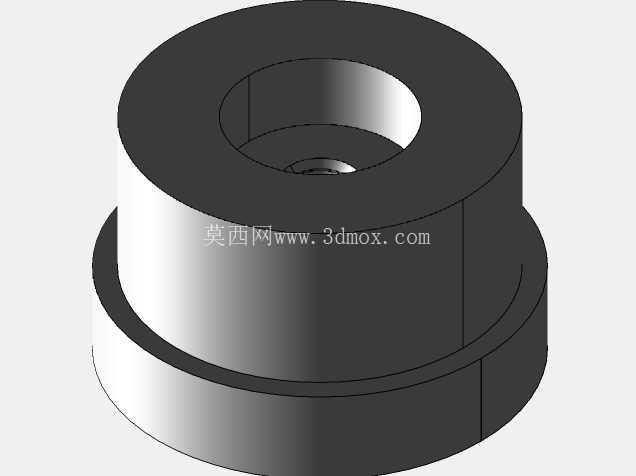

实际建模时,C形架适合采用实体拉伸与局部圆角加强相结合的方式表达,螺杆、螺母座、摇杆、压头、销轴和底砧应分件建立,以便后续检查运动干涉。螺杆旋转下行时,需关注摇杆外径与机架上部空间的关系,避免手摇过程中碰到框架;压头底面可做平面、橡胶垫面或可换压块结构,以适应金属毛坯、精加工件和易划伤件。底砧承受反向压紧力,其厚度和支撑宽度要与额定夹紧力匹配,开口根部圆角不能过小,否则在反复满载使用时容易形成疲劳裂纹。

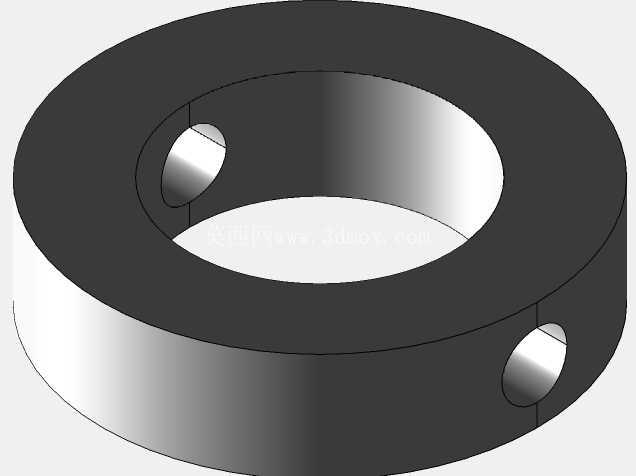

在设备选型层面,这类夹具不属于高速自动化执行机构,优势在于结构简单、维护方便、成本低、适应性强,适合小批量生产和柔性维修工位。若集成到专机中,可将手动螺杆替换为气缸、油缸或快速夹钳,但C形机架的受力逻辑、开口边界和压头同轴关系仍然是设计校核重点。三维结构中还应预留润滑与拆装空间,螺母座磨损后可单独更换,压头表面可根据工件材质进行淬火、包胶或加铜垫处理,从而在保证夹紧刚性的同时控制压伤风险。
