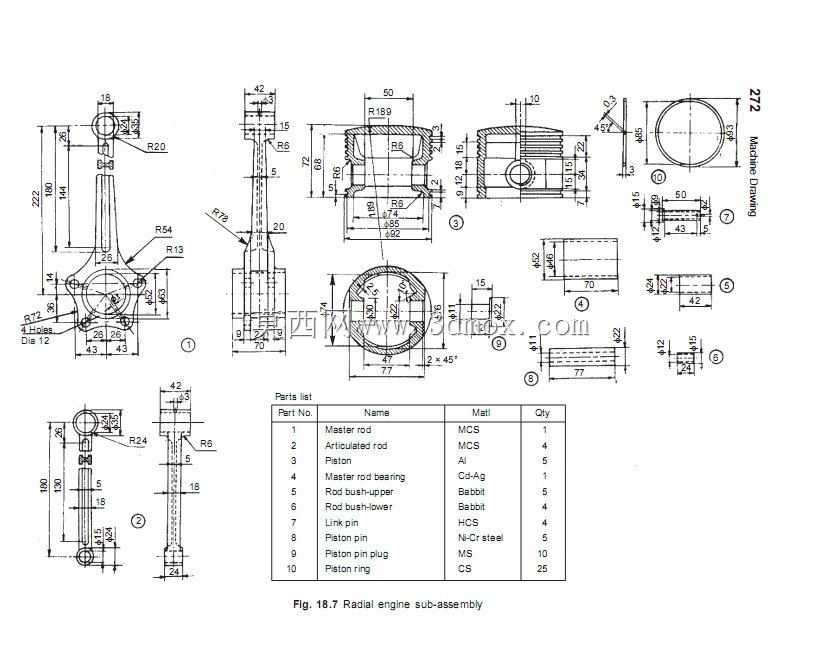

五缸星形活塞连杆组动力结构

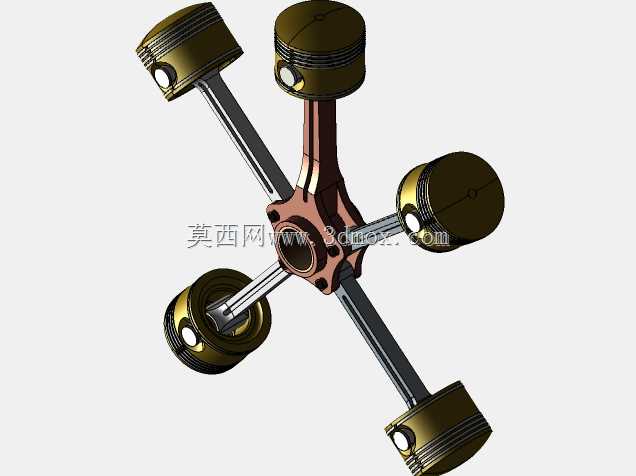

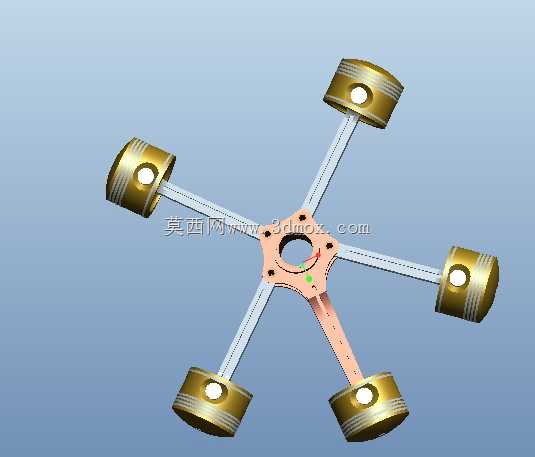

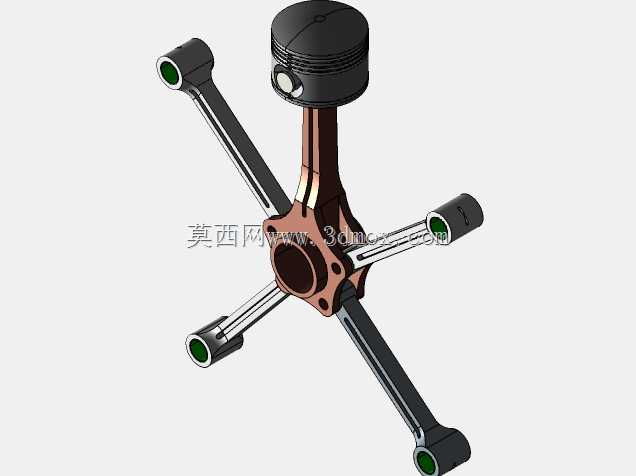

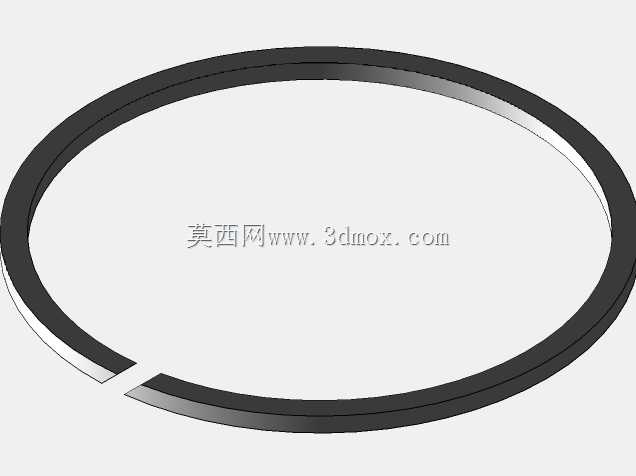

　　在轻型通航动力、小型航模动力以及早期航空活塞动力的结构选型中，星形布置的活塞连杆结构始终占据着特殊的应用位置，这类结构凭借周向均匀布置的气缸，能够在更小的整机径向尺寸内实现更大的排量输出，同时曲轴结构更短，整机转动惯量分布更均匀，运行时的动平衡表现优于同排量的直列多缸结构。本次呈现的五缸星形活塞连杆组件，完整还原了星形动力核心的传动逻辑，五个活塞组件沿中心曲柄呈72度均匀周向分布，每根连杆的大端共同铰接在中心曲柄销上，小端通过活塞销与对应活塞连接，活塞上的气环、油环槽位均做了结构还原，能够直观展示往复运动向旋转运动转换的完整过程。从实际应用场景来看，这类五缸星形结构常被用于小型通航飞机的辅助动力、大比例航模的动力核心，部分小型固定式发电机组也会采用这类结构作为动力源，相比直列结构，星形布置的风冷散热条件更优，每个气缸都能直接接触迎面气流，不需要设计复杂的水冷管路，在轻量化要求高、维护条件有限的场景下适配性更强。设计过程中首先要确定的是曲柄的偏心距，也就是活塞行程的一半，这个参数直接决定了连杆的摆动角度以及活塞的侧压力大小，偏心距过大会导致连杆摆角超出合理范围，活塞与缸壁的侧向磨损加剧，过小则会限制排量输出，无法满足动力需求。

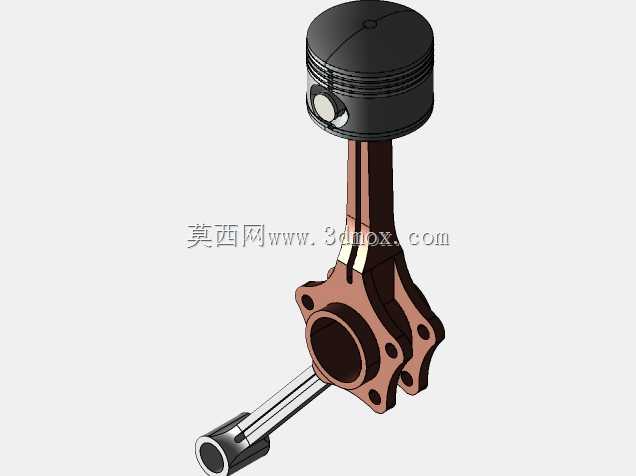

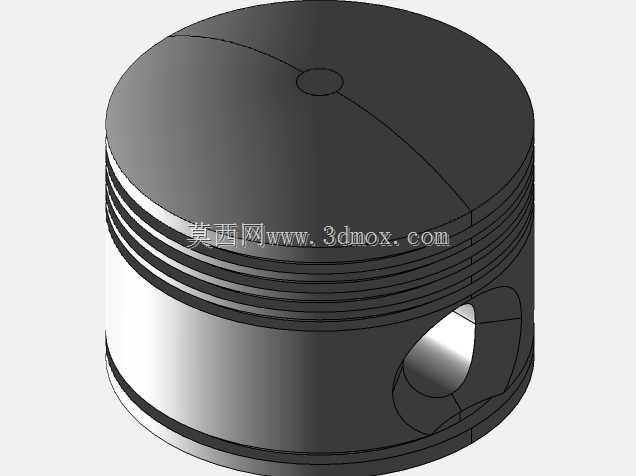

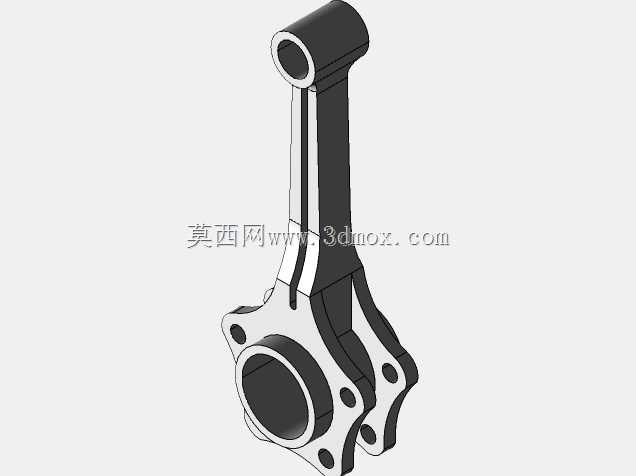

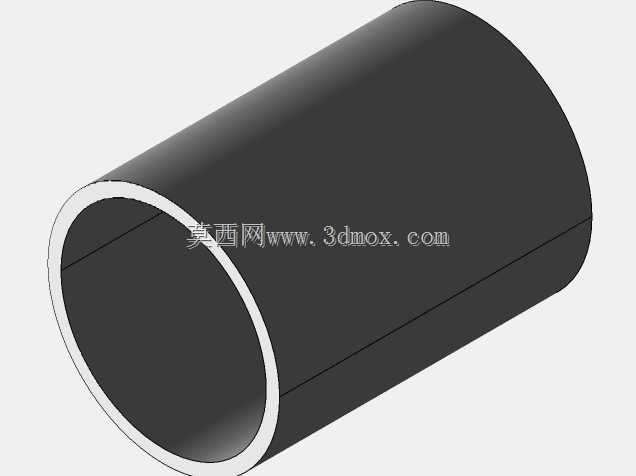

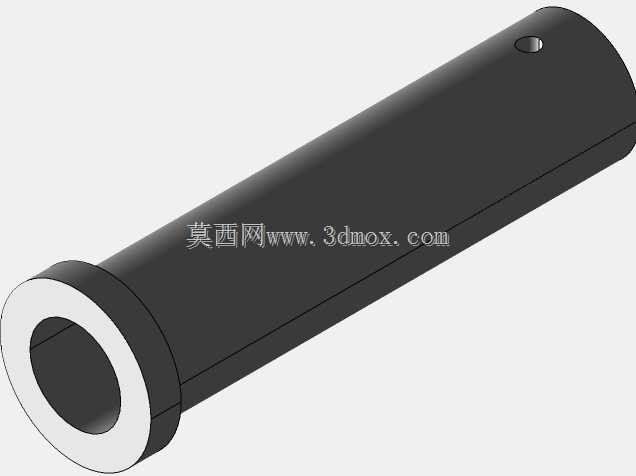

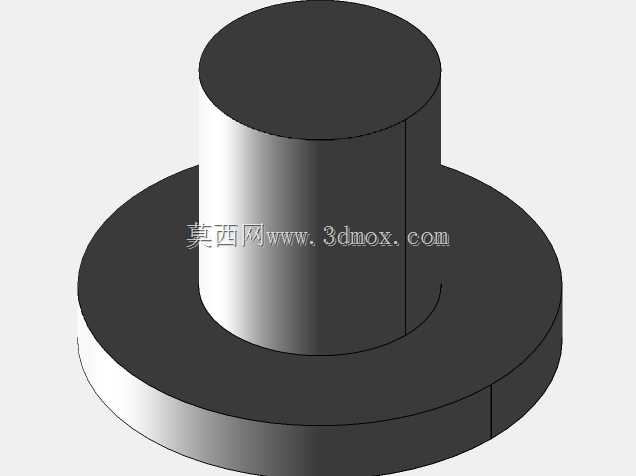

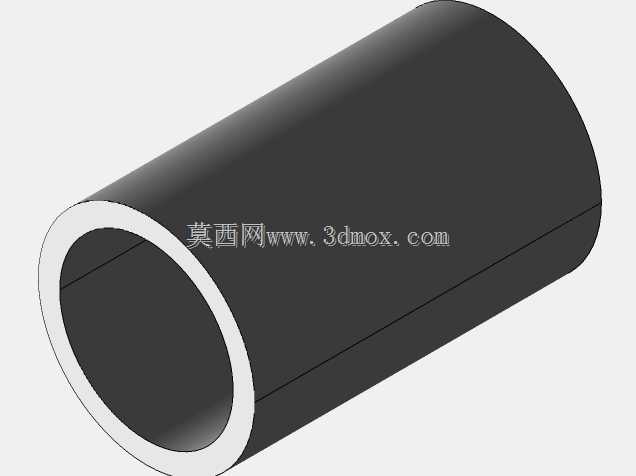

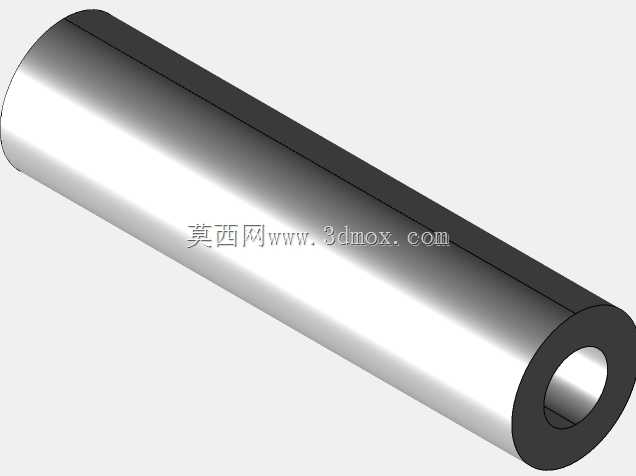

　　本次结构的连杆采用等截面直杆设计，杆身截面做了轻量化的减薄处理，在保证轴向抗压、抗弯曲刚度的前提下，尽可能降低往复运动部件的质量，减少曲柄运行时的惯性载荷。中心星形连接盘是整个结构的定位核心，五个连杆铰接孔的位置度公差需要严格控制，任意两个孔之间的角度偏差不能超过0.1度，否则会导致各缸活塞的上止点位置出现偏差，运行时各缸做功相位错位，引发整机振动超标。活塞部分采用了典型的内燃机活塞结构，顶部为平顶设计，裙部做了适配缸壁的圆弧过渡，活塞销孔的位置略偏向活塞做功侧，能够抵消部分做功瞬间的活塞侧倾，减少敲缸风险。

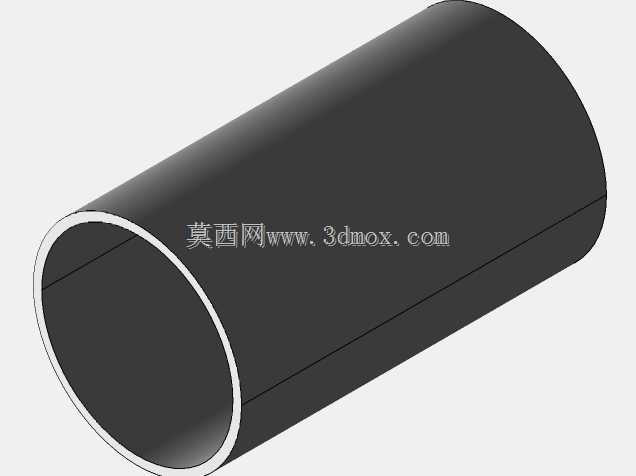

　　从安装边界来看，这套连杆活塞组件的径向最大尺寸由活塞外止点位置决定，安装时需要匹配对应缸径的气缸套，五个气缸的中心轴线必须交汇于曲柄的回转中心，任意气缸的轴线偏移都会导致连杆运动卡滞，甚至出现连杆弯曲断裂的故障。中心曲柄的输出端需要匹配对应的轴承座以及正时齿轮安装位，轴向定位尺寸需要根据后端的动力输出接口调整，保证曲柄的轴向窜动量控制在合理范围内。在实际建模过程中，需要重点验证各运动部件的干涉情况，尤其是连杆摆动到最大角度时，相邻连杆之间、连杆与中心连接盘之间不能出现运动干涉，活塞运行到上止点时，活塞顶部与气缸盖之间要预留合理的压缩间隙，避免活塞碰撞气门或者缸盖。

　　这类星形结构的动平衡调校相比直列结构更简便，由于五个活塞沿周向均匀分布，一阶往复惯性力能够在周向相互抵消，只需要在曲柄上加装适当的平衡块，就能抵消二阶惯性力带来的振动，整机运行的平顺性更好。对于结构设计从业者来说，这套模型能够直观展示径向多缸动力的传动逻辑，理解多连杆共曲柄销的铰接结构设计要点，掌握周向均匀分布部件的位置度公差控制方法，在设计同类径向布置的往复动力结构时，能够更合理地分配各部件的尺寸参数，规避运动干涉、惯性力不平衡等常见设计问题。在选型适配时，需要注意这类结构的轴向尺寸虽然紧凑，但径向尺寸比同排量的直列结构更大，在安装空间径向受限的场景下并不适用，更适合径向空间充足、对风冷散热有要求、追求轻量化动力输出的设备场景。
