复古轮式仿古火炮结构三维设计

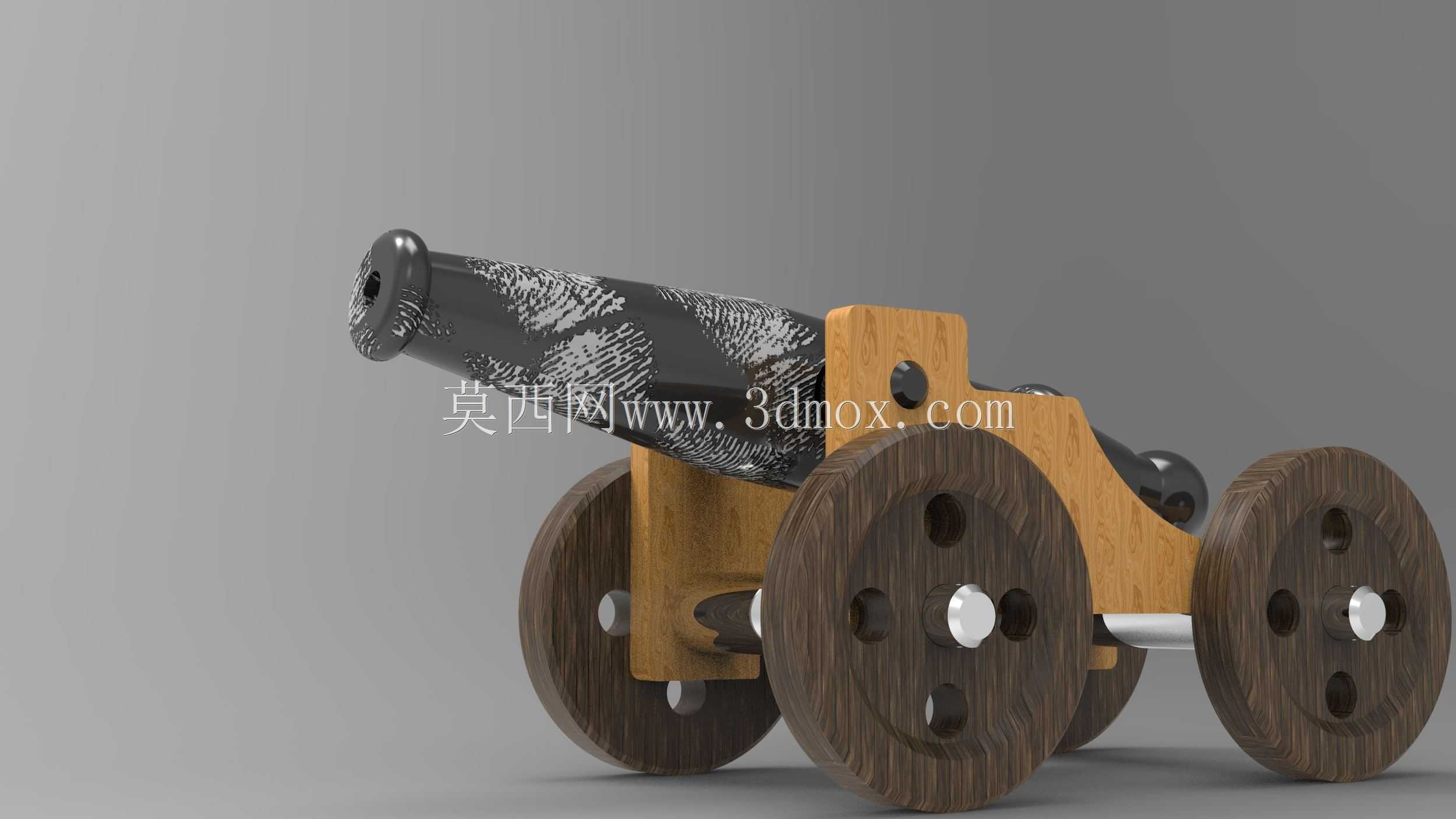

这款仿古轮式火炮的结构设计，核心围绕复古礼宾场景、文创展示摆件的实际使用需求展开，区别于实战类火器的功能逻辑，整体结构优先保障外观还原度与静态展示稳定性，同时兼顾小尺寸模型的拆装便捷性。从实际应用场景来看，这类结构可适配文旅场景的仿古礼炮陈设、军事主题展馆的展陈道具、桌面工艺摆件的结构开发，部分同结构优化版本也可作为影视道具的结构基底，适配不同场景下的静态展示、轻度动作演示需求。

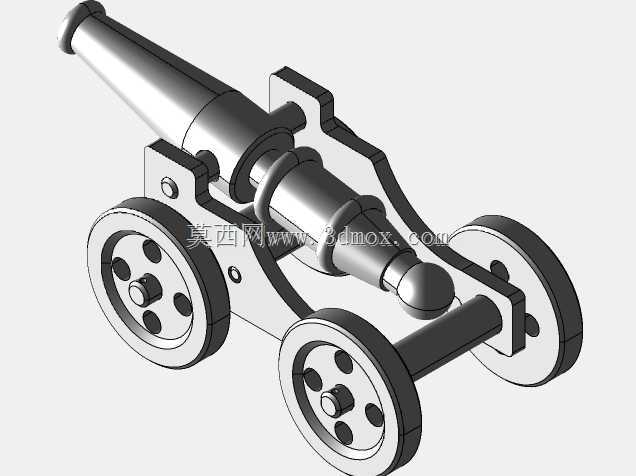

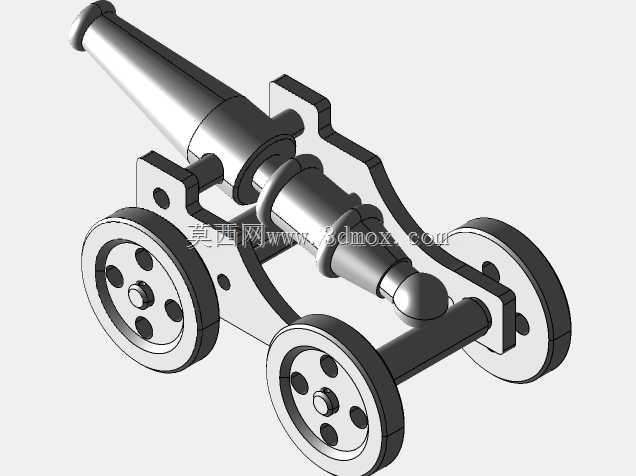

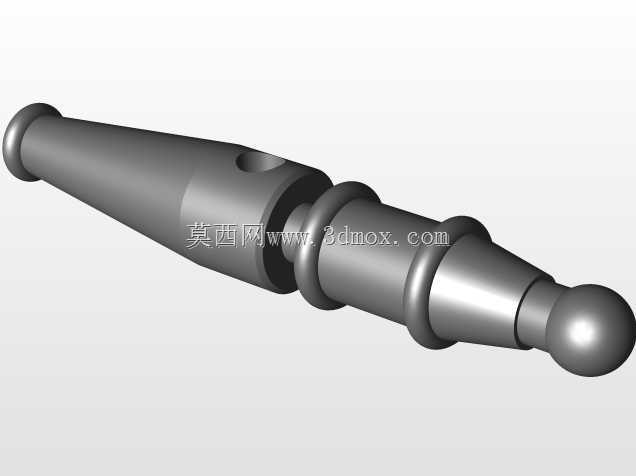

功能特性层面，整体结构分为炮管组件、炮架支撑组件、轮式行走组件三个核心模块，炮管部分采用变径圆柱结构，尾部设置封闭堵头，炮口位置做内倒角收边处理，炮身表面的斑驳纹理做结构凸起处理，而非单纯贴图表现，保障3D打印或者机加工制作时的纹理立体感，炮管与炮架的连接采用销轴铰接结构，可实现小角度俯仰调节，满足不同展示角度的调整需求，铰接位置设置阻尼衬垫，避免调整后出现自行滑落的问题。炮架部分采用仿实木的分体式拼接结构，左右两侧的支撑板通过横向销轴连接固定，中间预留炮管俯仰的活动间隙，支撑板上的安装孔位做同轴度公差约束，保障炮管转动时无卡滞，炮架尾部设置横向限位块，限制炮管的最大俯角，避免俯仰过度出现结构磕碰。

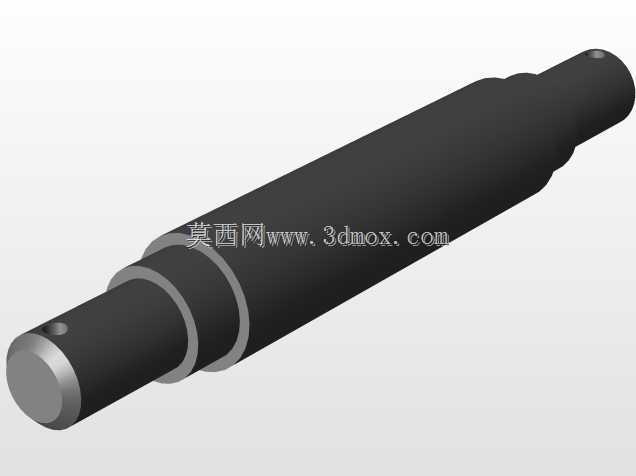

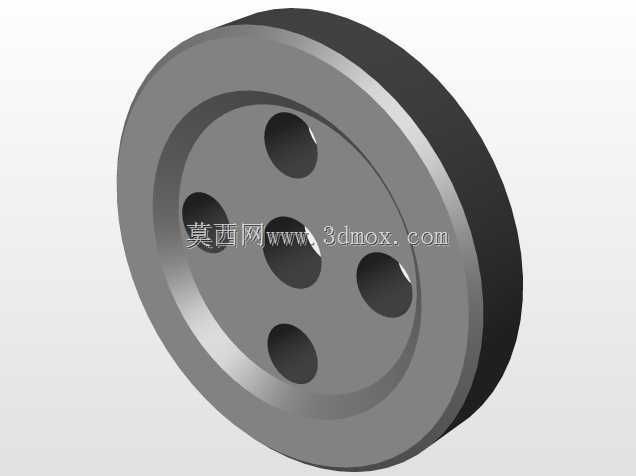

轮式行走组件采用四个实木质感的辐条式车轮，车轮中心设置金属质感的轴套，与轮轴采用间隙配合，可实现顺畅转动，轮轴与炮架支撑板的连接采用过盈配合，无需额外紧固件即可实现固定，降低装配复杂度，车轮的辐条开孔做等角度均匀分布，每个轮面设置四个减重孔，在还原古炮车轮外形特征的同时，降低整体结构重量，轮缘位置做圆弧倒角处理，避免尖锐边角带来的安全隐患，适配文创摆件的使用安全要求。

设计思路上，整体采用自顶向下的装配设计逻辑，先确定整体的长宽高安装边界，整体长度控制在220mm区间，宽度控制在110mm区间，高度控制在130mm区间，属于桌面级摆件的常规尺寸范围，安装时仅需平整支撑面即可放置，无需额外固定结构，炮架底部的支撑面做平面度约束，保障放置时的稳定性，无晃动倾斜问题。各零件之间的连接尽量采用无胶装配的卡扣、销轴结构，方便后期拆解维护或者更换不同表面处理的零件，比如更换不同纹理的炮管、不同材质颜色的炮架配件，提升结构的拓展性。炮管的壁厚设置为3mm，若采用金属材质加工可保障足够的结构强度，若采用3D打印制作也可避免薄壁打印出现的变形问题，炮身的纹理深度控制在0.8mm，既保证纹理的触感辨识度，又不会因为纹理过深导致积灰难以清理。

从结构合理性角度来看，轮距设置为90mm，轴距设置为120mm，整体重心落在四个车轮的支撑面中心偏前位置，炮管做最大角度俯仰时，整体重心依然处于支撑多边形范围内，不会出现倾翻问题，适配静态展示的稳定性要求。炮架与车轮的间隙设置为2mm，转动车轮时不会与炮架侧板产生摩擦，同时间隙控制在合理范围，不会出现外观上的松散感。所有零件的拔模斜度统一设置为1.5度，若采用注塑或者铸造工艺制作可顺利脱模，适配不同的加工工艺需求，零件的棱角位置均做0.5mm的圆角处理，避免加工过程中出现应力集中，同时提升成品的触感舒适度。
