蒸汽机传动用偏心带结构设计

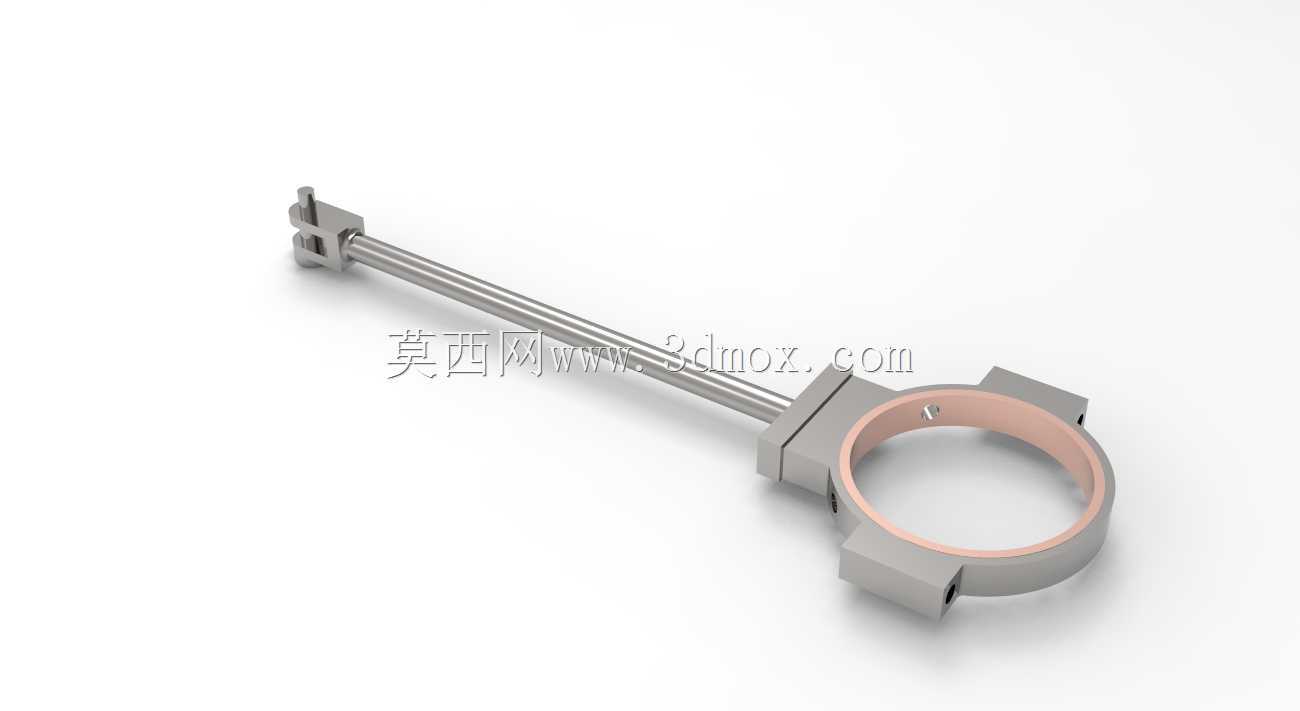

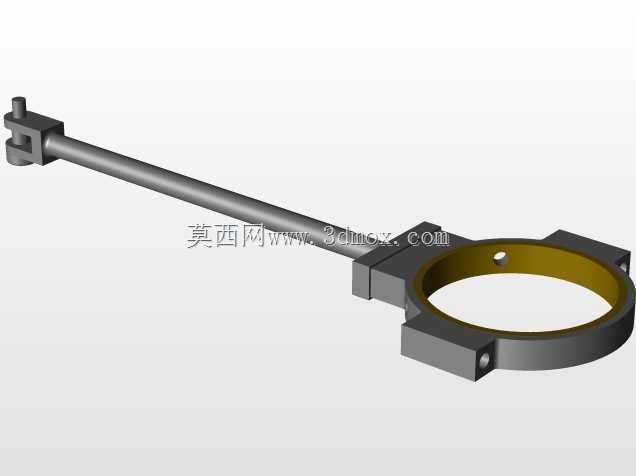

　　该偏心带属于小型蒸汽机动力传输系统中的核心传动构件，主要应用在复古蒸汽机模型、教学演示用蒸汽动力装置以及小型蒸汽动力实验台的传动链路中，承担将曲轴端的旋转动力转化为偏心往复动作，进而驱动配气机构完成进排气时序控制的关键作用，是保障蒸汽机配气动作与活塞运动精准匹配的核心衔接部件。从结构设计逻辑来看，该构件采用长杆加偏心抱环的一体化布局，长杆端设置叉形连接头，用于和配气阀杆端形成铰接配合，铰接位置预留了足够的摆动间隙，可避免传动过程中出现卡滞问题；杆身采用等直径圆截面设计，在保证轴向传动刚度的同时，尽可能降低构件自身重量，减少往复运动过程中的惯性损耗。末端的偏心抱环为剖分式卡环结构，环体内侧预留了衬层安装位，

　　可嵌入减磨衬套降低抱环与偏心轴颈之间的转动摩擦，抱环外侧设置两个对称的凸台定位块，用于安装时的周向定位，防止抱环在高速往复摆动过程中出现周向窜动，保障偏心传动的行程精度。从安装边界来看，长杆部分的直线度公差控制在0.02mm以内，可适配直径8-12mm的阀杆安装导孔，抱环的内孔直径适配常见的15-20mm直径偏心轴颈，安装时抱环的剖分面需与偏心轴的偏心方向保持垂直，才能保证传动行程符合设计值。在实际应用场景中，这类偏心带不仅可用于蒸汽机模型的组装调试，也可作为小型往复式动力机械的偏心传动参考结构，其结构设计兼顾了传动精度与装拆便利性，抱环的剖分式设计无需对轴端进行额外拆卸即可完成构件的更换维护，

　　铰接端的叉形结构可通过更换不同直径的连接销适配不同规格的阀杆端，具备一定的结构通用性。设计过程中重点考量了往复运动下的疲劳强度，杆身与抱环的衔接位置做了圆弧过渡处理，避免应力集中导致的构件断裂，环体内侧的衬层可采用铜基粉末冶金材质，无需额外频繁注油即可维持长期低摩擦运行，适配蒸汽机模型长期演示运行的使用需求。
