三爪式轴承拆卸拉马工具结构设计

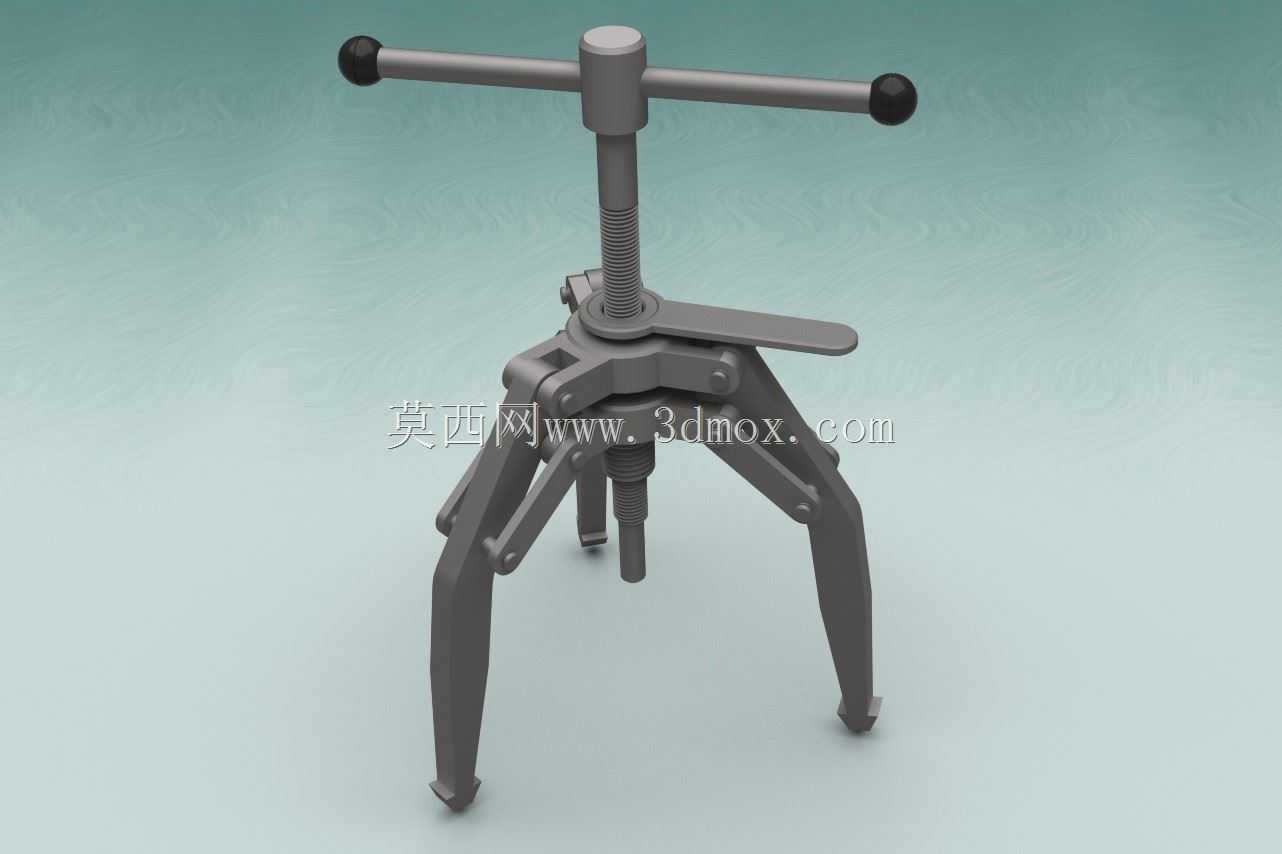

在设备运维、机械装配、机修班组的日常作业场景里，过盈配合轴承的拆卸一直是高频且考验操作规范性的工序，直接敲击、撬别很容易损伤轴承内圈、轴颈表面甚至设备壳体，这款三爪式轴承拆卸工具正是针对这类作业痛点设计的手动拆装工装。从结构逻辑来看，它采用中心顶杆配合三爪同步联动的布局，顶部的T型转动手柄提供施力力臂，操作人员转动手柄时，中心梯形丝杆会沿轴向进给，顶杆端部抵紧待拆卸轴的端面后，三个卡爪会同步勾住轴承内圈的下端面，随着丝杆持续进给，卡爪会产生均匀的轴向拉拔力，将轴承从轴颈上平稳拉出，整个过程受力沿轴的中心轴线分布，不会出现偏载撬别导致的轴件弯曲、轴承碎裂问题。

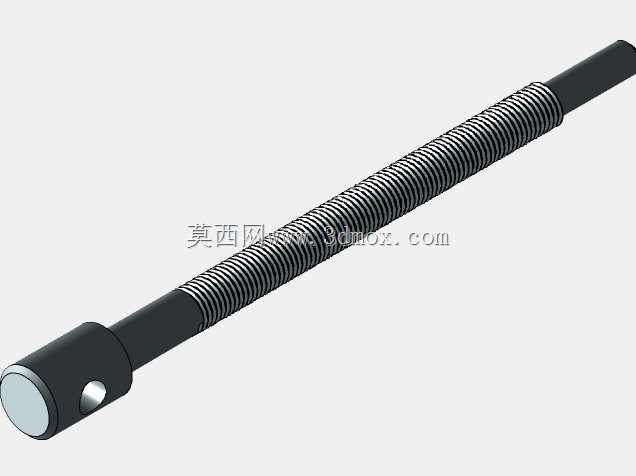

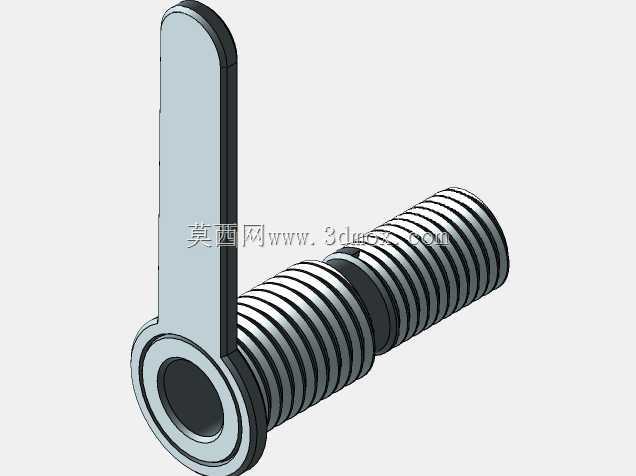

设计过程中首先考虑的是作业适配范围，三个卡爪采用铰接式可摆动结构，能够根据轴承的外径尺寸调整张开幅度，覆盖常规小到中型深沟球轴承、圆锥滚子轴承的拆卸需求，卡爪的勾头做了加厚处理，接触轴承端面的位置做了直角贴合设计，避免拉拔过程中滑脱；中心丝杆选用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，同时具备一定的自锁性，不会因为作业中的反向力导致手柄回转伤人，丝杆端部的顶头做了圆弧过渡处理，抵紧轴端中心孔的时候能够自动对中，不会刮伤轴端的定位中心孔。

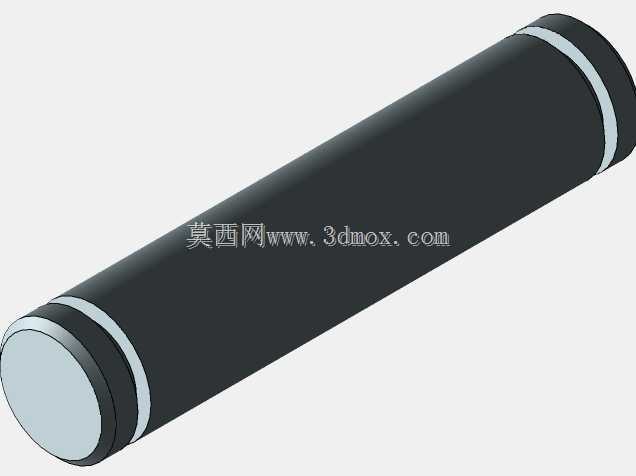

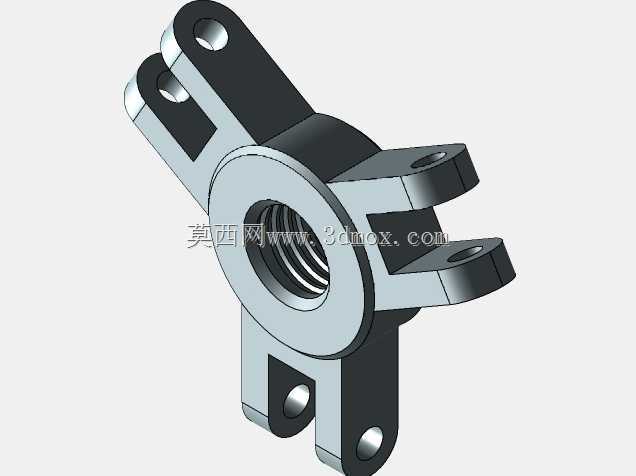

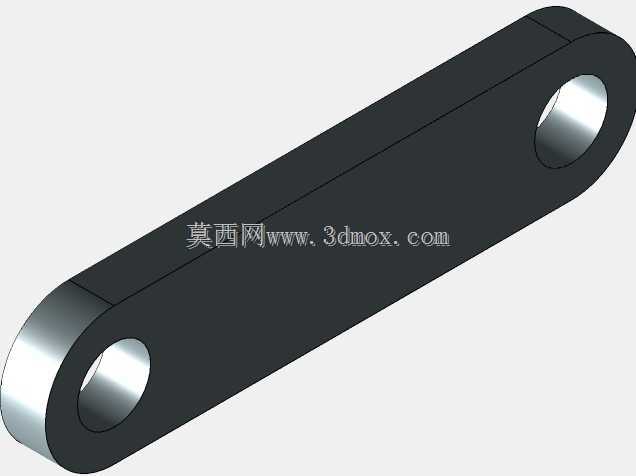

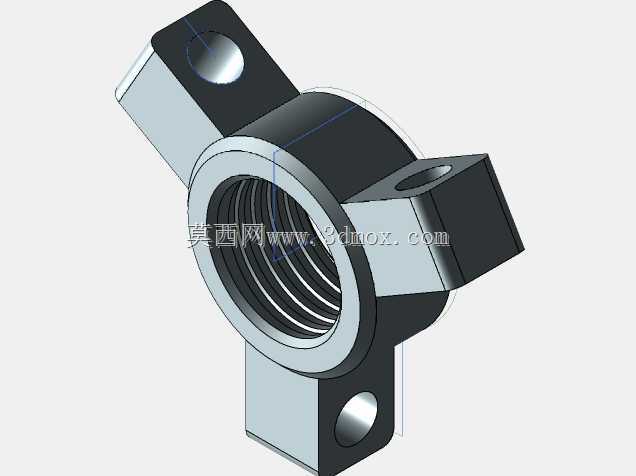

从安装边界和操作空间来看，这款工具的整体外轮廓在卡爪完全收拢时直径较小，能够伸入部分设备的狭窄腔体内部作业，不需要额外拆解周边的遮挡零部件，T型手柄的长度经过适配，既保证了操作人员手动转动时不需要施加过大的腕力，也不会因为力臂过长导致在狭小空间内转动受阻。三个卡爪的铰接点做了间隙配合设计，张开和收拢时动作顺滑无卡滞，每个铰接位置都做了限位结构，避免卡爪张开角度过大导致脱钩，同时卡爪的主体截面做了等强度优化，在保证拉拔强度足够的前提下，尽可能减轻工具整体重量，方便操作人员手持携带，适配现场流动维修的作业需求。

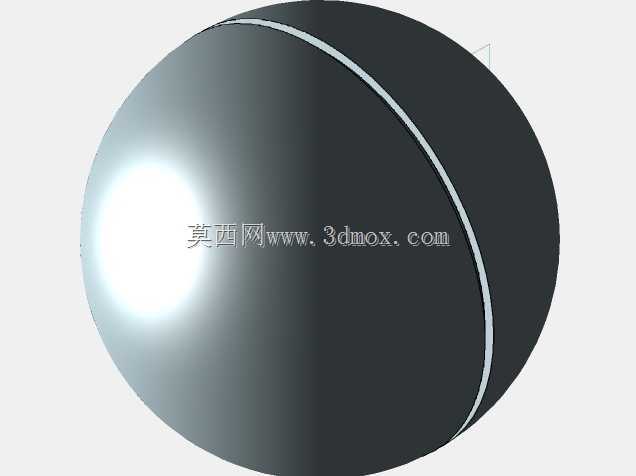

实际使用时，只需要先将三个卡爪张开套在待拆卸轴承的外侧，调整卡爪位置让勾头完全贴合轴承内圈的下端面，再转动顶部手柄让中心顶杆抵紧轴的中心位置，确认三个卡爪受力均匀后，持续平稳转动手柄即可将轴承平稳拉出，相比两爪拉马，三爪结构的受力点更均匀，对中性更好，尤其适合对拆卸精度要求较高、轴件表面不允许有损伤的装配场景，比如电机端盖轴承拆卸、泵类设备转轴轴承更换、减速机输入输出轴轴承维护等场景都能适用。在结构细节上，卡爪与主体连接的滑套位置做了导向槽设计，卡爪沿导向槽滑动时不会出现周向转动，保证三个勾头始终处于同一轴向平面，拉拔过程中轴承不会出现倾斜卡滞；手柄两端的防滑球头能够增加手部握持的摩擦力，即使手上沾有机油、润滑脂也能稳定转动施力，不会出现打滑脱手的情况。整个工具没有复杂的液压、气动组件，纯机械结构的可靠性更高，不需要额外的动力源，在无电源、无气源的野外维修、车间现场抢修场景下都能直接使用，日常维护只需要定期在丝杆螺纹位置、铰接点涂抹少量润滑脂，就能保证长期使用的动作顺畅，不会出现锈蚀卡滞的问题。
