双折边黄铜合页钣金结构设计

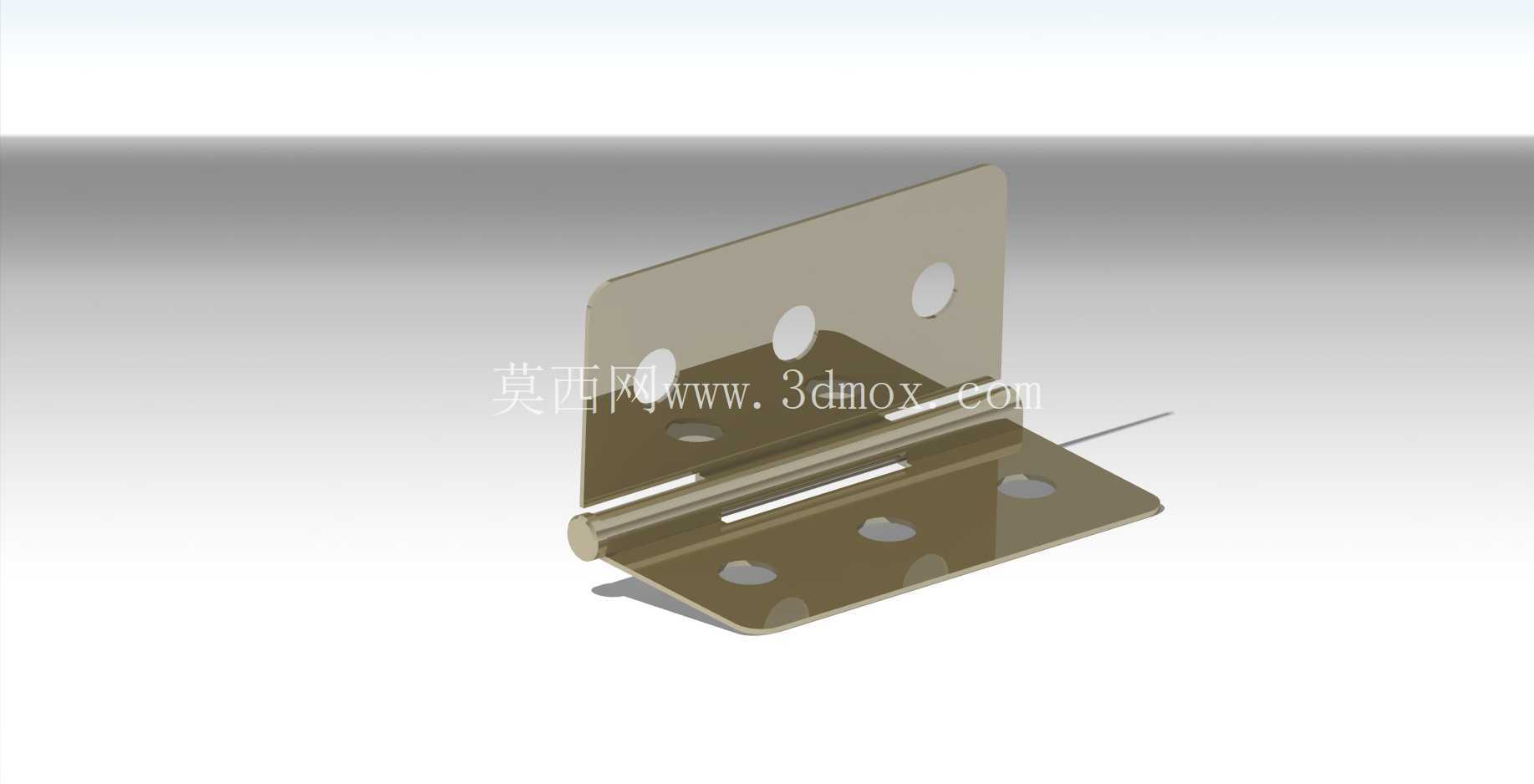

　　这款双折边合页采用钣金折弯工艺成型，主体选用黄铜板材加工，在常规外露式合页的基础上做了安装面的折边强化处理，适配需要频繁开合、对连接件耐锈蚀性有一定要求的场景。日常在户外小型配电箱柜门、通讯设备检修盖板、轻工业设备的观察窗翻盖、黄铜材质装饰箱体的开合部位都能见到这类结构的应用，相比普通冷轧钢合页，黄铜材质本身的抗锈蚀特性可以减少潮湿环境下的锈迹卡滞问题，同时金属质感也能和外露式的装饰类柜体外观匹配，不需要额外做表面喷涂处理。

　　从结构功能上看，两个安装折边分别通过三个预留的通孔完成与两侧被连接件的固定，其中竖直安装面预留两个圆形安装孔，水平安装面预留三个圆形安装孔，孔位排布避开了折弯应力集中区域，安装时可以选用对应规格的盘头螺丝完成固定，不需要在合页上额外做沉孔处理，降低钣金加工的工序复杂度。中间的卷圆转轴部位采用整圆卷边工艺，穿入配套的销轴后即可实现0到180度范围内的自由开合，卷圆部位的接缝做了贴合处理，开合过程中不会出现轴套错位、销轴脱出的问题，卷边的内径公差控制在常规销轴的间隙配合范围内，既保证转动顺滑无卡滞，又不会出现过大的旷量导致被连接部件开合时晃动偏移。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯内R角，避免折弯时出现板材开裂的问题，两个安装面的平面度公差控制在合理范围内，安装后可以和被连接件表面完全贴合，不会出现局部翘曲导致固定螺丝受力不均的情况。板材厚度的选择兼顾了结构强度和材料成本，常规使用场景下承受单侧门板重量不会出现安装面变形、转轴部位弯折的问题，折边的高度设置既保证了安装螺丝有足够的咬合长度，又不会因为折边过高导致安装时和相邻部件产生干涉。

　　安装边界方面，这款合页属于明装式结构，不需要在被连接件上做预埋开槽处理，只需要在对应安装位置按照孔位尺寸预钻螺丝底孔即可完成装配，合页闭合状态下两个安装面呈90度垂直状态，完全打开后两个安装面可以贴合到平行状态，适配大部分侧开式翻盖、柜门的开合角度需求。转轴部位的转动阻尼适中，空载状态下不会出现自由垂落的情况，开合过程中没有异常异响，长期使用的磨损量控制在合理范围内，不需要频繁添加润滑油维护。在做配套结构设计时，需要注意预留合页转动时的避让空间，尤其是折边部位的转动轨迹不能和柜体边框、侧边加强筋产生干涉，安装孔位的中心距要严格对应合页的孔位尺寸，避免强行装配导致合页产生内应力，影响开合顺畅度和使用寿命。针对不同的使用场景，还可以在现有结构基础上调整板材厚度、安装孔位大小、转轴直径，比如承重要求更高的场景可以适当加厚板材、加大销轴直径，装饰性要求更高的场景可以在表面做拉丝、抛光处理，进一步提升外观质感。
