流线型复古概念载人小车外观结构

这款流线型小车的三维结构设计，最初的应用场景瞄准低速休闲代步、文创展示道具以及青少年科创教具领域，区别于常规量产乘用车辆的工程逻辑，整个设计过程优先围绕低风阻曲面的可实现性展开，没有过度追求复杂的内饰与动力总成细节，把核心设计资源集中在车身外覆盖件的曲面顺滑度、轮组安装位的匹配精度上。从实际用途来看，该结构既可以作为文创周边的缩比模型原型，通过3D打印或者树脂翻模制作等比例展示件，也可以作为低速电动休闲车的外观验证原型，适配小功率轮毂电机的安装空间，满足园区观光、私人休闲代步的低速行驶需求，甚至可以作为高校工业设计专业曲面建模教学的典型案例，帮助学习者理解G2连续曲面在交通工具设计中的实际落地要求。

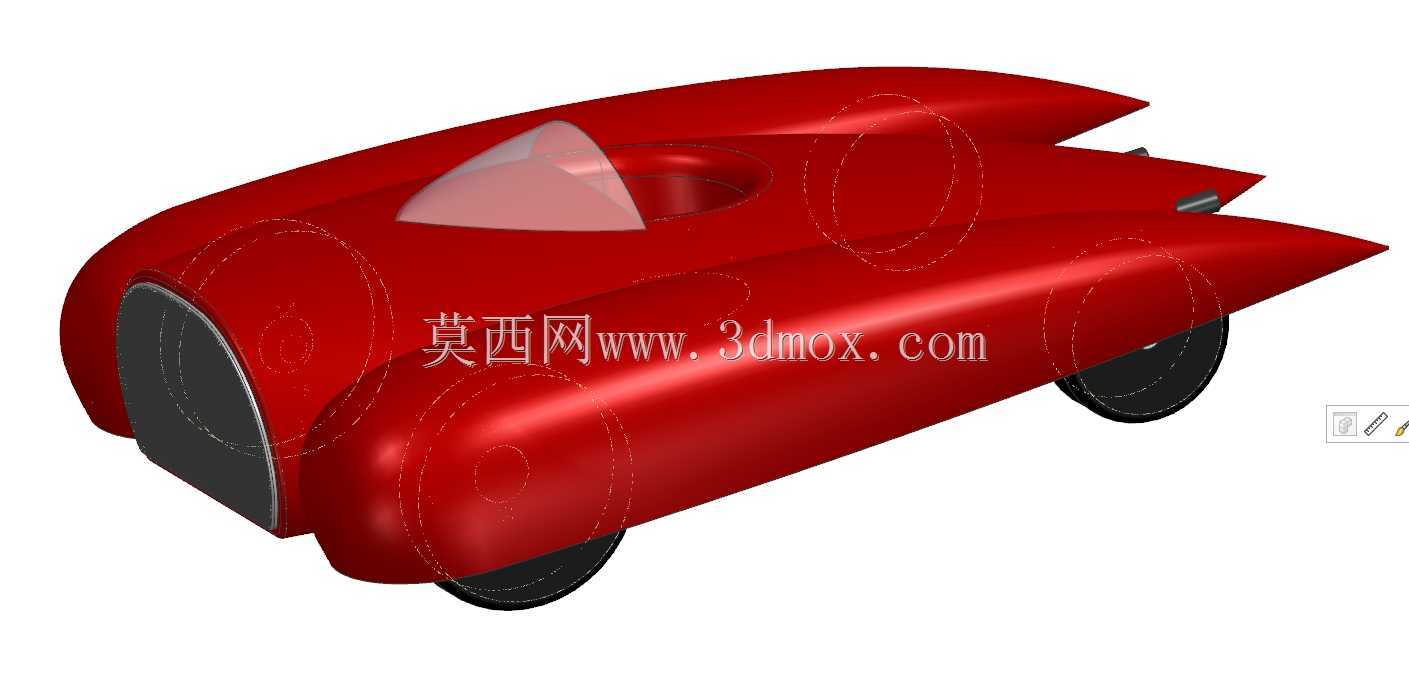

设计思路上，整个车身采用了一体化的仿生曲面逻辑，参考了上世纪中期陆地速度记录车辆的水滴形轮廓，将车头位置做圆弧收窄处理，车尾延伸出两个对称的渐消尖尾结构，最大限度降低行驶过程中的尾部涡流阻力，区别于常规量产车的分体式覆盖件设计，该模型的车身主体为单一连续曲面，没有设置突兀的门把手、外后视镜等突出部件，仅在车身中上部预留了单座驾驶舱的透明风挡安装位，风挡曲面与车身主曲面保持曲率连续，避免高速行驶过程中产生额外的风噪与风阻。轮组的安装边界做了内嵌式处理，四个车轮完全收纳在车身曲面的轮拱轮廓内部，轮拱边缘与轮胎外圆的间隙控制在5mm的等距范围，既保证车轮转向过程中不会与车身覆盖件发生运动干涉，也进一步优化了车身侧面的气流顺滑度，不会因为轮组突出产生额外的乱流。

从尺寸边界来看，该模型按照1:5的缩比比例设计时，整车长度控制在620mm，宽度210mm，高度160mm，轮距设定为180mm，轴距为380mm，车身底部预留了10mm高度的电池仓安装空间，可以容纳常规的18650电池组与小型控制电路板，车头位置预留了20mm见方的配重块安装位，保证车辆在高速滑行测试时的重心稳定性，不会因为车尾的延伸结构出现抬头或者侧翻的问题。车身前部的黑色端面为预留的传感器安装区域，可以加装微型红外避障模块或者光电测速传感器，适配科创比赛中的智能小车改装需求，不需要额外对车身曲面进行破坏性打孔加工。

结构细节上，整个车身的曲面壁厚控制在2mm，完全适配FDM3D打印的最小壁厚要求，不需要额外添加支撑结构就可以完成打印成型，曲面的所有转折位置都做了R3以上的圆角处理，避免打印过程中出现应力集中导致的层间开裂问题。车轮部分采用了简化的轮毂与轮胎一体化设计，轮胎外圆做了0.5mm的微弧凸起，模拟真实轮胎的接地曲面，轮毂中心预留了3mm的轴孔，可以直接配合标准的3mm钢轴与铜套轴承安装，不需要额外定制连接件。驾驶舱的风挡部分采用独立的曲面零件设计，与车身主结构通过定位卡槽连接，卡槽的配合间隙控制在0.2mm，既可以保证安装后的贴合度，也方便后期拆卸更换不同透明度的风挡零件，满足不同展示场景的需求。

在实际的工程验证环节，该结构的曲面曲率变化率全程控制在0.2以下，没有出现曲率突变的区域，不管是用于CNC加工铝合金手板，还是用于真空注型制作小批量复模件，都不需要额外对曲面进行修补优化，能够直接导入加工编程软件生成刀路。车身底部为完全平整的平面结构，没有设置突出的加强筋或者安装凸台，既可以降低底部气流的紊流影响，也方便在测试时将整车固定在风洞试验台架上，进行风阻系数的实测验证，平整的底面也能直接适配常规的模型车底盘改装件，不需要额外制作转接支架。不同于很多概念车设计只追求视觉效果忽略落地可行性，这款小车的所有曲面都经过了拔模角度校验，所有外表面的拔模角度都大于3度，如果后期需要开模制作注塑版本的零件，不需要对曲面进行大幅度修改，能够直接用于模具设计，大幅降低从概念模型到量产落地的转化成本。
