斯柯达130LR车型制动支架结构设计

在乘用车底盘制动系统的配套构件设计中，制动支架是承担制动执行元件固定、载荷传递的核心受力件，本次呈现的斯柯达130LR车型配套制动支架，完全围绕对应车型的底盘安装空间、制动管路布局、载荷传递路径完成结构设计，适配老款斯柯达130LR车型的底盘维护、改装替换以及同平台车型的零部件适配开发需求。从实际装车场景来看，该支架安装于车辆底盘靠近轮边的指定安装位，需要同时承担制动阀类元件的固定、制动硬管与软管的走向限位、以及制动过程中来自执行元件的反作用力传递，日常行驶中还要承受路面颠簸带来的交变振动载荷，因此结构设计上优先保障安装刚度与抗疲劳性能，避免长期使用后出现支架变形、固定点松脱的问题。

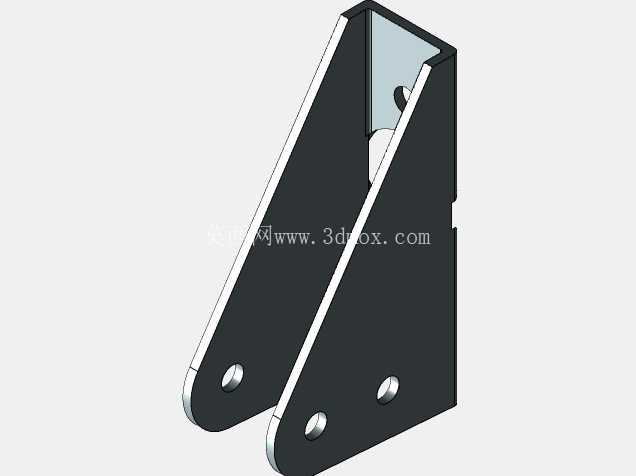

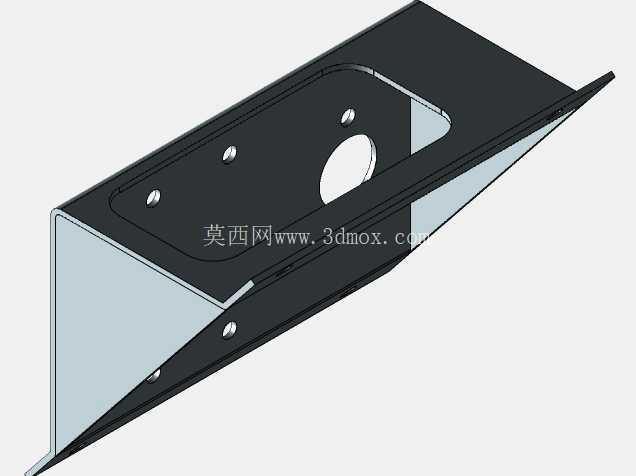

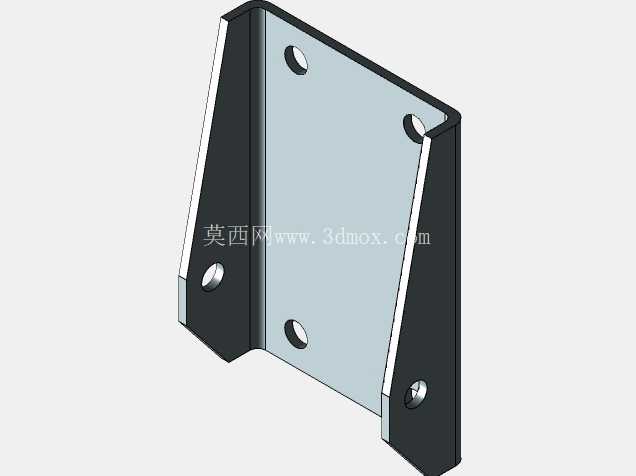

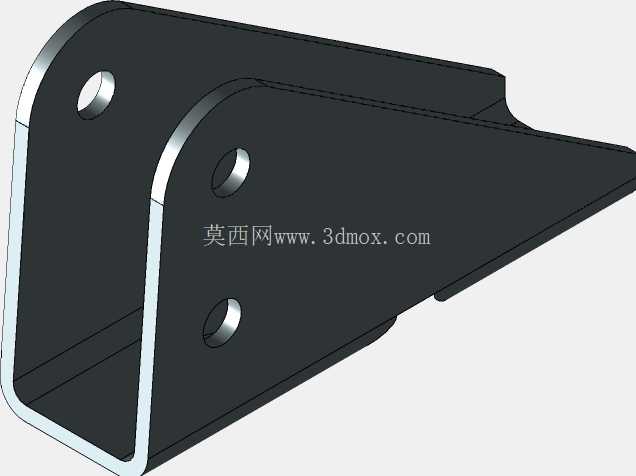

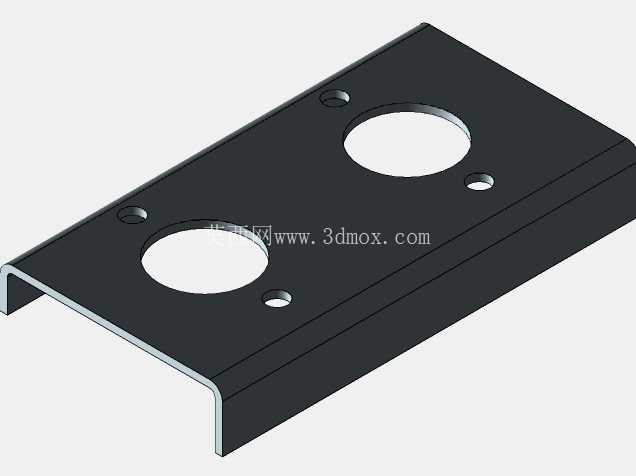

从结构设计思路来看，该支架采用弯折钢板作为主体承载结构，主安装面为带一定倾斜角度的平板结构，完全匹配底盘对应安装位的贴合角度，不需要额外加装调整垫片即可保证安装面完全贴合，降低装配误差带来的应力集中问题。主承载板下方设置三角形加强筋结构，筋板与主安装面、侧方安装支耳采用一体化弯折成型工艺，相比焊接式加强筋不存在焊缝疲劳开裂的风险，同时在筋板上预留多个不同孔径的安装过孔，既可以用于固定附属的管线卡扣，也能作为后期加装附属传感器的预留安装位，兼顾原厂装配与后期改装的拓展需求。

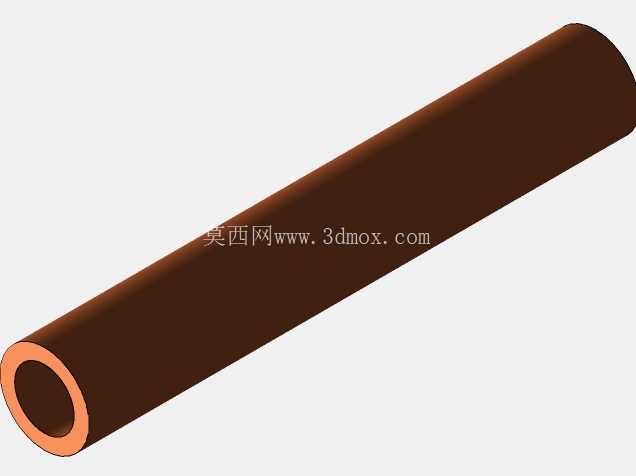

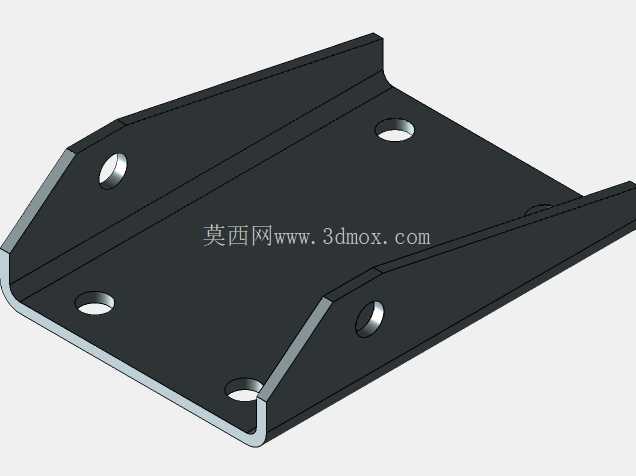

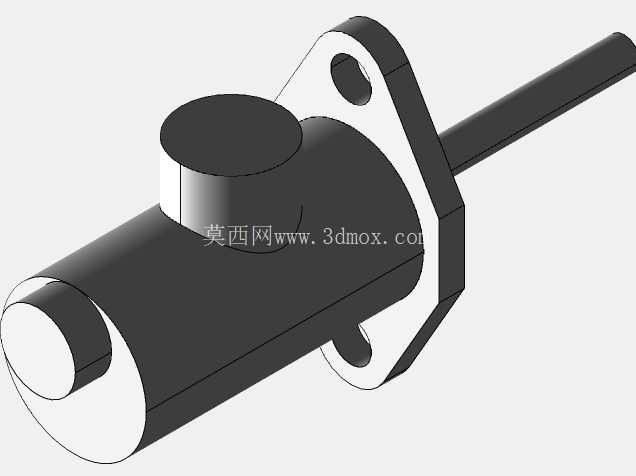

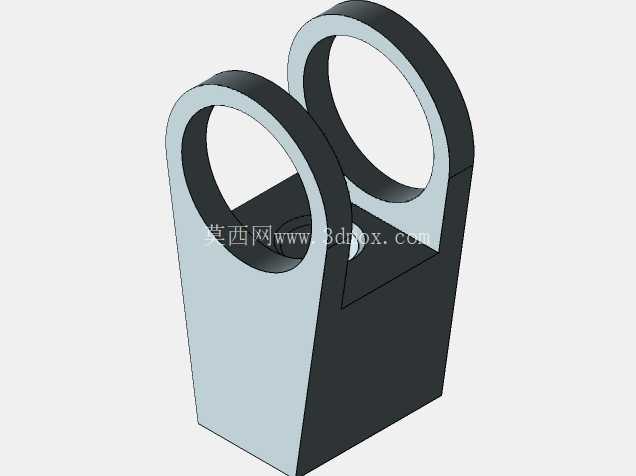

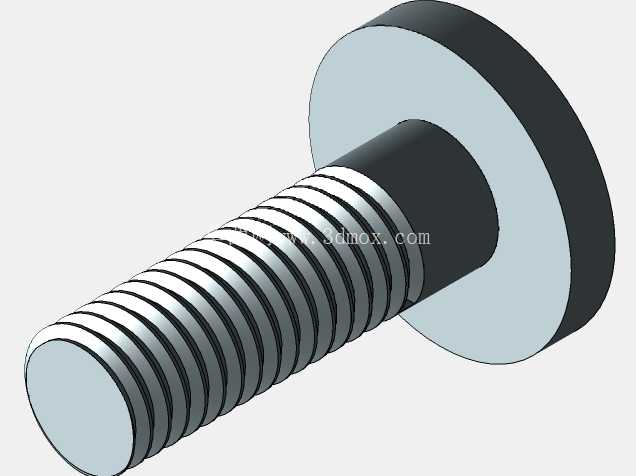

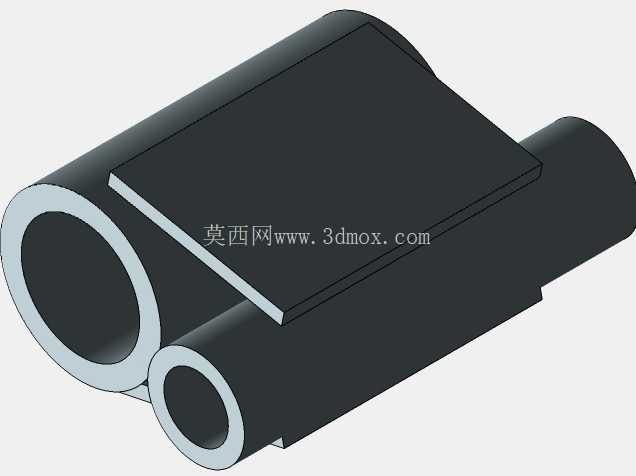

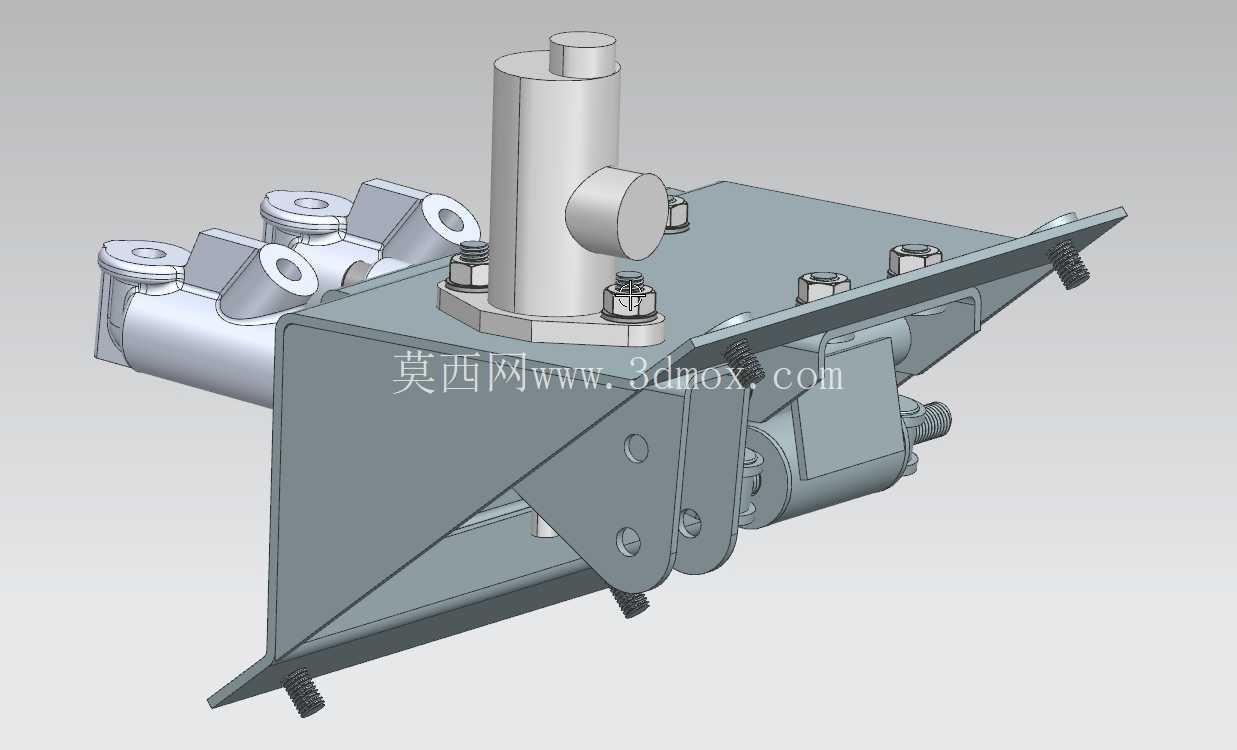

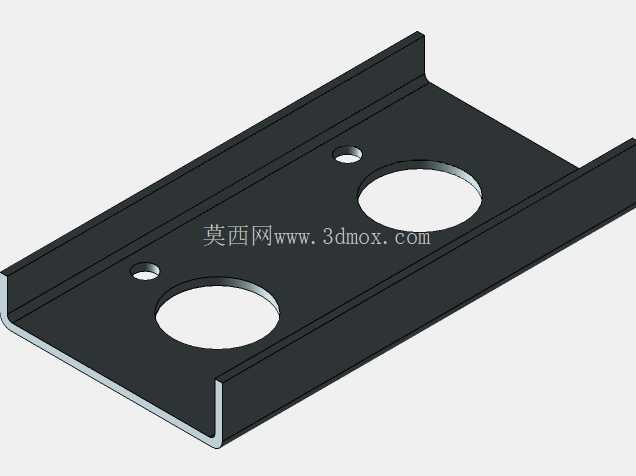

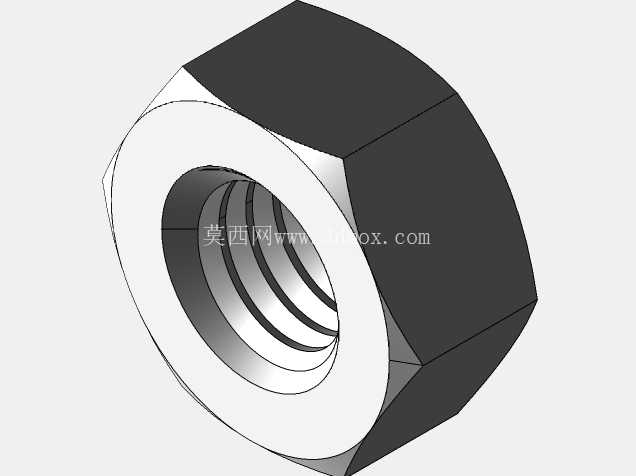

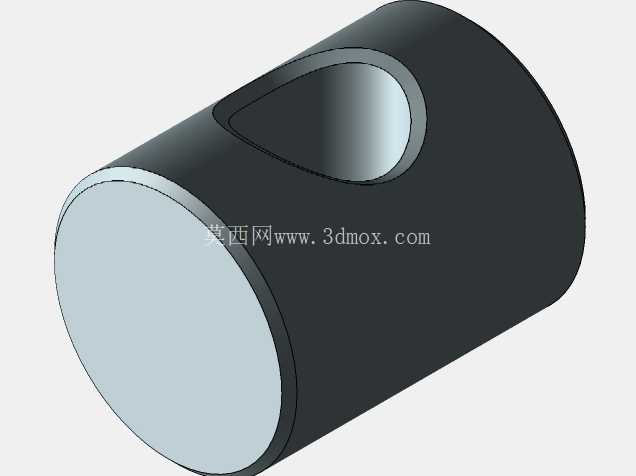

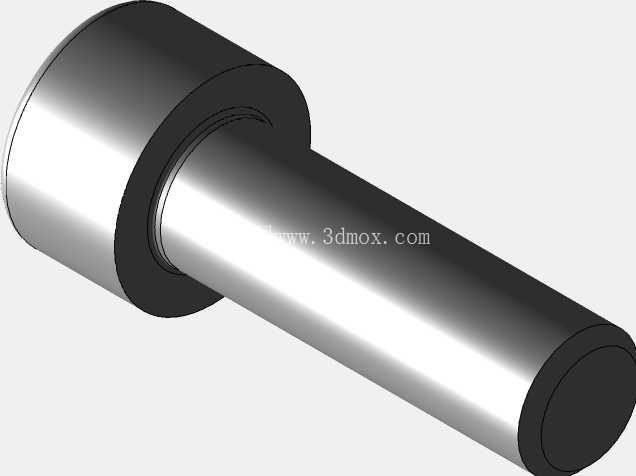

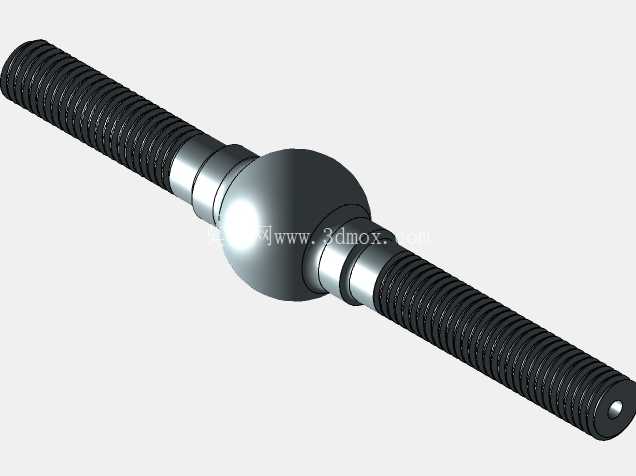

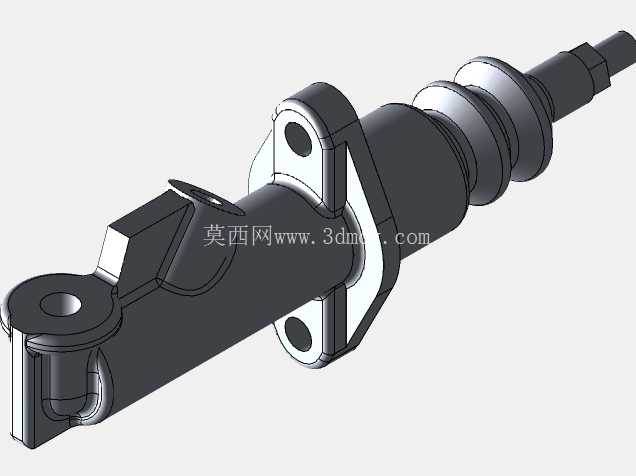

支架上方的圆柱形元件安装位采用凸台定位结构，通过三颗对称布置的螺栓完成制动阀类元件的锁紧固定，凸台高度经过精准核算，既保证元件安装后底部与支架平面留有足够的散热间隙，避免制动过程中元件发热传导至支架导致漆面老化，也能控制元件整体安装高度，避免与上方的底盘护板、车身覆盖件发生运动干涉。侧方伸出的多个带孔支耳，分别对应制动硬管的固定卡箍安装位、制动拉线的导向固定位，每个支耳的弯折角度都经过实车空间校核，保证管路走向顺畅，不存在急弯、折角导致的制动液流通阻力增大问题，同时支耳与主承载板的连接处都做了圆弧过渡处理，避免应力集中导致支耳在交变载荷下发生断裂。

从安装边界尺寸来看，该支架的整体外轮廓完全适配斯柯达130LR车型底盘的预留安装空间，所有固定螺栓孔的孔位、孔径、孔距都与原车底盘安装点完全匹配，不需要对原车底盘进行打孔、焊接等改装操作，直接通过原车预留的螺栓位即可完成固定，装配时仅需要按照对角锁紧顺序完成螺栓紧固即可，装配公差控制在±0.2mm以内，保证元件安装后不会出现位置偏移。支架底部的边缘做了翻边处理，既可以提升支架整体的结构刚度，也能避免安装过程中锋利的板材边缘割伤装配人员的手部，同时翻边结构还能在车辆行驶过程中阻挡路面飞溅的泥水、砂石直接冲击上方安装的制动元件，降低元件被砂石击打损坏的概率。

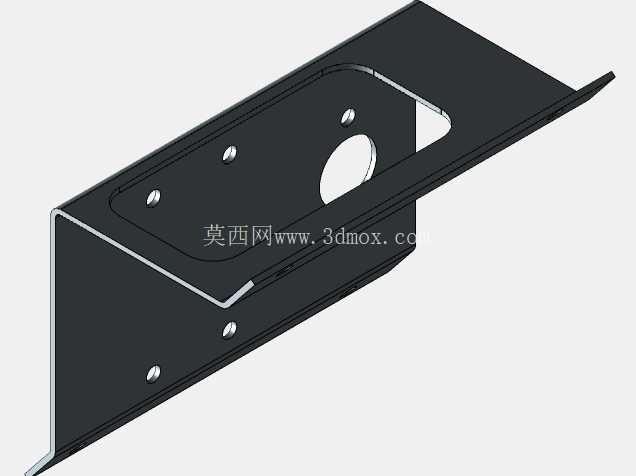

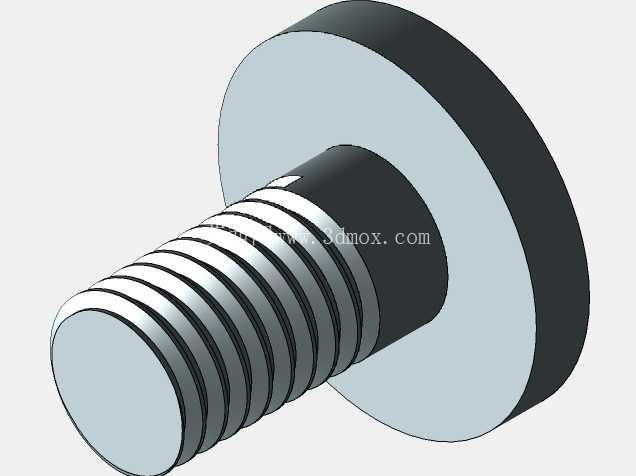

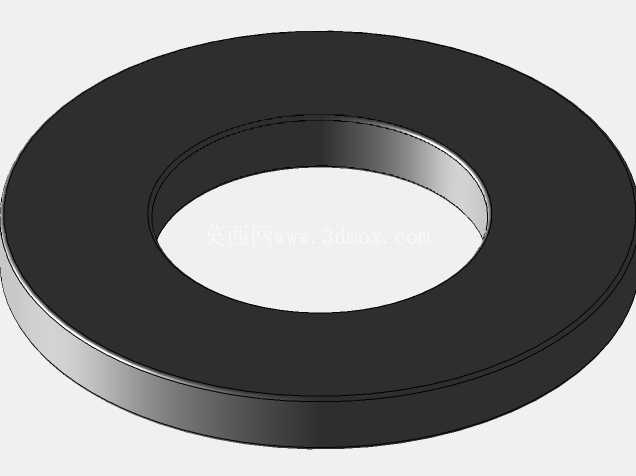

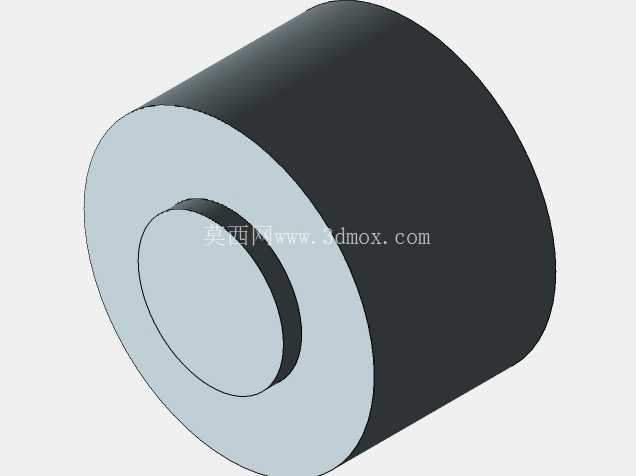

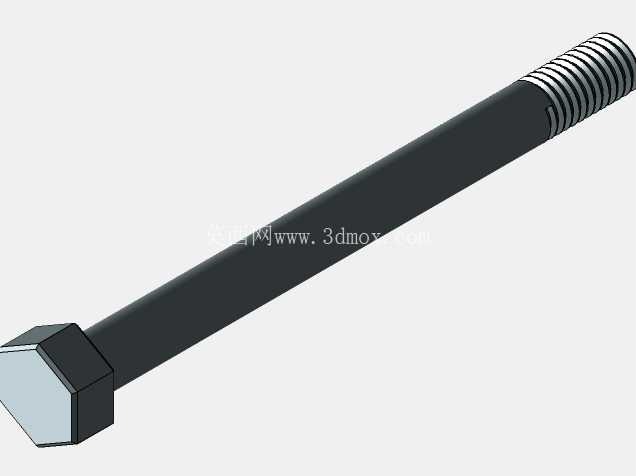

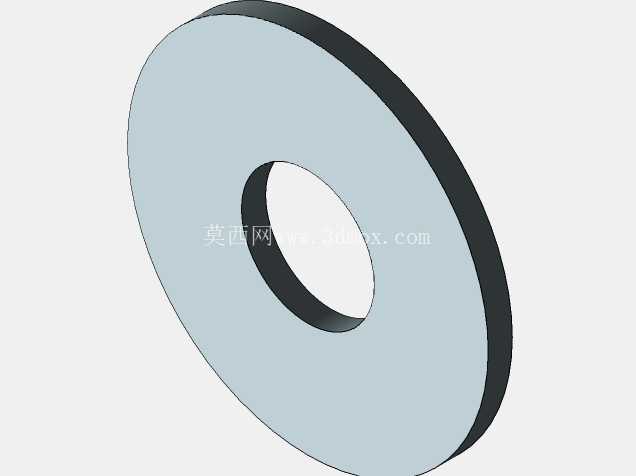

在实际使用过程中，该支架的结构设计充分考虑了底盘部件的维护便利性，所有固定螺栓的安装方向都预留了足够的工具操作空间，不需要拆卸周边其他底盘部件即可完成支架本身或者上方固定元件的拆装维护，大幅降低后期维保的时间成本。支架表面采用电泳防锈处理，能够适应底盘区域潮湿、带盐碱腐蚀的复杂使用环境，长期使用不会出现大面积锈蚀导致的结构强度下降问题。针对制动过程中产生的振动，支架上的每个元件安装位都预留了平垫与弹垫的安装空间，装配时配合防松垫片可以有效避免螺栓在长期振动下出现松脱，保证制动系统的连接可靠性。

从三维建模的角度来看，该模型完整还原了支架的所有结构细节，包括每个安装孔的倒角、加强筋的弯折半径、支耳的倾斜角度、螺栓凸台的高度尺寸，所有特征都按照实车测绘尺寸1:1建模，没有做简化或者省略处理，既可以用于零部件的加工生产参考，也能用于整车底盘装配的干涉检查模拟，还可以作为同类型车用制动支架设计的参考案例，帮助结构设计人员快速掌握车用支架的设计要点，包括载荷路径规划、安装空间校核、工艺性优化等实际工程中需要重点关注的内容，避免设计出的零件出现无法装配、刚度不足、工艺性差等常见问题。
