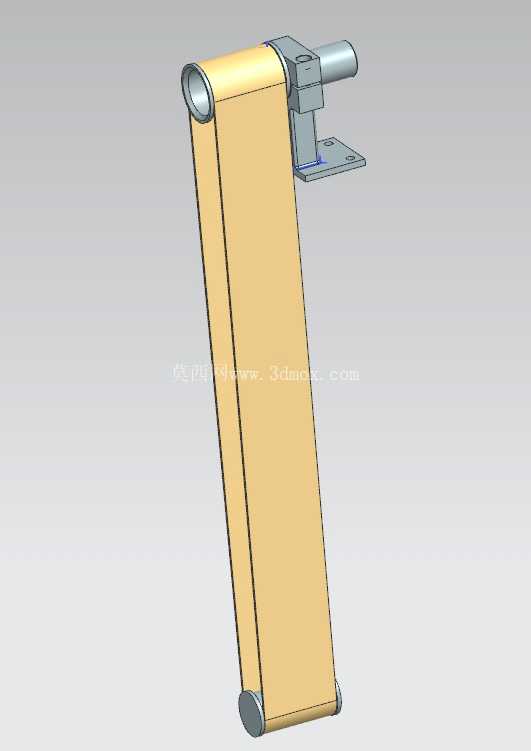

带安装支架的倾斜式带式输送导向机构

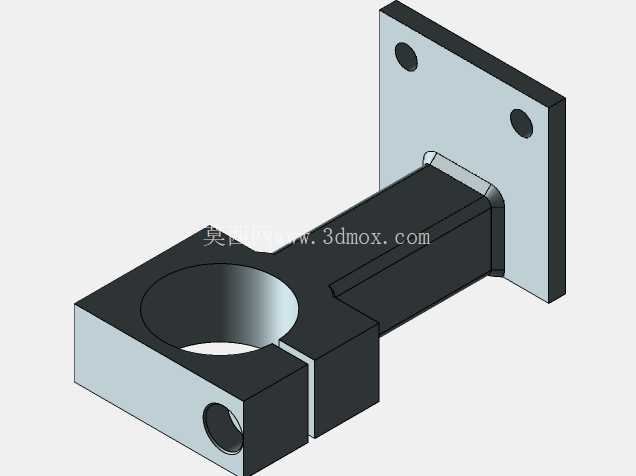

　　该结构为侧装式倾斜输送导向单元，常见于轻工包装、电子元器件组装、小型零部件分拣生产线的边角过渡工位，用来衔接不同高度差的主输送线，完成小尺寸工件的短距离斜向转运，避免工件在高度差转接位置出现卡滞、掉落问题。从安装边界来看，该单元采用侧挂式安装方案，安装底座为带两个固定孔的平板结构，可直接通过螺栓锁紧在主设备的立式安装面或者铝型材框架侧面，不需要额外搭建底部支撑机架，适配现有生产线的局部改造场景，不会占用主输送线的正面操作空间。

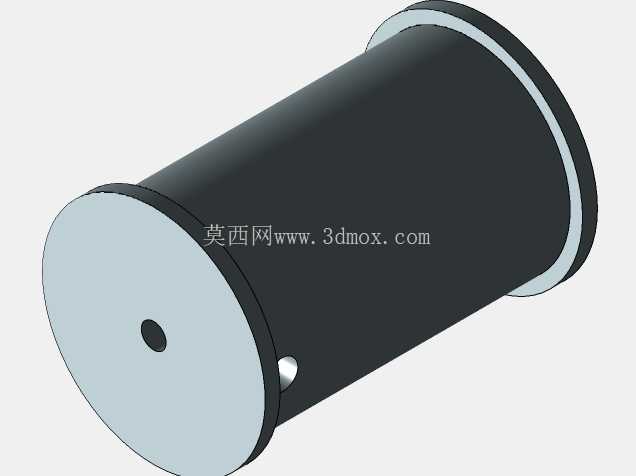

　　整体倾斜角度固定，输送面为窄幅平皮带结构，带宽尺寸适配小型片状、块状工件的输送需求，皮带两端采用光面辊筒作为张紧与回转支撑，下端辊筒为无动力从动结构，上端辊筒可对接动力输入轴，通过联轴器连接减速电机即可获得输送动力，也可根据工位需求改为无动力重力下滑结构，依靠工件自身重力沿倾斜皮带完成下滑输送。设计阶段优先考虑了安装调试的便捷性，上端的安装支架采用L型折弯结构，与辊筒支撑座之间预留了调节余量，可在安装时微调皮带的张紧度，避免皮带长期运行出现打滑、跑偏问题；皮带两侧没有设置额外的挡边结构，依靠皮带自身的宽度余量限制工件的横向偏移，适合输送外形规则、重心稳定的小型工件，若需输送易滚动的工件，可在后期加装可拆卸式侧挡条，不需要改动主体安装结构。

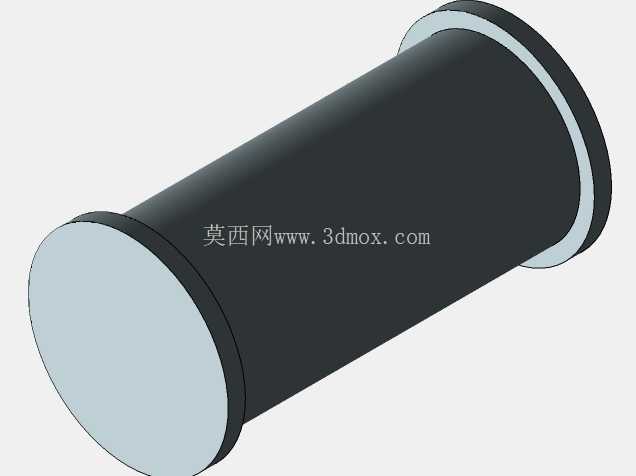

　　从结构强度来看，主体支架采用薄钢板折弯成型，在保证整体刚性的前提下控制了自身重量，侧装后不会对主设备框架造成额外的负载压力，辊筒采用空心轴结构，转动阻力小，长期运行磨损量低，日常维护仅需定期检查皮带张紧度与辊筒转动灵活性即可。该结构的外形尺寸紧凑，倾斜段的长度可根据实际工位的高度差进行同比例缩放，安装底座的孔位可根据现场安装面的螺孔位置做适配调整，不需要重新设计整体结构，能够快速适配不同生产线的转接需求。

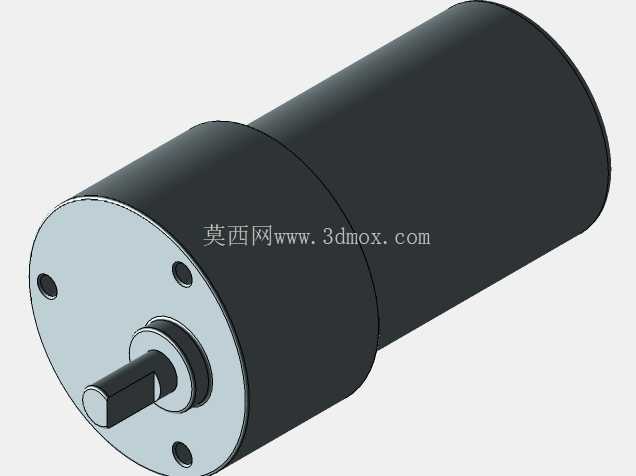

　　在实际应用场景中，这类小型倾斜输送单元常布置在主输送线与检测工位、包装工位、料盒之间，完成工件的斜向提升或者下滑送料，相比大型输送设备，其占用空间小，安装灵活，不需要复杂的电控系统即可投入使用，对于小批量多品种的生产线改造场景适配性极强。设计过程中规避了复杂的非标加工件，除折弯支架与辊筒外，其余紧固件均采用标准件，降低了加工与采购成本，同时皮带的更换操作简便，不需要拆解整体安装支架即可完成皮带的拆装更换，减少了设备停机维护的时间。上端的动力输入轴伸出端尺寸符合常规微型减速电机的输出轴标准，可直接适配市面上常见的24V直流减速电机或者小型交流减速电机，不需要额外加工转接轴套，进一步降低了配套选型的难度。
