碳钢材质轿车车架承载结构设计

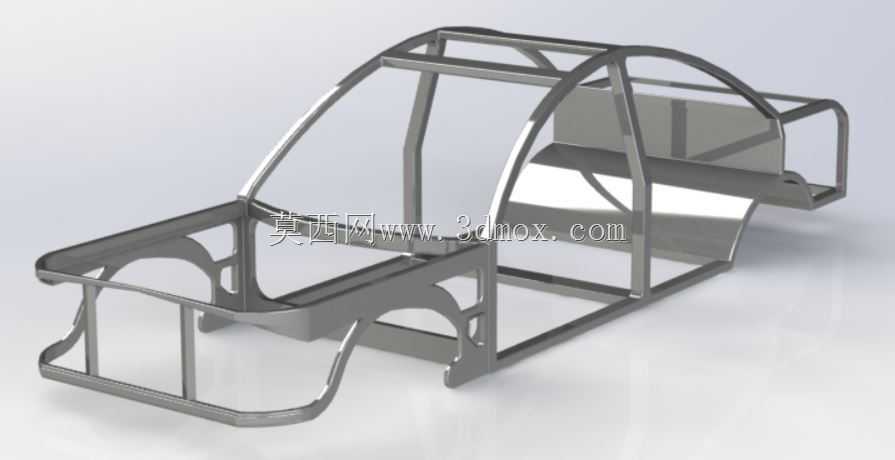

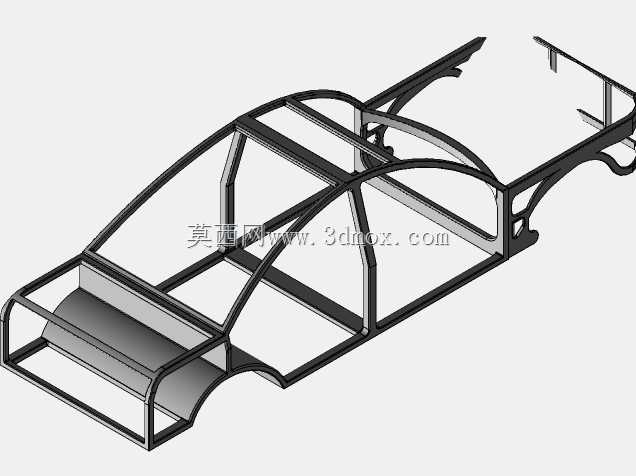

这套车架结构采用碳钢材质加工成型，整体重量控制在65公斤，尺寸边界对标常规家用轿车的外廓参数，没有绑定特定量产车型的底盘硬点，属于通用型承载框架方案，可用于车身结构教学、碰撞性能验证、改装车底盘基础搭建等多个场景。从结构设计逻辑来看，整个框架采用管材弯折+焊接拼接的成型思路，乘员舱区域做了环形加强箍设计，前围、侧围、后底板的衔接位置全部采用连续焊缝过渡，避免应力集中导致的结构失效。为了兼顾轻量化与结构刚度，设计阶段对非主要承力区域的构件做了挖空处理，这些挖空区域全部经过受力路径校核，避开了正面碰撞、侧面碰撞的力传导路径，不会削弱框架整体的抗变形能力。

在实际应用场景中，这类通用车架可以作为高校车辆工程专业的结构实验载体，不需要依托特定车型的配套数据，就能开展静态刚度测试、模态分析、碰撞仿真验证等实验项目；也可以作为低速定制车辆、特种作业代步车的底盘基础框架，只需要根据具体的外覆盖件安装需求，在对应位置加装安装支座即可，不需要对主框架做大规模改动。从安装边界来看，框架前部预留了动力总成的安装空间，横向宽度可以适配常规的横置动力单元布局，两侧纵梁的安装孔位预留了足够的调整余量，可兼容不同规格的悬架安装点；乘员舱区域的环形结构内部净宽满足常规双排座椅的布置要求，顶部的弧形横梁既可以作为顶棚的安装基础，也能在车辆发生翻滚时提供足够的支撑力，避免舱体变形侵入乘员生存空间。

结构细节上，侧围的门框位置做了双层管材叠加设计，在侧面碰撞发生时，双层结构可以通过自身的溃缩变形吸收大部分冲击能量，减少传递到乘员舱内部的冲击力；底板区域的横向横梁间距经过优化，既可以承载电池组、内饰件等附属部件的重量，也能在正面碰撞时将前部的冲击力均匀分散到整个框架结构上，避免局部受力过大出现弯折。整个框架的所有弯折部位都采用大圆弧过渡，没有锐角结构，一方面可以减少焊接加工时的应力集中问题，另一方面也能避免安装过程中尖锐边角对操作人员造成划伤。针对后续的FEA测试需求，框架的所有构件壁厚都做了统一参数标注，网格划分时可以直接提取实体特征，不需要额外做几何清理，侧面碰撞的测试点位已经在侧围中部做了标记，可直接对应碰撞壁障的接触位置，减少测试前的准备工作量。

从装配适配性来看，框架后部的尾段结构预留了储物舱或者动力后置单元的安装空间，纵梁尾部的安装平面平整度控制在机械加工的常规公差范围内，可直接安装后防撞梁、后悬架等附属部件，不需要额外做铣平加工。整个框架的表面处理预留了喷涂、电泳等工艺的操作空间，所有管材的接口位置都做了密封处理设计，避免后期使用过程中管材内部进水出现锈蚀问题，延长结构的整体使用寿命。不同于量产车型的专用车架，这个通用框架的所有安装点位都预留了调整余量，设计人员可以根据不同的使用需求，在主框架基础上拓展安装各类附属构件，不需要破坏主承力结构的完整性，适配性更强。
