多辐条乘用车轮毂结构三维设计

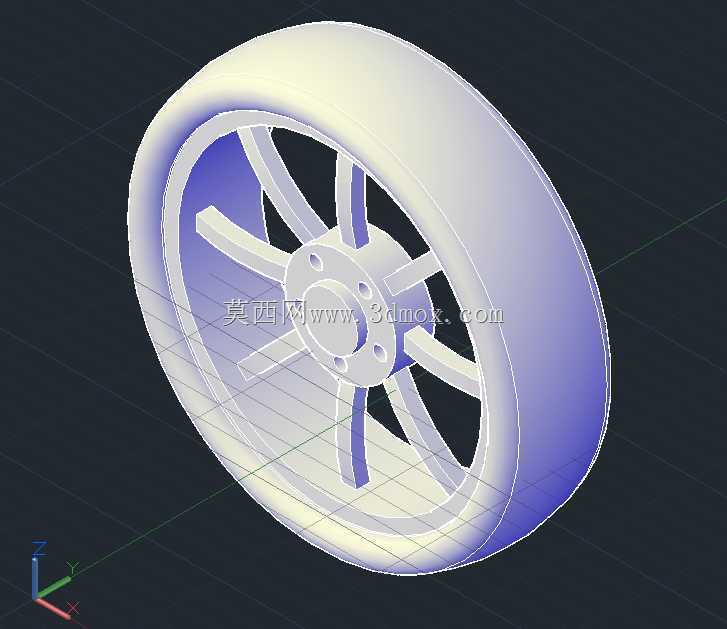

　　在乘用车底盘行走系统的设计环节中，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接决定了行驶过程中的载荷传递效率、转向响应精度以及整车NVH表现。这款轮毂的三维结构设计，首先围绕日常铺装路面行驶的核心场景展开，适配普通家用紧凑型乘用车的使用需求，可覆盖城市通勤、近郊非铺装路面轻度通行等常见工况，既需要承受车辆静止状态下的垂直静载荷，也要应对加速、制动过程中产生的纵向冲击力，以及转向、过弯时传递的横向侧倾力矩，同时还要为制动系统预留足够的安装与散热空间。从结构设计思路来看，这款轮毂采用了七辐条对称式布局，轮辐从中心安装盘位置向外呈放射状延伸至轮辋内侧，每根轮辐的截面采用渐变式设计，靠近中心安装座的位置截面厚度更大，

　　可有效分散螺栓连接位置的集中应力，向轮辋延伸的过程中截面逐步收窄，在保证结构强度的前提下尽可能降低整体重量，减少簧下质量，提升悬架系统的响应速度。中心安装盘位置设置了五个均匀分布的螺栓安装孔，孔位的分度圆直径严格匹配主流紧凑型乘用车的轴头法兰尺寸，安装面预留了0.15mm的平面度公差要求，可保证轮毂与轴头法兰贴合紧密，避免高速行驶时出现轮毂抖动的问题。安装盘中心设置了定位中心孔，装配时可与轴头的定位凸台配合，实现轮毂的快速同轴定位，降低装配时的同轴度误差，减少轮胎动平衡的校正配重需求。轮辋部分采用标准的深槽式结构，轮缘位置做了圆弧过渡强化处理，可避免轮胎拆装过程中出现轮辋边缘刮伤，同时在轮胎充气后能提供足够的抱紧力，

　　防止车辆急加速或紧急制动时轮胎与轮辋之间出现相对滑转。轮辋的宽度尺寸适配16英寸规格的民用子午线轮胎，胎圈座位置的角度与尺寸公差严格符合行业通用标准，可保证与轮胎胎圈的紧密贴合，避免高速行驶时出现漏气问题。在安装边界的设计上，轮辐背面预留了足够的避空空间，可适配常见的浮动式通风刹车盘与单活塞制动卡钳，不需要额外加装垫片即可完成装配，轮辐之间的镂空间隙也能为制动系统提供足够的通风通道，车辆连续制动时，行驶产生的气流可通过轮辐间隙快速带走刹车盘表面的热量，避免制动系统出现热衰减。从结构强度的设计逻辑来看，对称式的辐条布局可让各个方向的载荷均匀传递到每一根轮辐上，当车辆通过减速带或者路面坑洼时，冲击力从轮辋传递到轮辐的过程中，

　　会通过辐条的渐变截面逐步分散，不会在局部位置产生应力集中点，可有效降低长期使用后出现辐条疲劳开裂的风险。同时，这种开放式的辐条设计也降低了轮毂整体的转动惯量，车辆起步时的动力响应会更直接，制动时也能减少刹车系统的负荷。在三维建模的过程中，所有的安装孔位、配合面都做了参数化关联设计，如果需要适配不同车型的孔距参数，只需要调整中心安装盘的螺栓孔分度圆直径、中心孔尺寸，就可以快速衍生出不同规格的衍生型号，不需要对整体轮辐、轮辋结构做重新设计，可大幅缩短同系列不同规格产品的开发周期。轮辋与轮辐的连接位置做了圆角过渡处理，避免直角连接带来的应力集中问题，圆角半径根据不同位置的载荷大小做了差异化设置，载荷传递路径上的圆角半径更大，非主要承载位置的圆角在满足铸造工艺要求的前提下适当缩小，兼顾结构强度与外观的协调性。
