汽车车架侧面碰撞性能分析结构

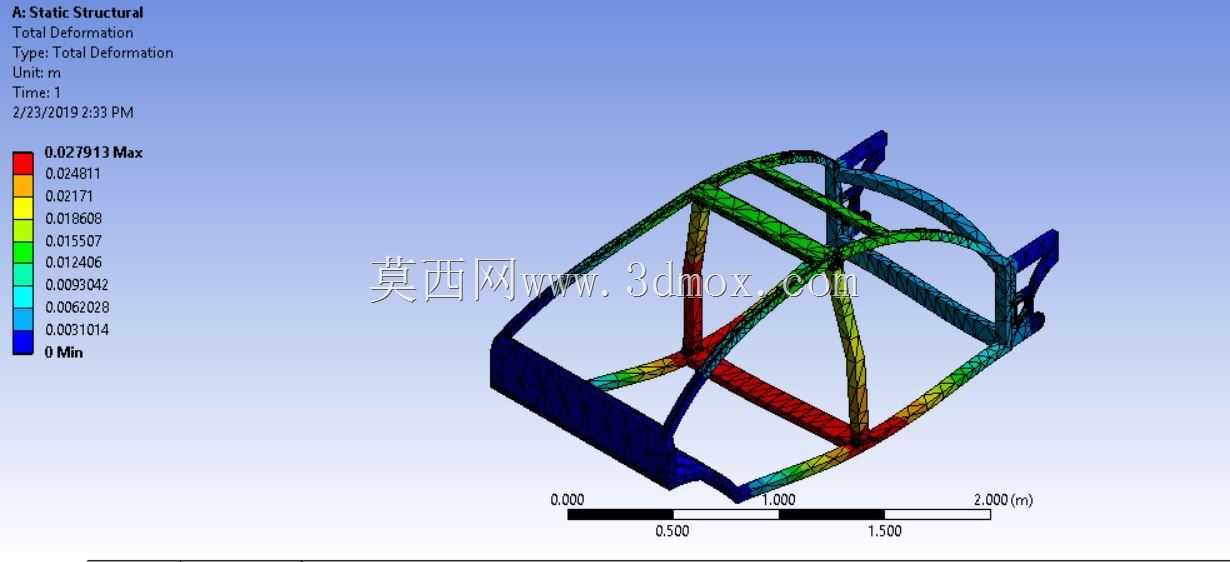

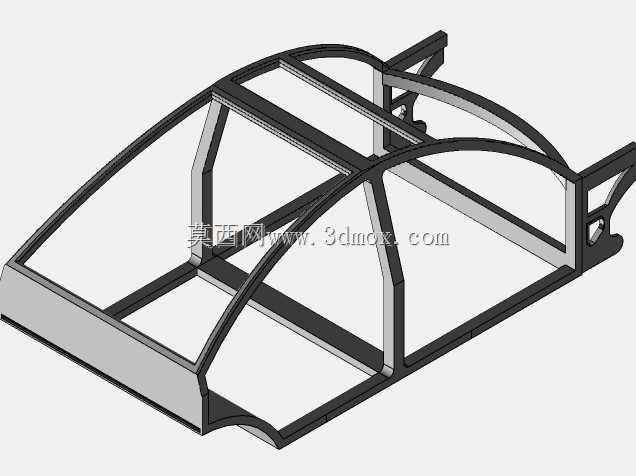

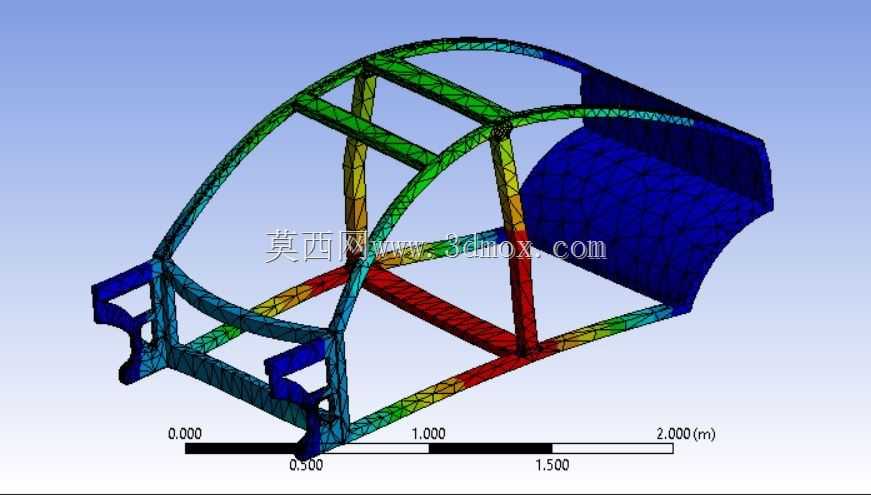

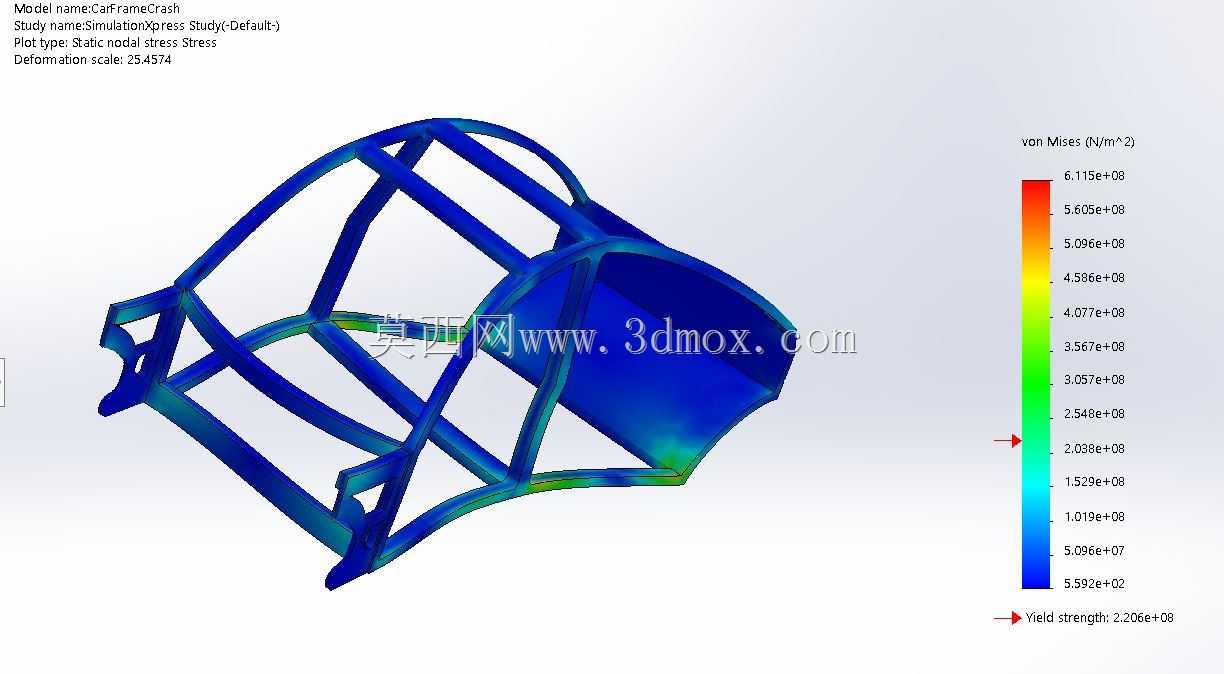

在乘用车被动安全开发环节，车架侧面碰撞的结构响应直接决定乘员舱的生存空间完整性，该结构针对侧面柱碰、侧面车对车碰撞两类高频事故场景做力学性能验证，覆盖城市道路路口剐蹭、高速路段侧向撞击等真实行驶工况下的承载需求。整个车架采用桁架式空间结构布局，纵向主纵梁沿车身前后方向贯通，A柱、B柱、门槛梁形成闭合的侧面传力路径，顶部横梁与底部横向加强梁共同构成环形受力框架，避免碰撞过程中乘员舱出现过大的侵入量。从尺寸边界来看，结构整体长度控制在2米区间，宽度适配常规A级车的车身安装边界，各梁杆的截面尺寸根据传力路径的载荷分布做差异化设计，碰撞接触区域的杆件采用更高的截面模量，非核心传力区适当优化截面以控制整体重量。设计过程中先通过三维建模完成各杆件的空间位置匹配，确保所有梁架的连接节点完全对齐，避免出现传力中断的硬点，再导入仿真环境施加100000牛顿级别的侧向冲击载荷，观察不同区域的应力分布云图，识别出初始设计中应力集中、变形量超标的薄弱位置。仿真结果显示，原空心杆件结构在高载荷冲击下，B柱下端与门槛梁连接位置、前纵梁与A柱衔接区域的应力超过材料屈服极限，无法维持乘员舱的结构完整性，优化方向上可在应力集中区域增加交叉支撑杆件，重构侧向载荷的分流路径，将集中载荷分散到更多相邻的承载构件上，同时可将核心受力杆件从空心结构替换为实心构型，或是更换更高强度的材料牌号，在不额外增加过多重量的前提下提升结构抗冲击能力。这类结构分析的核心价值在于，不需要制作实体样件就能提前识别结构设计的缺陷，在开发阶段就完成多轮迭代优化，大幅降低后续实车碰撞试验的成本，同时也能平衡车身轻量化与碰撞安全性能的矛盾，既避免结构冗余带来的整车重量上升、油耗增加问题，也防止结构强度不足导致的碰撞安全风险。实际工程应用中，这类车架碰撞分析的结果还会和乘员约束系统的参数做匹配，根据车架的变形量、侵入速度来调整安全气囊的点火爆破时间、安全带的预紧触发逻辑，实现整车被动安全系统的协同匹配，最终满足侧面碰撞工况下的乘员保护要求。
