SENAI教学用台式桌虎钳结构设计

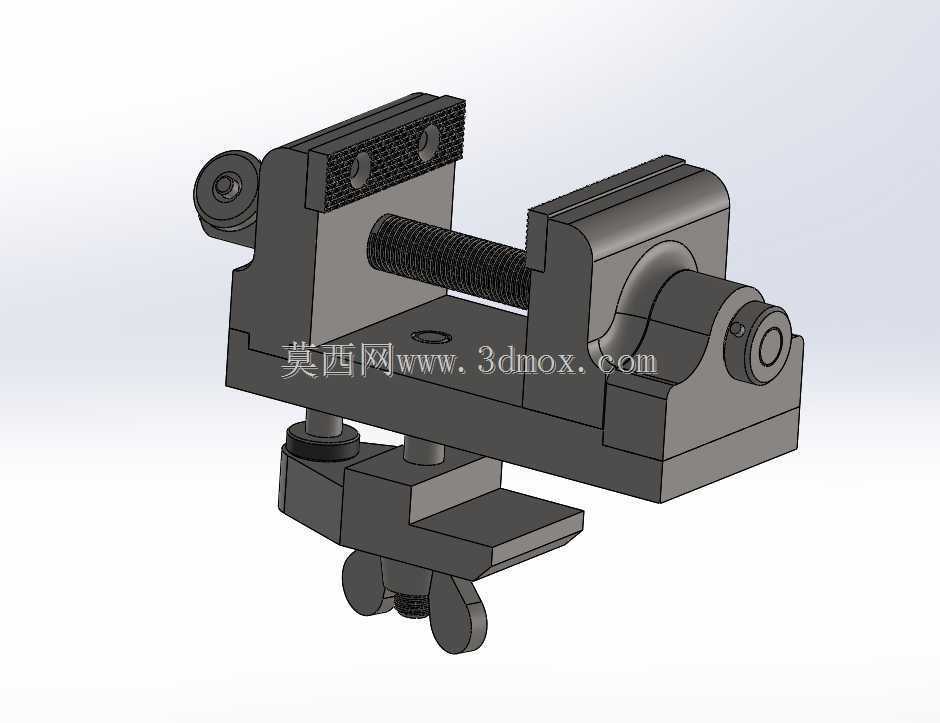

　　这款台式桌虎钳是面向钳工实训、小型零件加工作业场景设计的手动夹持工装，整体采用螺杆传动的经典夹紧结构，搭配底部可快速锁紧的桌夹式安装结构，无需在工作台面打孔固定，可灵活适配不同厚度的工作台边缘，在实训教学场景、家庭DIY作业、小型维修工位中都能稳定发挥夹持作用。从结构设计逻辑来看，钳身主体采用一体式滑轨基座设计，活动钳身沿基座的导向滑轨做直线往复运动，避免夹紧过程中出现钳口偏移、抬升的问题，传动螺杆采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因加工过程中的振动出现松脱，同时梯形螺纹的传动效率适中，既不会出现操作费力的问题，也能保证足够的夹紧力输出，满足小型金属零件锉削、钻孔、打磨，以及塑料件、木质小工件的修配作业需求。

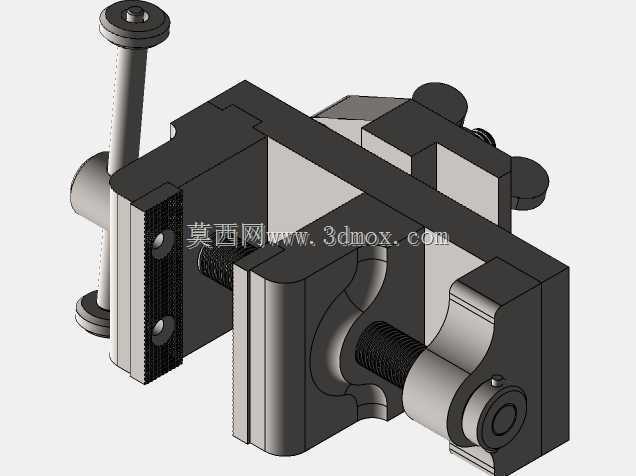

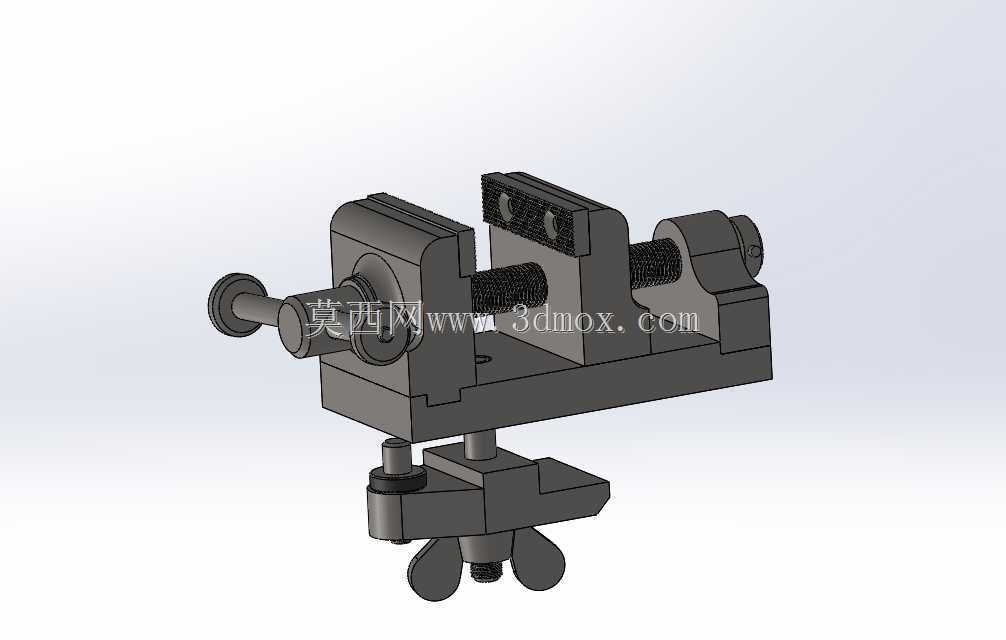

　　钳口部分采用可更换式钳口板设计，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可更换带软质垫层的钳口板，避免夹伤已加工的工件表面，钳口的开合行程覆盖常规小型零件的夹持尺寸范围，可满足绝大多数实训作业、小型维修场景的工件夹持需求。底部的安装锁紧结构采用蝶形螺母配合压紧压块的设计，无需额外工具即可徒手完成虎钳在工作台边缘的装拆，压块与工作台接触的端面做了防滑纹理处理，夹紧后虎钳不会在加工受力时出现移位，同时整个安装结构的高度尺寸经过优化，不会占用过多工作台下方的腿部活动空间，适配常规厚度的实训工作台、家用工作台的安装边界。

　　从设计细节来看，固定钳身与活动钳身的导向配合面预留了合理的间隙，既保证活动钳身滑动顺畅无卡滞，也避免间隙过大导致夹持精度下降，螺杆端部的操作手柄采用加长摇臂设计，操作时力臂更长，施加较小的握力即可获得足够的夹紧力，手柄端部做了圆滑过渡处理，长时间操作也不会出现硌手的问题。整个虎钳的结构没有冗余的复杂零件，所有传动部件都暴露在易维护的位置，日常使用中仅需定期在螺杆、滑轨配合面加注润滑脂即可保证长期顺畅运行，非常适合教学场景中让学员理解手动夹具的传动原理、结构组成，也能满足日常小型加工作业的实际夹持需求。

　　在实际使用场景中，这类小型台虎钳常被布置在钳工实训台的边角位置，供学员完成基础钳工技能训练时夹持工件，也会被小型维修工位、电子装配工位用来夹持小型零部件完成焊接、修配、组装作业，相比重型台虎钳，它的整体重量更轻，装拆灵活，不需要永久固定在工作台面上，可根据作业需求随时移动位置，适配多工位轮转的使用需求。设计过程中针对钳身的受力路径做了优化，夹紧力从活动钳身通过螺杆传递到固定钳身，再通过基座传递到底部的安装结构，整个受力路径上的零件截面尺寸都经过受力校核，在满行程夹紧的状态下，钳身不会出现明显的形变，保证夹持的稳定性，同时在保证结构强度的前提下，尽可能缩减了非受力部位的材料厚度，控制整体重量，提升便携性。
