多腔侧抽芯注塑模具结构设计

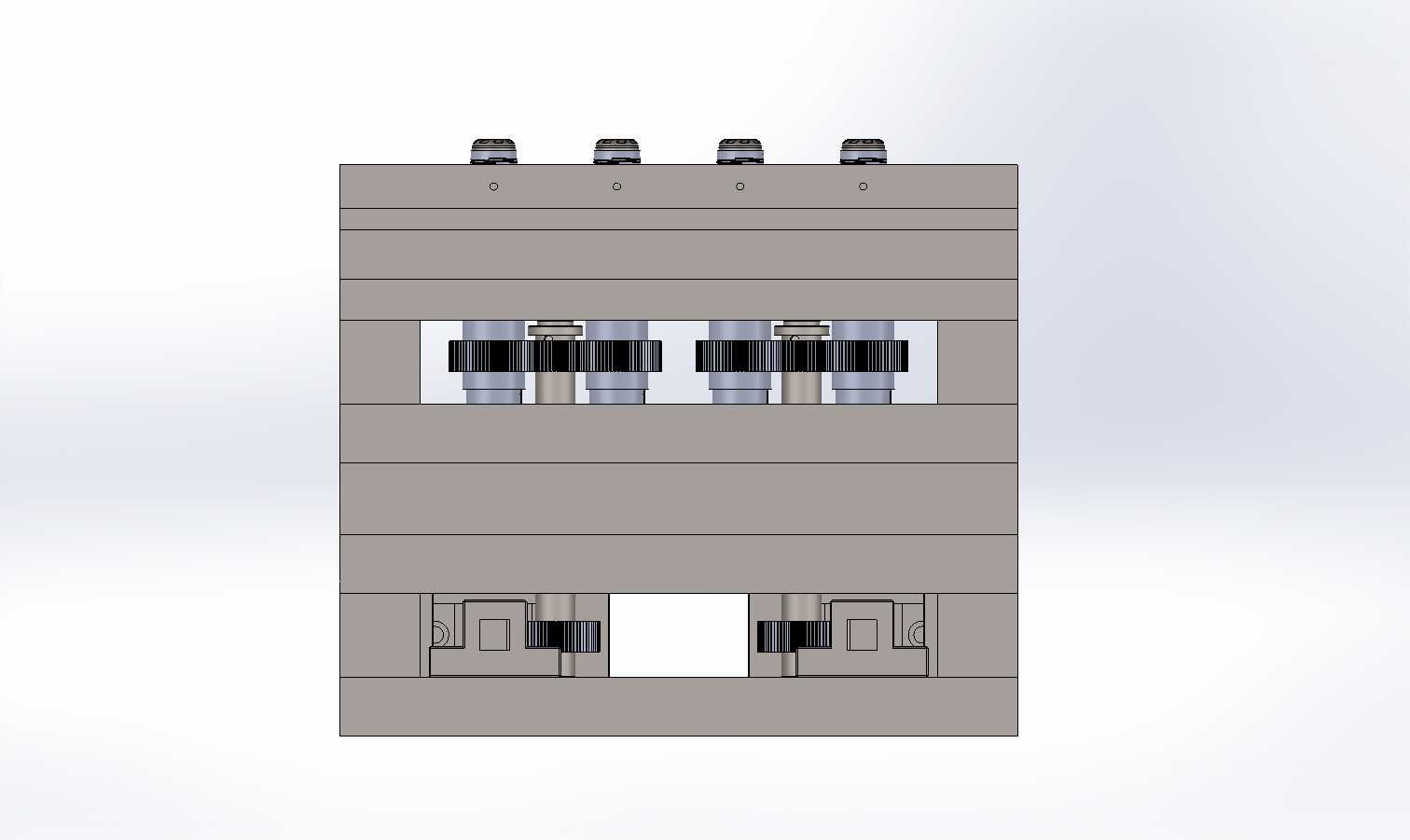

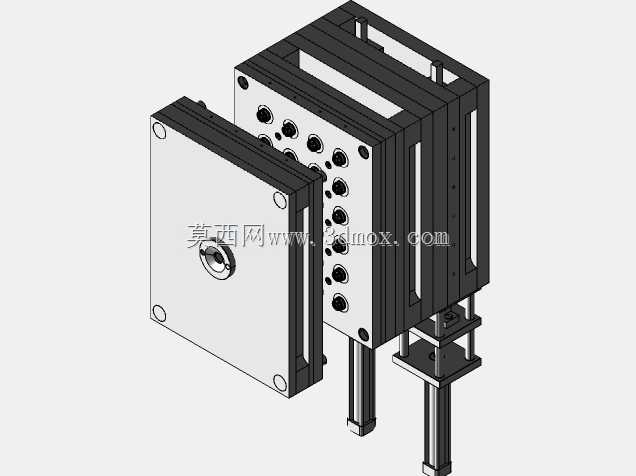

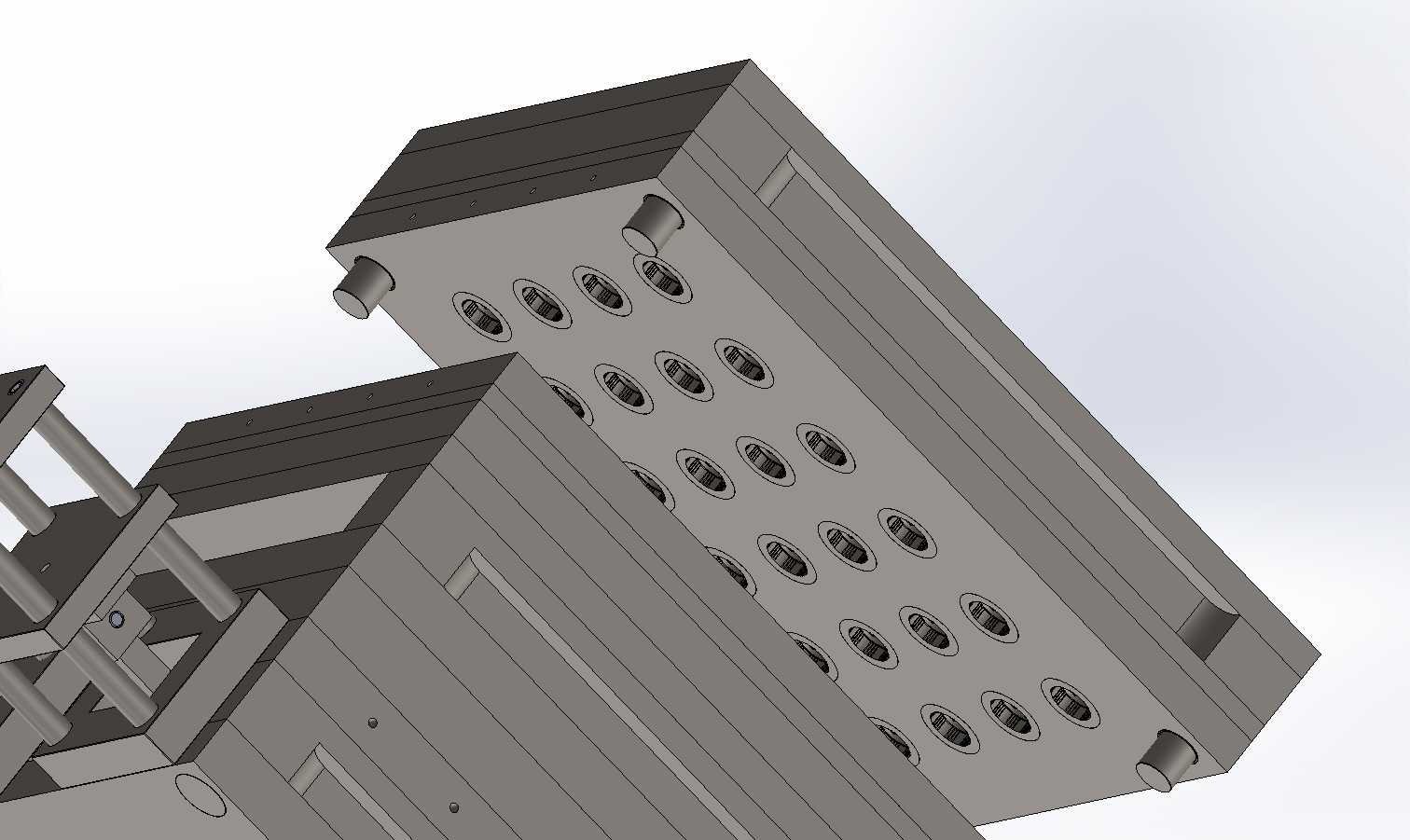

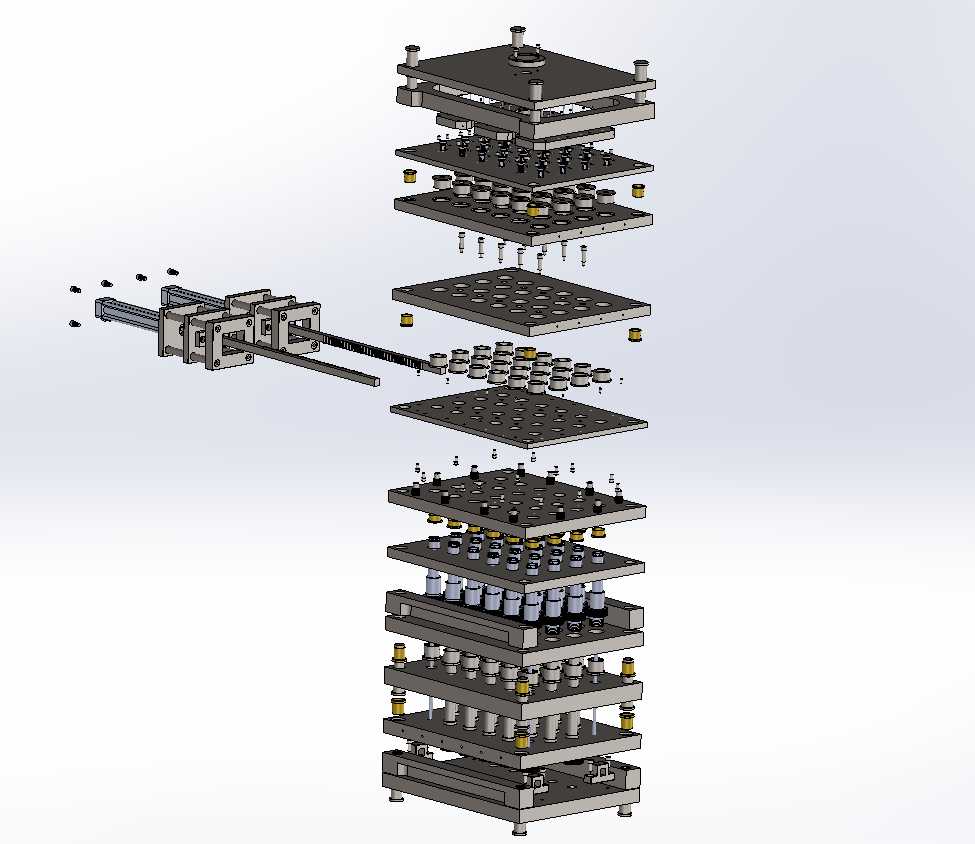

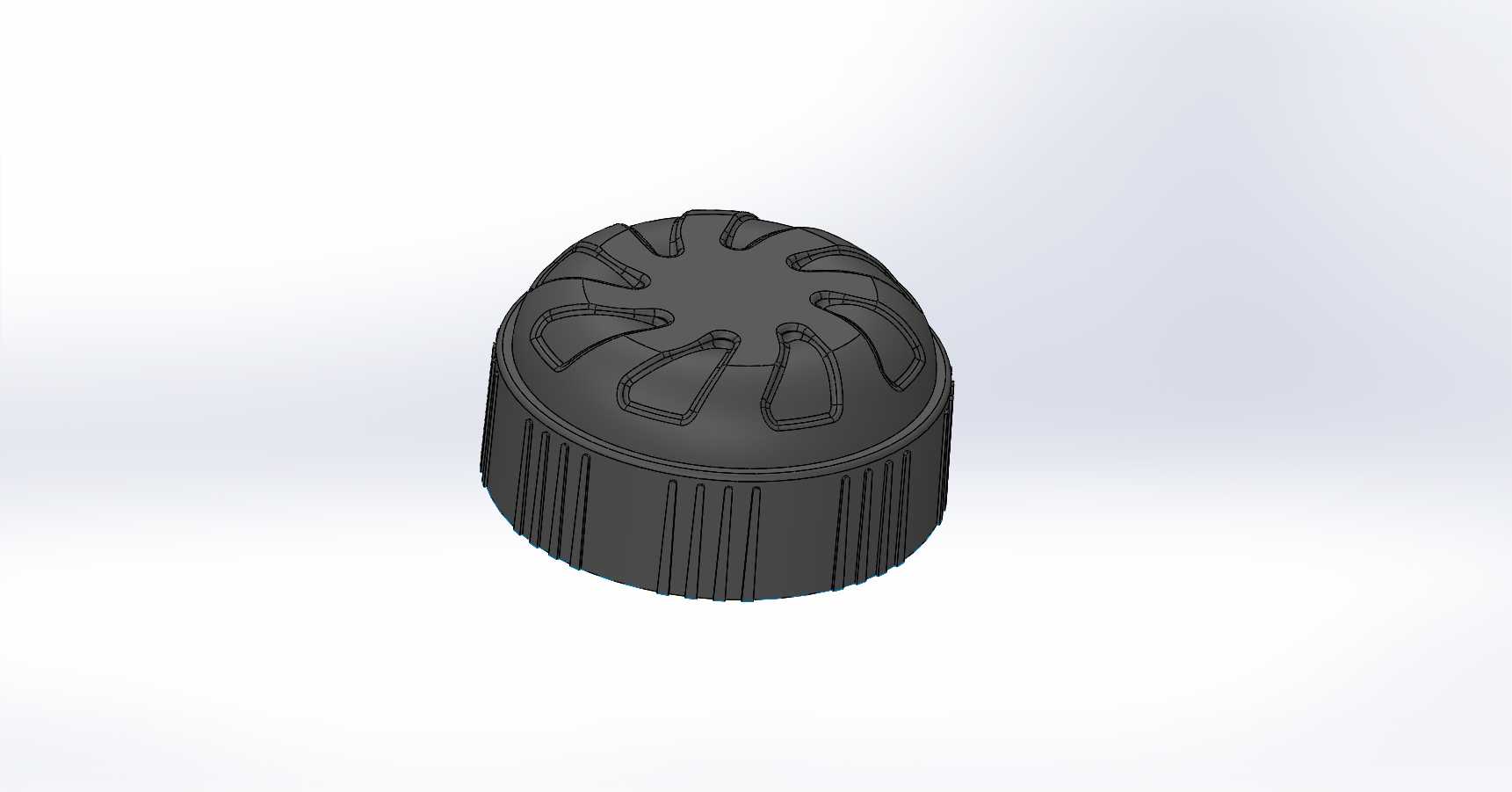

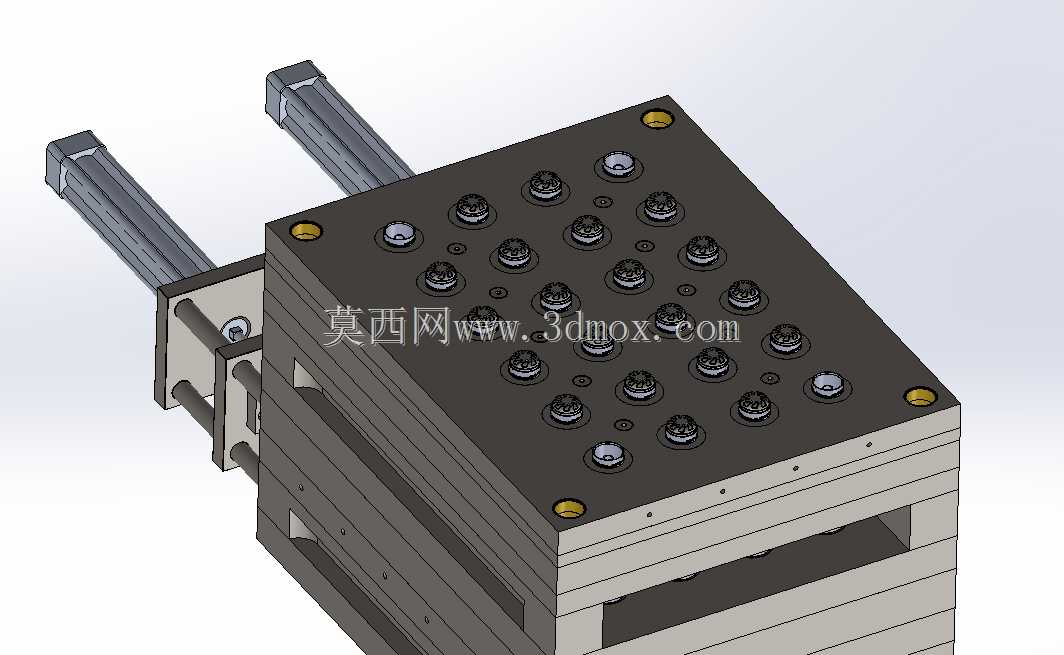

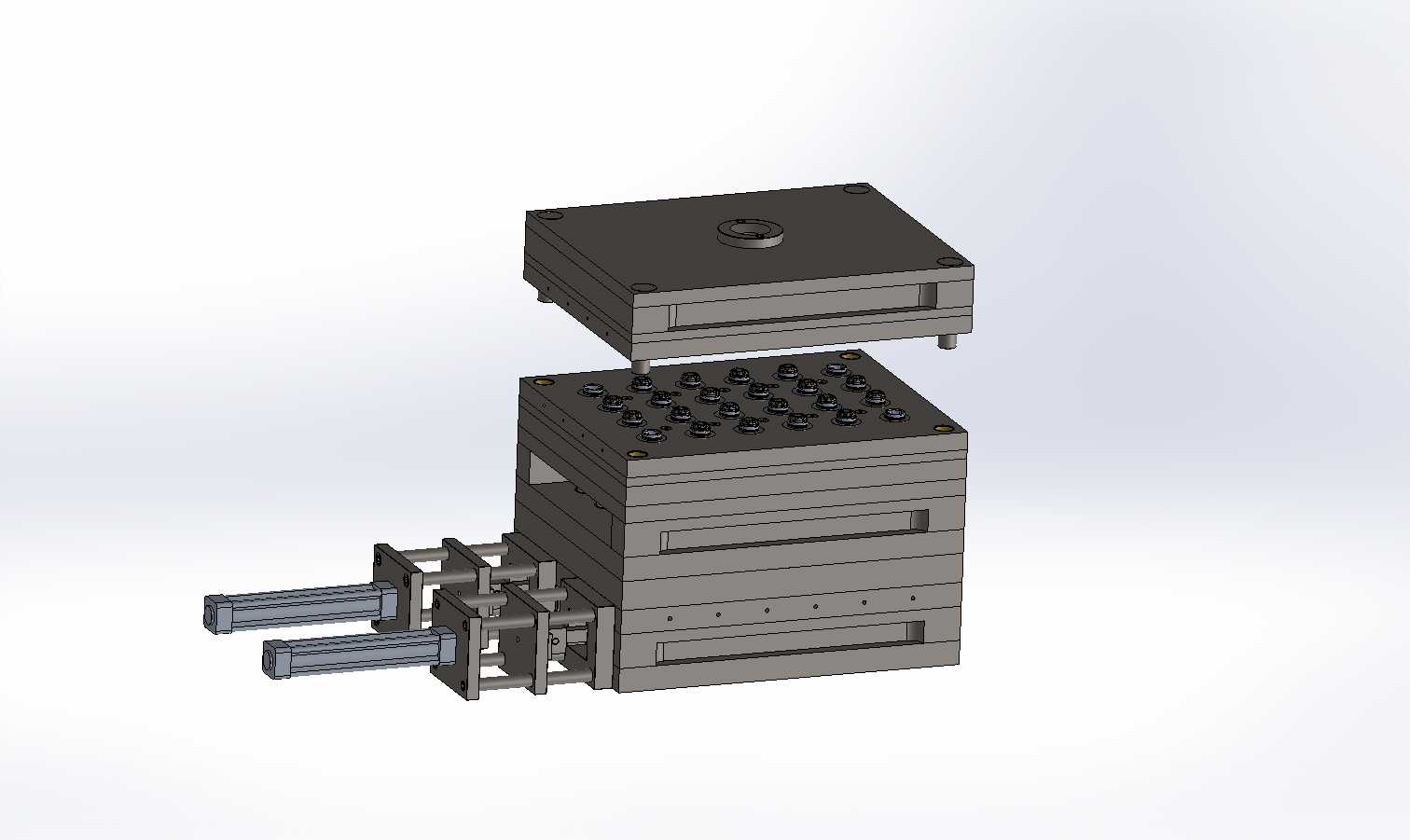

这套模具主要应用于小型精密塑胶零部件的批量注塑生产场景，常见于消费电子配件、小型家电结构件、日用塑胶制品的量产环节，适配卧式注塑机的安装使用需求，能够在连续生产周期内稳定完成塑胶熔体的充填、保压、冷却、脱模全流程作业，满足大批量生产下的尺寸精度与成型质量要求。模具采用叠层模架结构设计，整体分为定模侧与动模侧两大主体部分，定模侧设置有主流道衬套与定位环，能够快速与注塑机射嘴对准定位，减少安装调试的对位时间；动模侧集成了侧抽芯机构与顶出脱模组件，针对产品侧面存在的倒扣结构，采用双侧油缸驱动的滑块抽芯结构，在开模前先完成侧向型芯的抽出动作，避免脱模过程中拉伤产品侧壁，保证成型产品的外观完整性与尺寸精度。模架内部排布有多组成型型腔，采用平衡式流道布局设计，能够让塑胶熔体在注射过程中均匀填充到每一个型腔内部，减少各型腔之间的充填时间差，降低不同模穴产品的尺寸偏差，提升批量生产的良品率。冷却系统采用随形水路设计，围绕型腔与型芯的成型表面均匀排布冷却水道，能够在保压完成后快速带走型腔内塑胶件的热量，缩短成型冷却周期，提升整体生产效率，同时避免因冷却不均导致的产品翘曲、缩痕等成型缺陷。模具的安装边界充分考虑了常规卧式注塑机的拉杆间距、最大模厚与最小模厚参数，模架四周设置有标准的压板槽位，能够快速完成在注塑机模板上的装夹固定；侧抽芯油缸的管路接口设置在模具外侧的操作侧位置，方便生产过程中的管路连接与日常维护，油缸的行程参数经过精准核算，既能够保证侧向型芯完全抽出不干涉产品脱模，又不会出现行程过大导致的滑块脱位问题。顶出机构采用推杆与推板结合的组合式顶出设计，顶出力分布均匀，能够在开模后平稳将成型产品从型芯上推出，避免顶出力集中导致的产品顶白、顶穿等不良问题，同时顶杆的排布位置避开了产品的外观面，保证成型产品的外观质量满足后续装配与表面处理的要求。整套模具的导向定位系统采用精密导柱导套配合结构，在定模与动模合模过程中提供精准的导向定位，减少合模过程中的错位偏差，保证型腔与型芯的同轴度，提升成型产品的尺寸稳定性，延长模具的连续生产使用寿命。
