仿古铜制敲击式响钟结构设计

这款响钟结构的建模，核心是围绕传统敲击钟的发声逻辑做的结构还原，最初做这个结构的出发点，是拆解传统钟类构件的振动发声原理，把实际钟表厂商沿用的成熟钟体结构做参数化还原，方便后续做同类发声五金件的结构复用。从实际应用场景来看，这类钟体结构既可以用在传统机械钟表的整点报时模块，作为敲击发声的核心执行件，也可以单独作为警示铃、装饰性敲击响件，用在小型工艺摆件、仿古五金装置、公共区域提示装置上，不同场景下对钟体壁厚、弧度的要求差异较大，建模时特意把钟壁的曲面参数做了可调整的约束，方便后续根据不同的发声频率需求修改壁厚与曲面曲率。

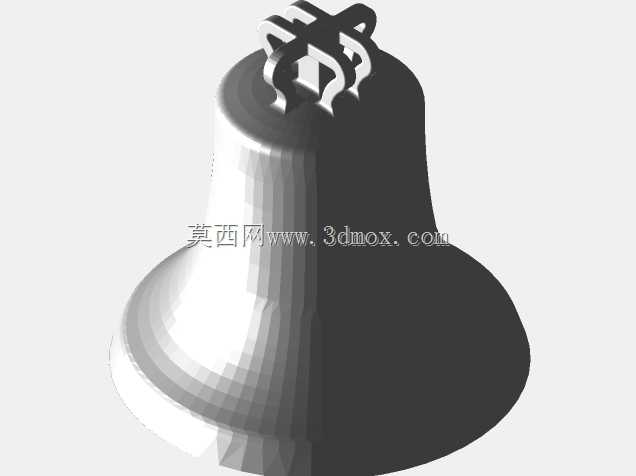

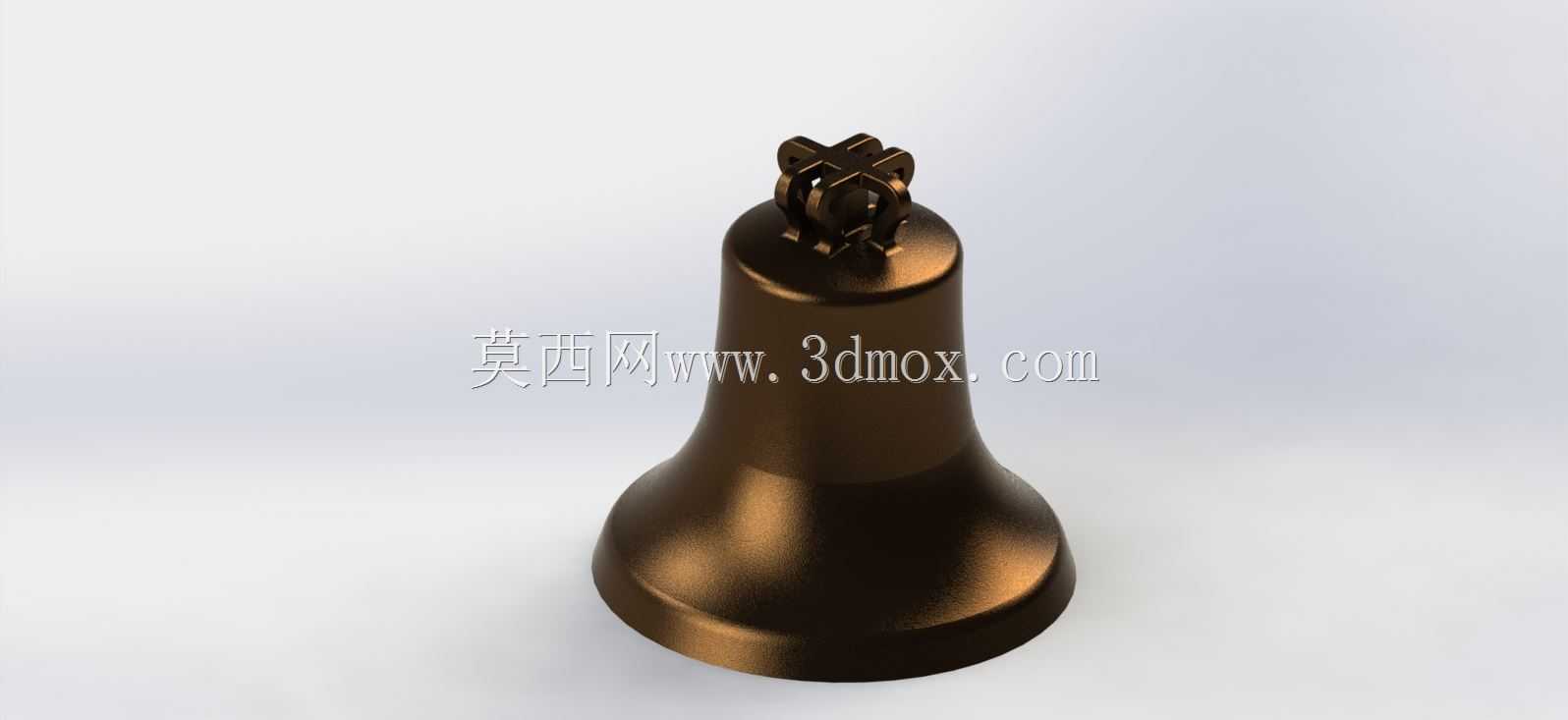

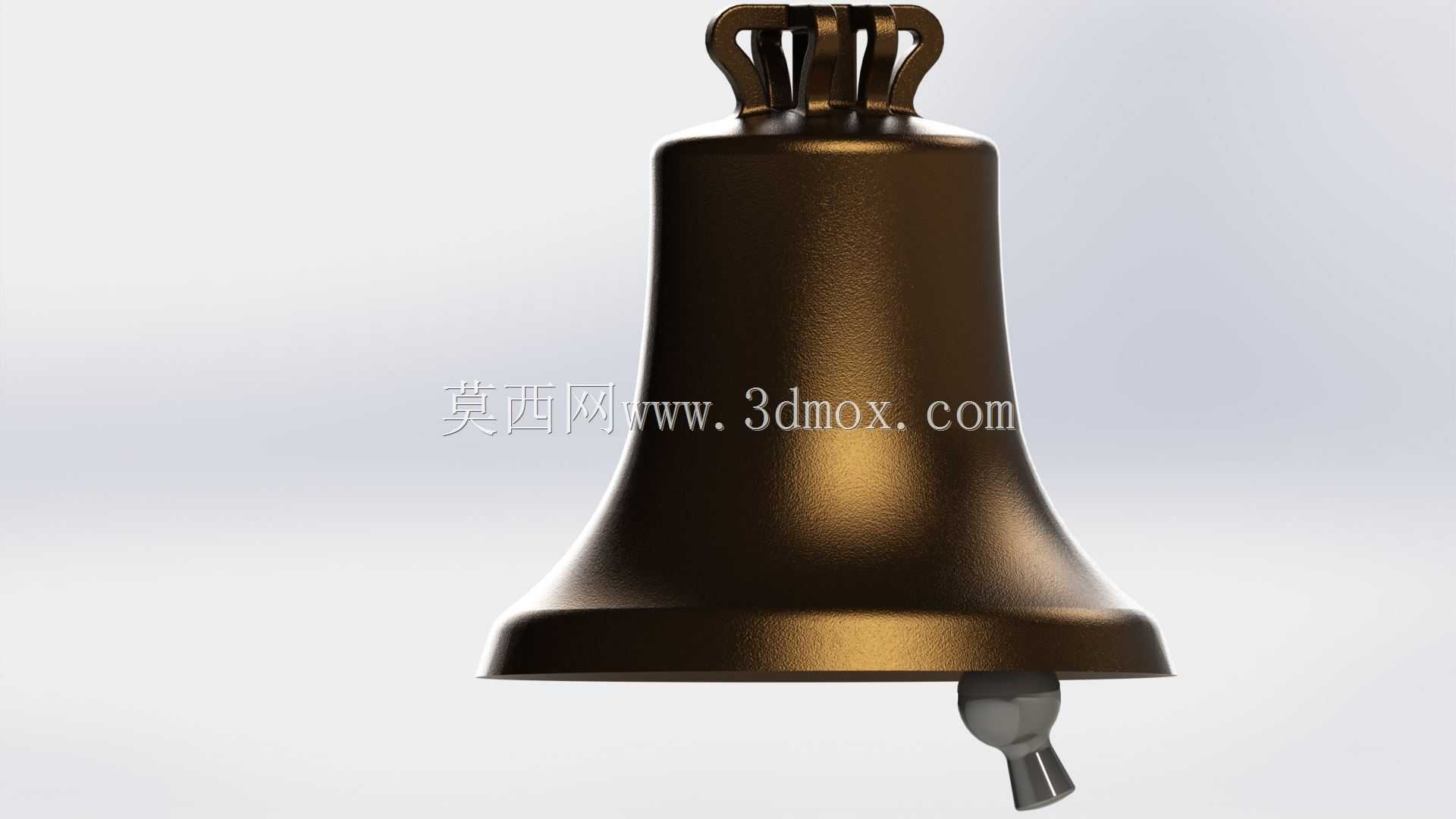

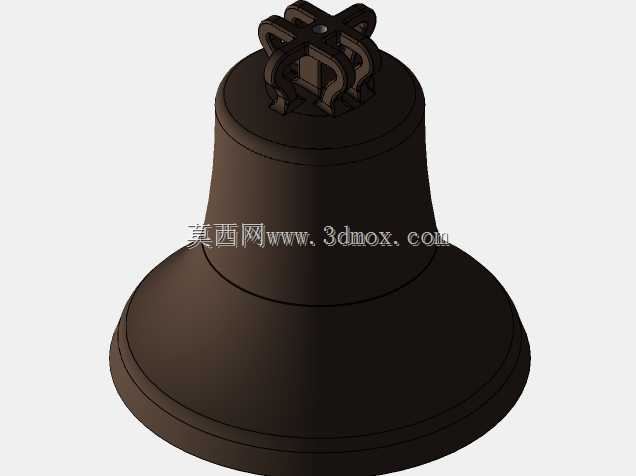

从功能特性来看，整个结构分为钟体、顶部挂接结构、敲击撞锤三个核心部分，钟体采用下宽上窄的渐扩式弧面结构，这种曲面不是随意做的造型，是参考实际铸铜钟的壁厚分布做的：靠近顶部挂接位置的壁厚相对更厚，往下到钟口位置壁厚逐步过渡减薄，这种壁厚分布能让敲击后的振动从钟体上部逐步传导到下部开口位置，形成更长的余振时长，避免声音发闷、余响过短的问题。顶部的挂接结构做了多筋条的桥式设计，不是单孔吊挂，四个并排的挂接筋条既可以分散钟体的吊挂载荷，避免长期悬挂后顶部出现应力断裂，也能减少吊挂结构对钟体振动的阻尼影响——如果挂接位置和钟体的接触面积过大，会吸收钟体的振动能量，直接导致发声响度下降、余响变短，所以建模时特意把挂接筋条和钟体顶部的连接位置做了窄边过渡，尽可能减少接触面积，保留振动传导的效率。下部的撞锤采用球面接触设计，撞锤的头部是圆弧球面，敲击位置对准钟体下部的最佳激振点，也就是钟口往上约六分之一钟体高度的位置，这个位置敲击能激发钟体的最优振动模态，避免出现杂频的异响。

设计思路上，整个建模过程没有做夸张的造型修改，完全参照实物钟的结构逻辑做1:1的参数还原：首先确定钟体的总高度与下口直径的比例，传统发声钟的高径比一般控制在1.2:1到1.5:1之间，这个比例区间的钟体发声共鸣效果最好，过高会导致声音尖锐，过宽会导致声音低沉发散；之后做钟壁的曲面放样，从顶部的小直径端面到下部的大直径钟口，用样条曲线控制曲面的弧度，同时给不同高度位置的壁厚做参数关联，保证壁厚过渡平滑，没有突变的结构——壁厚突变会导致振动传导时出现应力集中，不仅容易在长期敲击后出现裂纹，还会让振动在突变位置被反射，形成不协调的泛音。顶部的挂环结构做了圆角过渡处理，所有的棱边都做了R角处理，避免吊装时出现应力集中，也符合五金铸件的工艺要求，不会出现铸造尖角的缺陷。撞锤的摆杆长度也做了匹配设计，保证撞锤摆动到极限位置时，球面刚好和钟体内壁的激振点接触，不会出现敲击位置偏移、或者撞锤卡滞在钟体内部的问题。

从安装边界来看，整个钟体的顶部挂接结构的安装孔位做了统一的间距设计，四个挂接筋条的中心孔同轴度控制在0.1mm以内，既可以用穿销的方式做固定吊挂，也可以用螺栓锁紧的方式安装在报时机构的支架上，安装时需要注意钟体周围要预留至少15mm的空隙，避免钟体振动时和周边的固定结构接触，产生阻尼消音的问题。钟体下部的撞锤摆动行程需要控制在钟口内部，摆动角度不超过15度，避免撞锤敲击位置偏移到钟口边缘，导致钟口变形或者发声异常。如果是用在机械钟表的报时机构上，钟体的安装平面需要和撞锤的摆动平面保持垂直，保证撞锤每次敲击都能垂直作用在钟壁上，不会出现侧向滑移的问题。整个结构的壁厚设计也适配常见的铸造、钣金冲压或者3D打印工艺，如果是做金属铸件，最小壁厚控制在2mm以上，避免铸造时出现浇不足的缺陷；如果是做塑料件做装饰用途，壁厚可以调整到1.5mm，同时在钟体内壁做少量的加强筋，保证结构强度的同时不影响振动发声的效果。
