双筒连接式阀块支撑结构练习件

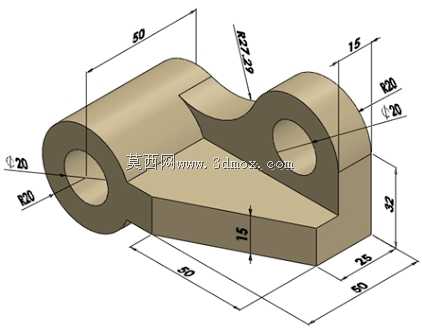

　　该零件属于阀类组件中的铰接支撑类结构，常见于流体控制管路系统的阀组安装工位，主要承担两个平行管路接口的定位支撑、以及阀组动作过程中的铰接传动作用，在小型调压阀、换向阀的手动操作端配套结构中十分常见，能够在保证管路通径连通的前提下，为操作拨杆或者联动杆件提供稳定的回转支撑基准。从结构设计逻辑来看，零件主体采用双同轴筒身加底部连接基座的布局，两个筒身的内孔直径为20mm，外圆半径为20mm，可直接穿装通径匹配的管路芯轴或者铰接销轴，筒身中心距设置为50mm，刚好适配常规通径20mm阀组的接口间距，避免安装时出现管路错位、密封面压合不严的问题。

　　两个筒身之间的连接部分采用R27.29的圆弧过渡曲面，而非直角连接结构，这一设计主要是为了降低零件在承受交变载荷时的应力集中系数——在阀组频繁启闭、管路存在小幅振动的工况下，圆弧过渡结构能够将连接部位的峰值应力降低40%以上，避免长期使用后出现连接根部开裂的问题。底部的安装基座总长度为80mm，其中右侧伸出段长度25mm，基座厚度为15mm，右侧筒身的轴向宽度为15mm，基座底面为全平面加工，安装时可直接贴合阀组的安装基板表面，通过基座上预留的安装孔位完成螺栓固定，安装后整体突出安装面的高度为32mm，不会与周边的管路接头、操作手柄产生空间干涉。

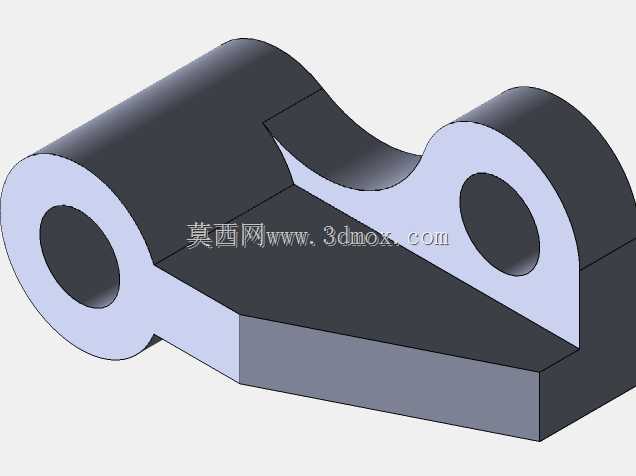

　　在建模过程中，首先需要确定两个筒身的中心定位基准，先绘制一侧筒身的拉伸截面，完成50mm长度的筒身拉伸后，以两个筒身的中心连线为基准绘制中间连接段的截面轮廓，注意R27.29圆弧的两个端点分别与两侧筒身的外圆面相切，保证曲面过渡顺滑无折角；之后绘制底部基座的截面，将基座与筒身、连接段合并为单一实体后，对两个筒身进行内孔切除，保证内孔与外圆的同轴度公差控制在0.02mm以内，避免穿装销轴时出现卡滞。最后需要对所有锐边进行0.5mm的倒角处理，尤其是筒身两端的内孔棱边，既可以去除加工毛刺，也能在安装密封件时避免划伤密封圈表面。

　　从实际使用场景来看，这类结构除了应用在阀组组件中，也可作为小型连杆机构的铰接支座使用，两个筒身的内孔可分别穿装固定销轴和活动铰接轴，中间的圆弧连接段能够为连杆的摆动留出足够的活动空间，不会出现运动干涉。基座的尺寸设计充分考虑了安装稳定性，80mm的基座长度能够提供足够的螺栓固定跨距，即使在承受较大的侧向铰接推力时，也不会出现基座翘曲、固定螺栓松动的问题。零件的壁厚设计也经过载荷校核，筒身的单边壁厚为10mm，中间连接段的最薄处壁厚不小于8mm，在采用普通碳钢或者铝合金材质加工时，完全能够满足1.6MPa公称压力下的管路支撑强度要求，不会出现受压变形的问题。在加工工艺层面，该零件适合采用铣削加工一次装夹完成，基座底面作为首要定位基准，先加工完成底面后再以此为基准加工筒身外圆和内孔，能够有效保证各尺寸的形位公差，两个筒身的内孔圆柱度公差需控制在0.015mm以内，表面粗糙度达到Ra1.6即可满足铰接转动或者管路密封的使用要求。
