NACA4415翼型固定翼实验无人机结构

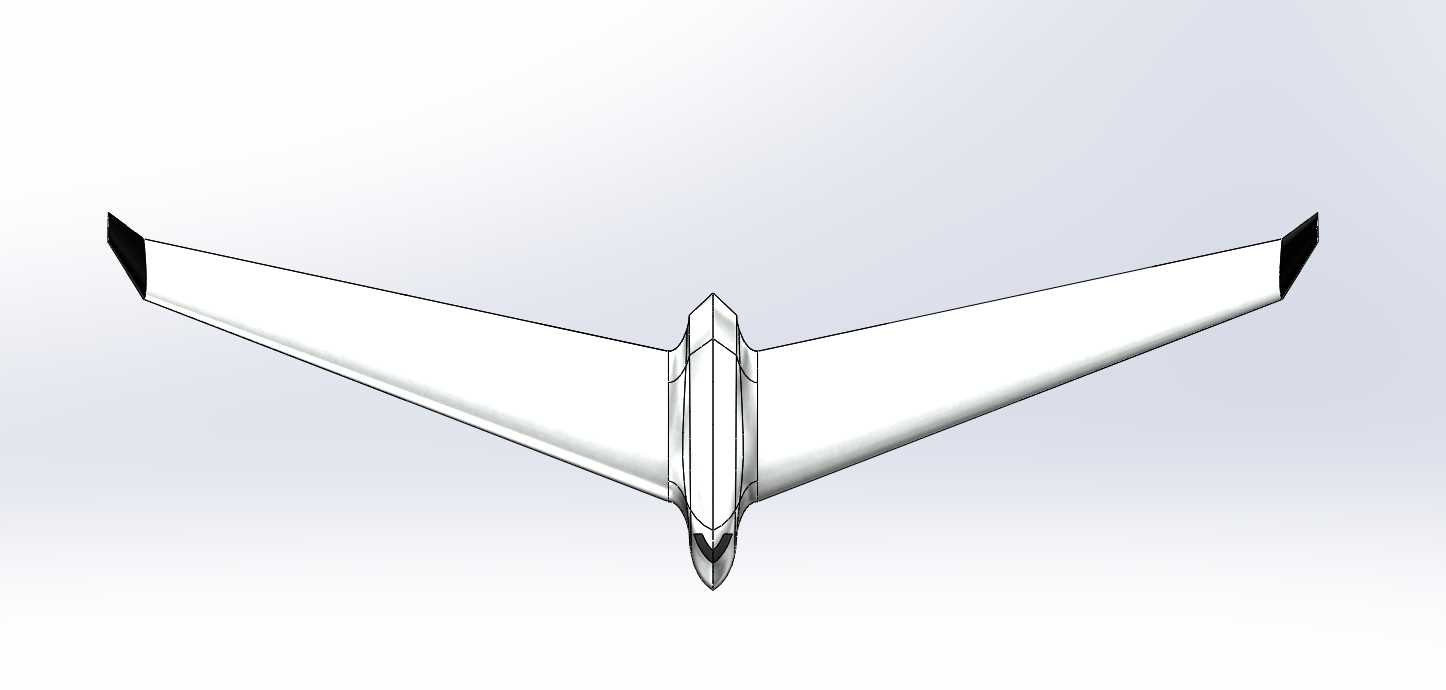

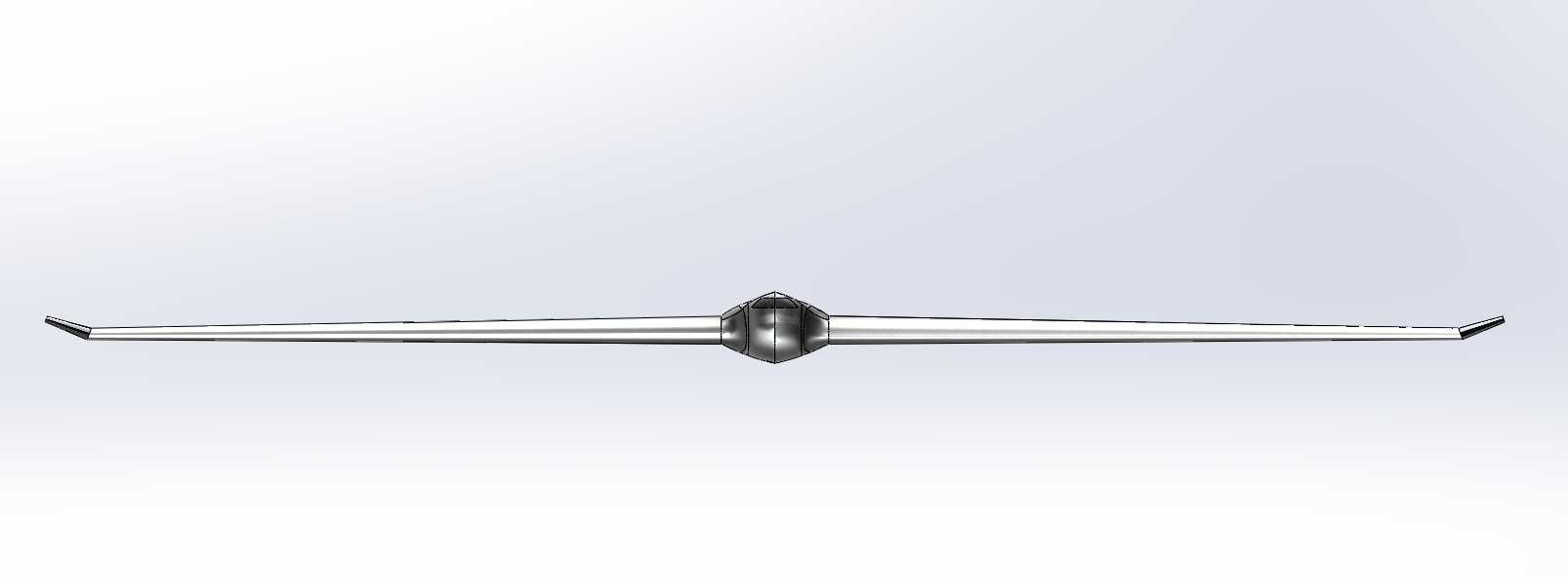

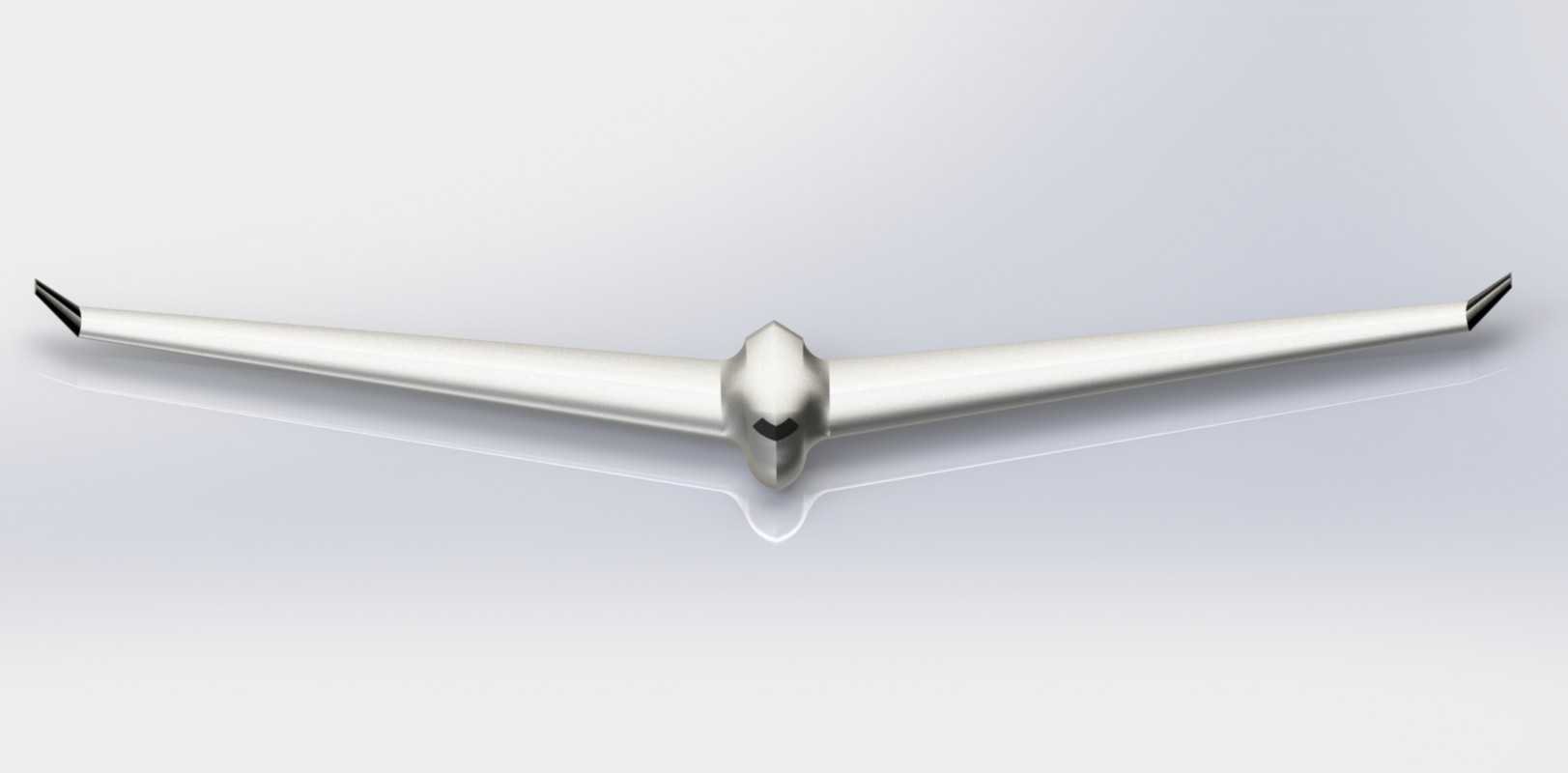

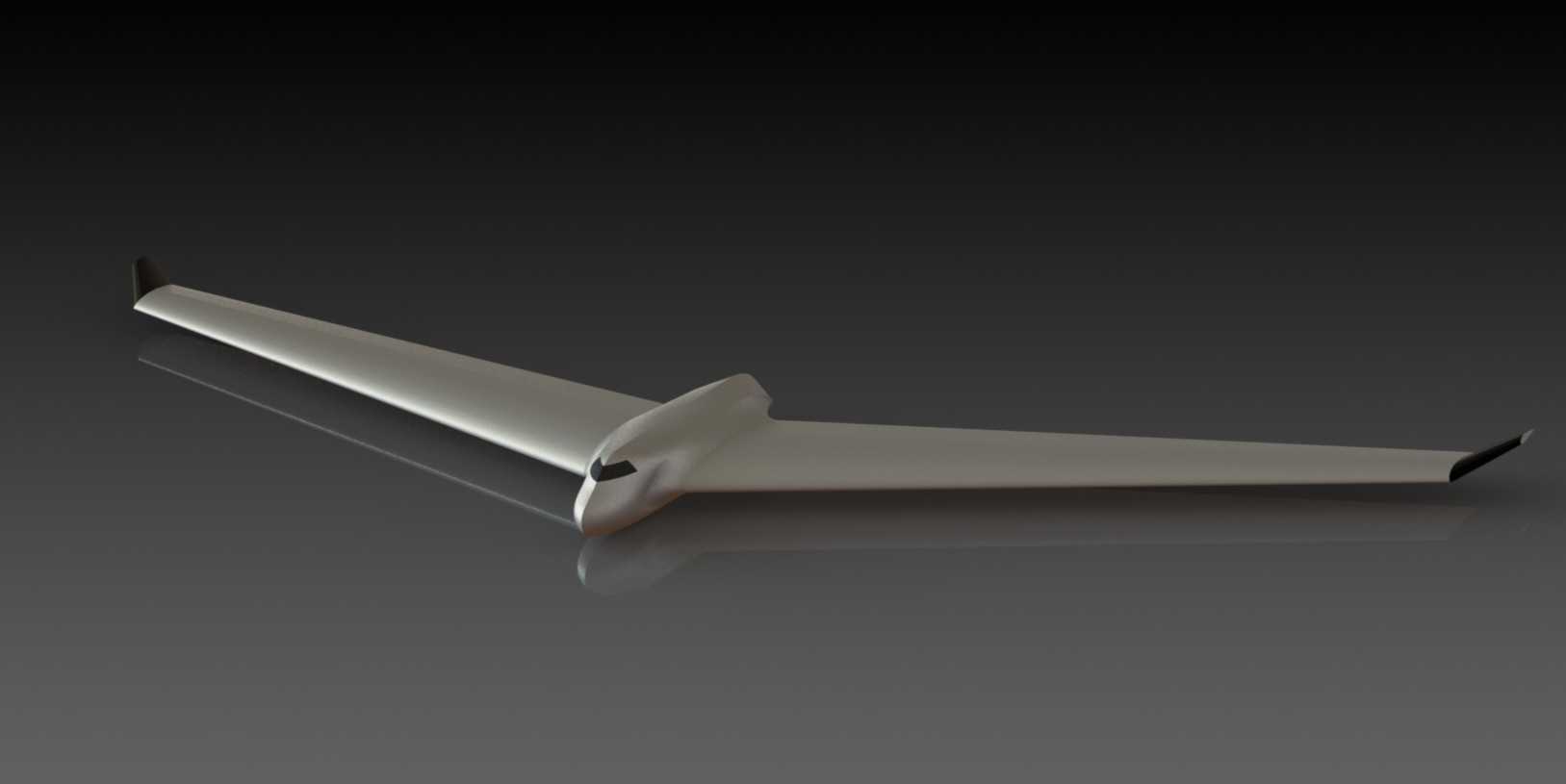

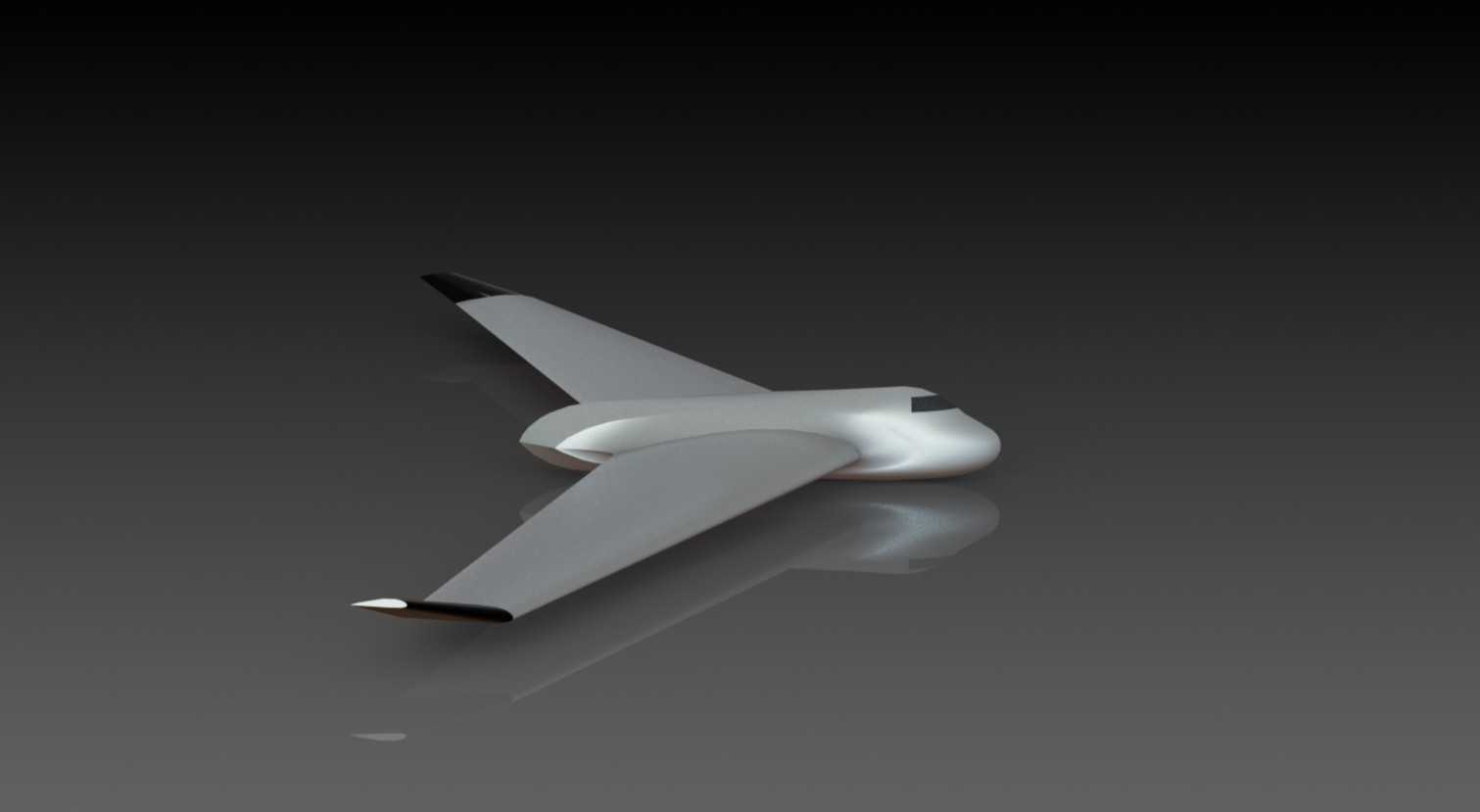

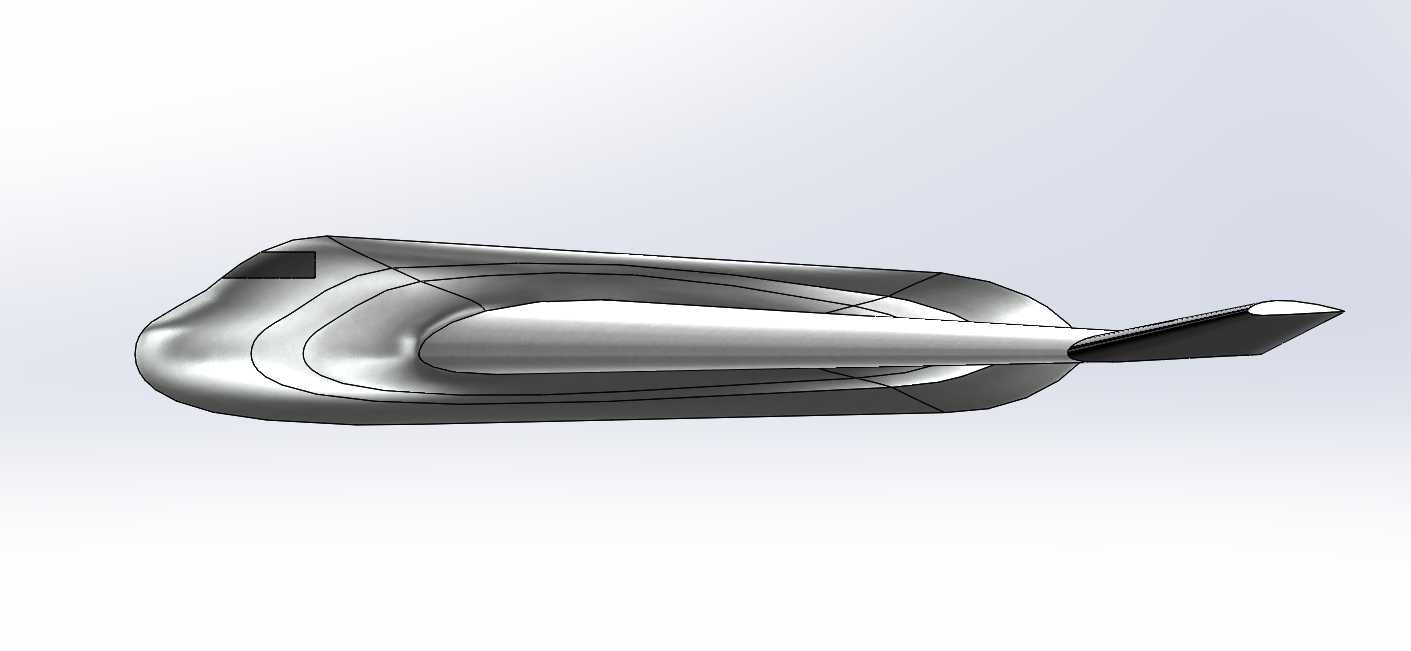

这款固定翼飞行器的气动核心采用NACA4415低速翼型，这类翼型在低速巡航状态下具备较高的升阻比特性，适配低空低速的民用作业场景，比如小范围航测、环境采样、轻载荷短途投递这类对续航和低速稳定性有要求的任务。从结构布局来看，采用了无尾飞翼融合体设计，机身与机翼平滑过渡，没有传统的水平尾翼与垂直尾翼结构，这种设计一方面能减少翼身干扰带来的附加阻力，另一方面也能降低整机的结构重量，减少连接部位的应力集中点。

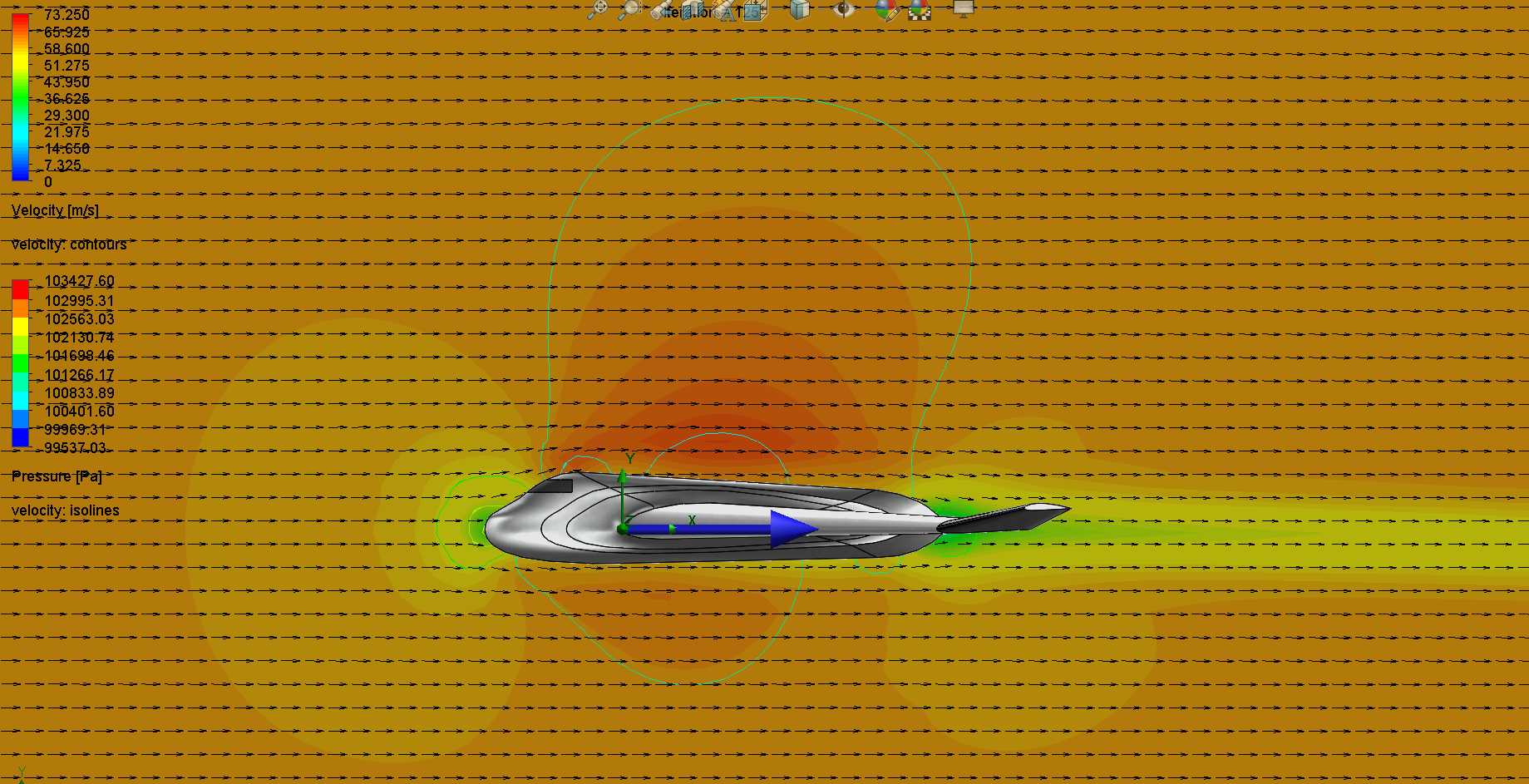

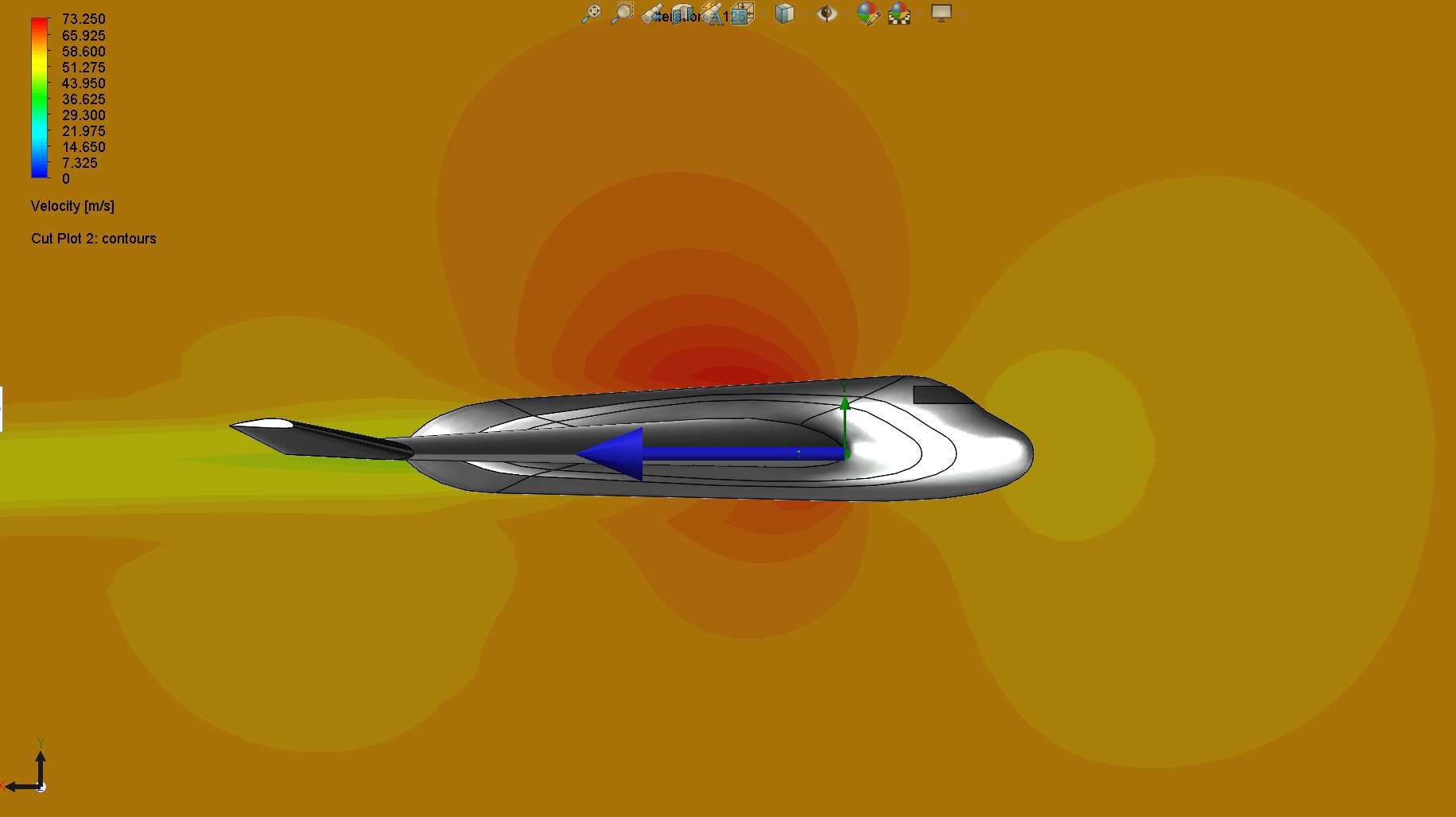

设计阶段首先围绕巡航工况的受力平衡展开，选定60m/s作为典型巡航速度，对应低空标准大气密度下的气动参数，通过流场仿真验证翼面压力分布，确保机翼各截面的升力线斜率符合预期，避免翼尖失速先于翼根发生的安全隐患。机翼的展弦比经过多轮迭代调整，在保证展向升力分布接近椭圆分布的前提下，兼顾结构刚度要求，避免大展弦比机翼在机动飞行时出现过大的扭转变形，影响操纵效率。机身段采用流线型纺锤体构型，前缘半径经过优化，既保证机头位置有足够的内部空间容纳飞控、电池、任务载荷等设备，又不会因为机头过钝产生过大的压差阻力。

从安装边界来看，整机的重心位置严格控制在平均气动弦长的30%到35%区间内，这是无尾飞翼布局的静稳定裕度要求范围，若重心过于靠前会导致配平阻力激增，过于靠后则会出现静不稳定的情况，增加飞控系统的调节负担。机翼的安装角设定为2度，在巡航状态下机身轴线与来流保持水平，减少机身的寄生阻力。翼尖部分做了切尖处理，相比平直翼尖能够削弱翼尖涡的强度，降低诱导阻力，同时也能减少整机的横向尺寸，适配小型弹射起飞或者手抛起飞的场景需求。

结构设计上，机翼采用单梁式承力结构，主承力梁沿翼展方向布置，位于翼型最大厚度位置，能够承受飞行过程中的升力带来的弯矩与剪力，翼面蒙皮采用夹层结构设计，在保证表面气动外形精度的同时，提升局部刚度，避免高速气流下蒙皮出现鼓胀或者凹陷，破坏翼型的气动外形。机身与机翼的连接部位采用一体化过渡设计，没有明显的整流缝隙，减少干扰阻力的同时，也提升了连接部位的结构强度，避免机动飞行时出现连接失效的问题。

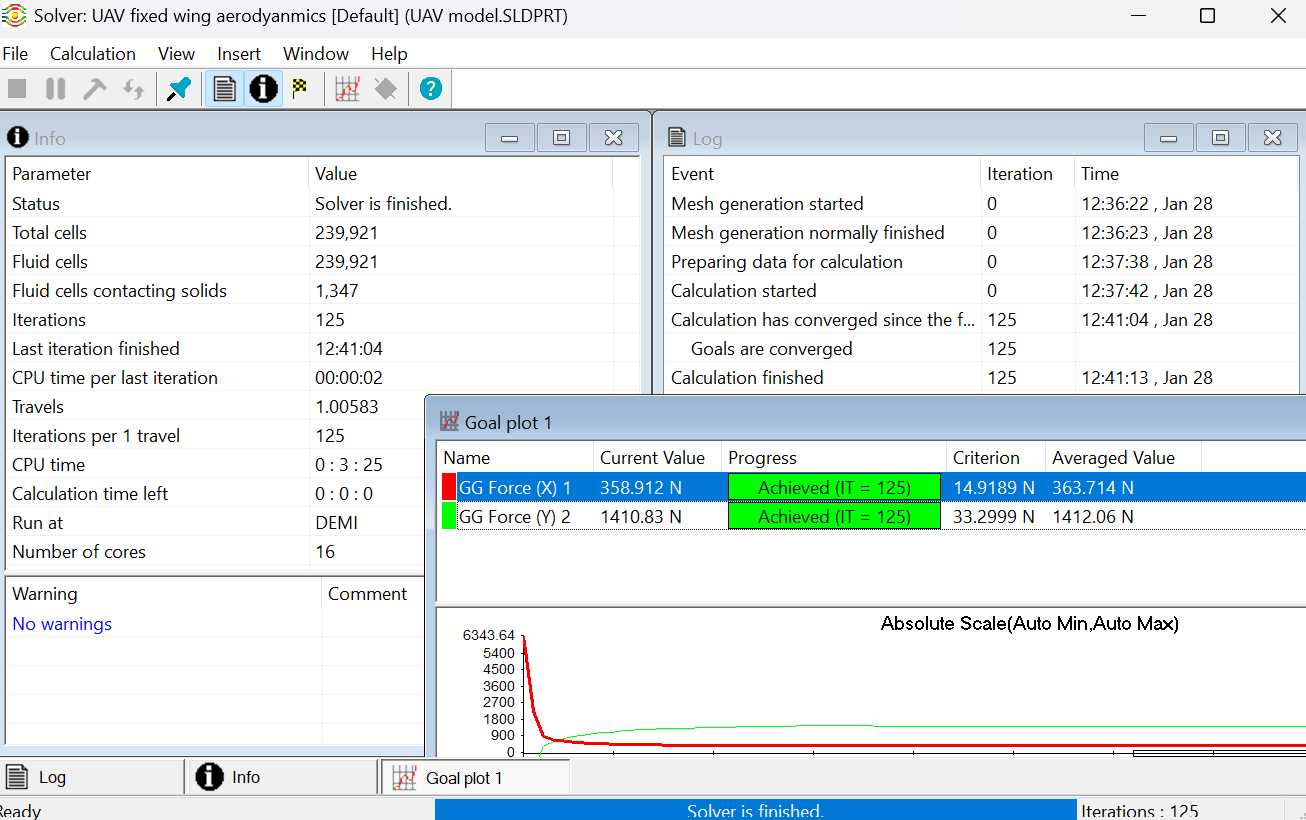

气动仿真过程中重点验证了不同迎角下的升力系数、阻力系数与俯仰力矩系数变化规律，在0到8度的常用迎角区间内，升阻比保持在较高水平，俯仰力矩曲线呈线性变化，没有出现突然的力矩突变，说明在正常飞行包线内不会出现失速或者尾旋等危险工况。针对飞翼布局航向稳定性不足的问题，设计时通过翼尖的阻力板差动来实现航向操纵，不需要额外加装垂直尾翼，进一步简化了结构，降低了整机的雷达反射截面积，也适配部分需要低探测性的作业场景。

内部设备的安装位置经过重心配平计算，电池作为重量占比最大的部件，布置在重心附近的机身舱段内，飞控系统、导航模块布置在机头位置，任务载荷可根据需求布置在机身下部的载荷舱内，载荷舱的安装接口采用标准化设计，可快速更换不同的作业模块，不需要对整机结构进行大的调整。起落装置采用机腹滑橇结构，适配平整场地的滑跑起飞与降落，也可配合弹射架进行弹射起飞，滑橇的外形经过修形，不会对机身下部的流场产生过大的干扰，同时具备足够的结构强度，能够承受降落时的冲击载荷。

在实际应用场景中，这类小型固定翼无人机相比多旋翼飞行器具备更长的续航时间与更快的飞行速度，能够覆盖更大的作业范围，适合大面积的农田测绘、河道巡检、森林防火巡查等任务。无尾飞翼的布局也让整机的拆解与组装更加便捷，机翼与机身可快速拆分，便于单人携带转场，不需要复杂的组装工具，到达作业现场后可快速完成组装调试，投入作业。设计过程中也充分考虑了维修性，机翼、机身的蒙皮采用模块化设计，若出现局部损坏可快速更换对应的模块，不需要对整机结构进行大面积拆解，降低了日常维护的成本与时间。
