可折叠四轴旋翼航拍飞行器结构设计

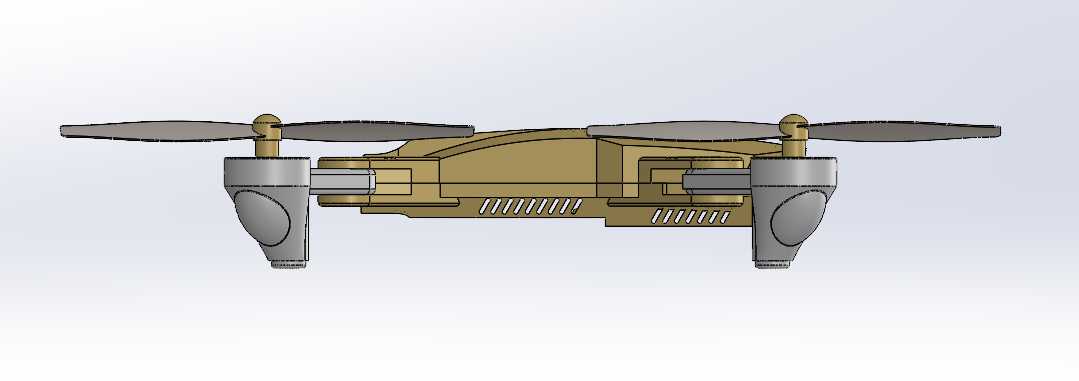

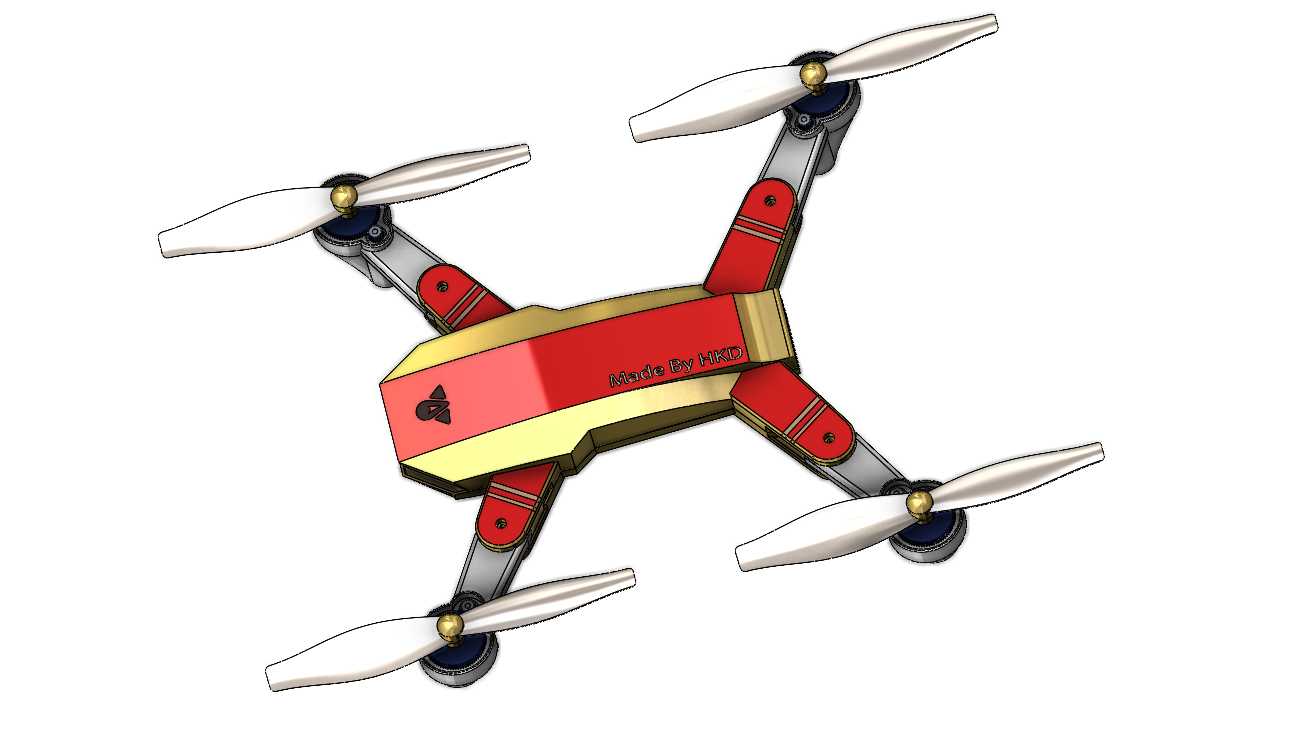

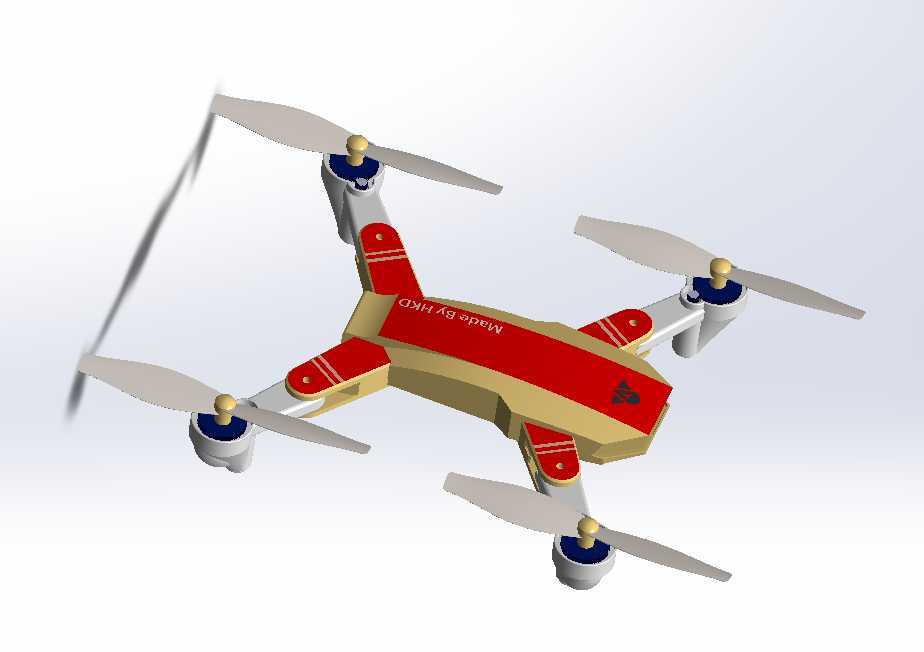

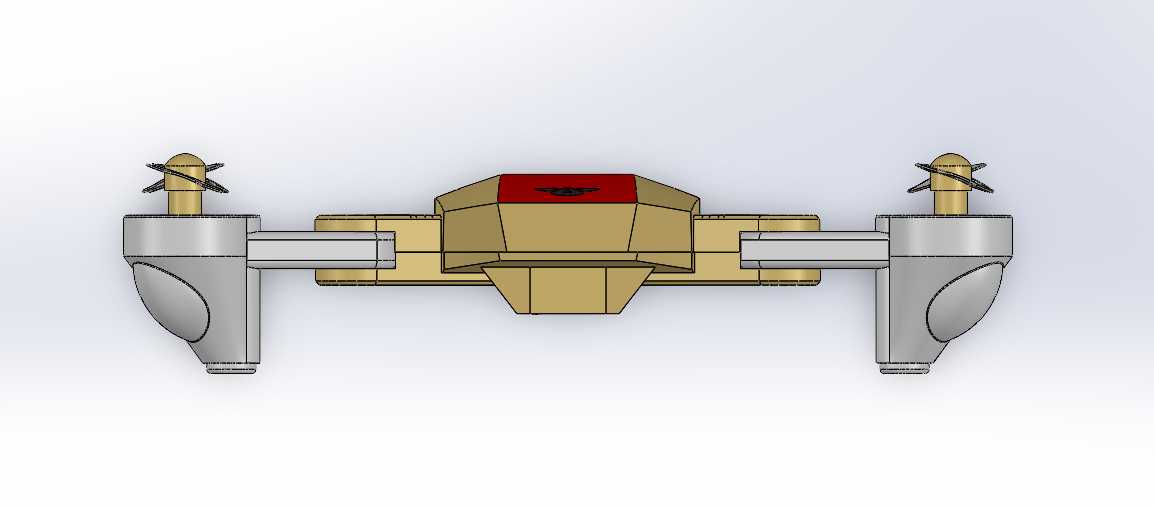

　　这款可折叠四轴飞行器的结构设计，首先围绕便携部署的实际使用需求展开，在旋翼机臂的铰接位置做了阻尼转轴结构设计，机臂折叠状态下可将整机横向占用空间压缩至展开状态的40%左右，能够直接放入常规尺寸的通勤背包中，适配外场作业时的快速转场需求，不管是户外航测作业的徒步转点，还是日常巡检场景的随车携带，都能减少收纳空间占用，避免传统固定机臂四轴飞行器需要专用防护箱携带的不便。从功能特性来看，四个旋翼支臂采用对称式布局设计，每个支臂末端的电机安装座预留了标准的无刷电机安装孔位，适配常用的22系列外转子无刷电机，安装孔位的同轴度公差控制在0.05mm以内，能够减少电机高速运转时的偏心振动，提升飞行过程中的姿态稳定性。

　　机臂与中心主机身的连接位置设计了走线槽，动力线与信号线可通过机臂内部空腔布设，避免线材外露在飞行过程中被气流吹动产生干扰，同时也能减少线材剐蹭障碍物导致的线路破损风险。中心机身采用上下分壳的结构设计，上壳与下壳通过周向布置的卡扣加定位柱配合连接，定位柱的设计能够保证上下壳装配时的同轴度，内部预留了飞控板、电池仓、图传模块的安装空间，电池仓的尺寸边界按照常规3S锂电池的外形尺寸设计，同时预留了电池绑带的安装挂点，能够兼容不同容量的同规格锂电池，满足不同续航时长的作业需求。机身前部预留了云台安装位，安装平面的平面度公差控制在0.03mm以内，能够保证云台安装后的水平基准精度，减少航拍画面的倾斜误差，适配轻量化的两轴或三轴增稳云台，可搭载运动相机完成航拍、测绘等作业任务。起落架部分采用轻量化的弧形支脚设计，安装在中心机身的下部两侧，支脚的高度设计预留了足够的云台离地间隙，能够避免飞行器降落时云台或相机直接接触地面造成磕碰，同时弧形的支脚结构能够在降落时提供一定的缓冲形变空间，吸收硬着陆时的冲击载荷，减少冲击力传递到机身内部的电子元器件上。

　　从设计思路的角度，整个结构在保证结构强度的前提下做了轻量化处理，机臂主体采用镂空加筋的结构形式，在不降低抗弯抗扭强度的基础上减少不必要的材料堆积，降低整机的起飞重量，从而提升续航时间与载荷能力。机臂折叠转轴的位置设计了到位锁定结构，机臂展开到工作位置时会自动卡入锁定位，避免飞行过程中机臂意外折叠导致飞行事故，折叠操作时只需要按压解锁卡扣即可完成机臂的收折，操作过程不需要额外工具，单人即可在数秒内完成整机的展开或收纳。旋翼的安装座设计了快拆结构，螺旋桨可以通过按压卡扣快速拆装，不需要拧动螺丝，方便外场作业时更换受损的螺旋桨，减少故障处理时间。

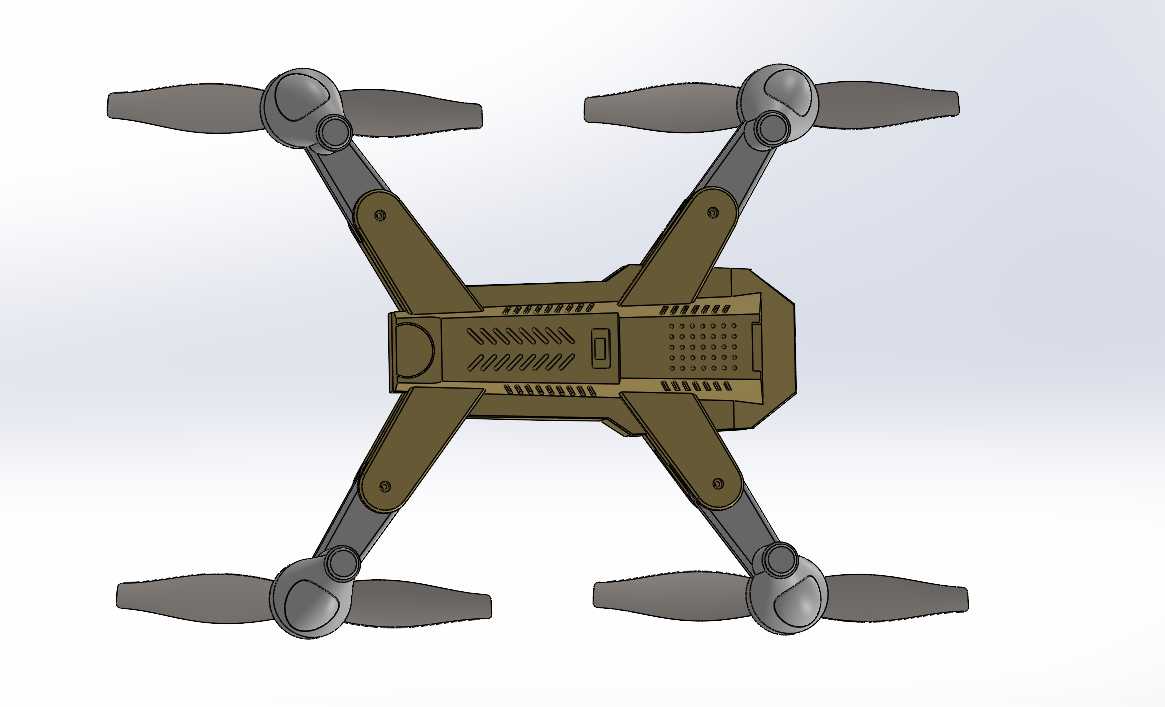

　　整个飞行器的重心设计严格控制在中心机身的几何中心位置，四个机臂的重量差控制在1g以内，能够减少飞控系统的姿态修正负担，提升飞行的稳定性与操控响应速度。在安装边界的设计上，所有外接模块的安装接口都采用通用化设计，电调的安装位置预留在机臂靠近中心机身的位置，既能够保证电调的散热需求，也方便电调与电机、飞控之间的线路连接，减少线路长度，降低线路电阻带来的动力损耗。机身下部预留了扩展安装孔位，可以根据不同的作业需求搭载抛投器、喊话器、气体检测模块等不同的任务载荷，扩展设备的应用场景，除了常规的航拍作业外，还可以适配电力巡检、消防侦察、环境监测等不同行业的使用需求。结构的受力分析上，机臂的受力路径从末端电机安装座通过机臂主体传递到中心机身的连接框架，中心框架采用加强筋结构分散机臂传递过来的升力与冲击载荷，在大机动飞行或者硬着陆的工况下，能够保证结构不会出现塑性形变，提升整机的使用寿命。机身外壳的曲面设计除了考虑外观辨识度外，还做了气动优化，上壳的弧形曲面能够引导气流平顺流过机身表面，减少飞行过程中的空气阻力，同时也能减少气流在机身位置产生的紊流对后部旋翼的气动干扰，提升旋翼的工作效率。
