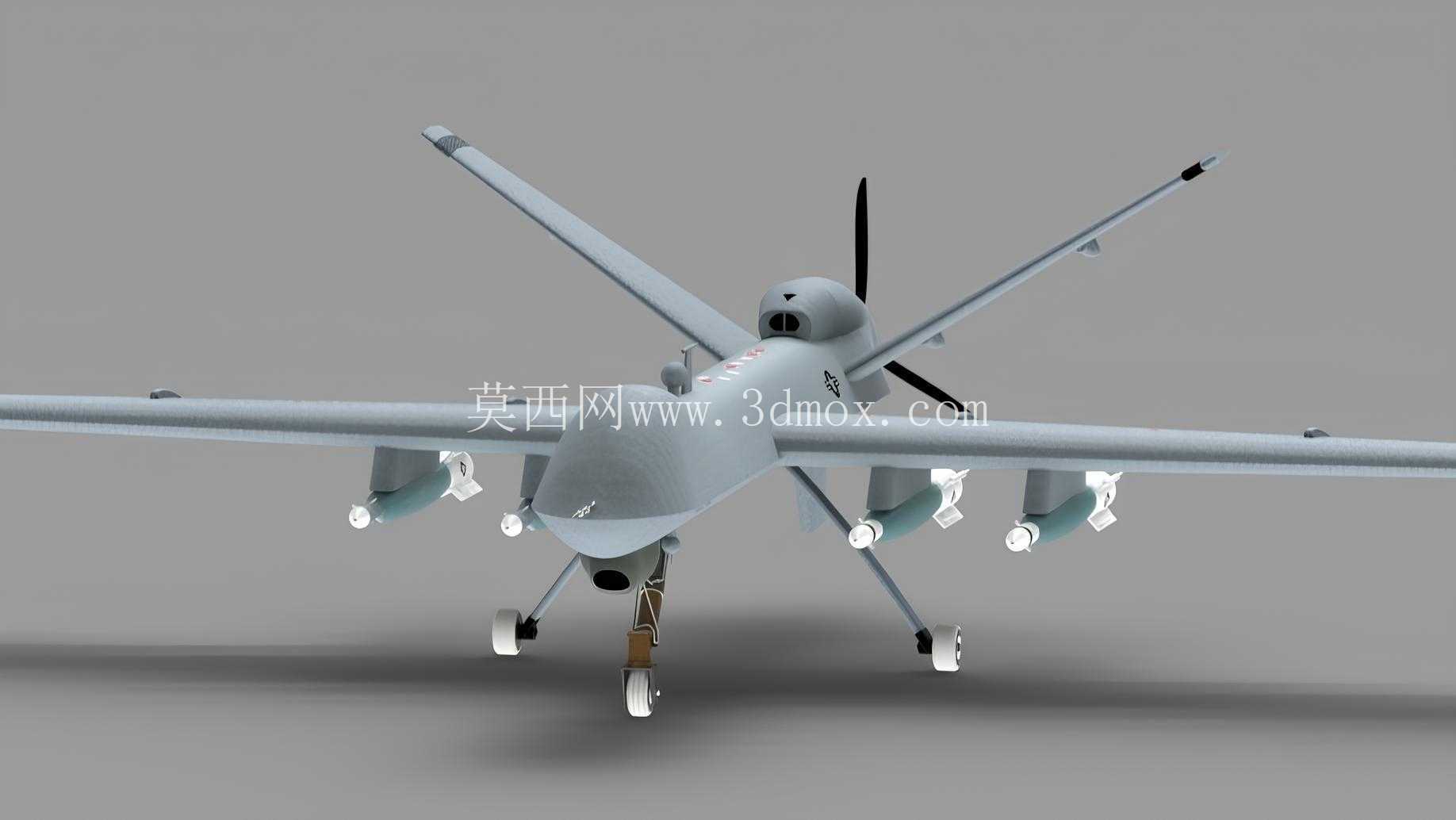

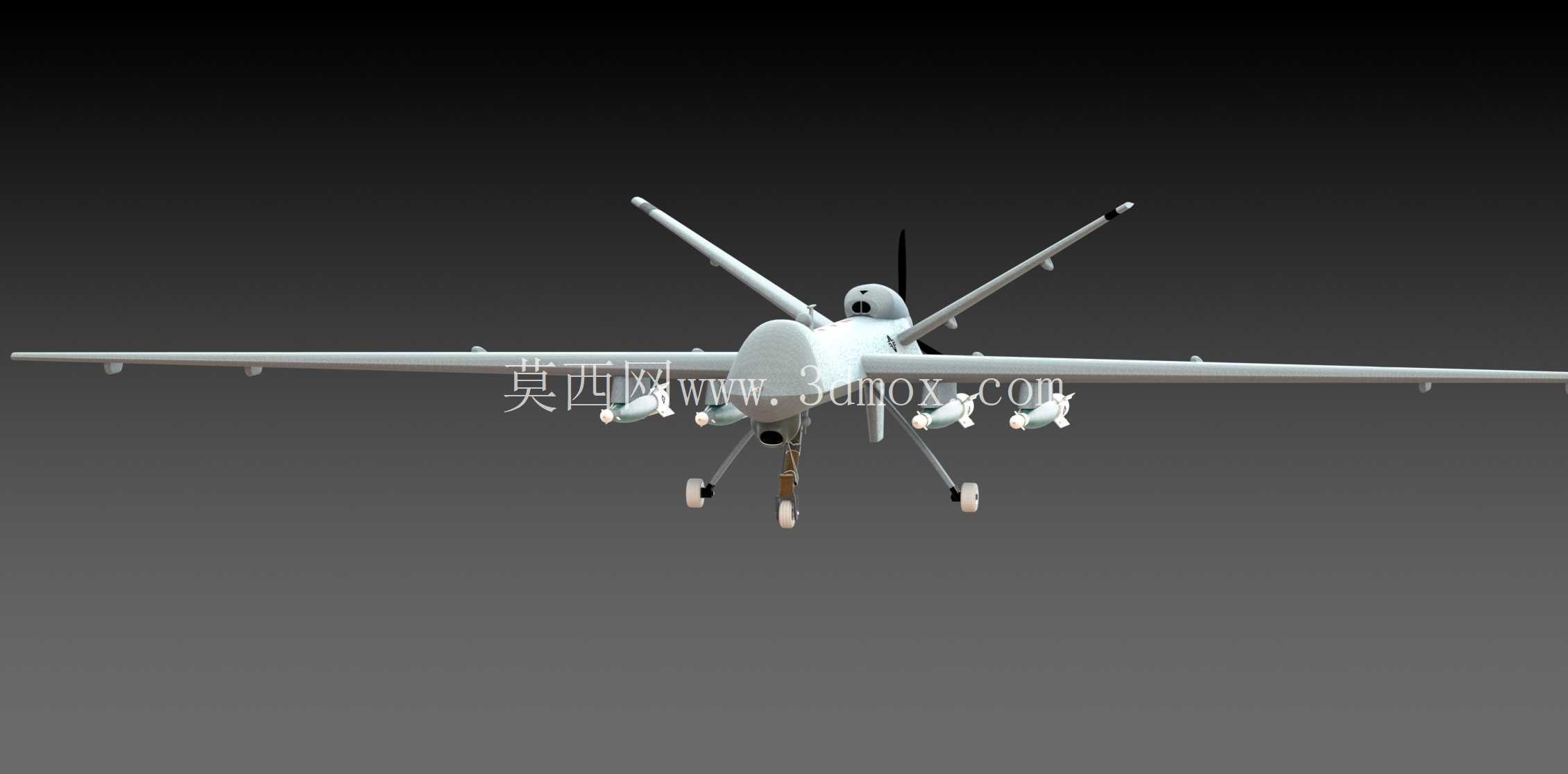

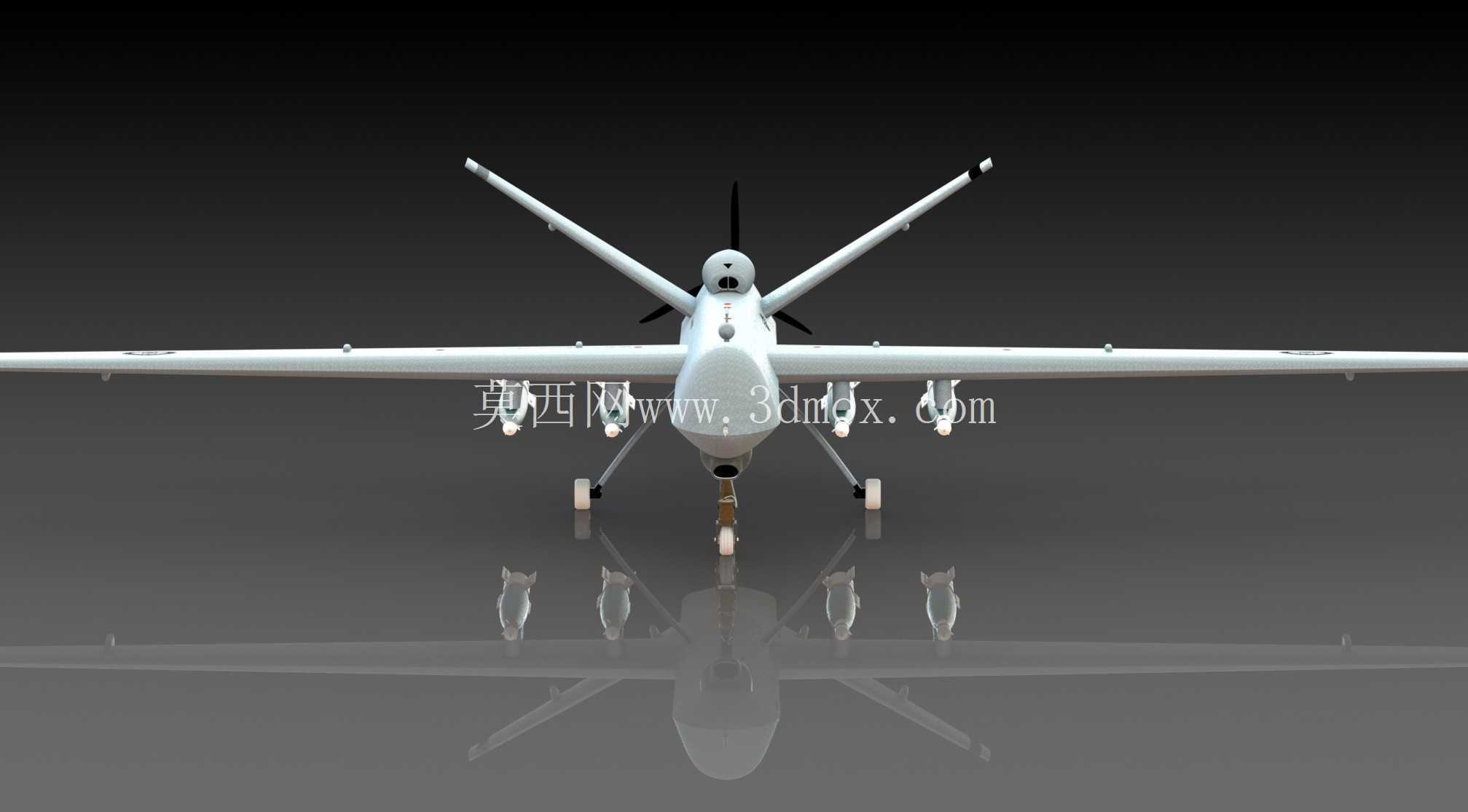

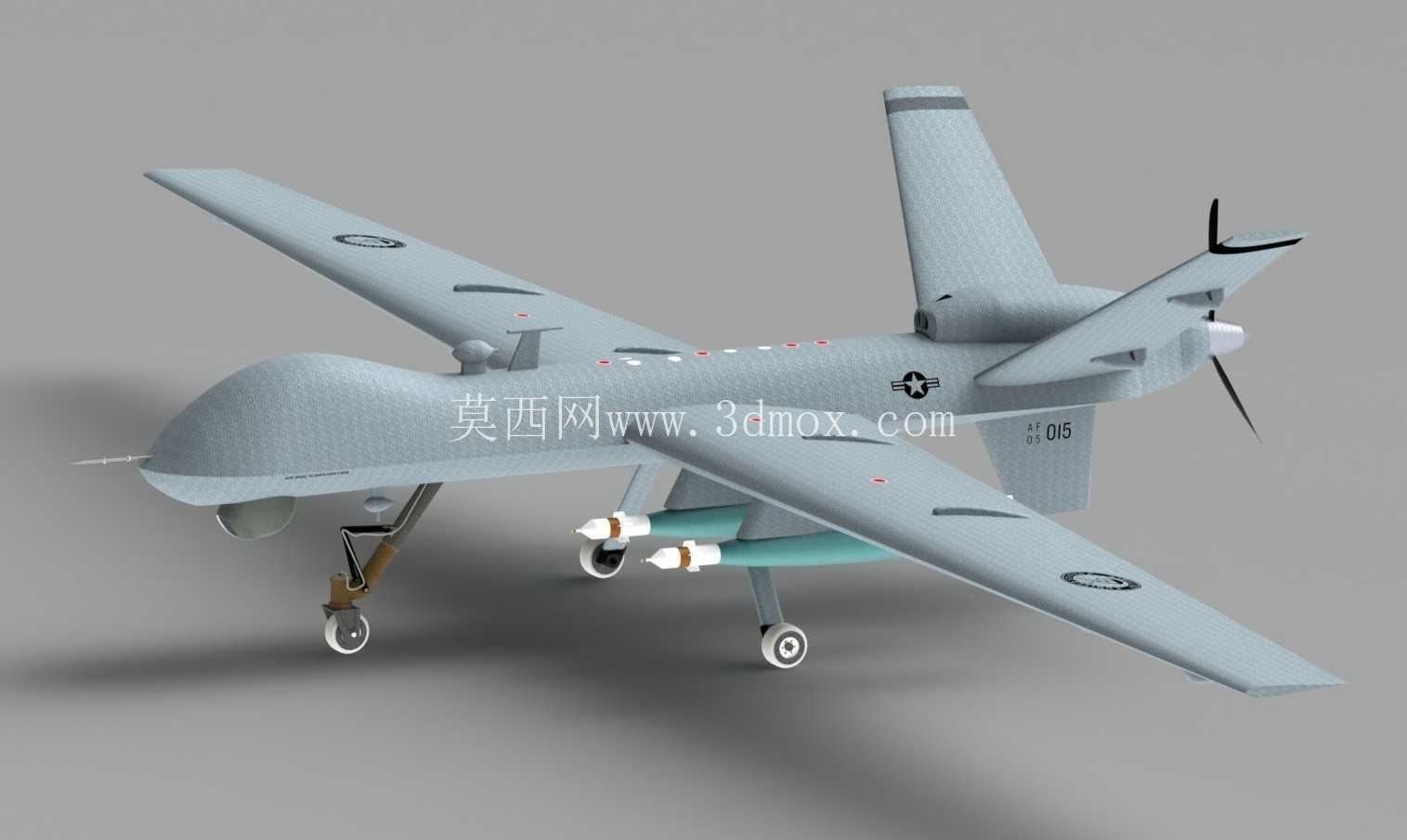

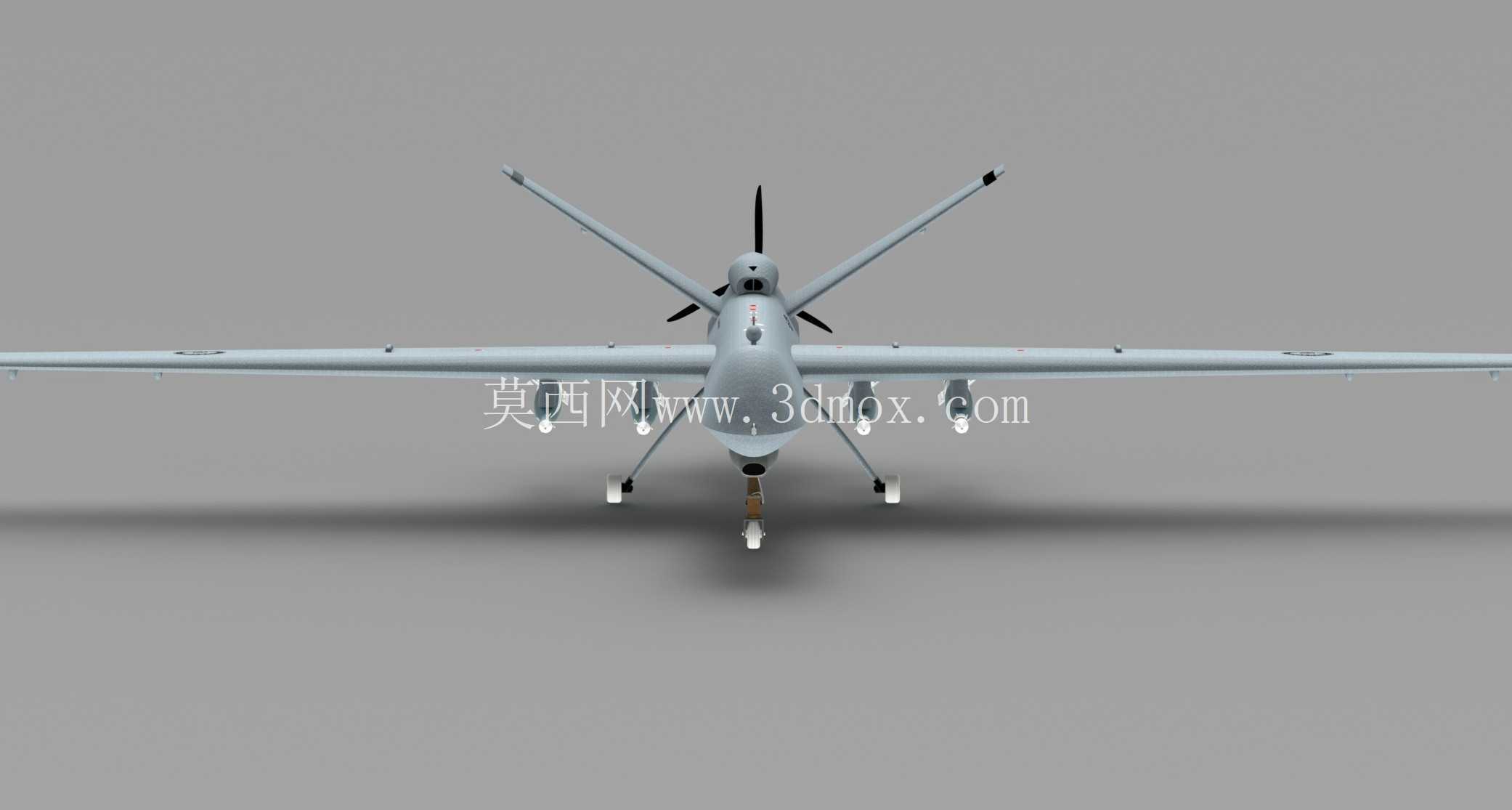

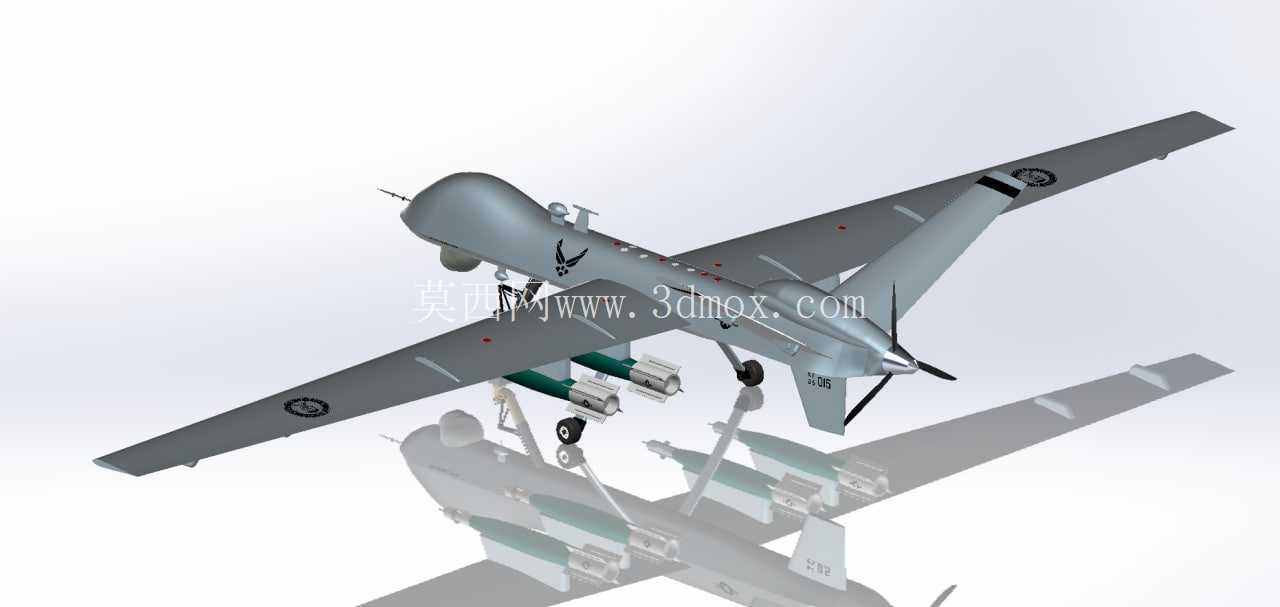

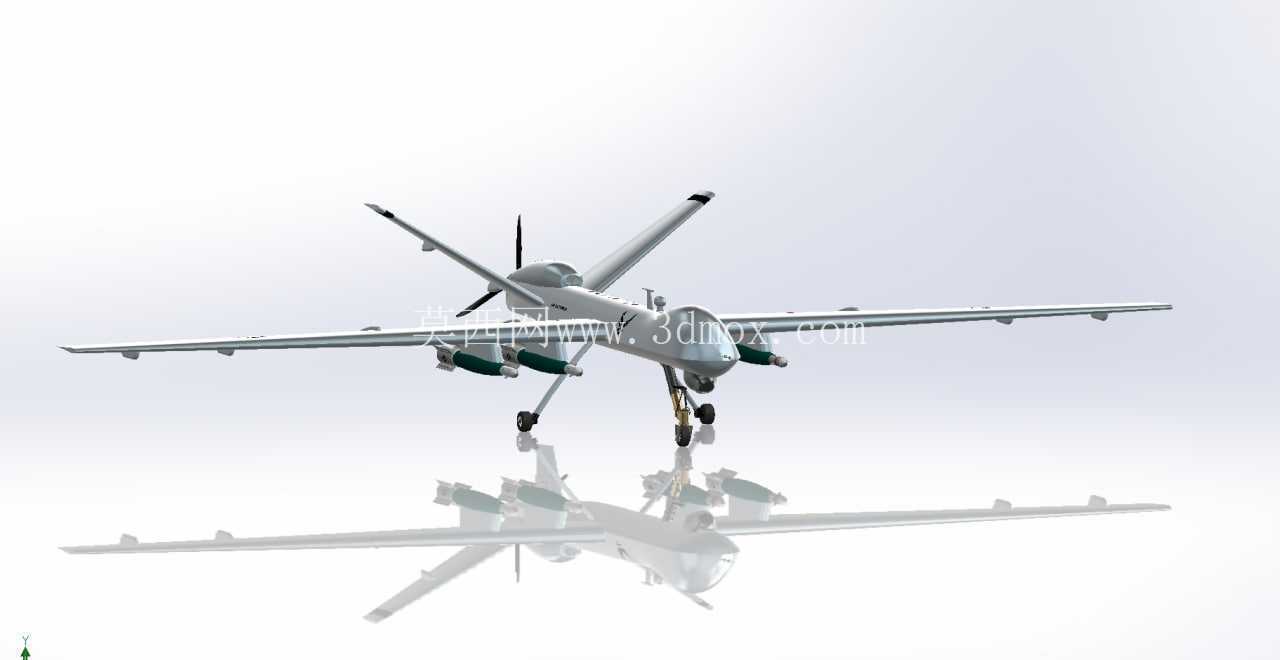

通用原子MQ-9死神察打一体无人机外观结构

　　这款察打一体无人机的三维结构设计，核心围绕长航时低空察打任务的实际需求展开，整体采用常规大展弦比中单翼、V型尾翼、后置推进式螺旋桨的气动布局，这类布局在中低空低速飞行场景下能获得更高的升阻比，配合机身内部大容量燃油舱设计，可支撑超长时间的滞空巡航需求，适配边境巡逻、战场持续侦察、时敏目标精确打击等典型任务场景。从结构设计逻辑来看，机身主体采用流线型截面设计，机头位置预留了光电侦察转塔的安装接口，该转塔可集成红外、可见光、激光测距/照射多类传感器，能在昼夜复杂气象条件下完成地面目标的搜索、识别与跟踪，为机载弹药提供目标指引；机身中部设置了多组武器挂点接口，可适配不同规格的精确制导弹药挂载，挂点位置经过重心配平计算，避免弹药挂载或投放后出现整机重心偏移超出安全边界的问题。

　　起落架采用前三点式可收放结构，前起落架为单轮结构，布置在机头光电转塔后方，主起落架为支柱式单轮结构，布置在机身中部两侧下方，起落架的收放行程、轮距与轴距参数均经过起降滑跑稳定性校核，可满足简易前线跑道的起降要求，收放机构预留了作动器安装位与管线排布空间，避免与机身内部燃油舱、航电设备舱产生结构干涉。尾翼采用V型布局设计，相比常规垂直+水平尾翼结构，能有效减少雷达反射截面积，同时兼顾航向与俯仰方向的操纵稳定性，尾翼操纵面的舵机安装位做了结构加强，可应对低空飞行时的紊流载荷；后置的推进式螺旋桨布置在机尾末端，驱动活塞式发动机输出动力，这种布局能让前部机身的侦察传感器、光电设备免受螺旋桨气流扰动，同时降低前向飞行时的气动噪声，提升低空侦察任务的隐蔽性。

　　机翼采用大展弦比平直翼设计，翼型选用低速高升阻比翼型，机翼内部除了设置燃油储存空间，还预留了航电线路、作动管线的排布通道，机翼后缘设置了襟翼与副翼操纵面，襟翼可在起降阶段向下偏转，提升低速状态下的机翼升力，缩短起降滑跑距离，副翼则负责飞行过程中的滚转操纵，机翼下表面的挂点结构与机身挂点采用统一的接口标准，可根据不同任务需求灵活挂载副油箱、侦察吊舱或精确制导弹药。

　　在建模过程中，整机曲面采用放样构建的方式，优先保证气动外形的视觉还原度与曲面顺滑度，所有外露的设备接口、舵面分界线、起落架舱门轮廓均按照实机的结构比例还原，机身表面的标识、天线布局也做了对应呈现，单体模型的结构划分清晰，可直接用于渲染展示、概念方案演示场景，帮助结构设计人员快速理解这类长航时察打无人机的整体布局逻辑、设备安装边界与气动外形设计思路，也可作为同类型无人机方案设计阶段的布局参考，辅助完成初期的重心估算、挂点布置、气动外形初步校核工作。需要注意的是，该模型侧重外形与整体布局的呈现，未针对3D打印工艺做壁厚优化、支撑结构预留，也未拆分内部详细的零部件装配结构，更适合用于方案展示、教学演示、渲染可视化类场景，若要用于工程化的详细设计，还需进一步补充内部结构细节、材料参数、连接结构设计等内容，结合实际的气动仿真、强度校核结果对局部结构做优化调整。
