多辐条结构自行车行走轮组三维设计

在两轮代步、休闲运动及特种低速行走设备的结构设计中，行走轮组是直接决定行驶平顺性、转向响应精度与载荷承载能力的核心部件，本次设计的自行车轮组针对城市通勤、休闲骑行场景的使用需求做了全维度的结构匹配，区别于传统钢丝辐条轮的易松动、需频繁调校的问题，采用一体式压铸辐条结构，从根源上降低了后期维护成本。

从实际安装边界来看，该轮组的轮辋直径适配常规26英寸通勤自行车的安装位，轮轴中心的安装孔位匹配标准快拆轴与实心轴的通用尺寸，轴向安装宽度控制在100mm（前轮）/135mm（后轮通用）的常规开档范围内，不需要对车架前叉、后尾勾做额外改装即可直接替换安装，轮组整体径向跳动公差控制在0.3mm以内，轴向端面跳动控制在0.2mm以内，能够保证高速骑行时的稳定性，避免出现轮组偏摆导致的刹车蹭圈、行驶抖动问题。

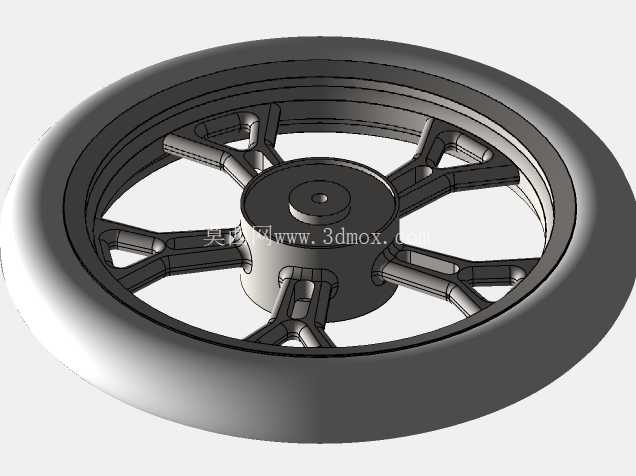

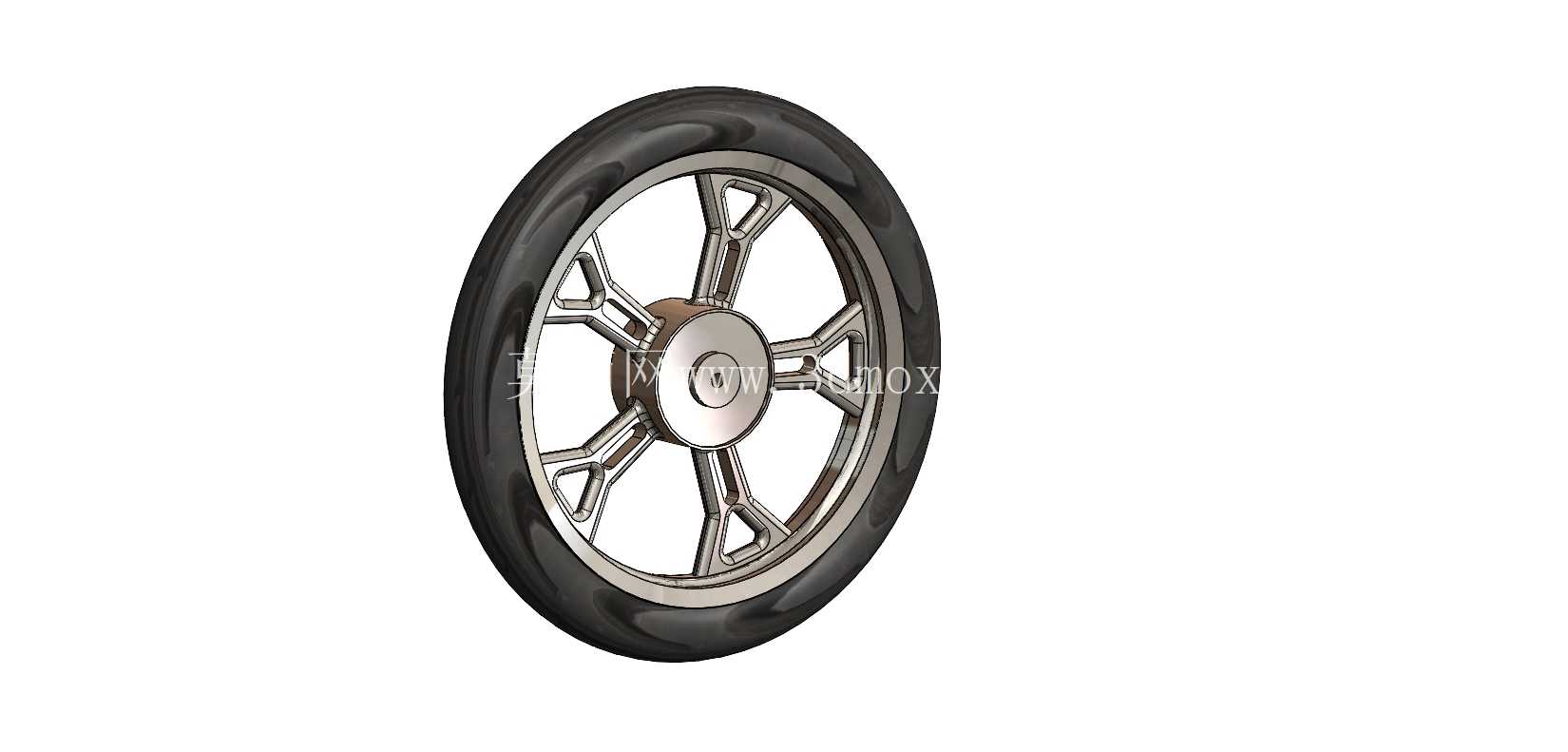

设计过程中优先考虑了载荷传递路径的合理性，五组双支辐条采用对称式分布结构，每根辐条的截面做了变厚度处理，靠近轮毂中心的位置厚度更大，能够承接轴部传递来的整车载荷与路面冲击，靠近轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能降低轮组整体转动惯量，让骑行起步时更轻便，长距离骑行时的体力消耗更低。辐条与轮毂、轮辋的连接位置全部做了大圆角过渡处理，避免应力集中导致的辐条断裂问题，能够承受120kg以内的额定静载荷，应对城市路面的井盖接缝、小幅颠簸路面的冲击载荷时不会出现结构形变。

轮胎部分采用常规充气橡胶轮胎的结构建模，胎面做了浅花纹设计，兼顾干燥柏油路面的低滚阻与湿滑路面的排水抓地力，胎侧的厚度设计匹配常规城市通勤的防穿刺需求，不会因为路面小碎石挤压出现轻易爆胎的问题。轮辋的胎圈座位置做了标准的卡槽结构，能够保证轮胎充气后胎圈牢牢卡入轮辋，不会出现高速骑行时轮胎脱圈的安全隐患，同时适配常规C型刹车块与碟刹安装座的接口，用户可以根据自身的刹车配置选择对应的安装方式，不需要额外更换轮组。

从应用场景拓展来看，该轮组的结构参数不仅适配普通城市自行车，调整辐条厚度与轮辋宽度后，也可适配人力三轮车、手动轮椅、休闲电动助力车的前轮使用，只需要对应调整轴孔尺寸与开档宽度即可快速衍生出不同规格的衍生型号。建模过程中所有配合面都做了公差预留，轮胎与轮辋的配合、轮毂与轴承的配合、轴承与轴的配合都符合机械设计的公差配合标准，实际生产开模时不需要二次调整结构尺寸，可直接用于压铸模的开模加工，轮组整体的配重经过优化，重心与轮轴中心完全重合，转动时不会出现偏心抖动的问题，能够有效延长轴承的使用寿命，降低骑行过程中的异响概率。

在结构验证阶段，通过模拟1.5倍额定载荷下的径向施压测试，辐条最大形变量控制在0.8mm以内，卸载后可完全恢复形变，不会出现塑性变形；模拟侧向冲击力测试时，轮辋的侧向形变量控制在1.2mm以内，能够应对骑行过程中转向时的侧向载荷，避免轮组出现侧向失稳的问题。轮毂中心的装饰盖采用卡扣式连接结构，不需要额外螺丝固定，安装拆卸方便，同时可以遮挡轴部的轴承与固定螺母，提升轮组整体的外观整洁度，避免雨水、灰尘直接进入轴承位置，延长轴承的保养周期。
