对开式立式轴台轴承座结构设计

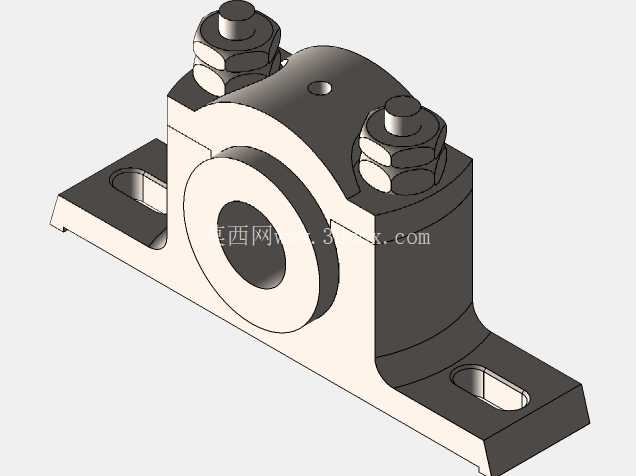

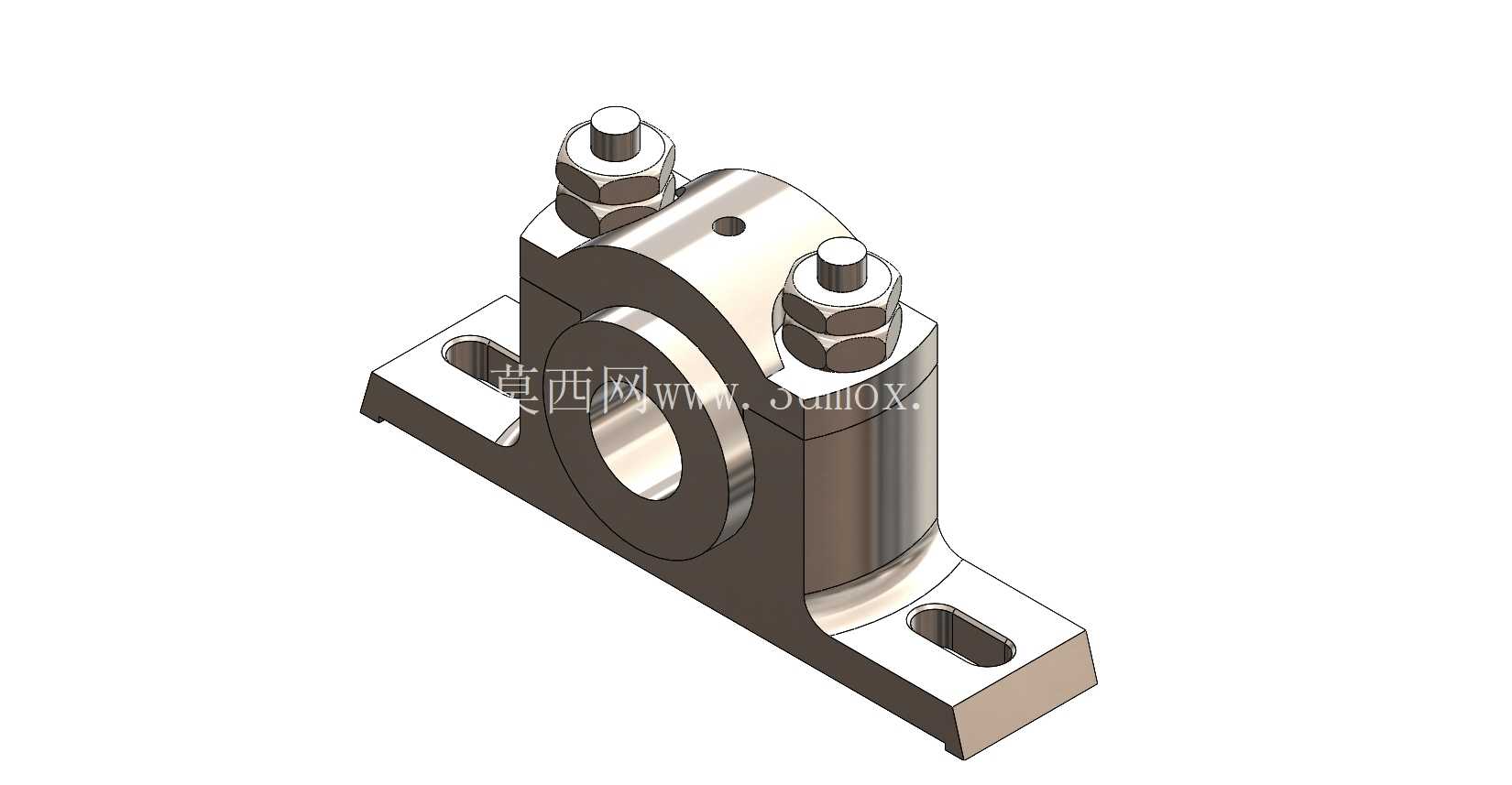

　　在各类带旋转轴的机械设备中，轴系的支撑刚性直接决定了整套传动系统的运行稳定性与使用寿命，立式轴台轴承座作为轴系支撑的核心承载构件，广泛应用在输送线辊筒支撑、小型减速机输入输出轴定位、风机叶轮轴固定、农业机械传动组安装等场景中，区别于一体式轴承座的装配限制，这款对开式结构的立式轴承座，在后期维护更换轴承时无需拆卸轴端的联轴器、带轮等传动件，只需拆开上盖即可完成轴承更换，大幅降低设备运维的拆装工作量。从结构设计逻辑来看，轴承座整体采用分体式结构，底座与上盖通过两根带锁紧螺母的高强度螺栓实现抱紧固定，螺栓预紧力可根据所选轴承的外圈配合公差进行调整，既保证轴承外圈被均匀抱紧不发生跑圈，又避免预紧力过大导致轴承外圈变形影响滚动体的正常运转。

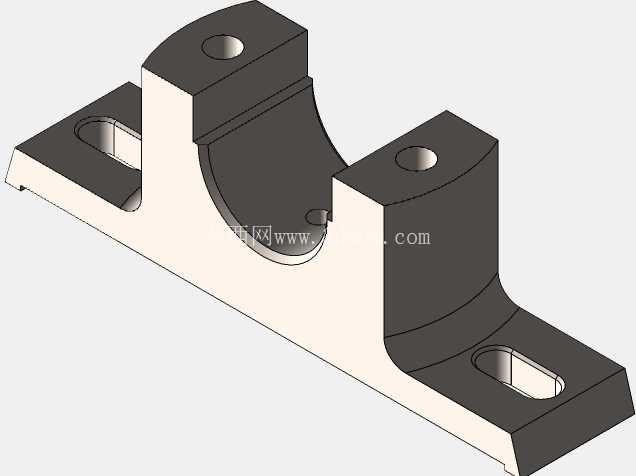

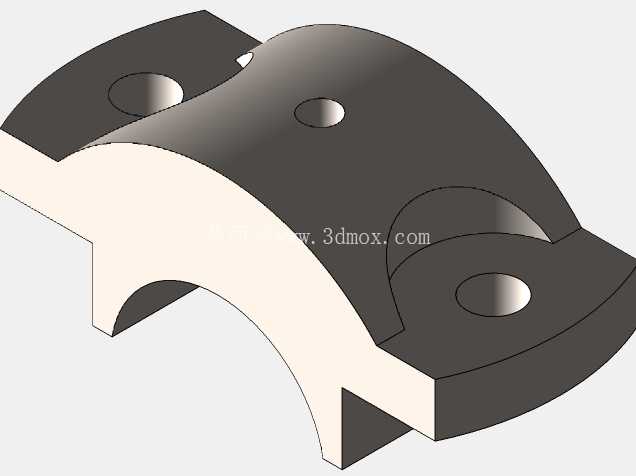

　　底座部分设计为带两个长圆形安装孔的法兰支撑结构，长圆孔的设计预留了安装位置调整余量，在现场安装时可根据轴系的实际对中情况微调轴承座的固定位置，补偿机架加工带来的位置误差，安装孔的沉台设计可让固定螺栓的头部完全沉入底座内部，避免螺栓突出影响周边部件的布置，同时底座与安装面接触的部分做了平面度精加工处理，保证安装后轴承座不会出现倾斜，避免轴系产生附加弯矩。轴承座的内孔与轴承外圈采用基轴制过渡配合，内孔表面加工有细微的储油槽结构，可留存少量润滑脂，减缓轴承外圈与座孔之间的微动磨损，上盖顶部设计有一个小的注油定位孔，可适配简易的注油嘴安装，方便日常运维时补充润滑脂，无需拆开上盖即可完成润滑作业。

　　从安装边界尺寸来看，底座的两个安装孔中心距适配常规轻型传动设备的安装机架尺寸，轴承内孔可适配常用直径的旋转轴，整体高度控制在紧凑范围内，不会占用过多的设备安装空间，两侧的安装支脚做了加厚处理，在承受径向载荷时可将力均匀分散到安装机架上，避免应力集中导致支脚断裂。在实际选型应用时，这款轴承座主要承受轴系传递的径向载荷，可适配深沟球轴承、调心球轴承等常用标准轴承，适合中低速、载荷平稳的传动场景，比如轻工输送设备的辊筒两端支撑、小型排风机的叶轮轴固定、小型农机的传动转轴支撑等场景。

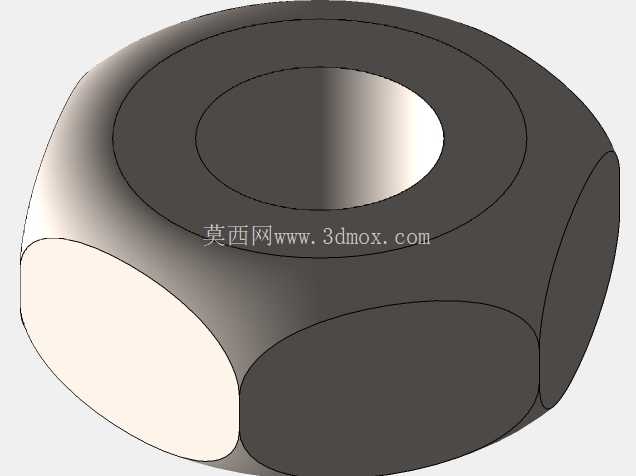

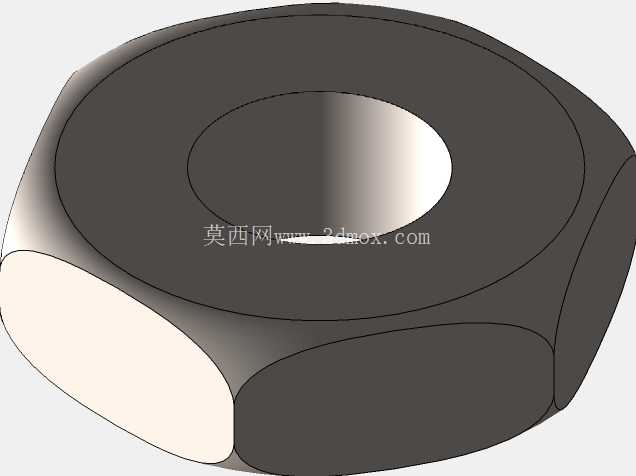

　　建模过程中对各个配合面的公差做了对应预留，螺栓过孔与螺栓之间预留了足够的装配间隙，方便现场装配时顺利穿入螺栓，锁紧螺母的接触面做了平垫放置的沉位，保证螺母锁紧时受力均匀，不会压伤上盖的表面。轴承座的棱边全部做了倒角处理，既避免装配时划伤操作人员，也能消除加工时产生的应力集中点，提升构件的疲劳强度。在结构强度校核层面，底座的支脚厚度、上盖的壁厚都经过载荷验算，在额定径向载荷下不会出现塑性变形，螺栓的规格选型也匹配最大抱紧力需求，不会出现螺栓断裂或螺纹滑牙的情况。和一体式轴承座相比，这种对开式立式轴承座的装配灵活性更高，尤其是在长轴系的多支撑点布置中，可从轴的中间位置直接安装固定，无需从轴端穿入，大幅降低长轴系的装配难度，在设备改造、旧设备运维更换部件时，这种结构的轴承座适配性更强，不需要对原有轴系做过多拆解即可完成更换。
