剖视结构喷气式航空发动机三维数模

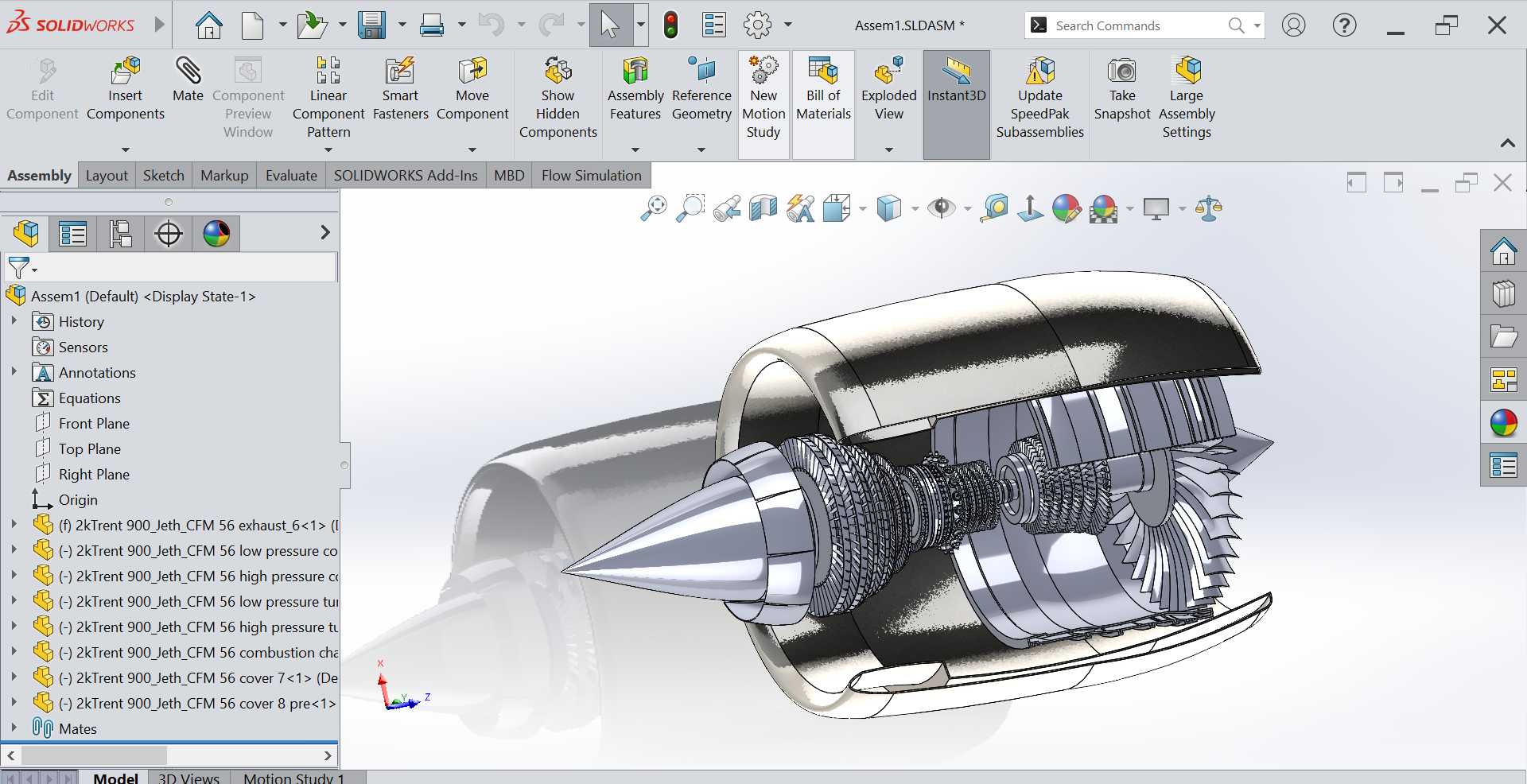

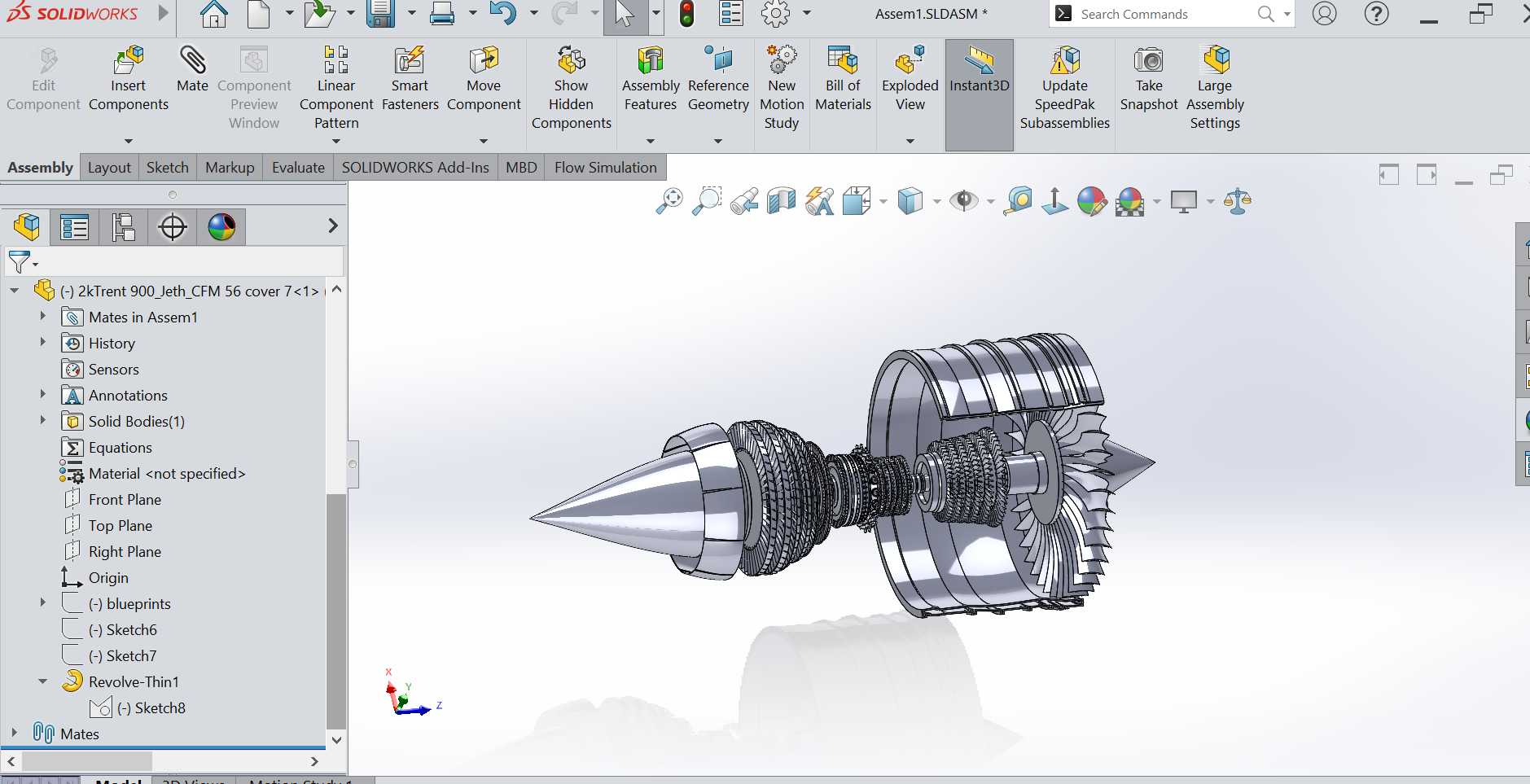

　　这套剖视展示的喷气式航空发动机数模，完整还原了大涵道比涡扇发动机的核心流道与部件装配关系，在航空类专业教学、航发结构认知实训场景中，可直接作为结构拆解演示的载体，帮助从业者快速理清从进气道到尾喷口的气流走向与部件联动逻辑。数模采用半剖外壳的展示形式，将内部压气机级组、燃烧室、涡轮级、传动轴系的相对位置完全呈现，无需额外做隐藏操作就能看清各转子件与静子件的装配边界，对于刚接触航发结构的设计人员来说，能快速建立多级压气机与涡轮的功率传递逻辑认知。从结构设计逻辑来看，进气道锥形整流罩采用流线型曲面，曲面曲率匹配亚音速进气的气流预压缩需求，能减少进气端的气流紊流损失，避免气流在整流罩根部产生分离涡影响压气机进气效率。

　　低压压气机与高压压气机的叶片级组按压力梯度逐级排布，每级叶片的安装角、叶型弦长都匹配对应压比下的气流折转需求，相邻级间的静子叶片起到气流整流作用，保证进入下一级转子的气流攻角处于合理区间，避免发生喘振工况。燃烧室区域的结构预留了燃油喷嘴安装位与火焰筒的冷却流道空间，能直观看到从压气机出来的高压空气如何分股进入燃烧室，一部分参与燃油燃烧，一部分沿火焰筒壁面形成冷却气膜，避免火焰筒壁面长期处于超温状态。高压涡轮与低压涡轮分别对应驱动高压压气机和低压压气机/风扇，涡轮叶片的叶型采用收敛式流道设计，将燃烧后的高温高压燃气的热能与压力能转化为转子旋转的机械能，传动轴系采用同心套轴结构，分别传递高低压转子的扭矩，两套转子的转速独立匹配，保证不同工况下压气机与涡轮都处于高效工作区间。尾喷口采用收敛型流道结构，将做完功的燃气加速排出产生推力，剖视结构下能清晰看到尾喷管的内壁型线与支撑结构的连接关系。

　　从安装边界来看，数模还原了发动机外壳的吊挂连接点位，外壳的安装边预留了标准紧固件的安装孔位，可直接匹配机翼吊挂或者发动机试车台的安装接口，外部机匣的分段法兰连接结构也完全按照实际航发的装配逻辑设计，每段机匣的定位止口、螺栓排布都符合航空发动机的装配工艺要求，在做发动机安装架设计、地面试车台架适配设计时，可直接提取数模的安装接口尺寸做匹配校核，不需要再额外测绘外部轮廓。这套数模在做航空科普展项设计时，可直接导出剖视结构的渲染图或者3D打印实体模型，半剖的展示形式能让非专业观众快速理解喷气发动机的工作原理，不需要复杂的动画演示就能看清内部核心部件的位置关系。

　　在职业院校的航空机电设备维修专业教学中，这套数模可作为虚拟拆装的训练载体，学生可通过数模反复练习各部件的拆装顺序，记忆不同转子件、静子件的装配位置与配合关系，降低真机实训的设备损耗成本。数模的所有叶片曲面都做了连续曲率处理，没有破面或者碎面问题，在做有限元流场仿真分析时，可直接提取内部流道的封闭曲面划分网格，不需要花费大量时间修补几何缺陷，能大幅缩短前期建模准备周期。对于做航改型燃气轮机设计的人员来说，这套数模的核心机结构可作为参考基准，根据地面发电或者工业驱动的工况需求，调整压气机级数、涡轮叶片的冷却结构，快速衍生出适配不同场景的燃气轮机初始方案，减少从零开始建模的重复工作量。
