小型压缩空气管路调节蝶阀组件结构

　　这套蝶阀组件主要面向小型压缩空气供气支路设计，常见应用场景是机加工车间的刀具冷却供气回路、小型气动工装的气源调节支路，适配从压缩空气分配单元到冷却喷嘴之间的通径管路，用来精准控制支路供气的通断与流量大小，避免单条支路气量过大导致其他工位供气压力不足，也能通过开度调整匹配不同加工工况下的冷却气流量需求，比如铝合金干式切削时需要更大流量的压缩空气吹走切屑，而精加工钢件时仅需要小流量气流吹散切削区域的积屑。

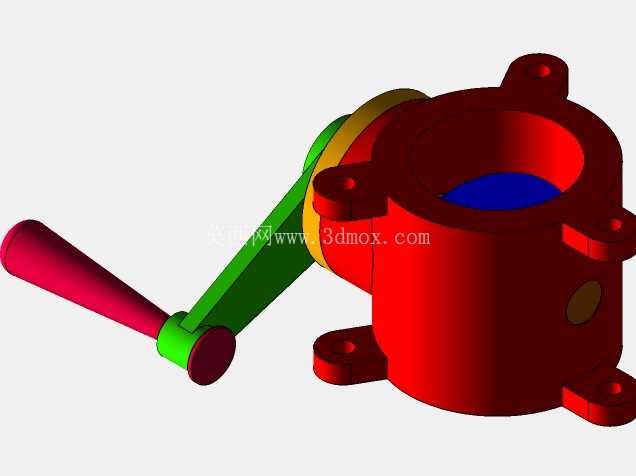

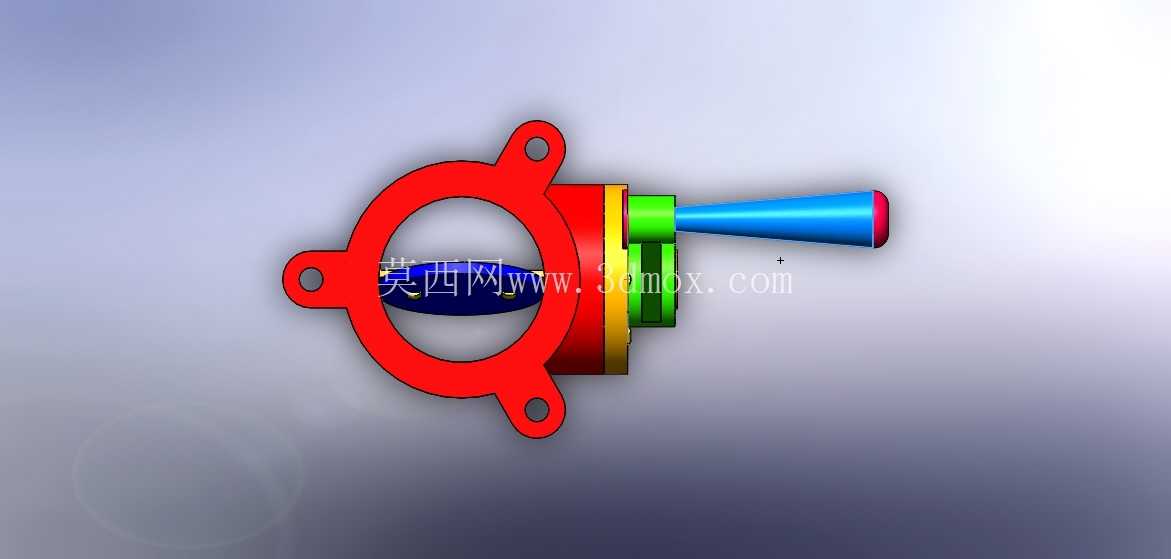

　　从功能实现逻辑来看，组件采用手柄直驱的结构设计，操作人员转动外置手柄时，阀杆会同步带动内部的圆形阀板旋转，阀板的旋转角度直接对应管路的通流截面积：当阀板平面与管路轴线垂直时，阀板完全截断管路通路，实现气路关断；当阀板平面与管路轴线平行时，管路通流面积达到最大值，压缩空气可无明显节流通过；在0到90度的旋转区间内，可通过调整阀板角度实现连续的流量调节，满足不同工况下的供气需求。设计时特意在阀杆与阀体的配合位置预留了密封件安装槽，避免压缩空气从阀杆转动间隙处泄漏，同时在阀板边缘设计了软质密封层的安装位，关断状态下可实现支路的可靠密封，不会出现停机后管路余压缓慢泄漏的问题。

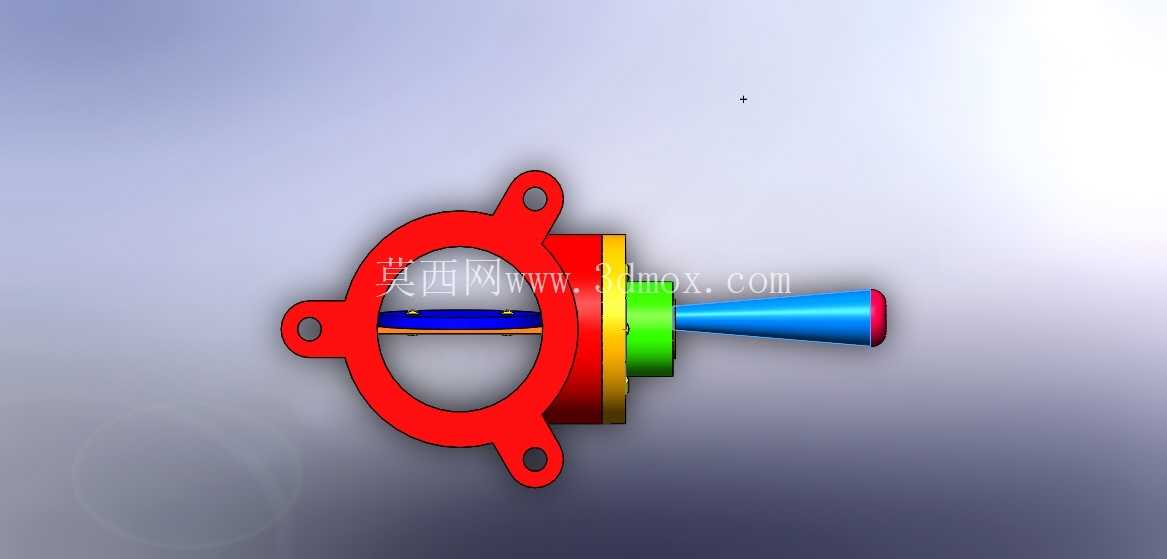

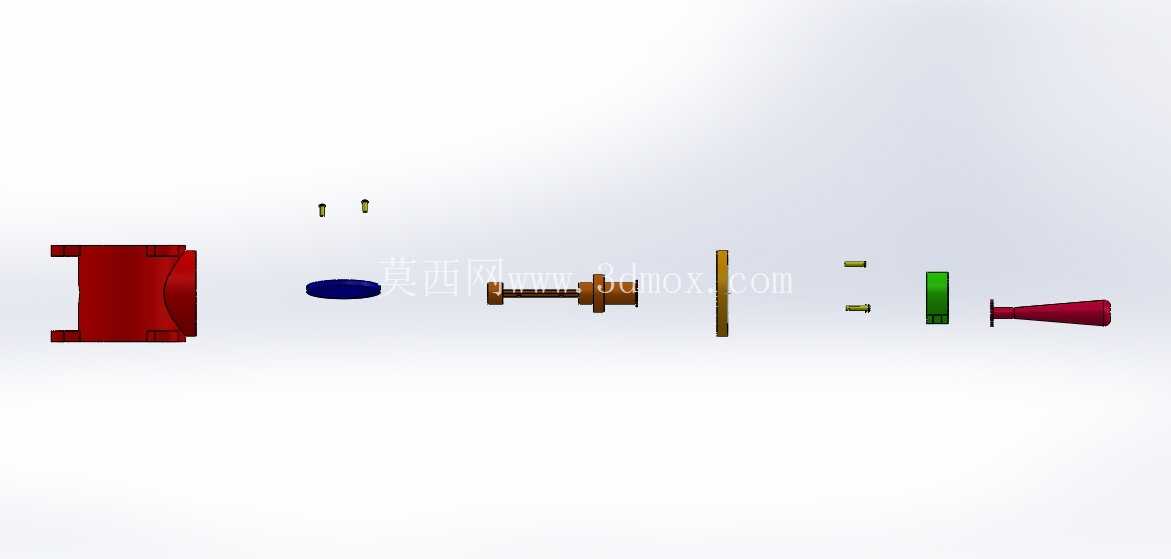

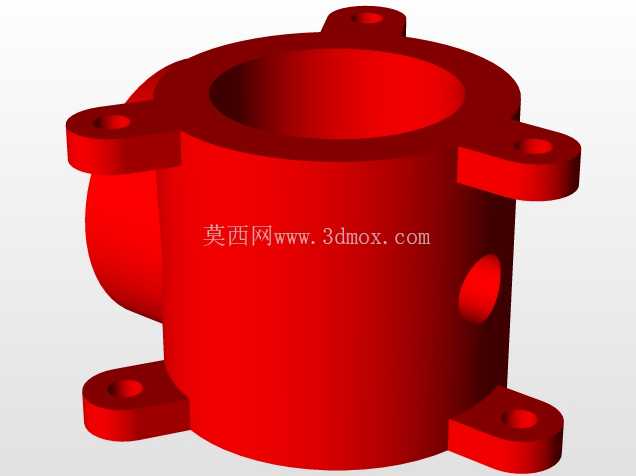

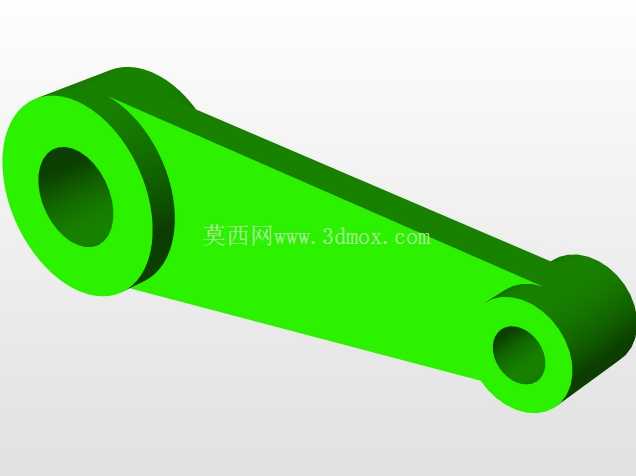

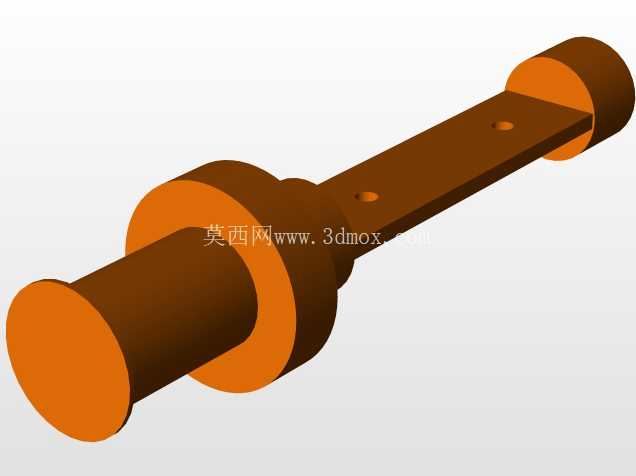

　　结构组成上，整套组件拆分为阀体本体、旋转阀板、驱动阀杆、操作手柄、密封垫片、紧固件、皮带轮连接位几个部分，所有零件的配合公差都按照气动元件的常规精度要求设定，阀杆与阀体的配合采用间隙配合加密封圈的结构，既保证转动时无卡滞，又能满足0.8MPa常规车间压缩空气压力下的密封要求。考虑到部分自动化改造场景的需求，阀杆的外伸端除了可以安装手动操作手柄，还预留了标准皮带轮的安装轴径与键槽，用户可根据自身需求拆除手柄，加装小型同步带轮连接步进电机，实现气路开度的电动远程控制，无需手动操作即可匹配设备的自动化运行逻辑，比如和机床的切削程序联动，在刀具切入工件时自动打开气路，退刀时自动关断，减少压缩空气的无效消耗。

　　安装边界方面，这套组件的阀体两端采用标准的快插接口适配结构，可直接对接车间常用的PU气管，无需额外焊接法兰或者加工螺纹，安装时仅需要将管路插入接口即可完成固定，整体径向尺寸控制在较小范围，可直接安装在设备内部的狭窄走线走管空间内，不会和周边的电缆、其他管路产生干涉。轴向安装尺寸也做了紧凑化设计，整套组件沿管路轴线方向的长度较短，不会过多占用管路布置的空间，即使是在已经排布完成的现有气路中改造加装，也不需要大幅调整原有管路的走向，仅需要截断小段气管即可完成安装。

　　设计过程中特意做了防呆处理，阀板与阀杆之间采用扁位配合，安装时不会出现阀板角度与手柄指示位置错位的问题，操作人员可直接通过手柄的指向判断当前阀板的开度，不需要额外加装开度指示装置。阀板的转动阻尼经过匹配设计，手动操作时转动手感平顺，不会出现过松导致的开度自行变化，也不会因为阻尼过大导致操作费力，调整到目标开度后可依靠配合阻尼保持位置，不需要额外的锁紧机构即可固定开度，简化了操作流程。在密封结构的选型上，预留的密封件安装槽适配常规的丁腈橡胶O型圈，用户后期维护时可直接采购标准件更换，不需要定制特殊规格的密封配件，降低了后期的维护成本与配件采购难度。
