汽车悬架用弹簧减震器SolidWorks设计模型

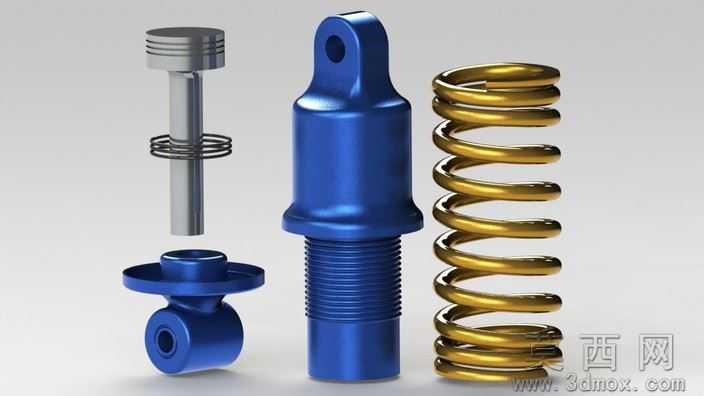

本模型为汽车悬架系统配套的筒式液压减震器三维设计成果，建模全程基于SolidWorks2011平台完成，整体采用自顶向下的参数化建模逻辑，首先通过基准面定位确定减震器上下安装吊耳的同轴度基准，依次完成阻尼筒筒体、活塞杆、上端安装座、下端连接环的实体建模，再通过螺旋线扫描命令生成等节距圆柱螺旋弹簧，对弹簧两端进行并圈磨平的工艺特征处理，所有零件完成后通过同轴心、重合等标准配合完成总装，预留了阻尼筒与活塞杆的滑动自由度，可模拟减震器的压缩与回弹行程，整体装配无干涉错误，各零件参数可根据实际车型需求快速调整修改。

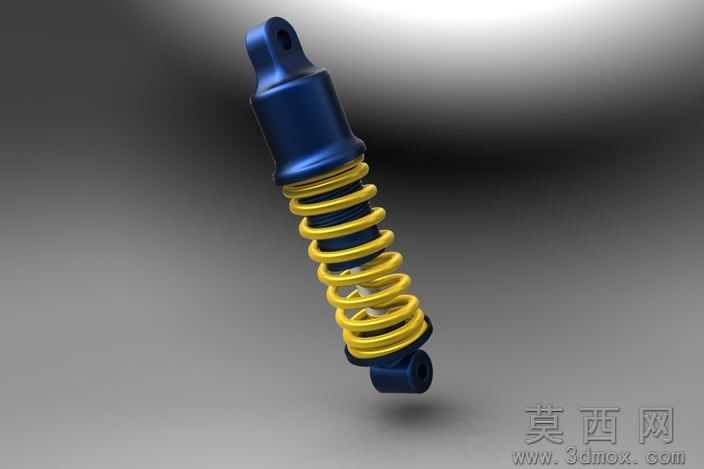

参数设计层面，模型严格参考常规乘用车辆减震器的通用尺寸设定，弹簧中径、钢丝直径、有效圈数、阻尼筒行程、安装吊耳孔径均符合行业通用设计规范，各零件间的配合间隙预留了实际生产的公差余量，可直接用于后续的工程图转换与工艺编制。渲染材质部分，阻尼筒外壳采用深蓝色哑光金属漆材质，还原实际产品的电泳涂装外观，螺旋弹簧采用亮黄色镀锌弹簧钢材质，突出金属弹性件的质感，安装吊耳部分采用发黑处理的碳钢材质，整体渲染光影柔和，清晰展现各部件的结构层次与外观特征。

结构原理上，该减震器为典型的筒式液压阻尼结构，搭配螺旋弹簧共同组成悬架的弹性减震单元，工作过程中弹簧负责缓冲路面传来的冲击载荷，阻尼筒内部的液压油通过阀系节流产生阻尼力，快速衰减弹簧的往复振动，提升车辆行驶的平顺性与操控稳定性，模型完整还原了阻尼筒与弹簧的装配位置关系，上下吊耳的结构完全匹配实车的安装接口。软件兼容方面，模型除原生SolidWorks格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，STL格式可直接用于3D打印验证样件制作。

研发教学应用层面，该模型可作为汽车底盘设计研发环节的悬架系统配套部件参考，用于整车悬架匹配仿真、装配干涉检查，也可作为高校车辆工程、机械设计专业的三维建模教学案例，帮助学习者掌握参数化装配建模、螺旋件设计、机械配合设置的相关操作，还可用于职业院校的汽车构造课程教具，直观展示减震器的整体结构与装配关系。
