汽车液压动力转向系统三维设计模型

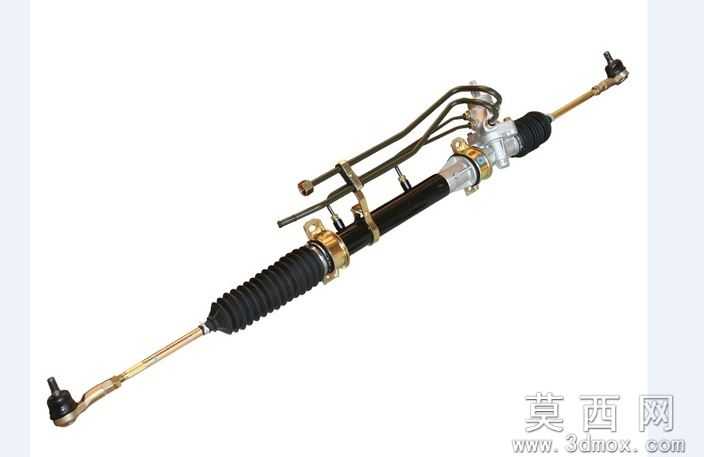

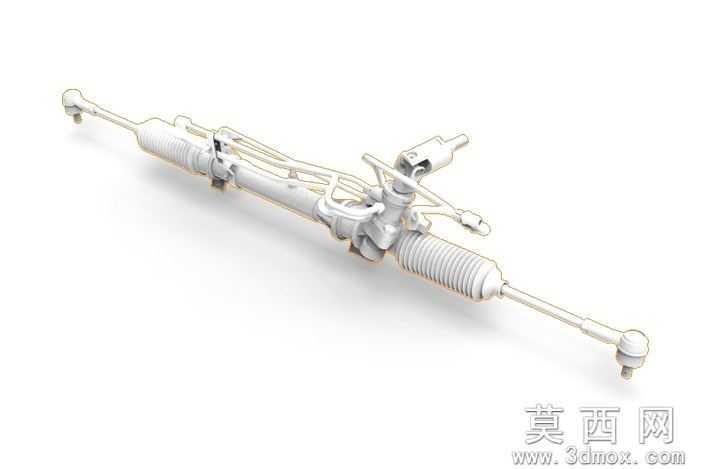

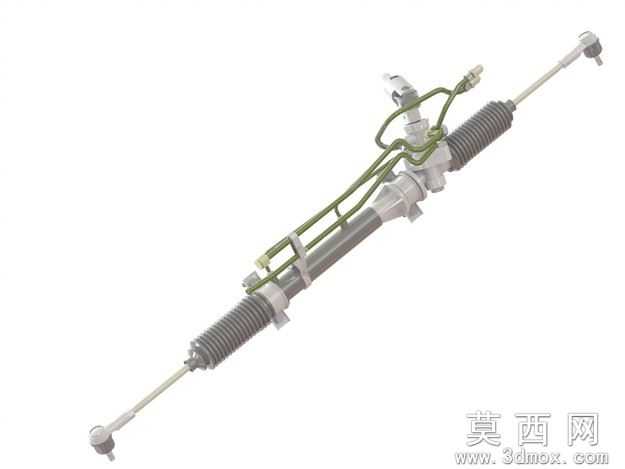

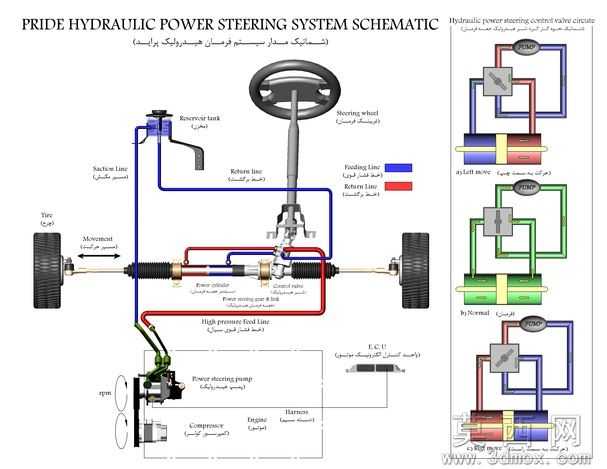

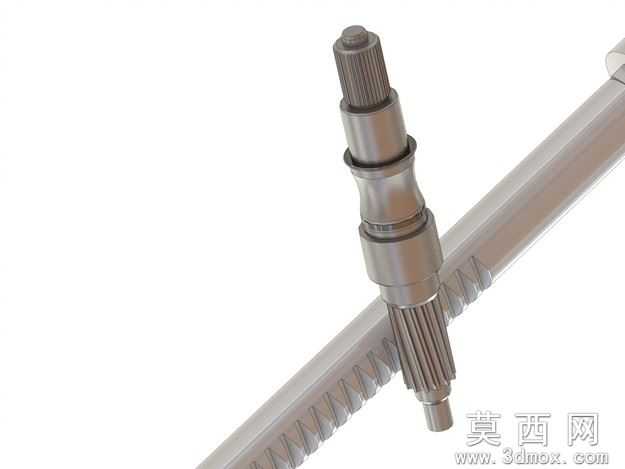

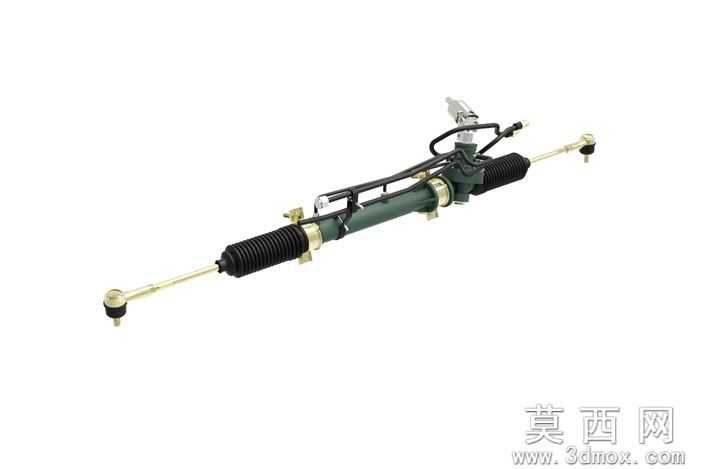

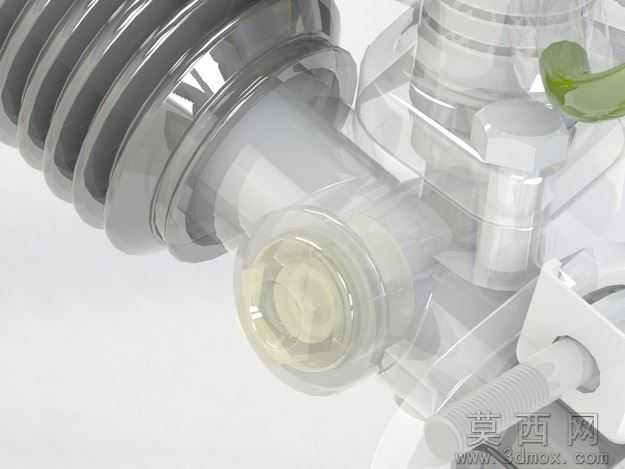

本模型为汽车液压动力转向系统完整三维设计成果，建模阶段以真实乘用车辆液压助力转向架构为参照，在SolidWorks2011软件环境中完成全参数化搭建，首先通过草绘绘制转向盘、转向柱、齿轮齿条转向器、转向油泵、储油罐、转向控制阀、动力缸及左右转向横拉杆、车轮连接端的轮廓基准，再通过拉伸、旋转、扫描等基础特征完成各零部件的实体建模，对转向控制阀的阀芯台肩、动力缸的活塞密封槽、油泵的转子叶片等精密结构采用局部细化特征处理，所有零件按照实车装配约束完成同轴、重合、平行等配合关系设置，添加了转向盘转动、齿条横向移动、活塞助力伸缩的运动限位参数，可完整模拟转向动作的全行程运动过程。参数设计层面严格匹配量产车型的转向系统尺寸规范，转向器传动比设定为18:1，动力缸工作直径设定为65mm，转向油泵额定工作压力设定为8MPa，转向盘总转动圈数设定为3.2圈，所有管路的通径、接头尺寸均符合汽车液压系统通用标准，可直接对接整车底盘的安装位参数。渲染材质环节对不同零部件匹配对应真实材质属性，转向盘采用哑光黑色橡塑材质，转向柱、齿条等金属结构件采用镀锌钢材质，高压油管采用耐油橡胶材质，储油罐采用半透明工程塑料材质，动力缸缸筒采用抛光铝合金材质，通过添加环境光、漫反射、高光参数还原部件真实质感，同时配套输出STL格式文件可直接用于3D打印验证。结构原理层面完整复现液压助力转向的工作逻辑，模型清晰划分高压供油管路、低压回油管路的走向，可直观展示直行状态下控制阀中位导通、转向状态下阀芯偏移导通对应侧动力缸油腔、依靠液压差推动活塞辅助齿条施力的完整工作过程，同时标注了ECU控制模块与油泵的信号连接逻辑，可展示转速感应式助力调节的控制路径。软件兼容层面除原生SolidWorks2011格式外，同步输出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可支持各类切片软件用于3D打印，效果图文件可直接用于方案展示。研发教学应用层面，该模型可用于汽车工程专业的转向系统结构原理教学，帮助学员直观理解液压助力的工作逻辑，也可用于汽车改装、底盘研发环节的方案验证，还可作为职业院校汽车维修专业的实训辅助模型，助力从业者掌握转向系统的部件组成与故障排查逻辑。
