工业零件平面度自动检测工作站

　　这套检测工作站的核心定位，是面向机加工产线末端、精密零部件入厂检验环节的平面度全检工位，替代传统人工用百分表、塞尺逐点打表的检测模式，解决批量零件平面度检测效率低、人为读数误差大、检测数据无法追溯的痛点，在3C精密结构件、汽车密封面零件、液压阀块端面、冲压钣金件平面度校验场景中都可适配部署。

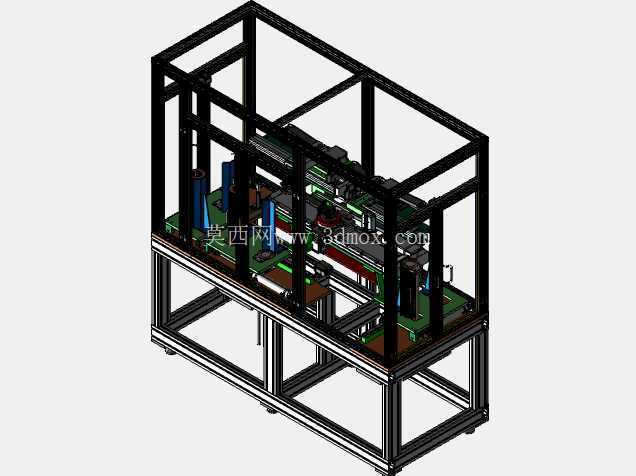

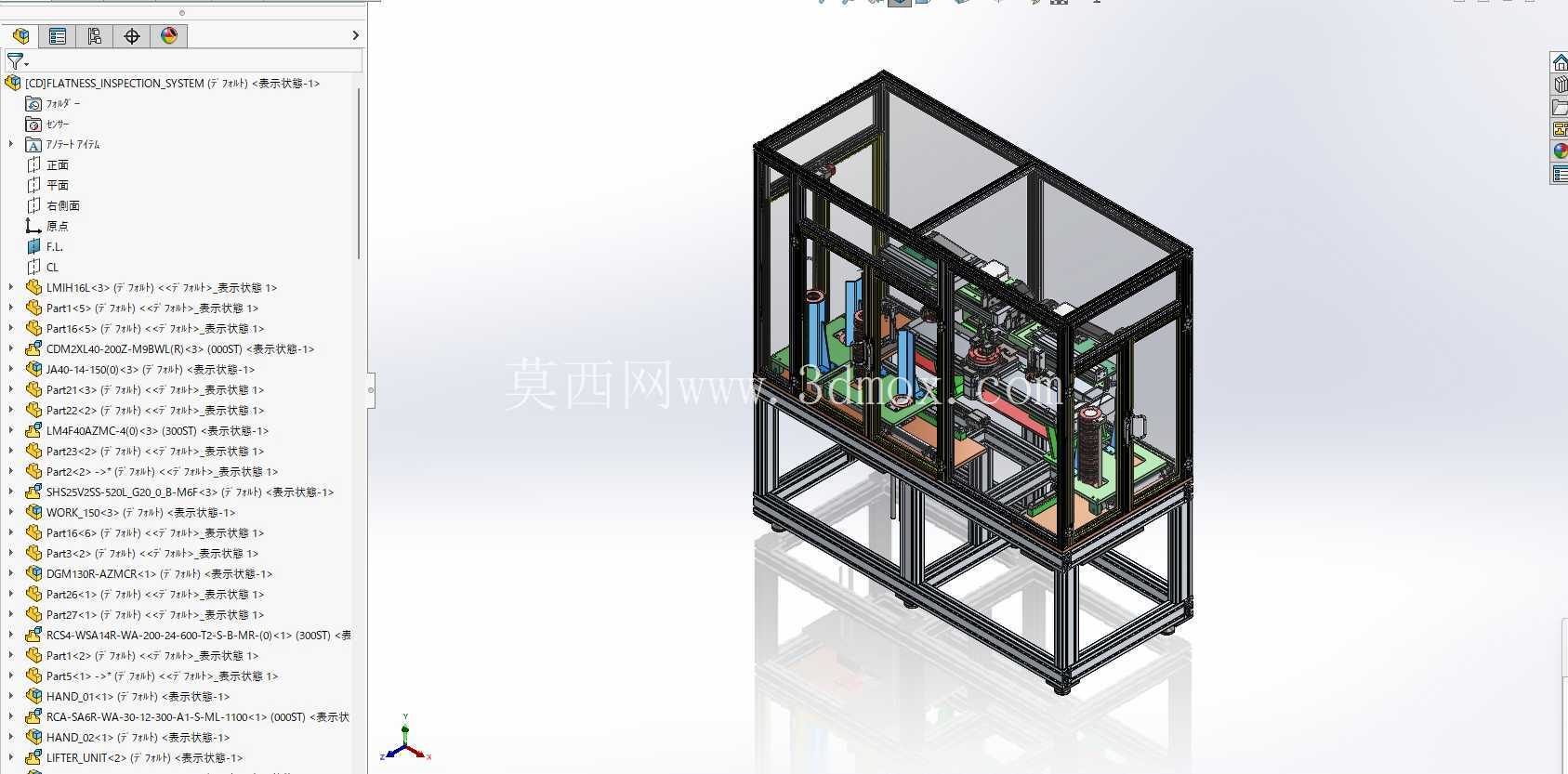

　　从整机布局来看，设备采用双层分体式架构，下层为设备承载基座，上层为封闭检测作业腔，基座采用标准工业铝型材拼接而成，型材截面选型兼顾承重与抗形变需求，基座底部预留可调脚杯安装位，可在车间地面完成水平度校准，抵消地面不平带来的检测基准偏差；基座内部预留了电气控制元件、气动处理三联件、数据采集模块的安装空间，走线全部通过型材内置槽布设，避免线缆外露干扰作业。上层检测腔同样采用铝型材搭建框架，四周镶嵌透明亚克力防护板，既可以阻挡检测过程中可能产生的切削碎屑、打磨粉尘外溢，也方便运维人员直接观察内部工位运行状态，防护门采用开合式设计，门上预留安全锁安装位，可接入设备安全回路，开门状态下设备自动暂停运行，避免调试人员误触运动机构发生安全事故。

　　工位功能分区上，检测腔内部划分为上料定位区、检测执行区、合格品/不合格品分拣区三个模块。上料定位区设置仿形定位工装，可根据待检测零件的外形更换定位块，工件放入后由气动压紧机构自动夹紧，保证待检测平面与检测基准面平行，消除工件摆放倾斜带来的检测误差。检测执行区集成了多轴运动模组，搭载接触式位移传感器或者激光平面度检测探头，模组可带动探头按照预设的网格路径在待检测平面上方逐点采集高度数据，系统自动拟合平面计算整体平面度误差，针对有密封要求的阀类零件端面，还可自定义检测点位分布，重点采集密封带区域的形变数据，避免局部微小凹陷导致后续装配出现泄漏问题。分拣区根据检测结果自动分流，合格工件由输送机构送入合格料道，平面度超差的工件被推入不合格品收纳仓，全程无需人工干预，单工位检测节拍可匹配多数中小零件的产线生产节奏，检测数据可同步上传至工厂MES系统，每一件工件的检测数值都可留存追溯，方便工艺人员跟进机加工工序的刀具磨损、装夹形变问题。

　　设计过程中首先锚定检测精度这个核心指标，整个机架的拼接面都做了铣削加工保证平面度，运动模组的安装基准面经过二次校准，避免机架自身形变叠加到检测误差中；气路布局上在检测探头附近预留了吹气嘴，检测前自动吹除工件表面残留的切屑、灰尘，避免异物垫在工件表面或者探头下方造成检测数值失真。整机的安装边界充分考虑车间现场的排布需求，设备长宽高尺寸适配标准车间通道，侧边预留维护空间，所有需要定期校准的传感器、需要更换的过滤元件都布置在设备开门后可直接触及的位置，不需要拆解外围防护即可完成日常运维；设备的对接接口统一布置在基座后侧，包含电源接口、气源接口、通讯网线接口，产线部署时只需完成水电接驳即可投入使用，对接现有自动化产线时可直接接入前后段输送线，实现工件从加工完成到检测分拣的全流程无人化运行。针对不同尺寸的待检测工件，只需更换定位工装、调整探头的运动行程参数即可完成换型，无需对整机结构做大幅改动，柔性适配多品种小批量零件的检测需求。
