倾斜式螺旋上料输送机组装结构

　　这套倾斜式螺旋输送设备主要面向散料、颗粒料、粉料以及小块状物料的连续提升作业，常见于塑料加工、食品配料、化工粉体、粮食转运、再生料处理和自动化产线前段供料场景。设备底部设置较大容积的受料斗，物料由人工倒料、吨袋投料或前段设备落入料斗后，经螺旋叶片旋转推动，沿封闭或半封闭槽体向高处输送，最终从上端出料口排出，接入包装机、搅拌机、注塑机、料仓或其他工艺设备。

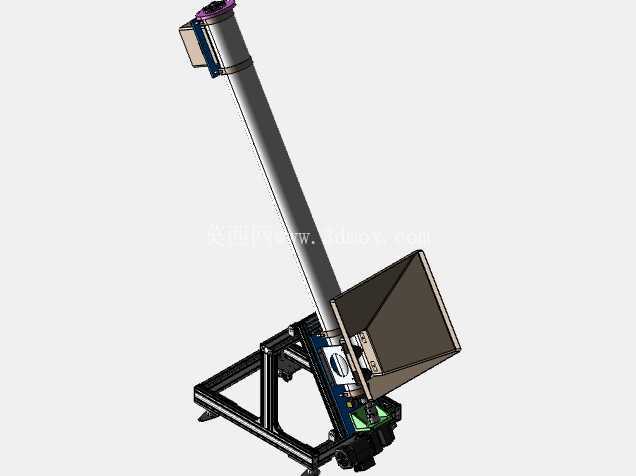

　　从结构布置看，整机采用斜置输送管与下部移动机架组合的方式。输送段并非水平布置，而是以一定倾角抬升，这样可以在较短水平占地范围内获得所需出料高度。下部机架承担整机重量、驱动载荷和物料载荷，框架采用型材焊接或栓接形式，底部配置脚轮，便于车间内换位、清洁和对接不同工位。需要注意的是，脚轮主要服务于移动调整，设备长期运行时应配合地脚支撑或锁紧机构，避免螺旋启动、物料冲击时产生晃动。

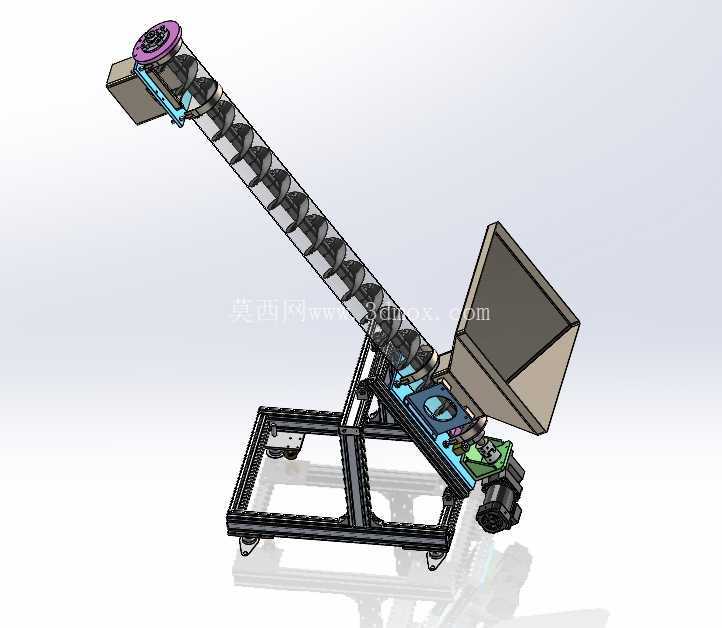

　　螺旋轴是设备的核心工作部件。轴体上连续布置螺旋叶片，叶片外径与输送槽内壁保持合理间隙。间隙过小，会因制造误差、物料卡滞或热变形造成刮壳；间隙过大，则会降低输送效率，尤其粉料容易在底部残留。设计时需要结合物料粒度、磨琢性、含水率和流动性确定螺距、叶片厚度以及轴径。对于流动性差、易架桥的物料，料斗内部可增加破拱或搅拌结构；对于磨蚀性较强的颗粒料，叶片边缘和槽体应考虑耐磨材料或可更换衬板。

　　驱动部分布置在设备下端附近，通过电机、减速机与螺旋轴连接，将动力传递至输送构件。下端驱动有利于缩短传动链，也便于维护检修；但在倾斜输送条件下，必须关注密封和轴承防护，防止细粉进入轴承座。上端设置出料口和端部支承，轴承位置应尽量远离物料冲刷区，并设置防尘密封。若设备用于频繁启停或满载启动工况，传动系统需校核启动扭矩，避免叶片被物料压实后电机过载。

　　料斗造型采用上口大、下部收窄的方式，便于投料并引导物料进入螺旋入口。料斗侧壁角度应大于物料休止角，否则粉料容易在角落堆积。对于易粘壁物料，斗内壁可降低粗糙度或增加振动、气动辅助破拱装置。输送管上端下方设置出料溜槽，物料在螺旋推送末端靠离心力和重力排出，出料方向应与下游设备进料口保持顺接，减少落差扬尘和物料反弹。

　　外形与安装边界方面，这类设备的占用空间由输送长度、倾角、料斗尺寸和上部出料高度共同决定。布置时不能只核对整机投影面积，还要预留料斗上方投料空间、电机侧检修空间、尾部轴承维护空间以及脚轮转向空间。倾斜段下方会形成三角区域，机架支腿需避开人员通道和电缆桥架。若设备固定在某一工位，应在机架与地面之间设置可调支脚，用于调平并承受振动；若需要多工位共用，则脚轮承载力、制动可靠性和推扶高度都要纳入设计。

　　建模时应重点表达螺旋叶片与中心轴的连续关系、料斗与输送槽的过渡连接、驱动组件的安装位置、机架支撑形式以及出料口方位。螺旋叶片可通过等螺距扫略形成，若需要用于工程出图，还应区分叶片、轴管、法兰、轴承座、紧固件和护罩等零件。整机装配需检查运动件与固定槽体之间的干涉，尤其在倾斜状态下，电机、联轴器、护罩和机架横梁容易出现空间冲突。

　　实际选型时，输送量并非只由管径决定，还受转速、螺距、倾角、物料填充系数和物料特性影响。倾角越大，物料越容易沿叶片回滑，输送效率会下降，因此高角度提升通常需要降低转速、优化叶片形式或采用管式封闭结构。设备启停前应保证槽内物料状态可控，长期停机前尽量排净残料，以防止受潮结块、下次启动过载。整体结构兼顾移动便利性与连续上料功能，适合作为中小型自动化生产线中的散料提升与定量供料前端设备。
