Arduino33ble开发控制板三维结构设计

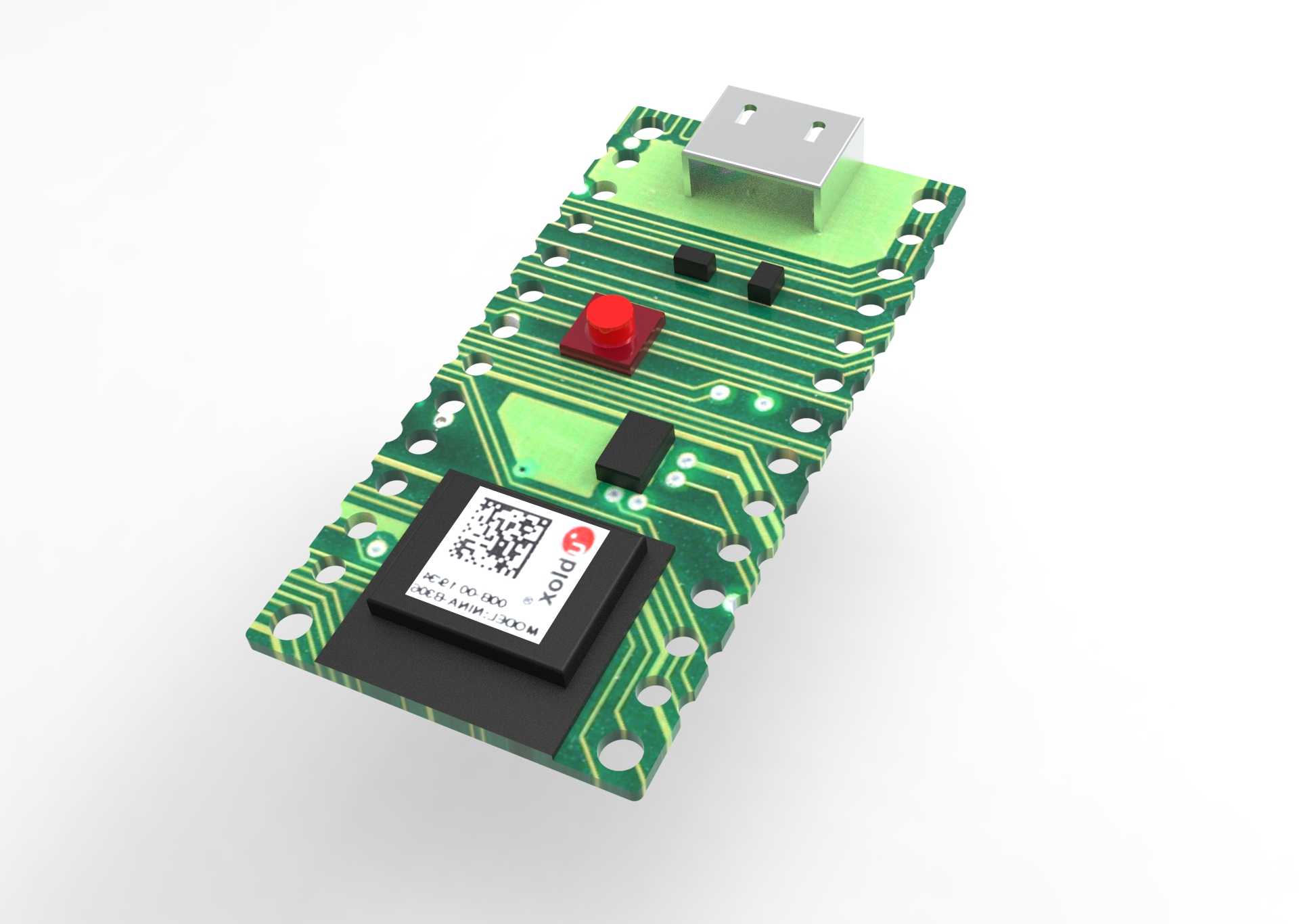

在嵌入式开发、小型智能设备原型验证的场景中，这类控制板是核心的硬件载体，从桌面级创客项目到工业现场的小型数据采集节点，都能见到同类型控制板的应用身影。做这类板卡的三维结构设计，首先要考虑的是实际使用中的安装适配问题，板体采用长条形规整布局，边缘预留的等距安装孔完全匹配通用面包板、标准开发板固定座的孔位间距，不管是直接插装在面包板上做电路原型调试，还是通过铜柱固定在设备外壳内部做长期运行，都不需要额外做安装位的二次加工，能直接适配现有通用的电子装配件体系。

板上的元件布局完全遵循实际生产的SMT贴片工艺要求，Type-B接口放置在板体短边的端部位置，接口的金属外壳高度、插接口深度都严格按照通用USB接插件的标准尺寸建模，插装时不会和周边的电容、电阻元件产生空间干涉，接口突出板体的高度刚好匹配常见设备外壳的开口预留尺寸，装配后接口和外壳表面齐平，既不会因为突出过多容易被磕碰损坏，也不会因为内陷过深导致常规USB插头无法完全插入。复位按键采用红色方形轻触开关设计，放置在板体靠前的侧边位置，按键的按压行程、键帽突出板面的高度都按照实际元件参数还原，调试时不需要借助额外工具，手指可以直接按压触发，同时按键周边预留了足够的操作空间，不会因为周边元件排布过密导致按压时误碰周边的电子元件。

核心通讯模块采用板载贴片式设计，模块的屏蔽罩高度、周边阻容元件的排布间距都严格还原实物的空间关系，屏蔽罩和板边的预留距离满足生产时的贴片工装定位要求，不会出现贴装时工装压碰周边元件的问题。板体的走线区域虽然在结构模型中不需要完全还原线路细节，但焊盘的位置、过孔的排布都和实际PCB的设计边界保持一致，做结构装配校验时，可以直接通过模型检查接插件、外接模块和板上元件的空间干涉情况，不需要等到实际打样后再发现装配冲突。

从设计思路上看，这类控制板的结构设计优先服务于功能实用性，板体的长宽尺寸控制在通用开发板的常规尺寸范围内，既可以兼容市面上绝大多数现成的Arduino扩展板，也能适配小型智能设备内部狭窄的安装空间，板上所有外接引脚都采用双排等距排针布局，排针的伸出高度、引脚间距完全符合通用排针的尺寸标准，和扩展板对接时可以完全插合，不会出现引脚错位、接触不良的问题。板体的厚度按照常规1.6mm厚度的FR4板材建模，边缘的倒角处理完全匹配实际PCB生产的铣边工艺要求，不会出现尖锐的板边毛刺，装配时也不会划伤操作人员或者周边的连接线材。

在实际的项目应用中，这类控制板常被用于小型物联网节点的数据采集、小型机器人的运动控制、教学实验场景的电路验证等场景，结构模型的精准度直接影响后续外壳设计、整体装配的效率，建模时所有元件的高度差都做了精准还原，比如板上的黑色贴片电容、电源指示灯的位置和高度，都和实物保持一致，设计配套外壳时，可以直接根据模型预留出对应的指示灯透光孔、按键按压位，不需要反复测量实物尺寸调整外壳结构。板体上的固定孔采用金属化过孔设计，模型中还原了孔位的沉台结构，安装铜柱时螺丝可以完全沉入孔位，不会突出板面影响上层扩展板的安装。

不同于纯外观展示的模型，这个结构模型完全按照实际生产的装配要求做了细节还原，比如USB接口的金属固定脚位置、核心模块的定位标记点，都和实际PCB的生产文件保持一致，不管是用来做整机的装配干涉校验，还是用来做产品的宣传展示渲染，都能满足精度要求。在做设备选型时，结构工程师可以直接将这个模型导入整体装配体中，核对控制板和周边电池、传感器、外壳结构的空间距离，提前预判走线空间、接插件插拔空间是否充足，避免后期打样后出现装配空间不足的问题，大幅缩短原型开发的迭代周期。
