蜗轮蜗杆式快装喉箍三维结构设计

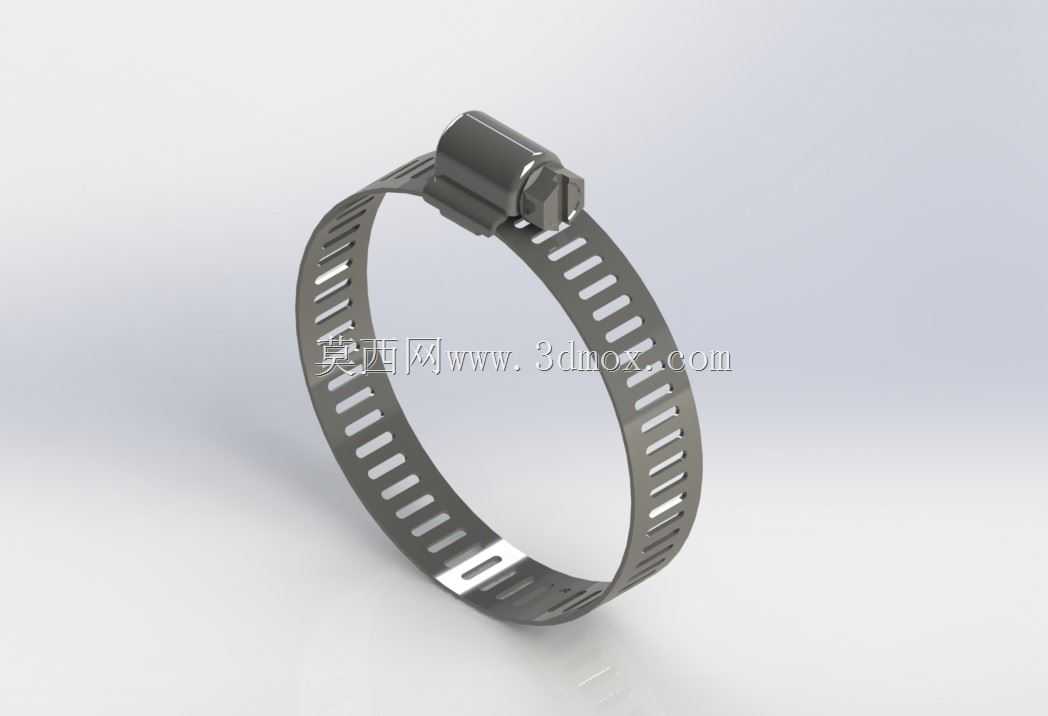

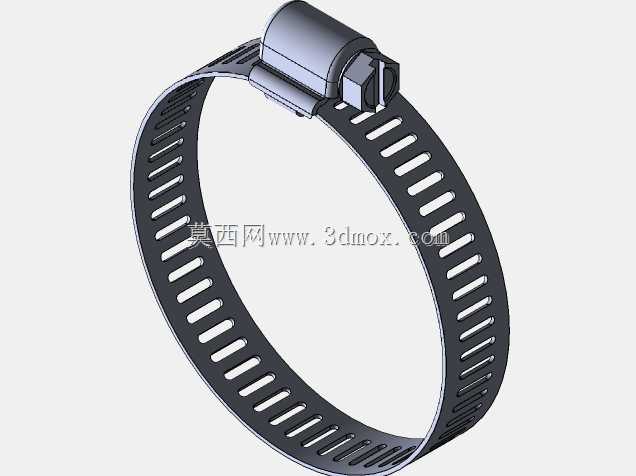

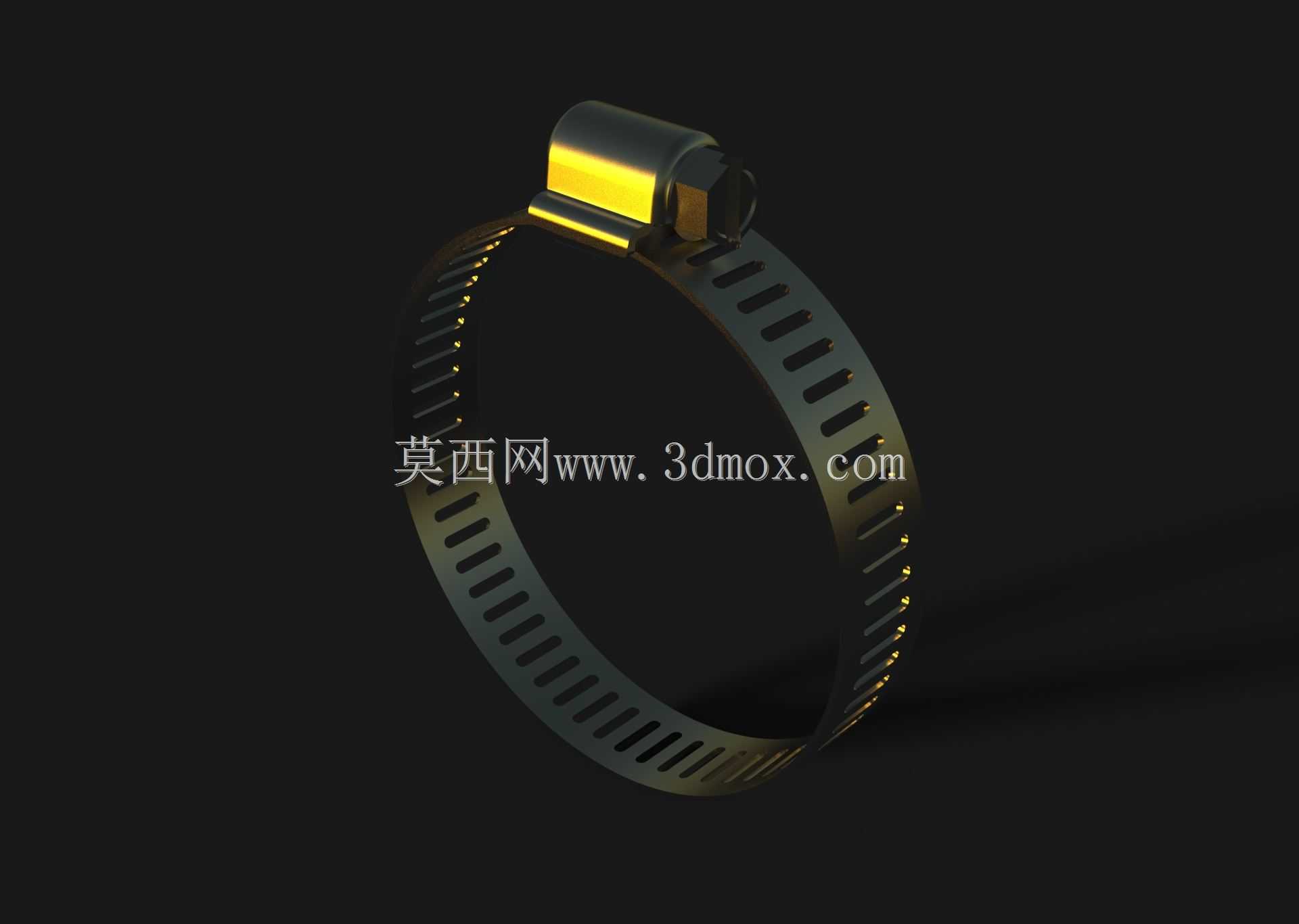

　　日常做管路装配的工程师都清楚，软质管路和硬接头的衔接位置，永远是流体输送系统里最容易出泄漏故障的薄弱点，不管是家用燃气输送的橡胶软管、洗衣机进出水的PVC编织管，还是工业现场低压气动回路的PU管、小型给排水管路的塑料软管，只要涉及软硬管对接，都需要可靠的径向抱紧结构来抵消管路内压带来的脱开力，同时填补不同材质管件之间的装配间隙，避免介质渗漏。这款喉箍的结构设计完全围绕现场装配的实际需求展开，没有多余的冗余结构，整体采用开式环形钢带作为主体承载结构，钢带表面等距冲压出贯通的梯形齿槽，齿槽的间距和蜗杆头部的齿形完全匹配，转动蜗杆时就能通过齿牙和齿槽的啮合带动钢带环的直径连续变化，实现无级调节的抱紧效果。

　　和传统的螺栓压紧式管夹相比，这种蜗轮蜗杆结构的调节范围更宽，同一款喉箍可以覆盖一定直径区间内的多种管路规格，能大幅减少现场备件的储备种类，不管是新设备装配还是后期运维更换，都不用反复核对管夹的固定尺寸，只要在调节范围内的管路都能可靠抱紧。从安装边界来看，这款喉箍的钢带厚度控制在合理区间，抱紧后钢带和管路外壁完全贴合，不会出现局部应力集中压坏软质管壁的问题，头部的蜗杆锁紧结构整体凸起高度较低，安装后不会占用过多径向空间，在管路排布密集、安装间隙狭小的场景下，比如设备内部的气动阀组周边、家用燃气表的狭窄安装位、洗衣机背后的贴墙管路区域，都能顺利完成装配操作，不会因为结构凸起和周边部件产生干涉。设计时特意将齿槽冲压在钢带的外侧，内侧保持平整光滑，抱紧时不会因为齿牙的尖锐边缘切割软管外壁，哪怕是长期处于轻微振动的工况下，比如洗衣机进水回路随设备运行产生的小幅振动、小型空压机气动管路随气压波动产生的微动，也不会出现管壁被磨破导致泄漏的问题。蜗杆的头部采用标准的一字槽结构，现场装配不需要专用工具，用普通的一字螺丝刀甚至合适宽度的硬币就能完成拧紧操作，锁紧后蜗杆和齿槽的啮合具备自锁特性，不会因为管路的长期轻微振动出现松脱，能长期保持稳定的抱紧力。

　　在实际选型应用中，这类喉箍的适配场景非常广泛，民用领域里家用燃气灶具的橡胶软管连接、热水器进出水软管固定、洗衣机进排水管和接头的衔接，都能用到这类紧固件；工业场景里小型低压气动回路的软管固定、冷却系统的橡胶水管抱紧、通风管路的柔性接口锁紧，也都可以选用这款结构的喉箍。和普通的钢丝喉箍相比，这款钢带式结构的抱紧力分布更均匀，整圈钢带和管壁的接触面积更大，单位面积的压紧力更小，不会像钢丝喉箍那样把软质管壁压出深痕甚至割破，对于壁厚较薄的塑料软管、弹性较好的硅胶管都有更好的适配性。

　　设计过程中对钢带的弯折弧度做了反复优化，当喉箍调节到最小直径时，钢带的弯折处不会出现应力集中导致的断裂问题，齿槽的冲压深度也经过反复验证，既保证齿牙和蜗杆啮合时有足够的接触强度，拧紧时不会出现跳齿滑牙的问题，又不会因为冲压过深导致钢带整体强度下降，在长期抱紧状态下不会出现钢带被拉断的失效情况。头部的锁紧壳体和钢带的连接采用铆压固定，铆接点的强度经过校核，哪怕是把喉箍调节到最大直径位置，铆接点也不会出现脱开的问题，壳体内部的蜗杆装配间隙控制合理，转动时没有明显的卡滞，拧紧过程中阻力均匀，操作人员可以很直观地通过螺丝刀的阻力反馈判断抱紧力是否足够，避免拧得过紧损坏管壁或者拧得过紧导致钢带断裂，也不会因为拧得不够紧出现密封失效。
