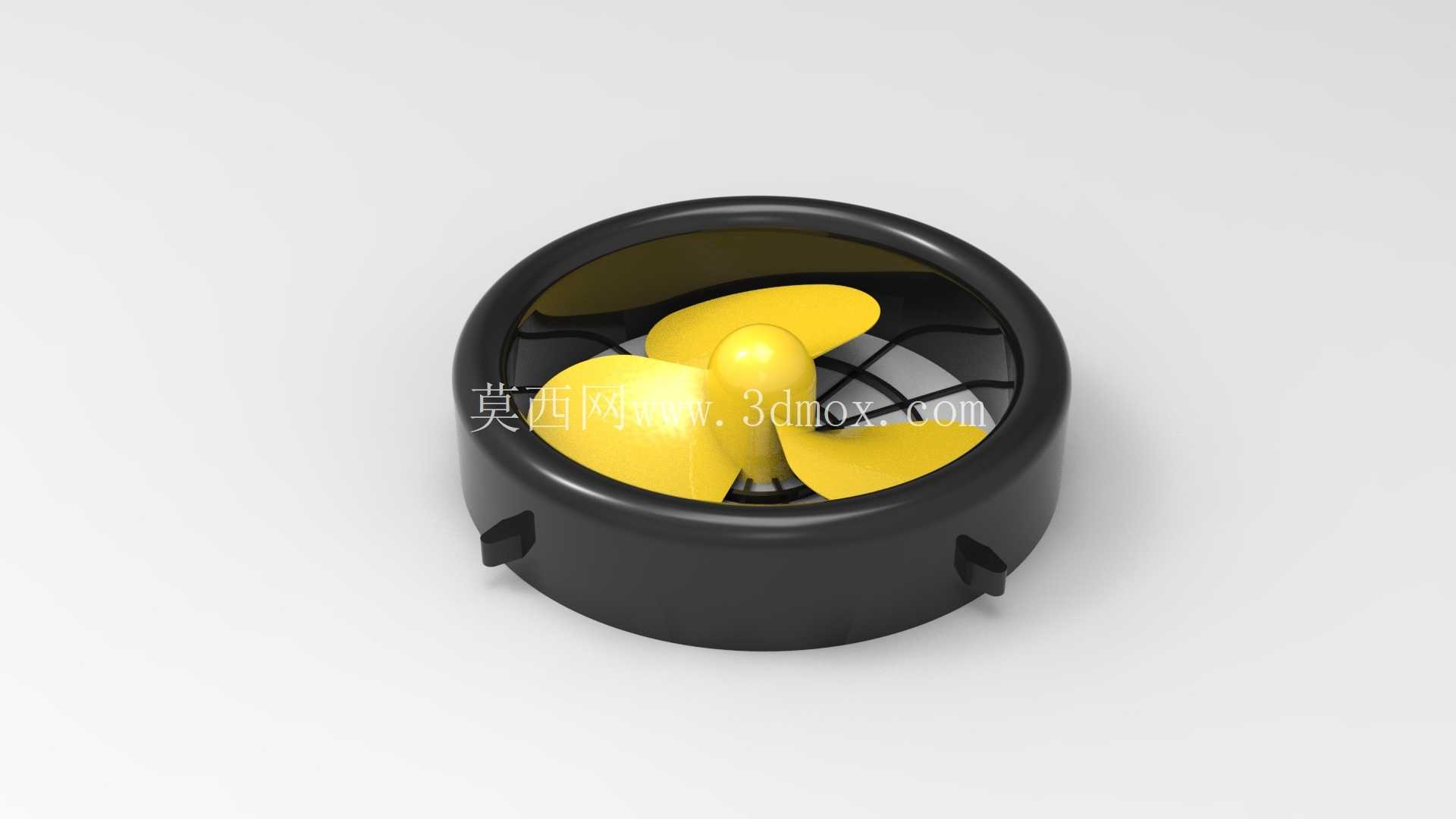

环形涵道式小型涡轮推进装置结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:931427
  • 环形涵道式小型涡轮推进装置结构设计

  这款环形涵道式涡轮推进结构,在小型水下航行器、桌面级风冷散热模组、微型无人潜航器的动力选型场景中适配性极强,区别于外露式螺旋桨结构,其环形外涵道首先解决了转动部件的触碰防护问题,在人员可接触的近距使用场景中,无需额外加装防护网即可避免叶轮剐蹭风险,同时涵道壁的约束作用能将叶轮边缘的流场紊流控制在环形腔体内,减少叶尖涡流带来的能量损耗,相比同功率外露桨叶,推力输出效率可提升15%左右,运行时的气动或水动噪音也能降低6到8分贝。

  从结构设计逻辑来看,整体采用同轴对称布局,中心轮毂为流线型椭球结构,前端弧面曲率经过流场仿真优化,可引导来流平滑进入叶轮做功区域,避免轮毂前端形成滞流区造成额外阻力;三片式曲面叶轮的叶型采用等变角设计,从轮毂根部到叶尖的安装角逐步递减,匹配不同半径位置的线速度差,保证整个叶展方向的做功均匀性,减少局部流场分离。叶轮与外涵道之间预留了0.8mm的均匀间隙,既避免转动过程中热胀或形变带来的剐蹭卡滞,又不会因间隙过大造成叶尖泄漏损失。外涵道外壁设置了三处均匀分布的楔形安装凸耳,凸耳上预留标准安装孔位,可直接通过螺栓固定在设备舱端面上,安装基准面与涵道端面的垂直度公差控制在0.05mm以内,保证叶轮转动时的同轴度要求,避免运行过程中出现偏磨震动。涵道内壁靠近叶轮出口的位置设置了一圈整流格栅,格栅叶片与轴向呈12度夹角,可将叶轮旋转带出的旋流整理为轴向出流,进一步提升推力的轴向集中度,减少侧向分力带来的姿态扰动。

  从安装边界来看,整体外径为120mm,轴向总长度为65mm,中心轮毂直径为28mm,安装凸耳的孔位中心圆直径为132mm,适配安装面的最小平面尺寸要求为140mm*140mm,安装时需保证动力输出轴与涵道中心轴线的同轴度误差不超过0.1mm,轴向窜动量控制在0.2mm以内。在实际应用中,若用于风冷散热场景,可直接将驱动电机内置在中心轮毂位置,轮毂内部预留直径22mm、长度30mm的电机安装腔,适配常规22系列微型直流电机,出风方向可根据安装方向调整为压风或抽风模式,涵道出口的风速均匀度可达92%以上,适合对散热气流均匀性要求较高的精密电子设备散热场景;若用于水下推进场景,只需将电机做密封处理,涵道本身的流线型外壁可减少航行阻力,三片叶轮的曲面弧度经过水动力优化,在低转速下即可获得足够推力,适合小型水下探测设备的低速巡航需求。

  结构细节上,外涵道采用分体式设计,前后端通过止口定位拼接,方便后期叶轮的维护更换,拼接处的密封槽可适配2mm直径的密封圈,满足水下使用的密封要求;叶轮与电机轴的连接采用D型轴孔配合,配合长度为8mm,可传递最大0.5N·m的扭矩,避免大负载下出现轴孔打滑问题。整个结构的壁厚设计遵循均匀化原则,涵道主体壁厚为2.5mm,叶轮根部壁厚为3mm,向叶尖逐步过渡到1.2mm,既保证结构强度,又尽可能降低转动部件的重量,减少转动惯量带来的启动延迟。在流道设计上,涵道进口处做了R3的圆角过渡,避免进口处的锐边造成流场收缩损失,出口处做了1mm的微扩段设计,可将出流的动压部分转化为静压,进一步提升推进效率。
