700W车载离网逆变电源结构设计

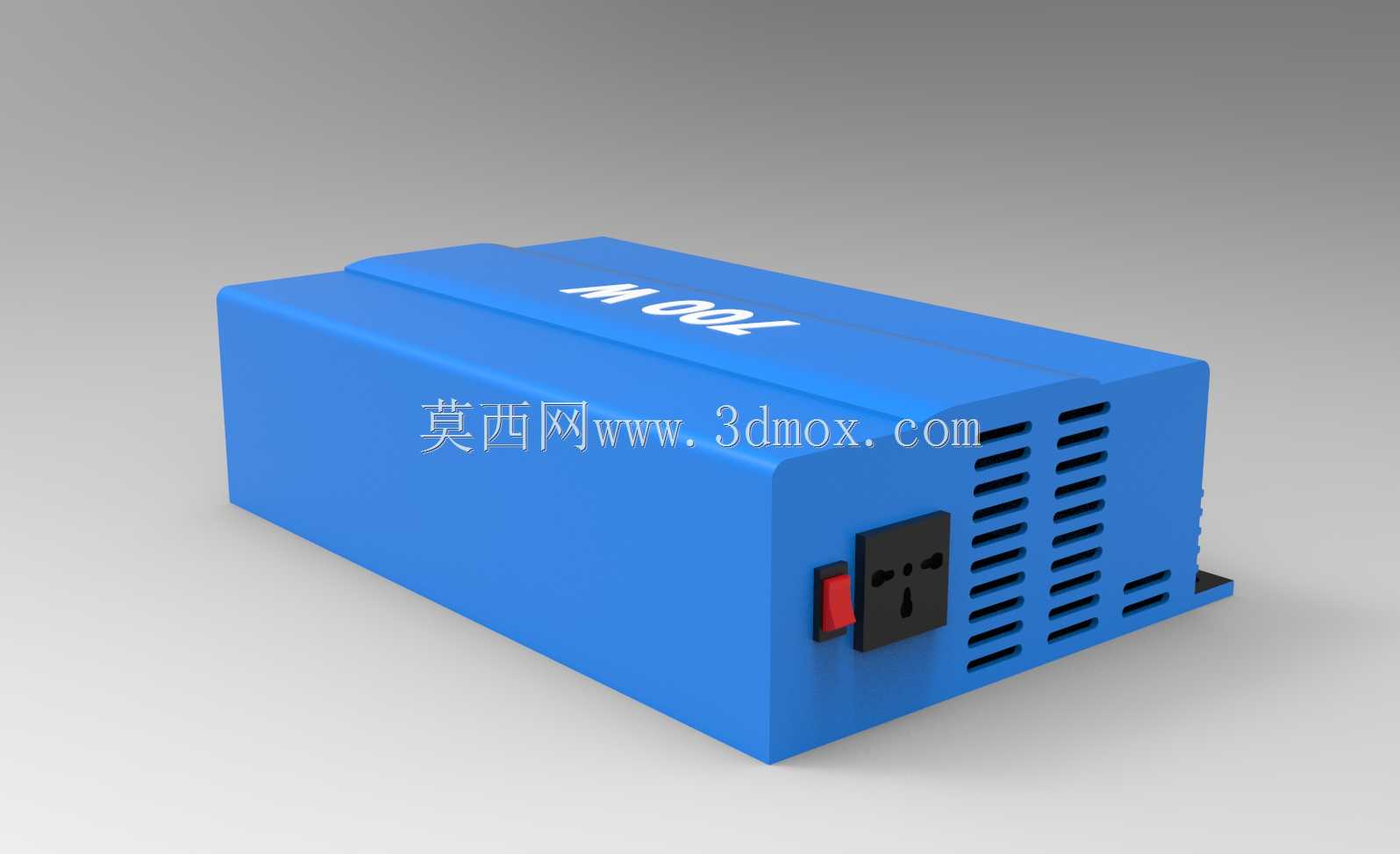

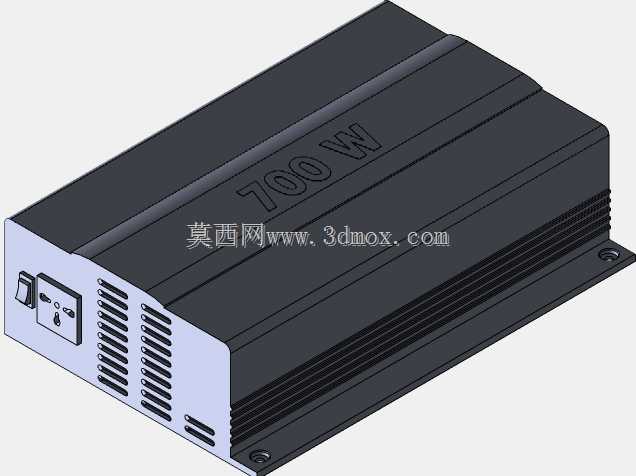

　　这款700W功率等级的逆变装置，核心应用场景覆盖小型离网供电、车载辅助供电、户外作业临时供电等领域，能够将低压直流输入转换为通用工频交流输出，满足小功率电动工具、便携数码设备、小型生活电器的用电需求。从结构设计层面看，整体采用一体化封闭金属壳体方案，壳体主体做了等壁厚拉伸成型处理，边角位置做了R角过渡，既可以提升壳体整体抗形变能力，避免运输、安装过程中磕碰导致内部元器件移位，也能减少尖锐边角带来的安装划伤风险。壳体顶面做了凹陷式功率标识印刷区域，标识采用模内印刷工艺，长期使用不会出现磨损脱落，方便现场运维人员快速识别设备功率等级，避免错配负载。

　　输出接口端设置在壳体短边侧面，采用国标五孔交流输出插座，插座旁搭配红色船型电源开关，开关做了凸起防误触设计，操作时不需要额外寻找按键位置，戴绝缘手套也能完成通断操作。接口同侧的壳体侧壁排布了多组平行通风栅格，栅格采用向下倾斜的冲压成型结构，既可以保证内部功率器件工作时的热空气自然流通散热，又能避免垂直滴落的液体、灰尘直接进入壳体内部，适配车载、户外等多尘、易溅水的使用场景。壳体底部两侧延伸出带安装孔的固定耳，安装孔做了长圆孔设计，能够适配安装基面一定范围内的孔位偏差，降低现场安装的对位难度，固定耳与壳体主体为一体折弯成型，不需要额外加装固定支架，减少整机装配零件数量。

　　从内部结构布局思路来看，功率变换模块、滤波模块、输出保护模块沿壳体长度方向依次排布，高压区与低压区做了物理隔离挡片，避免强电串扰影响控制电路稳定性，功率器件的安装面直接贴合壳体侧壁的散热区域，通过壳体金属材质辅助导热，不需要额外加装体积较大的散热鳍片，有效压缩整机整体体积。整机的外形尺寸控制兼顾了安装空间与内部器件排布需求，长度方向预留了接线端子的操作空间，宽度方向匹配常规车载安装位的预留尺寸，高度方向避开了车载中控台、设备舱的常见凸起干涉位，能够直接嵌入多数小型供电舱的标准安装位。壳体表面采用蓝色静电喷塑处理，涂层均匀覆盖所有金属裸露面，具备基础的防氧化、防腐蚀能力，适合在湿度较高的户外环境长期使用。

　　输出端的插座做了防松脱结构设计，插头插入后能够提供足够的夹持力，避免车辆行驶过程中震动导致插头脱落断电。通风栅格的开孔尺寸经过核算，既满足自然散热的通风量要求，又能阻挡直径较大的金属碎屑、昆虫进入壳体内部造成电路短路。壳体的合缝位置采用折边咬合结构，配合密封胶条实现基础的防尘防水能力，不需要额外打胶固定，后期拆解维护时只需要拆开侧边的固定螺丝即可打开壳体，检修完成后可以快速复原，不会破坏壳体的密封性能。从安装边界来看，设备安装时需要在侧面通风栅格位置预留至少30mm的通风间隙，避免栅格被遮挡导致散热不畅，固定耳的安装面需要保证平面度误差不超过1mm，避免安装时壳体受挤压变形导致内部电路板受力损坏。接线位置预留了足够的走线空间，直流输入线可以从壳体另一端的防水格兰头接入，格兰头可以适配不同线径的输入电缆，拧紧后能够固定电缆位置，避免拉扯导致接线端子松脱。整机重量控制在合理区间，单人即可完成搬运与安装操作，不需要额外的吊装辅助设备。
