Packard Bell笔记本内置离心散热风扇结构

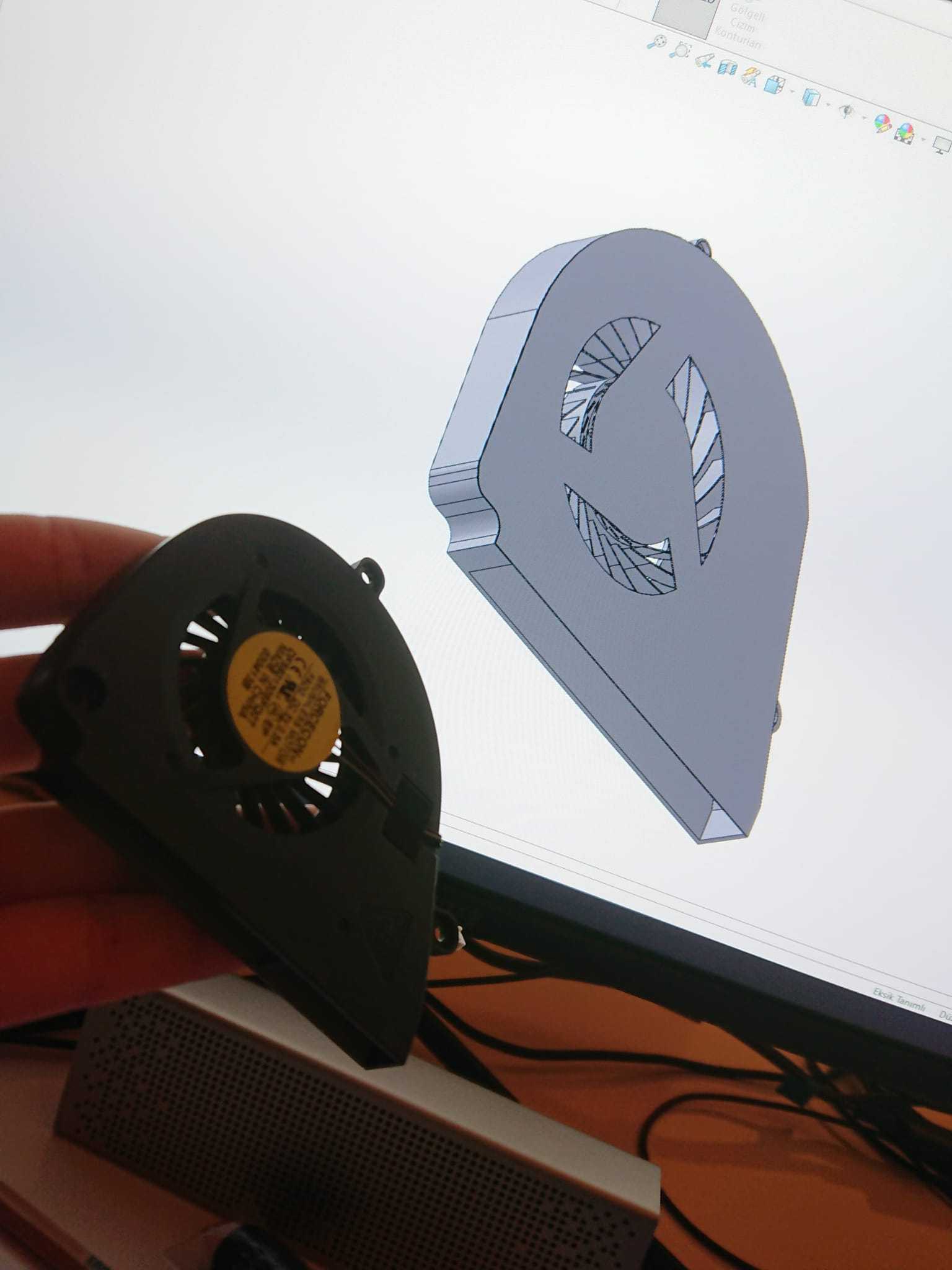

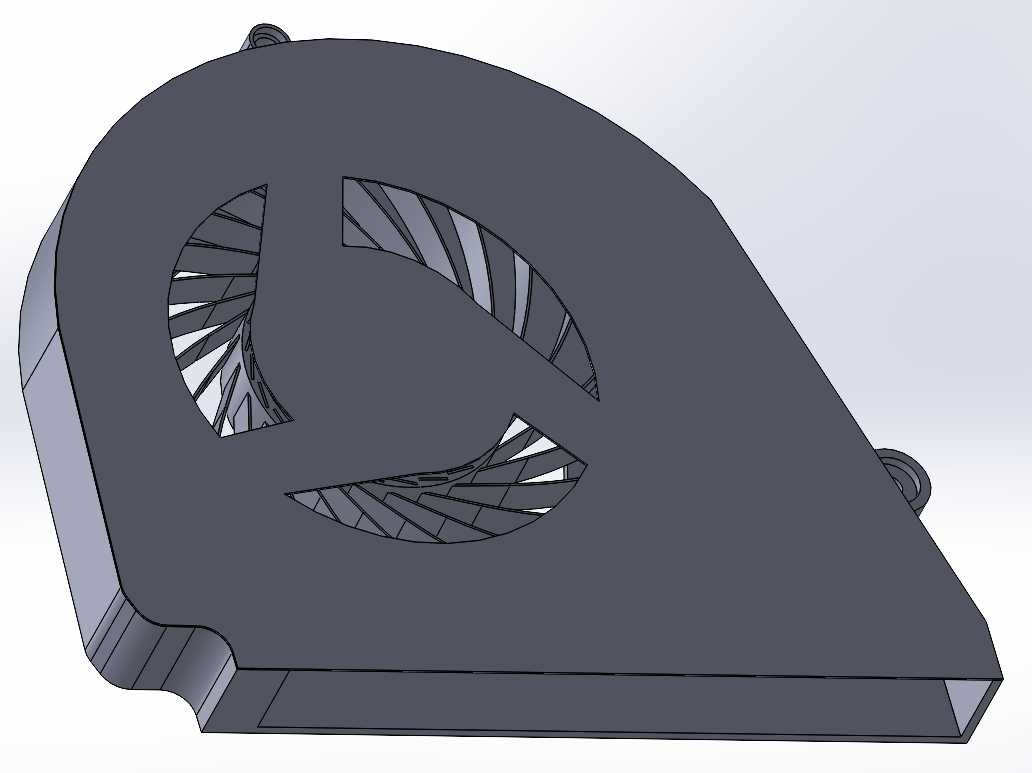

笔记本内置离心风扇是消费电子散热系统的核心动部件，主要承担将散热鳍片上蓄积的热量通过定向气流快速带出机壳的功能，区别于普通轴流风扇，这类离心鼓风结构能在有限的机内空间内建立更高的风压，适配笔记本狭窄的风道布局，避免气流在鳍片间隙中出现紊流损失。这款适配Packard Bell机型的散热风扇，采用侧出风蜗壳结构，进风面正对笔记本D壳的进风网格，出风口完全贴合散热鳍片的入风端面，工作时无刷电机带动离心叶轮高速旋转，从机壳底部吸入常温空气，经过叶轮加速后沿蜗壳导流方向集中吹向鳍片阵列，将CPU、GPU传导至鳍片的热量通过机身侧边的出风口排出，形成完整的风冷散热循环。

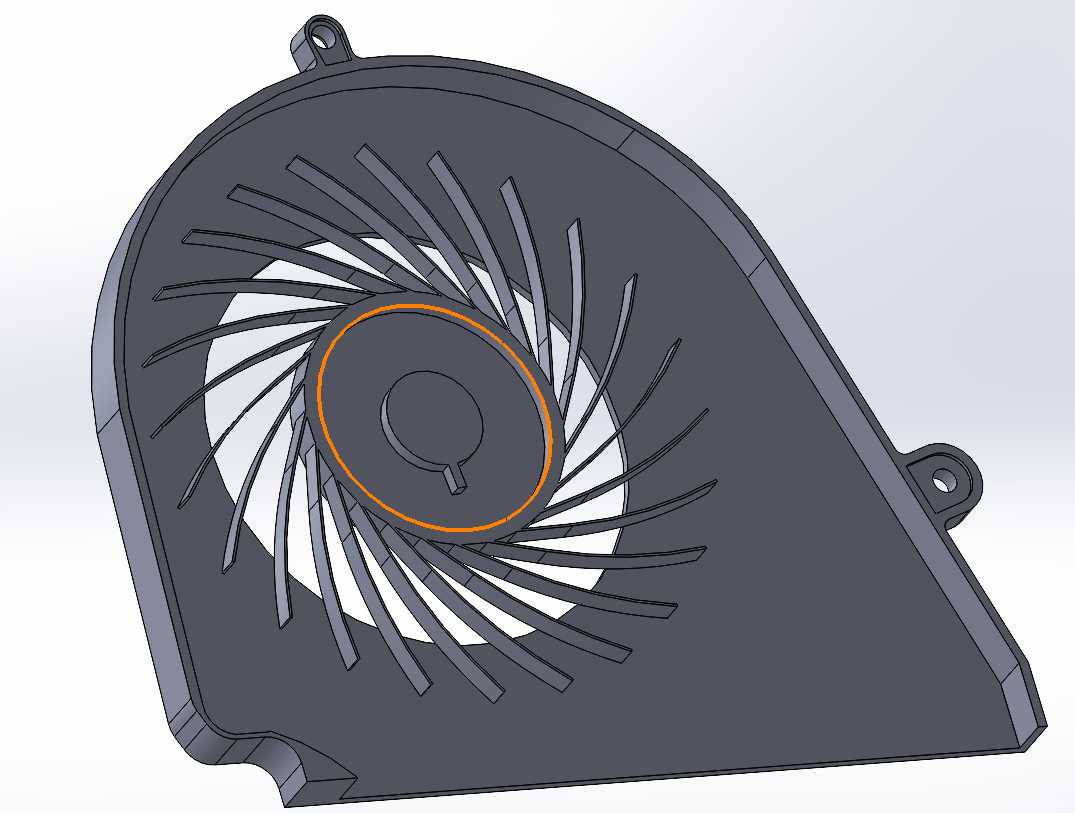

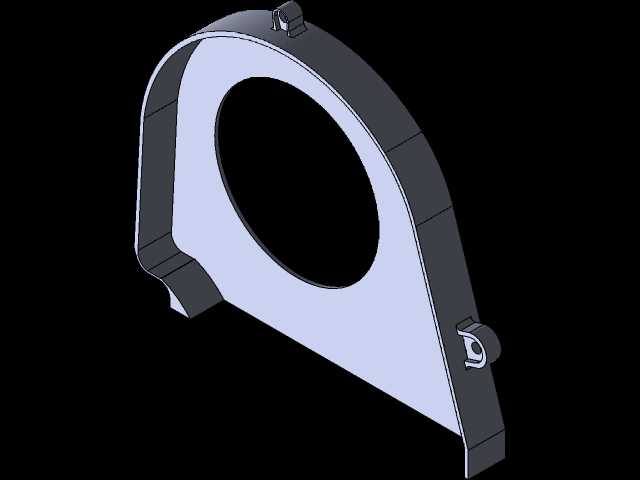

从结构设计逻辑来看，这款风扇的蜗壳轮廓采用渐开线曲率设计，每一段型线的曲率变化都匹配叶轮出口的气流速度方向，尽可能减少气流在蜗壳内部的碰撞损耗，降低风噪的同时提升出风效率。叶轮采用多叶片前倾式设计，叶片的安装角度经过反复校核，在5V直流供电、0.5A额定电流的工况下，能兼顾风量输出与转动噪音，避免高负载运行时风扇噪音影响使用体验。叶轮与蜗壳之间的间隙控制在极小范围内，既保证叶轮转动时不会与壳体发生剐蹭，又能减少间隙处的气流回流，提升鼓风效率。

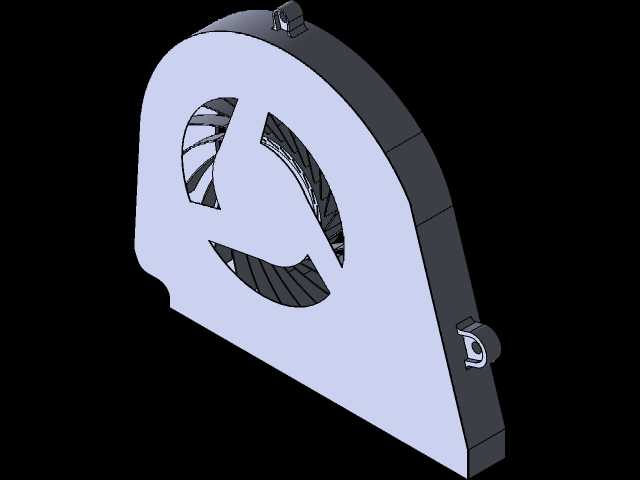

安装边界方面，这款风扇的整体轮廓完全适配对应机型的内部预留空间，壳体上的两个固定卡扣位置与主板上的安装柱精准对应，装配时无需额外打胶或者螺丝固定，卡扣卡入即可完成定位，同时壳体侧边的供电接口位置与主板上的风扇供电插座完全对齐，插线后不会出现线缆弯折干涉的问题。风扇的整体厚度控制在超薄范围内，不会挤占笔记本内部的电池、主板或者硬盘的安装空间，适配轻薄本的紧凑内部布局。出风口的尺寸与散热鳍片的入风面完全匹配，装配后出风口与鳍片之间贴合紧密，不会出现漏风问题，保证所有气流都能穿过鳍片间隙带走热量。

在实际应用场景中，这类笔记本内置风扇需要长时间连续稳定运行，因此结构设计时充分考虑了动平衡特性，叶轮在装配前都经过动平衡校正，高速转动时不会出现偏心震动，避免长期运行后出现轴承磨损、异响增大的问题。无刷电机的驱动电路集成在风扇壳体内部，具备基本的转速反馈功能，主板可以根据核心硬件的温度实时调整风扇转速，在低负载场景下降低转速减少噪音，高负载场景下提升转速保证散热效率。蜗壳的材质采用耐高温的工程塑料注塑成型，长期在机内较高温度环境下工作不会出现形变，保证叶轮与壳体之间的间隙始终处于合理范围，避免长期使用后出现剐蹭异响或者效率下降的问题。

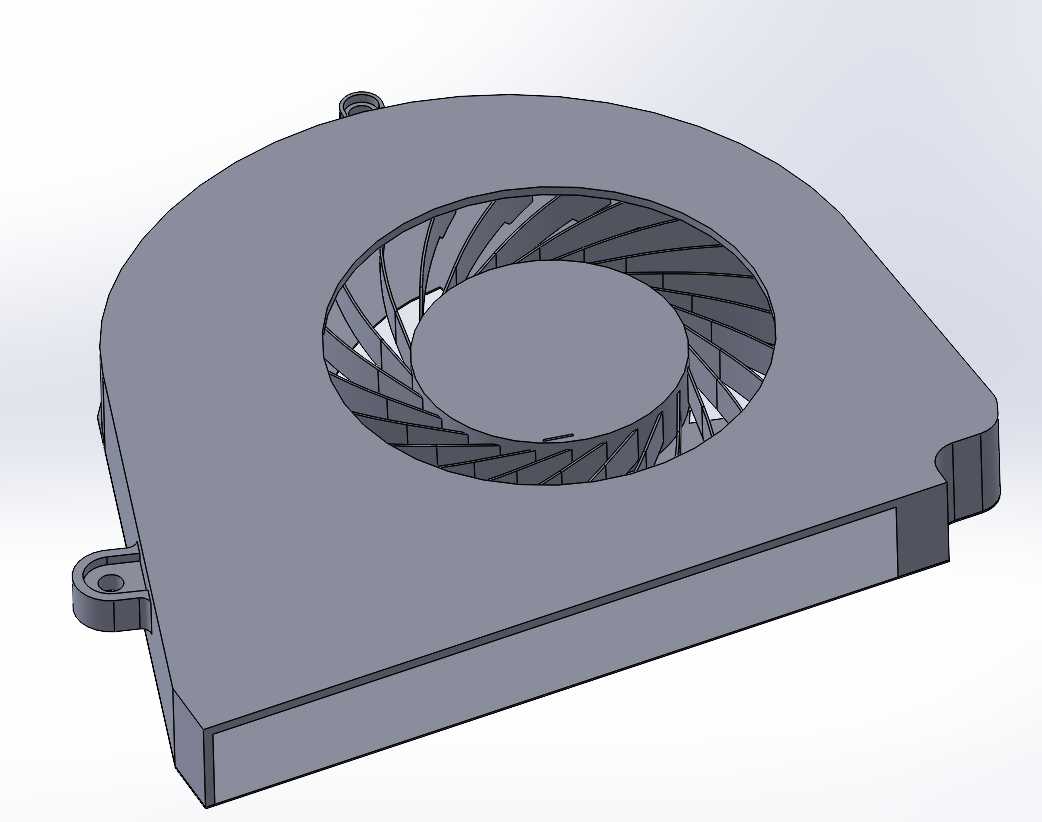

从结构设计的细节来看，风扇的进风面设置了防护格栅，格栅的筋条宽度与间距经过优化，既可以避免异物进入叶轮区域打坏叶片，又不会过多阻挡进风气流影响进风量。叶轮的叶片根部做了圆角过渡处理，减少注塑时的应力集中，同时避免长期高速转动后叶片根部出现疲劳断裂的问题。供电接口采用防呆设计，装配时不会出现插反的问题，接口的触点做了镀金处理，长期使用不会出现氧化接触不良的问题，保证风扇供电与转速信号传输稳定。这类离心式散热风扇的结构设计，核心是在极小的空间约束下，平衡风压、风量、噪音、可靠性四个核心指标，每一处型线、每一个安装位的设计，都需要匹配对应机型的内部布局与散热需求，没有多余的结构冗余，完全服务于狭小空间内的高效散热需求。
