非标准Y型三通气动软管多路复用接头

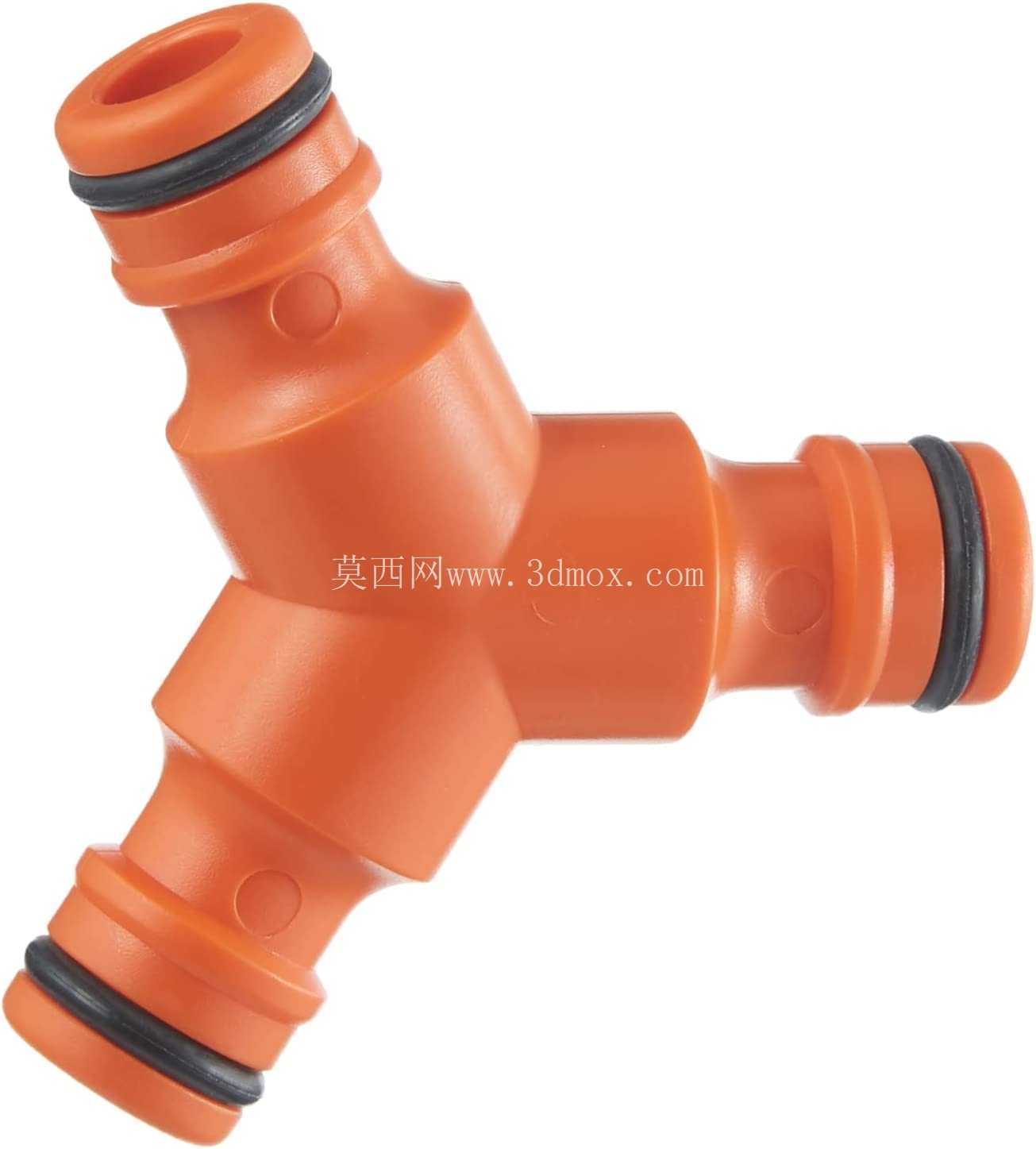

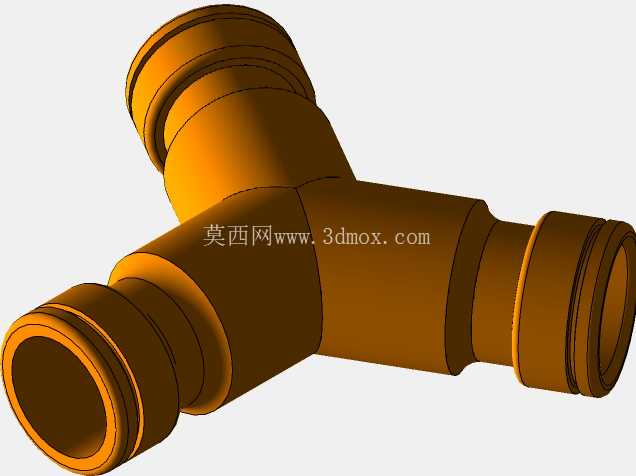

　　在气动控制回路、小型流体输送系统的现场布设中，经常会遇到单路气源/流体源需要同时向两个支路分配介质的需求，常规等径三通接头往往受限于安装空间、管路走向的约束，无法适配夹角特殊的布设场景，这款非等夹角Y型软管多路复用接头，正是针对这类特殊布设需求开发的管路连接件。从结构功能来看，该接头采用三端快插式结构设计，三个接口均适配对应外径的柔性软管，无需额外套丝、焊接工序，安装时仅需将软管插入接口端部，内部的弹性卡箍会自动抱紧软管外壁，配合内置的丁腈橡胶密封圈实现端面密封，额定工作压力覆盖0-1MPa的常规气动、低压流体输送工况，可兼容压缩空气、低压清水、无腐蚀性轻质油品等常见介质的输送需求。

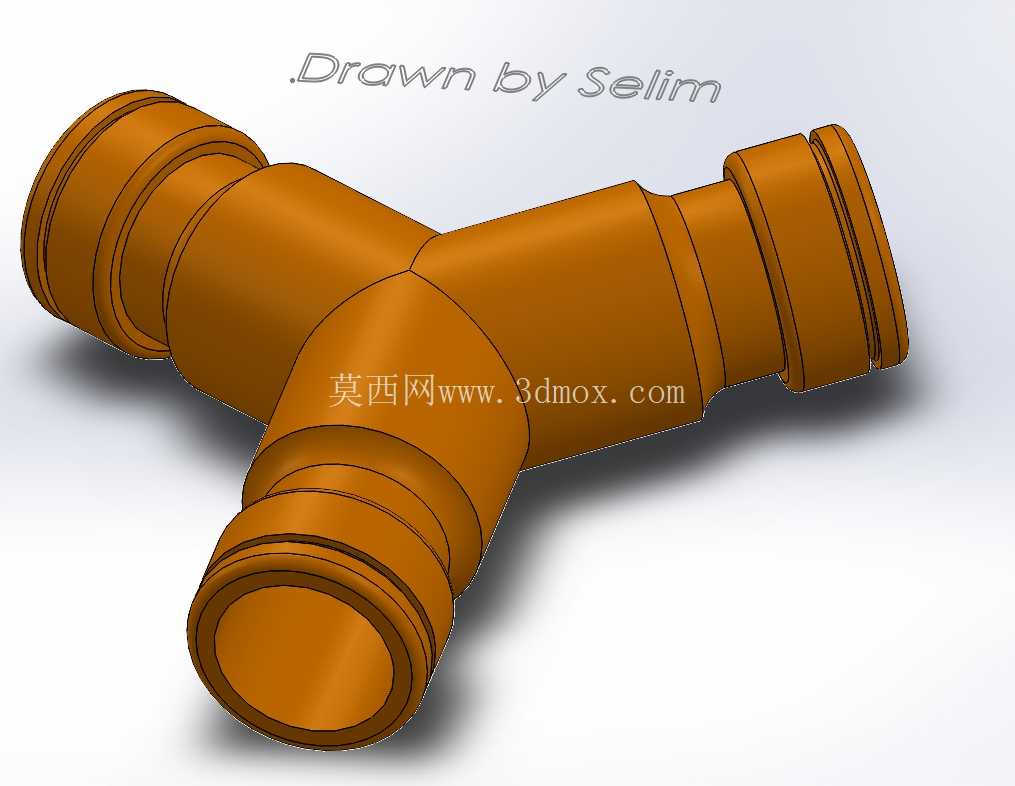

　　不同于常规正Y型三通120度等分的接口夹角，这款接头的三个接口采用非对称夹角布局，其中两个接口沿同一轴向呈小角度分叉，第三个接口沿主轴线方向延伸，这种布局的核心优势在于适配设备内部狭窄空间的管路走向，比如在自动化生产线的阀岛出线端、小型气动设备的机身内部管路布设时，常规正三通会因为分叉角度过大，导致软管弯折半径不足产生憋压、折损问题，而这种非对称夹角的结构，可以让两个支路软管沿设备内壁自然排布，不需要额外增加弯管接头调整走向，能有效减少管路连接节点，降低介质泄漏的风险点。

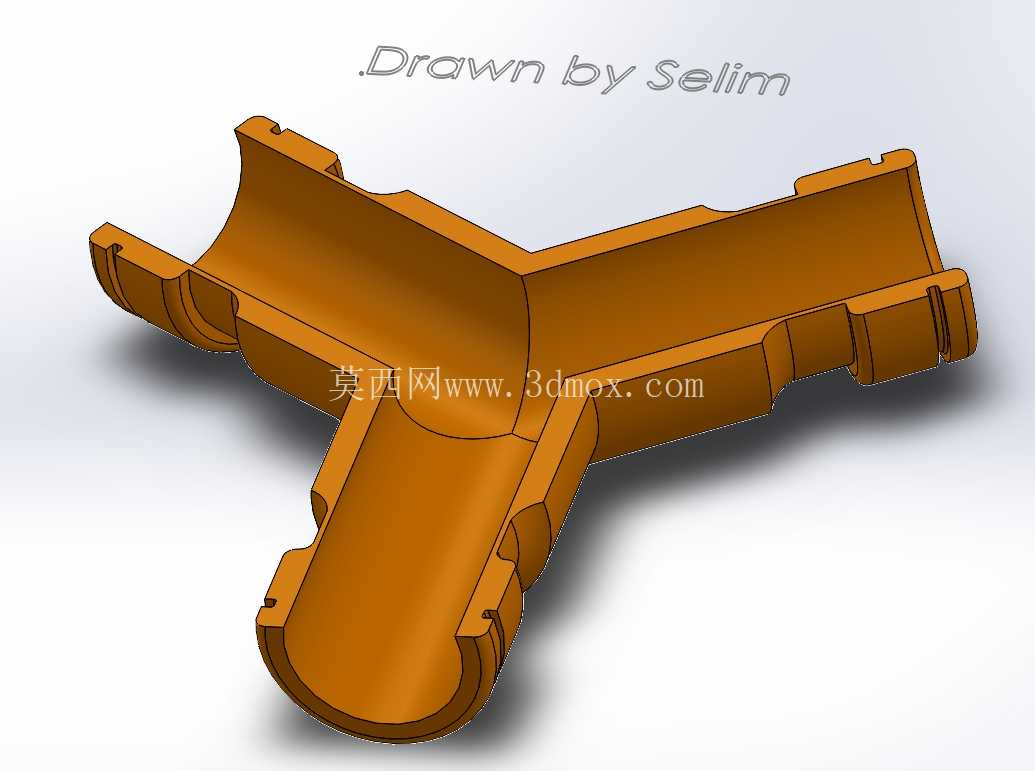

　　从设计逻辑上看，建模阶段优先考虑了接头的通径一致性，三个接口的内部流道做了等径圆弧过渡处理，没有出现直角台阶、流道突变的结构，能最大程度降低介质流经接头时的压力损失，避免分支回路出现流量不足、压力衰减过大的问题；接头外壁的环形加强筋并非装饰结构，而是对应内部卡箍的安装位置做的壁厚加强，既可以避免快插操作时外壁受力变形导致卡箍失效，也能在管路受外力拉扯时提升接口部位的结构强度，防止接头开裂。

　　安装边界方面，该接头的三个接口端部均做了15度的导入倒角，软管插入时不需要额外扩口、修边，即使是现场作业时软管切口存在轻微不平整的情况，也能顺利插入接口内部完成密封；接头整体的最大外轮廓尺寸适配常规10mm级别的安装间隙，不需要预留过大的操作空间，在密集排布的管路组中也能顺利完成安装拆卸，拆卸时仅需按下接口端部的弹性释放环，即可拔出软管，可反复拆装使用，不会损伤软管外壁。在实际应用场景中，这类接头除了常规的工业气动回路使用，也可用于小型实验装置的流体管路分配、家用净水设备的水路分支、小型植保机械的药路分流等场景，针对不同的使用场景，只要更换对应材质的密封件，即可适配不同温度、不同腐蚀性的介质输送需求。建模过程中对所有配合尺寸均做了公差适配，接口的卡箍安装槽、密封圈槽的尺寸均符合快插接头的行业通用公差要求，加工生产时可直接采用注塑工艺一次成型，不需要二次机加工，能有效控制量产成本；流道的过渡圆弧处做了壁厚均匀性校验，避免注塑过程中出现缩痕、气泡等缺陷，保证成品的结构强度与密封性能。
