吊装式轨道安装投影仪三维设计作品

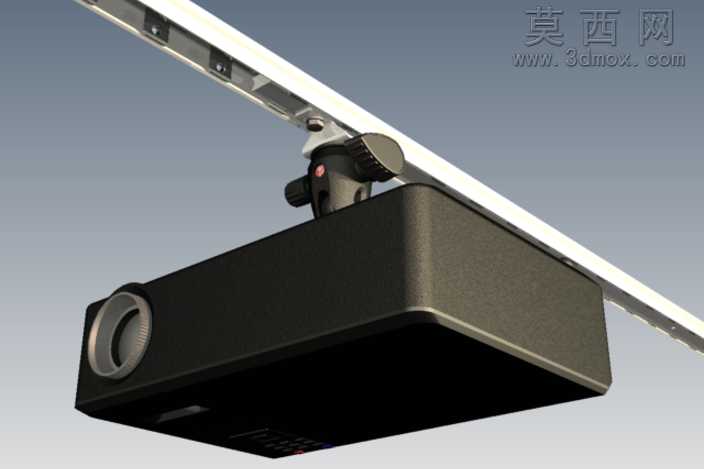

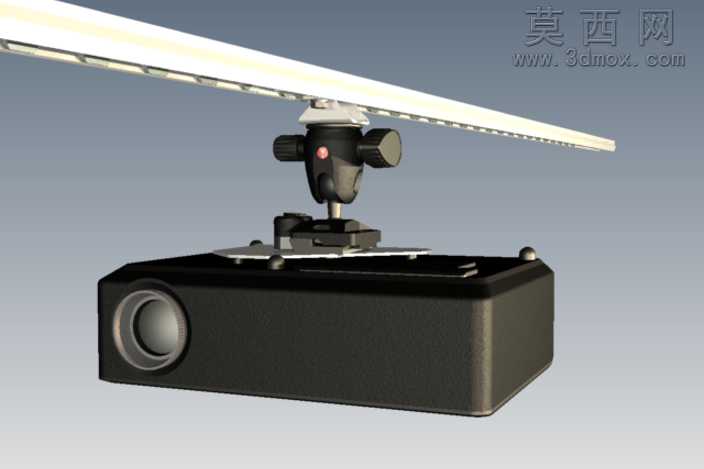

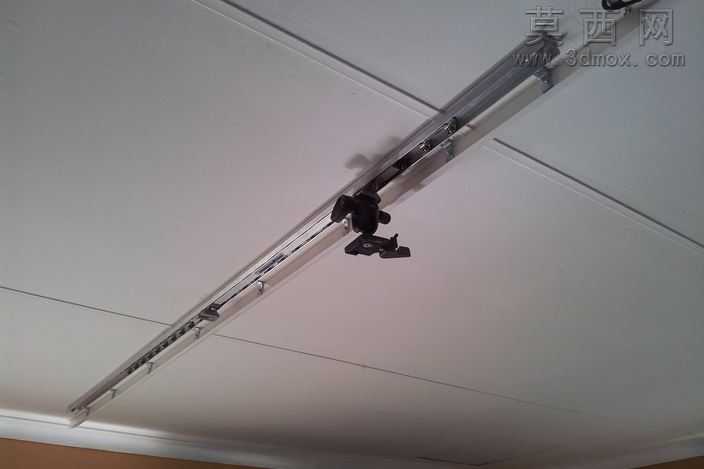

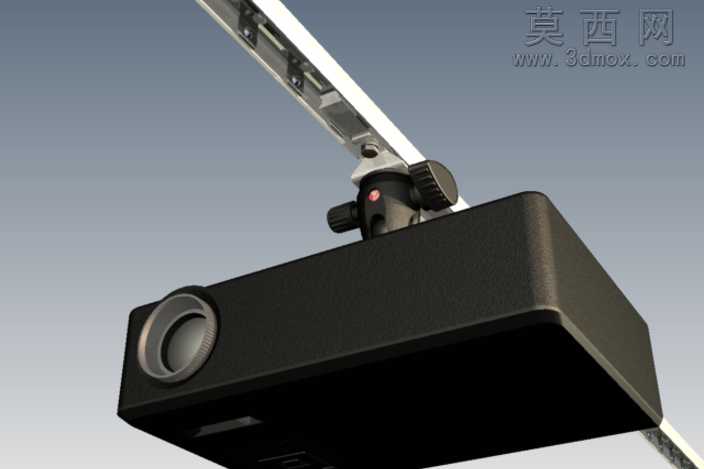

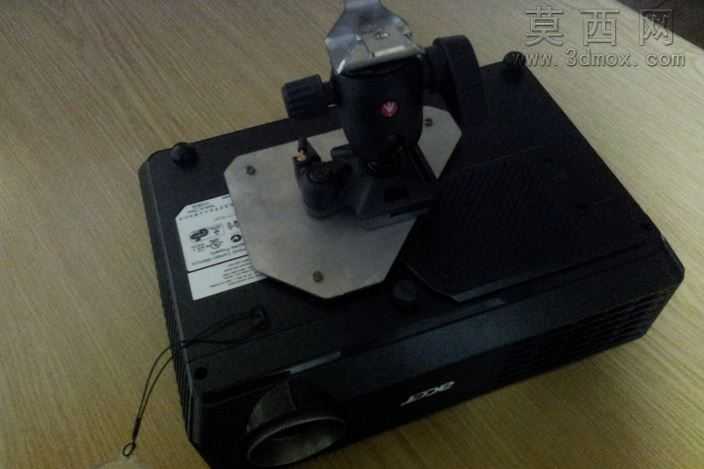

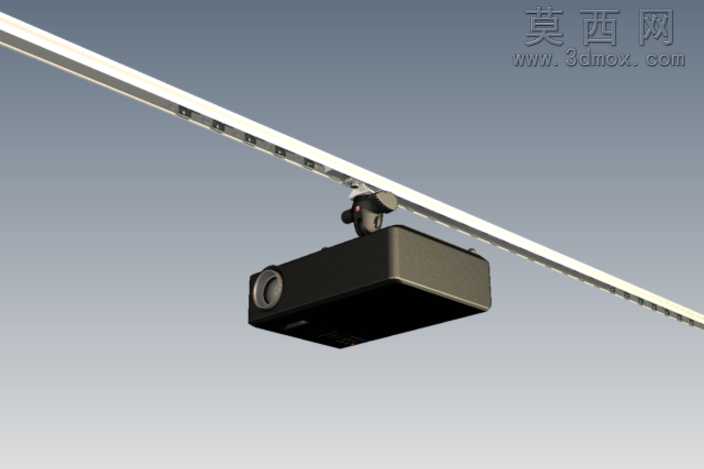

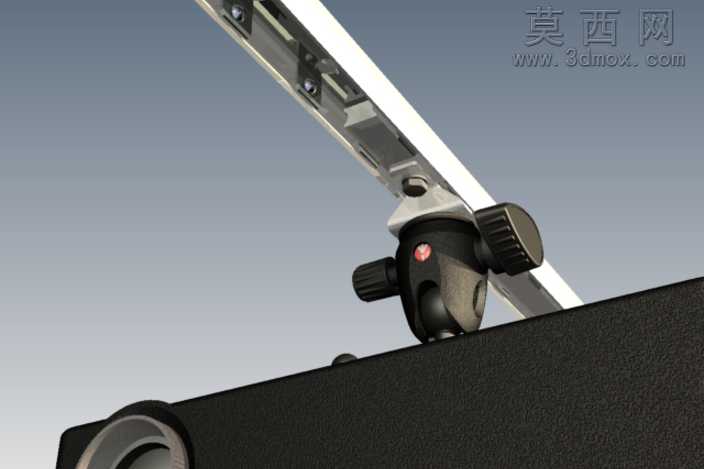

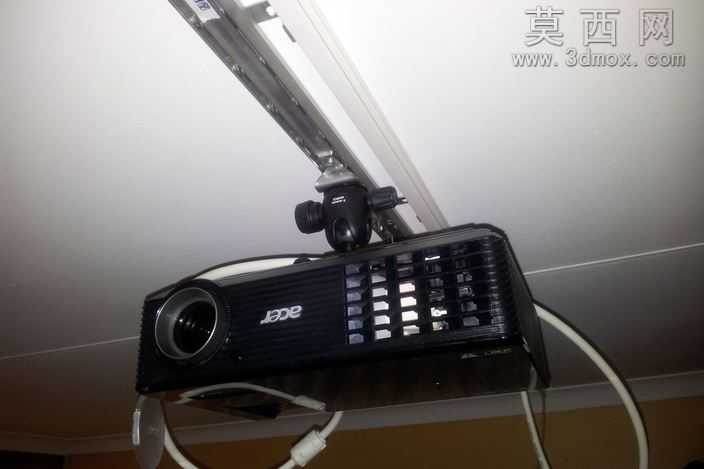

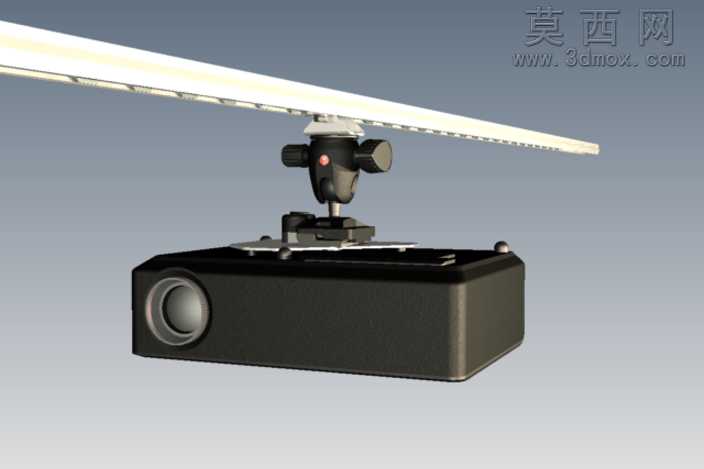

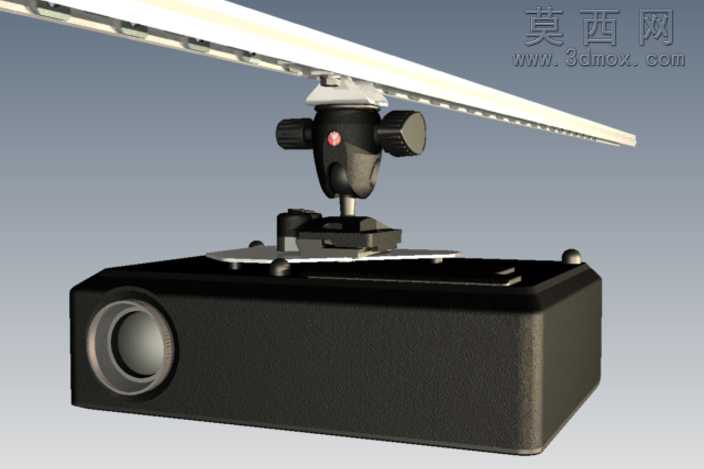

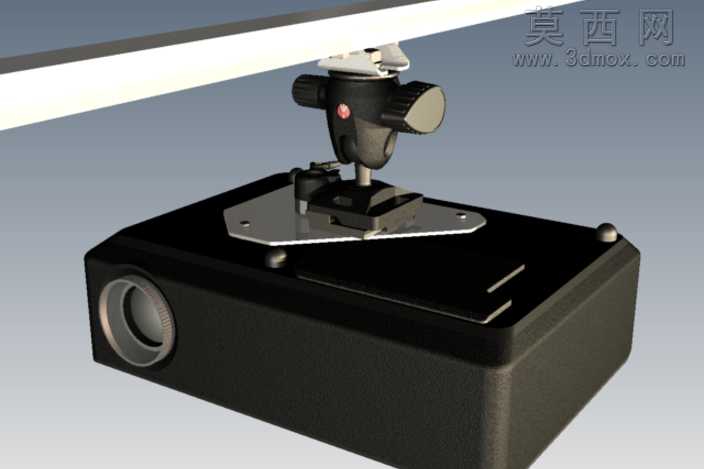

本作品为吊装轨道式投影仪的三维建模设计，整体采用自上而下的装配建模思路完成，先通过基准面与基准轴搭建整体装配定位框架，再依次完成投影仪主机、吊装调节支架、滑动轨道三个核心模块的独立建模，最后通过配合约束完成整体装配，确保各部件之间的运动关系与实际安装逻辑完全匹配。建模过程中对投影仪主机部分做了精细化的外观还原，主机采用方正带圆角的壳体造型，前端精准还原投影镜头的调焦环结构，镜头外圈做了凹凸防滑纹理建模，壳体侧面预留散热格栅的凹陷结构，顶部与支架连接的位置做了嵌入式安装座的结构设计，保证支架与主机连接的贴合度。吊装调节支架部分采用多关节可调结构，建模时还原了旋钮锁紧结构的细节，旋钮表面做了防滑滚花的纹理处理，支架关节处预留转动间隙，可实现多角度俯仰调节，满足不同投影角度的安装需求。顶部滑动轨道部分采用标准推拉门轨道的截面结构建模，轨道内部做了滑动卡槽的细节设计，支架顶部的滑动头与轨道卡槽做了精准的间隙配合，可实现沿轨道方向的顺畅滑动，方便调整投影仪的横向投射位置。材质与渲染阶段，投影仪主机壳体采用哑光磨砂黑的工程塑料材质，调节支架与轨道部分采用哑光黑金属材质，镜头部分采用半透明光学玻璃搭配金属质感调焦环，渲染时采用柔和的工作室顶光环境，突出产品的结构轮廓与材质质感，阴影做了柔化处理，清晰展现各部件的装配关系与结构细节。整体设计兼顾了外观还原度与结构合理性，所有可活动部件的运动范围均符合实际使用场景的需求，模型细节完整，可用于安装演示、产品展示等场景。
