手扶式小型耕耘作业设备结构设计

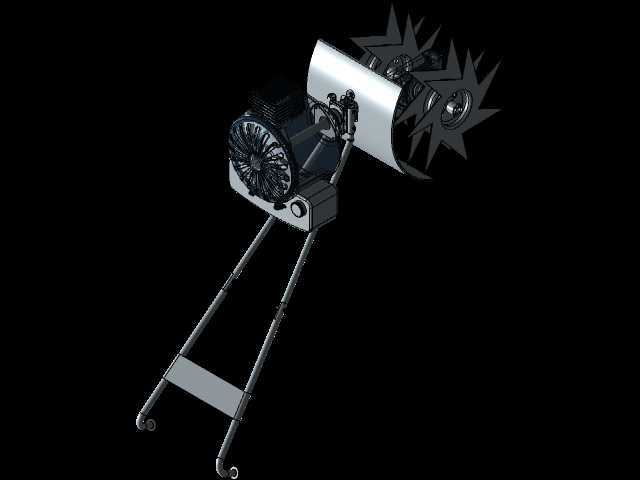

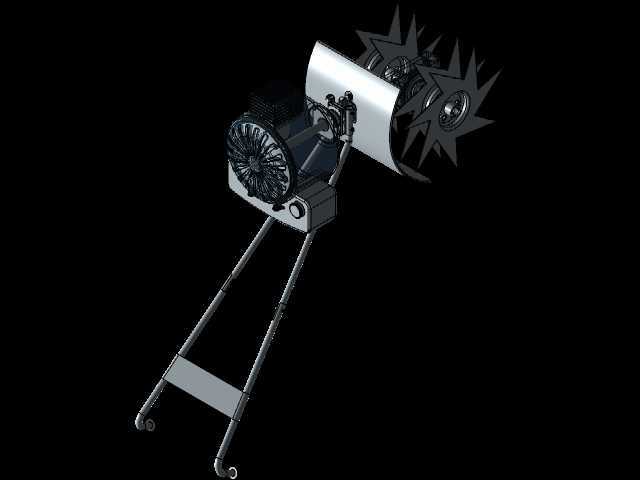

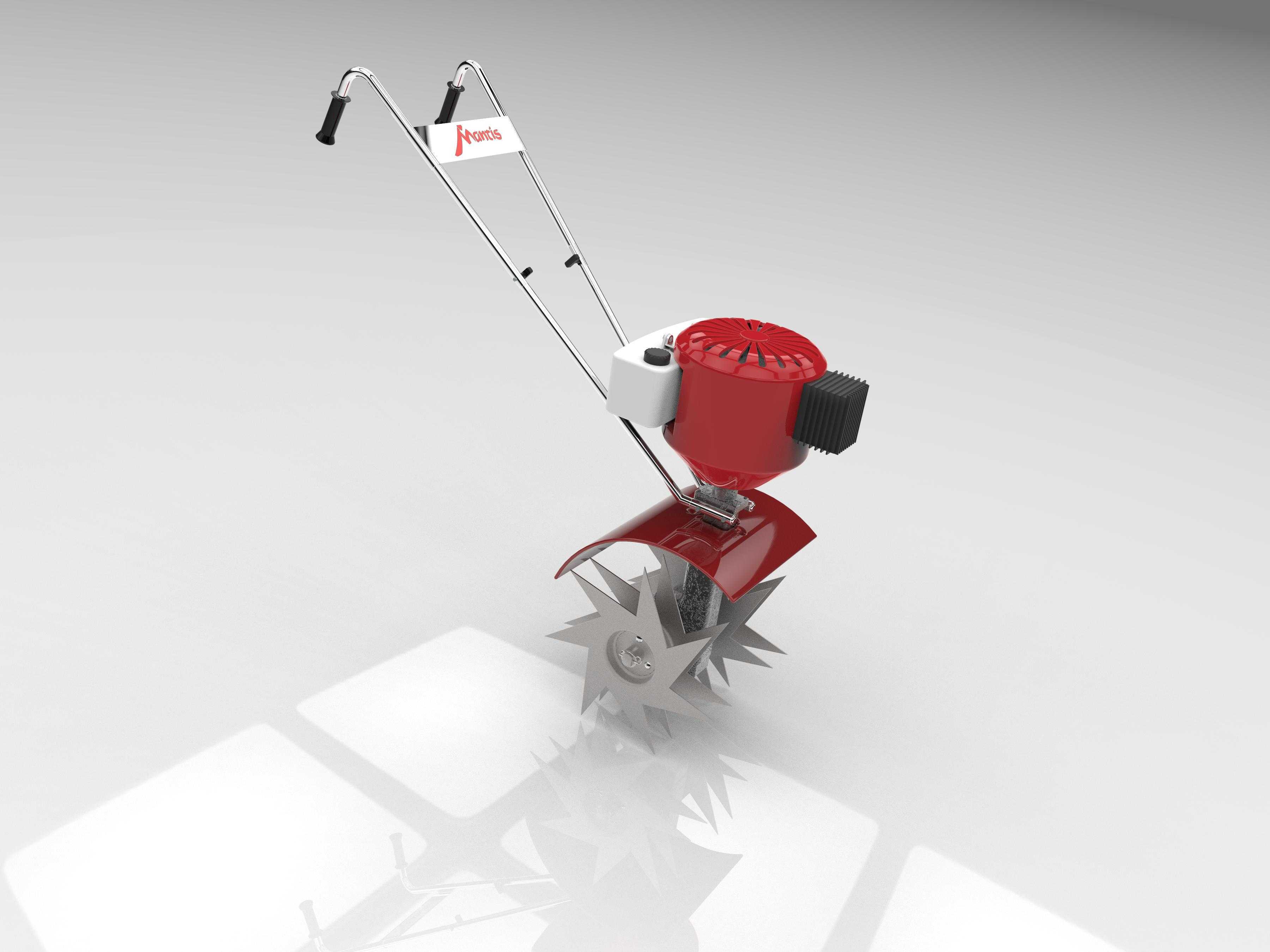

　　这款手扶式耕耘作业设备的结构设计，核心围绕小地块农业作业的实际需求展开，适配丘陵零散地块、菜园、果园行间等大中型农机无法进入的作业场景，解决传统人工翻地劳动强度大、作业效率低的痛点。从结构布局来看，整机采用动力单元上置、作业部件下置的重心分配方案，操作扶手向后上方延伸至符合人体工程学的握持高度，扶手表面设置防滑握持结构，作业时操作人员无需大幅弯腰即可掌控设备行进方向，扶手杆上预留的安装位可集成油门控制、离合操作组件，所有操控部件均布置在手部可及范围内，减少作业过程中的操作幅度。

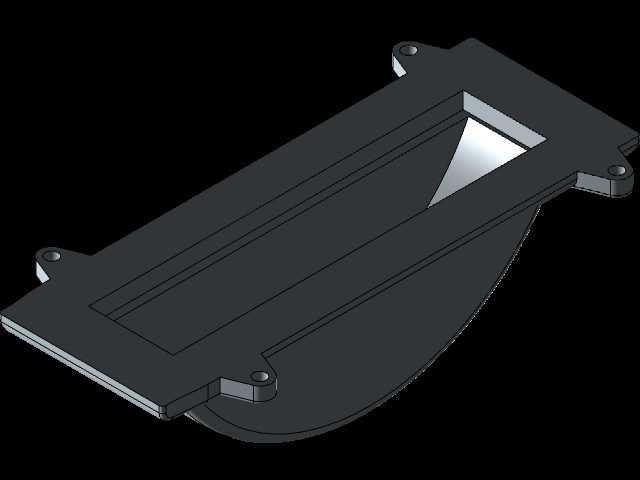

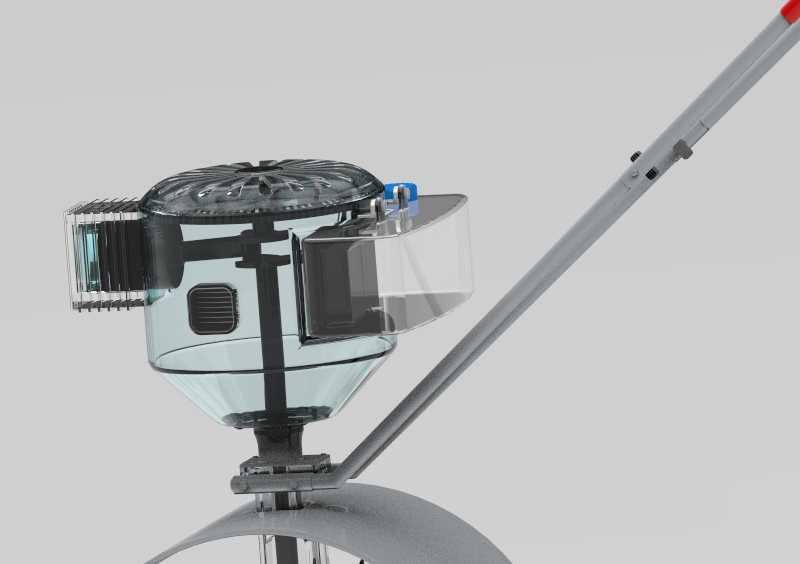

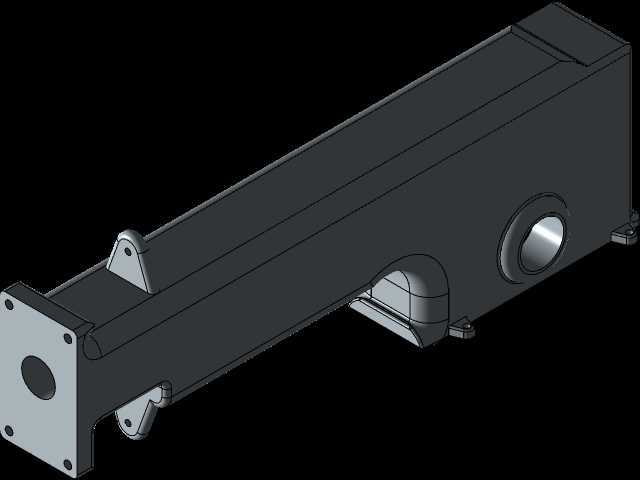

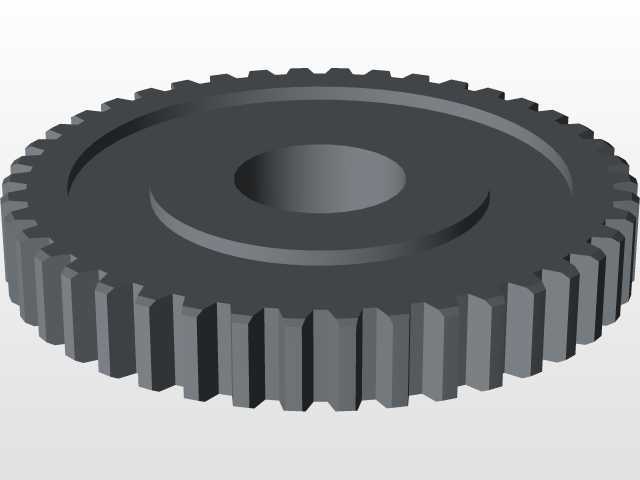

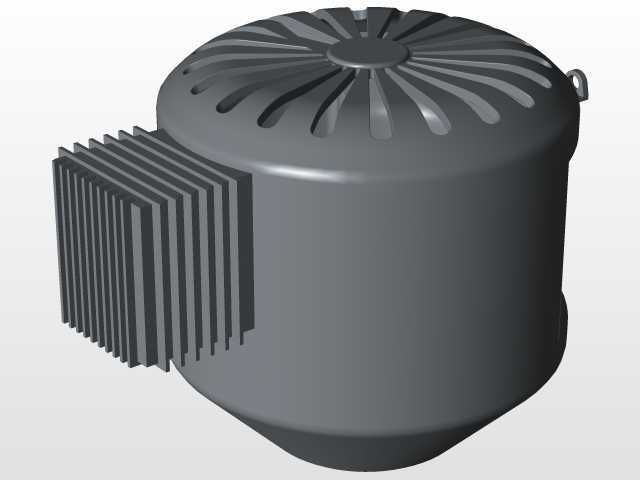

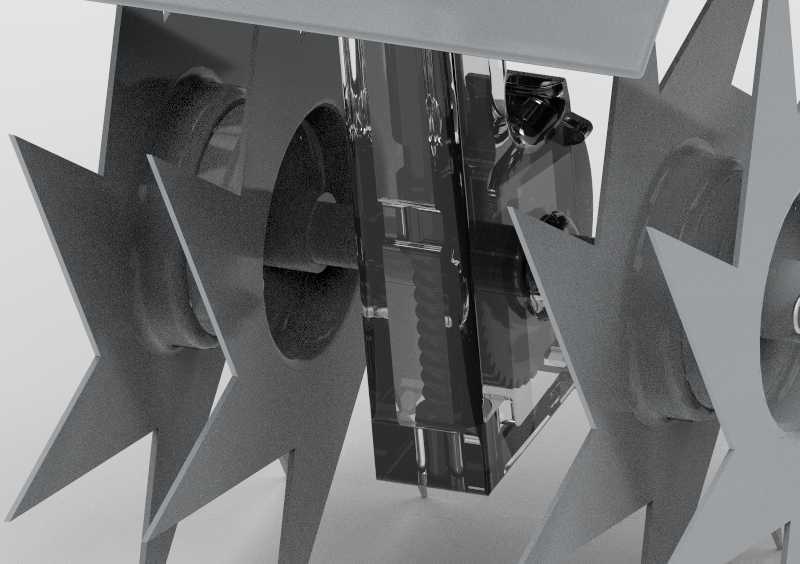

　　动力单元采用风冷小型内燃机布局，动力输出端通过减速传动结构直接连接下方的旋耕作业辊，传动路径短、动力损耗小，可适配硬土、松散园土等不同质地土壤的作业需求，动力单元外侧设置散热格栅与防护壳体，避免作业过程中飞溅的泥土、碎石进入动力腔造成部件卡滞。旋耕作业部件采用星型刀辊布局，多组耕作刀片沿辊轴圆周方向均匀分布，刀片刃口做淬火硬化处理，作业时随辊轴高速旋转切入土壤，可实现10至15厘米深度的土壤翻耕、碎土作业，刀辊上方设置弧形挡泥护板，可阻挡旋转带起的土块向后飞溅，保护操作人员与动力单元不受撞击，护板与刀辊之间预留足够的排土间隙，避免湿黏土壤堵塞护板与刀辊的间隙造成作业负载骤增。整机的安装边界充分考虑小型作业设备的通过性需求，机身最大宽度控制在40厘米以内，可顺利进入行距60厘米以上的果园行间、大棚垄沟开展作业，扶手采用可折叠结构设计，非作业状态下可向下折叠收拢，减少整机收纳占用的空间，也便于小型车辆转运。从设计思路层面，这款设备没有追求复杂的多功能集成，而是聚焦核心耕耘作业的可靠性，所有外露连接部件均采用标准紧固件，便于田间作业后的维护与易损件更换，动力单元与机架之间设置减震缓冲垫，减少作业过程中动力振动传递到扶手的幅度，降低长时间操作的疲劳感。

　　设备的行进依靠旋耕刀辊切削土壤时的反作用力驱动，无需额外设置行走轮结构，大幅简化了整机的传动结构，降低了故障发生概率，在松散土壤作业时可保持稳定的行进速度，遇到较硬的板结土层时，操作人员可通过扶手向下施加轻微压力，辅助刀辊切入土层，避免设备出现原地打滑无法前进的问题。刀辊的刀片采用可拆卸式安装结构，单块刀片磨损后可单独更换，无需整体更换刀辊，降低长期使用的维护成本，刀片的安装角度经过反复调整，既保证切削土壤时的入土顺畅度，又能减少作业过程中的阻力，避免动力做无用功。机架部分采用薄壁钢管焊接成型，在保证结构强度满足作业负载要求的前提下，尽可能控制整机自重，单人即可完成设备的搬运、转移作业，不会对作业区域的表层土壤造成过度压实。

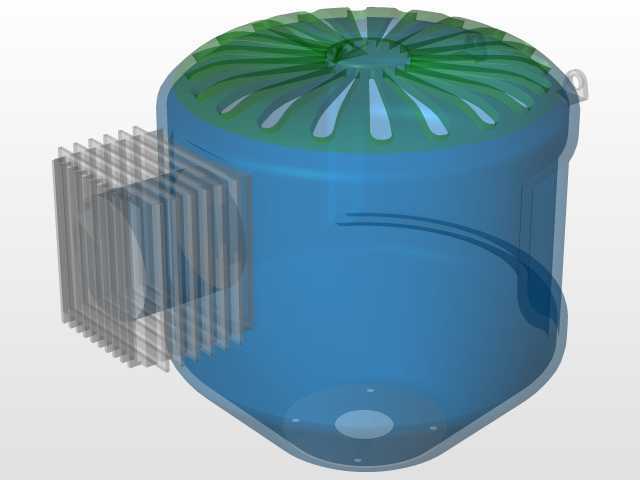

　　燃油箱布置在动力单元的侧上方，加注口位置避开操作扶手的活动范围，加注燃油时无需挪动设备或调整扶手位置，油箱容积可支持连续两小时以上的作业需求，覆盖小地块单次作业的时长要求。油门控制采用拉线式结构，操控响应直接，没有复杂的电子控制元件，可适应田间多尘、潮湿的作业环境，降低电控系统故障带来的停机风险。设备的所有旋转部件外侧均设置防护结构，外露的传动部位加装防尘罩，避免泥土、杂草缠绕传动轴造成传动卡滞，日常维护时仅需拆开防尘罩即可清理缠绕的杂物、加注润滑脂，维护操作无需专用工具，普通农户即可独立完成。
