高精度复刻Apple Watch Ultra智能穿戴设备结构

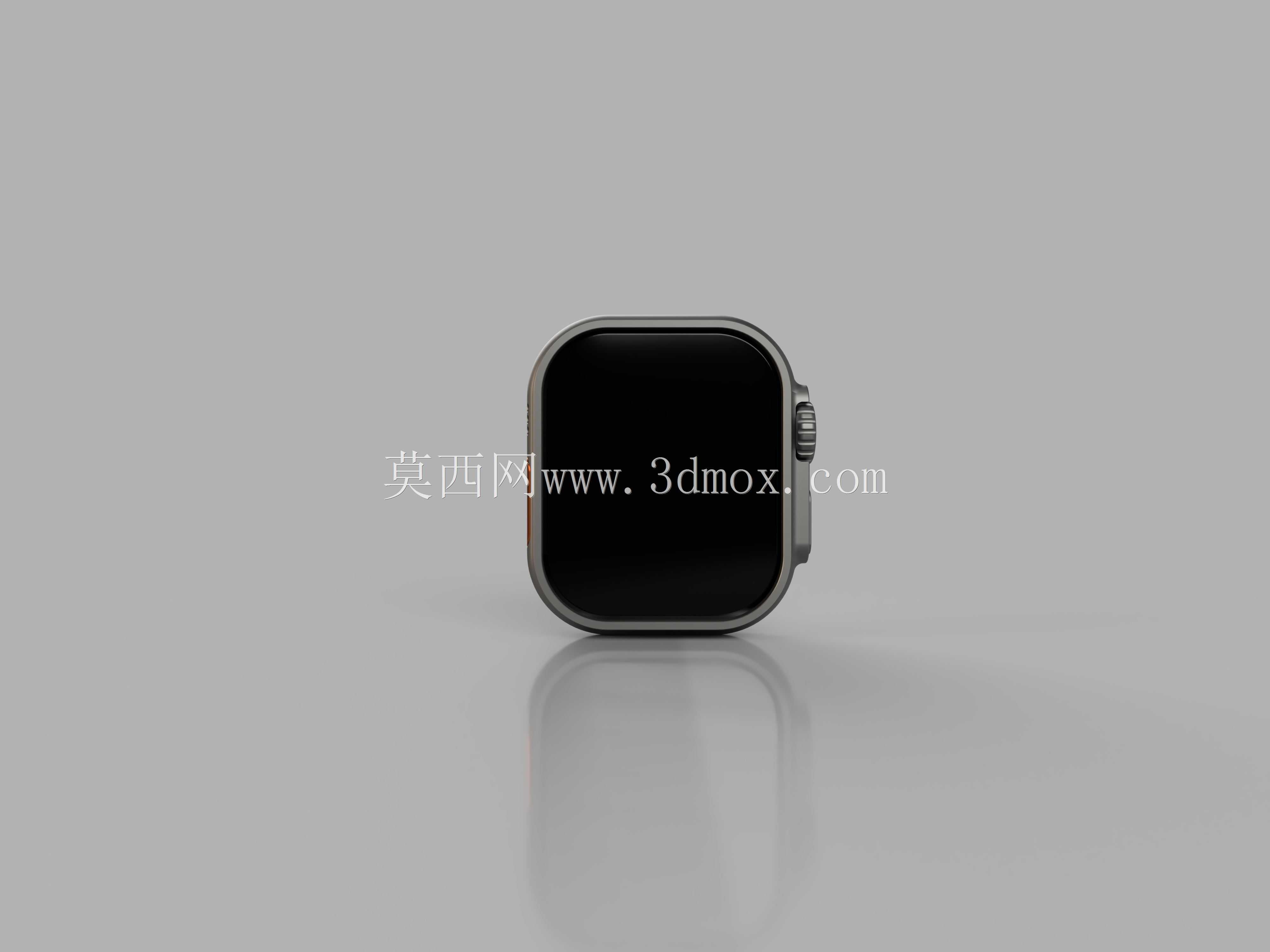

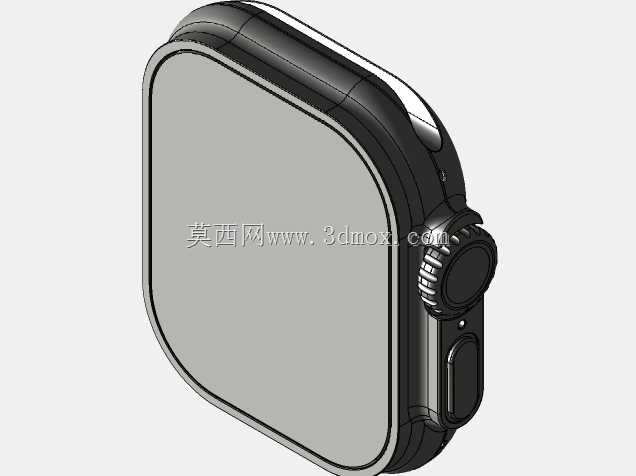

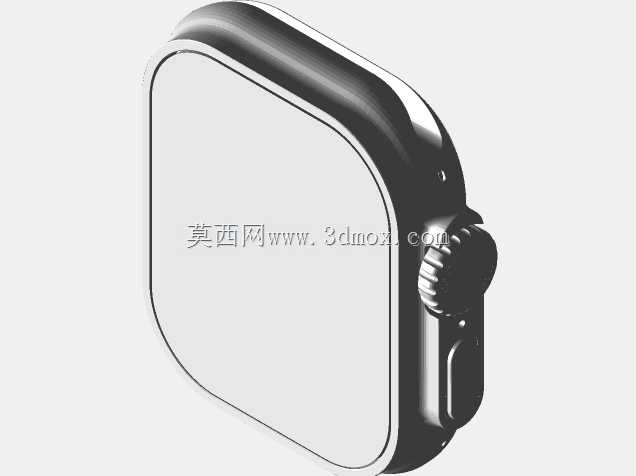

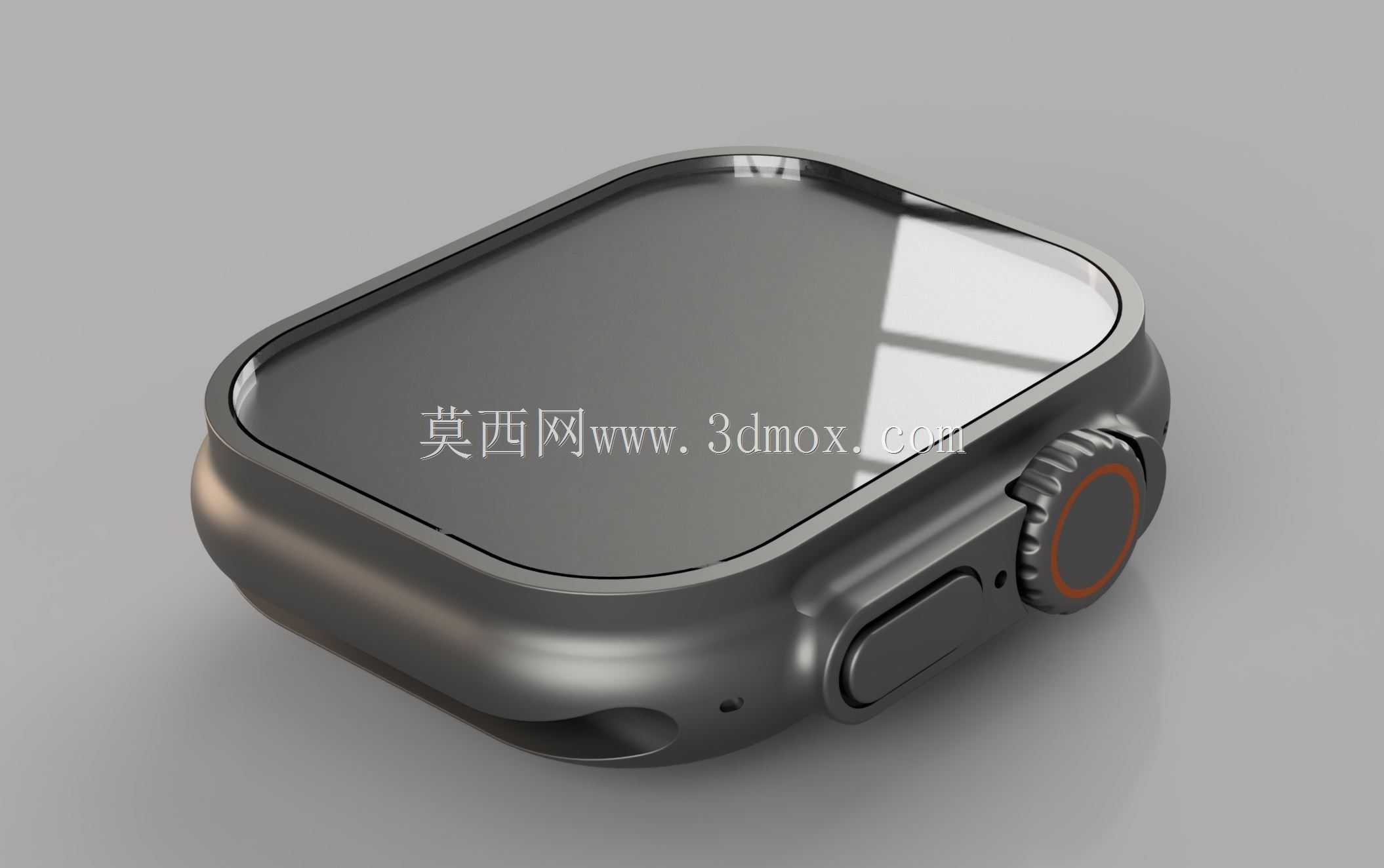

　　本次建模还原的智能手表表体，核心面向消费电子结构验证、配件适配开发、穿戴设备人机工程仿真场景使用，可直接用于第三方表带开模前的装配干涉校验、保护壳结构匹配测试、充电配件对位公差验证等实际工程环节，无需额外对表体安装位、侧键凸起尺寸做二次测绘修正。从实际建模逻辑来看，整个表体采用一体化钛金属表壳的实体建模思路，没有拆分多余的装饰性曲面，所有外露特征均严格匹配实物的装配边界：表壳正面的屏幕保护玻璃采用2.5D弧边过渡，弧面与钛金属中框的衔接处预留0.12mm的装配台阶，对应实物的密封胶圈安装位，建模时特意保留了该台阶的直角过渡特征，方便后续做防水结构的仿真模拟。侧方的数码表冠做了独立的零件拆分，表冠外圈的防滑齿纹采用圆周阵列特征生成，

　　齿形深度0.3mm，齿间距0.8mm，与表壳上的表冠安装孔保持0.05mm的转动间隙，表冠表面的橙色标识环做了独立的曲面着色区分，方便后续做外观渲染时的材质快速分配。表冠下方的侧边功能键采用下沉式设计，按键表面与表壳弧面的落差为1.2mm，按键边缘做了R0.2的圆角处理，避免装配时的锐角剐蹭，按键与表壳的安装缝隙控制在0.1mm，符合消费电子产品的常规装配公差要求。表体背部的传感器区域做了平整化的曲面处理，蓝宝石传感器盖板与背部陶瓷表壳的衔接处做了连续G2曲率过渡，没有出现曲面断差，该区域的建模精度直接决定了第三方充电配件的磁吸对位准确度，建模时特意将背部磁吸充电的环形定位槽做了0.2mm的公差放宽，适配不同厂商充电模块的尺寸误差。

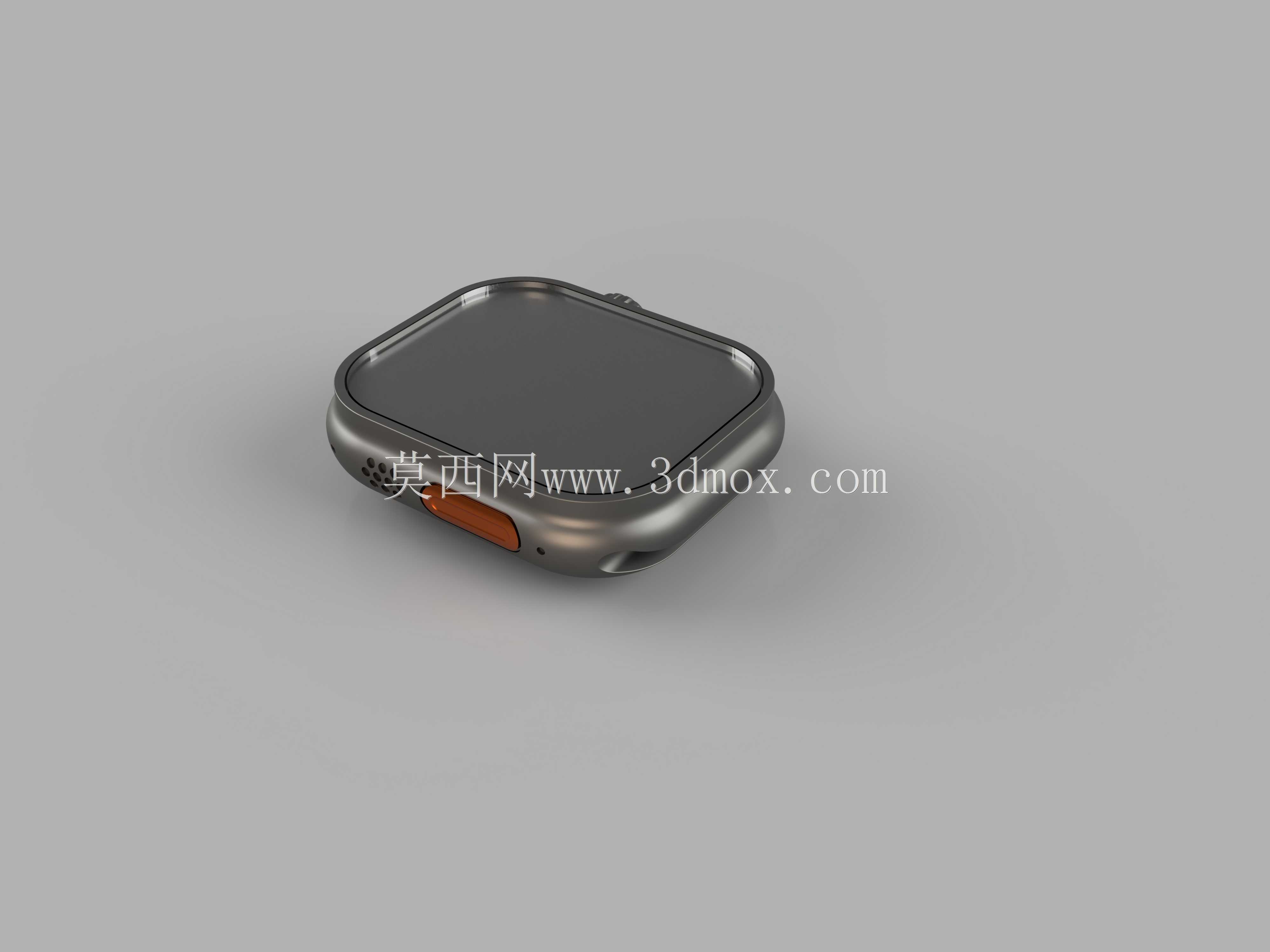

　　从安装边界尺寸来看，整个表体不含表带的整体长宽尺寸为49mm*44mm，表体厚度14.4mm，表壳两侧的表带安装槽采用标准的Apple Watch表带接口结构，槽宽22mm，卡槽内的固定卡扣位深度1.5mm，可直接适配所有同规格的官方及第三方表带，建模时保留了表带安装槽内的卡扣定位凸点特征，方便做表带插拔的受力仿真。表壳上的扬声器开孔、麦克风开孔均采用实体切除特征生成，开孔直径0.9mm，开孔位置与内部音腔的预留通道完全对齐，没有出现特征错位，可用于后续的声学开孔仿真测试。整个建模过程没有使用过多的装饰性倒角，所有圆角特征均匹配实际加工工艺：钛金属表壳的外露边缘采用R0.5的大圆角过渡，对应CNC加工后的抛光工序，内部装配位的边缘采用R0.1的小圆角，适配模具加工的拔模要求。屏幕区域的建模保留了0.4mm的玻璃厚度，玻璃下方的屏幕显示区域做了内缩0.8mm的边框处理，对应实物的屏幕黑边宽度，方便做UI界面的贴合演示。表体侧面的天线断点位置做了0.3mm宽的缝隙特征，缝隙内填充的非金属材质区域做了独立的实体分组，方便后续做天线性能仿真时的材质快速赋值。从实际使用角度出发，该模型可直接导入结构仿真软件，做表体跌落测试的应力分布模拟、表带连接处的拉力强度校验、防水结构的密封压力测试，所有特征均为可编辑的参数化特征，没有出现破面、重叠面等几何错误，不同零件之间的装配关系完全按照实物的装配层级做了分组管理，表冠、按键、

　　传感器盖板等活动部件均保留了正确的运动自由度，可直接做运动仿真模拟，验证按键按动、表冠转动时的干涉情况。建模时特意规避了消费电子建模常见的曲面光顺度问题，所有外露曲面均通过曲率梳检查，G2连续的曲面没有出现曲率突变，渲染时不会出现反光断层的问题，可直接用于产品宣传图的渲染输出、电商详情页的3D展示素材制作。针对配件开发场景，模型的所有外部尺寸均按照实物的最大实体尺寸建模，开发保护壳类配件时，只需在表体外围预留0.15mm的装配间隙即可，无需反复调整尺寸适配；开发表带类配件时，直接调用表带安装槽的特征做匹配即可，不用额外测绘接口尺寸；开发充电类配件时，背部磁吸区域的定位尺寸完全对齐实物，可直接匹配磁吸模块的安装位置。整个模型没有做任何的几何简化，哪怕是表壳上的微小排气孔、按键缝隙等细节特征都做了完整还原，完全满足结构设计、配件开发、仿真测试等不同场景的使用需求，不存在因特征缺失导致的二次返工问题。
