适配Xbox One手柄的替换摇杆帽结构设计

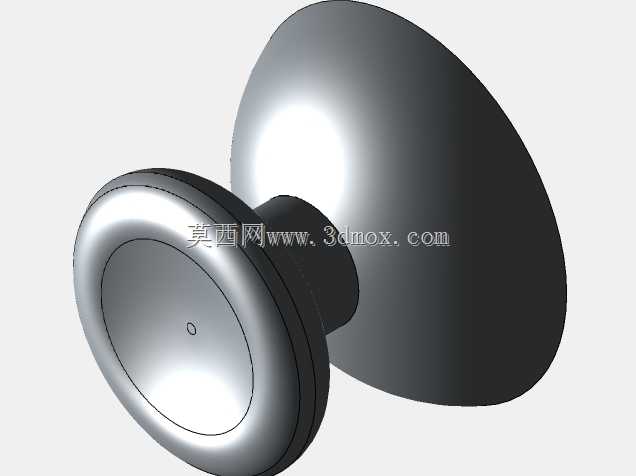

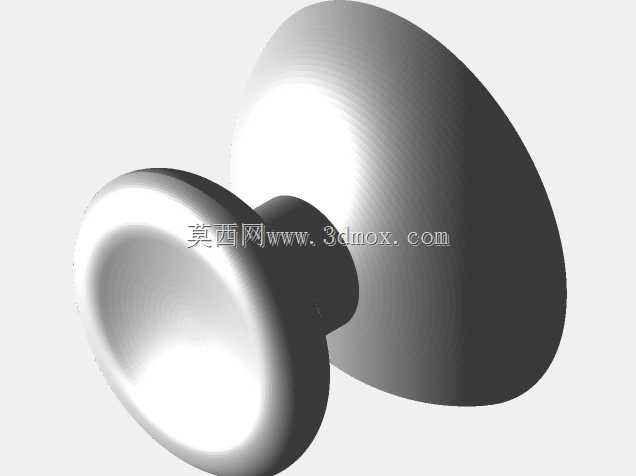

日常游戏外设维护场景中，原装手柄摇杆帽长期使用后易出现表层橡胶磨损、边缘开裂、握持打滑的问题，这类替换摇杆帽的设计，核心是匹配原有摇杆的安装接口，无需改动手柄内部结构即可完成更换，适配玩家自行维修替换、外设改装工作室批量维护的实际需求。从结构设计逻辑来看，这款摇杆帽采用分体式接触设计，顶部的凹陷曲面完全贴合拇指指腹的自然弧度，曲面边缘做了微小的圆弧过渡，避免长时间操作时硌手，表面预留了细微的磨砂纹理成型余量，打印完成后无需额外打磨就能获得合适的摩擦系数，操作时不会因为手汗出现打滑偏移。下部的连接柱严格匹配Xbox One手柄摇杆基座的安装孔径，柱体根部做了1.2mm的圆角加强，避免频繁扳动摇杆时连接位置出现应力断裂，柱身设计了0.1mm的过盈配合量，安装时只需对准基座按压到位即可，不会出现松脱、转动旷量的问题。从安装边界来看，这款摇杆帽的整体外径与原装件保持一致，安装后不会和手柄的摇杆外圈防尘罩产生干涉，最大扳动角度与原装设计完全匹配，不会因为帽体尺寸过大触碰到手柄面壳，导致摇杆行程不足、操作方向受限的问题。在实际使用场景中，这类替换件除了用于磨损配件的更换，也可以根据玩家的操作习惯调整帽体高度，比如针对手型较大的玩家可以适当增加帽体高度，减少拇指的弯曲幅度，长时间操作降低手部疲劳感；针对需要精准操控的竞速、格斗类游戏场景，可以调整顶部凹陷的深度，提升拇指与帽体的贴合度，减少操作时的滑动偏差。设计过程中需要重点关注连接柱的同轴度，若柱体与帽体中心偏移超过0.2mm，安装后会出现摇杆倾斜、自动归位不准的问题，建模时需要以连接柱中心为基准做全特征的同轴约束，同时帽体的壁厚控制在1.5mm-2mm之间，既保证足够的结构强度，避免摔落时出现碎裂，也不会因为壁厚过大导致打印时间过长、材料成本过高。对于3D打印制作场景，这款结构无需添加支撑即可完成打印，帽体的外表面全部为连续曲面，打印层厚设置在0.15mm时就能获得足够光滑的表面效果，后期只需去除底部的打印支撑痕迹即可直接安装使用，不需要复杂的后处理工序。
