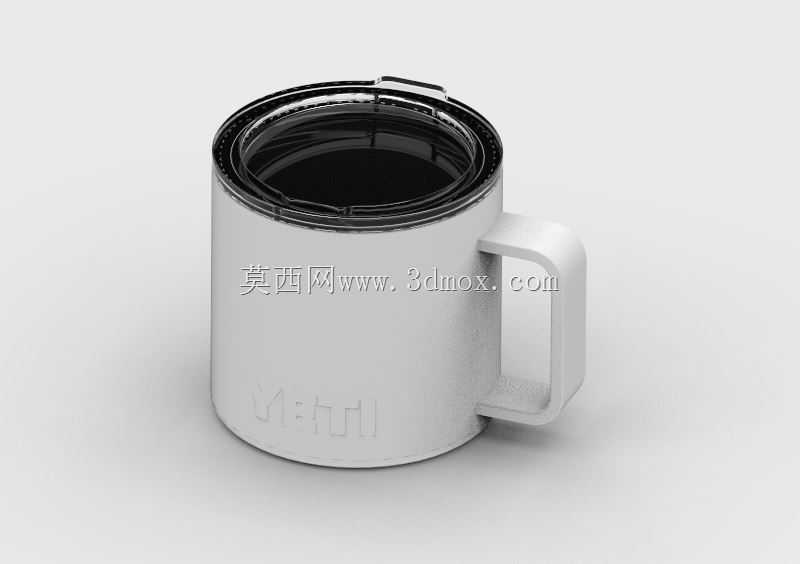

户外便携保温马克杯结构三维造型

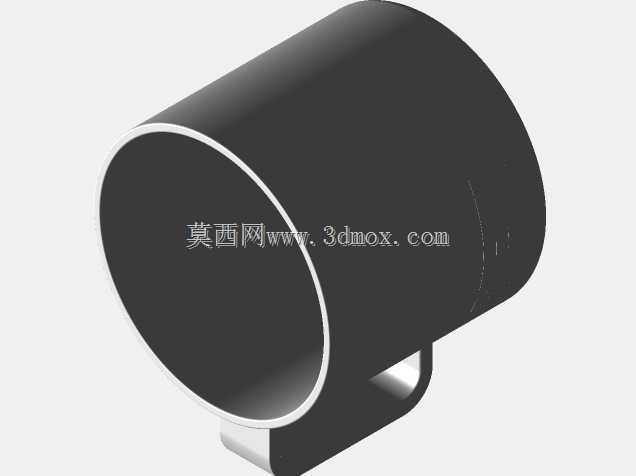

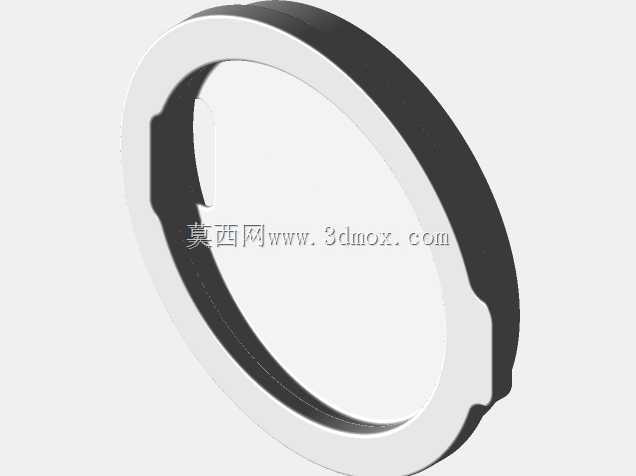

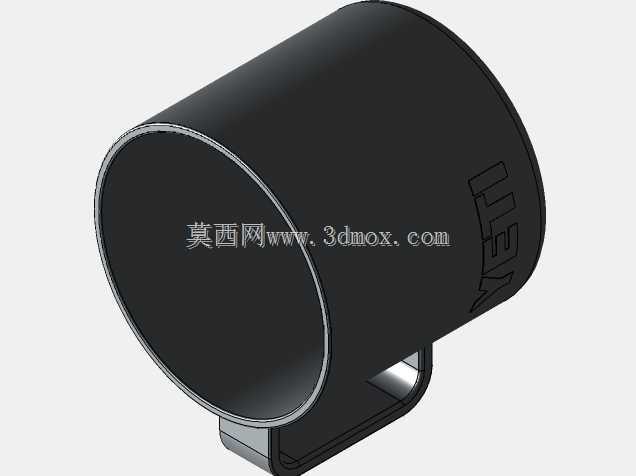

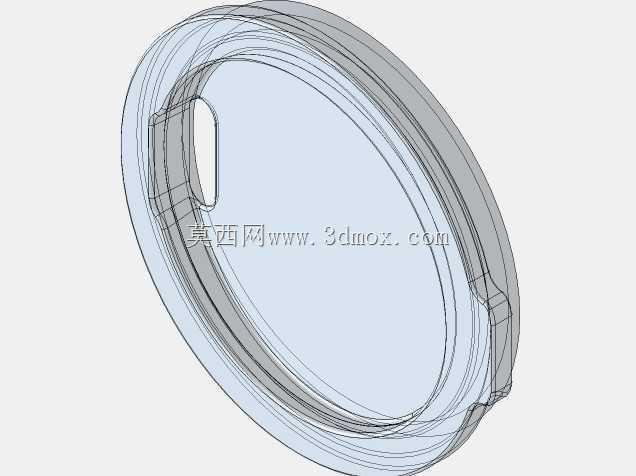

　　这款杯具的三维结构建模，核心围绕户外作业、车载随行、露营休憩以及日常办公桌面饮水场景展开，区别于普通薄壁陶瓷水杯的设计逻辑，整体采用厚壁直筒杯身构型，在建模阶段优先考量了容器的抗磕碰形变能力与握持承重边界。杯身主体设置为等径直圆柱腔体，侧壁预留均匀的保温夹层空间，该夹层在实际量产中可填充发泡保温介质或者抽真空形成隔热层，建模时将内外壁的配合止口做了阶梯式限位结构，杯口位置加工有多圈环形密封卡槽，用来匹配杯盖内置的硅胶密封圈，卡槽的截面采用圆角过渡，避免应力集中在长期旋合杯盖时出现塑料或者金属薄壁开裂的问题。杯体侧面集成了一体化成型的方环形握持把手，把手与杯身的衔接位置做了大弧度的加厚过渡圆角，没有采用常见的粘接或者螺纹装配把手方案，

　　一体成型的结构在跌落测试中，把手衔接处的断裂载荷远高于装配式结构，把手的内圈镂空尺寸预留了成年人戴冬季劳保手套也可顺利穿入握持的空间，把手外侧的棱边全部做了R3以上的倒圆角处理，握持时不会出现硌手的棱角触感。杯底位置设计了一圈凸起的防滑支撑环，支撑环的突出高度控制在2mm左右，既可以让杯底和放置台面之间形成微小间隙，避免杯底直接贴合桌面因为温差产生凝水打滑，也能在杯底长期摩擦磨损后，仅支撑环接触台面，保护杯底主体的印刷标识层不被刮花。杯口的螺纹段采用了大螺距的梯形螺纹设计，相比普通细牙螺纹，在沾有沙尘、饮品残留污渍的户外场景下，不需要反复对齐牙位就可以快速旋合杯盖，螺纹的牙侧预留了足够的间隙，

　　不会因为细小沙粒卡入牙纹就出现杯盖锁死无法拧开的故障。建模过程中对杯体的内部容积做了边界校核，直筒腔体的有效盛水容积控制在常规便携饮水的常用区间，杯身的整体外径适配绝大多数车载杯架的安装孔径，放置在车辆门板杯槽、中控台杯架内时，杯身和杯架侧壁的间隙控制在合理范围，车辆行驶颠簸过程中不会出现杯体晃荡倾倒的问题。杯身正面预留了平整的标识粘贴或者激光雕刻区域，该区域没有设置加强筋或者凹凸造型，方便后续品牌标识的加工制作，杯体的所有壁厚都做了均匀化处理，避免注塑或者金属冲压成型过程中出现壁厚不均导致的缩痕、冲模不全的缺陷。从结构受力角度分析，杯身最薄弱的位置为把手与杯壁的衔接处，建模时在该位置的内壁对应处做了局部加厚处理，

　　当杯内满载液体整体跌落时，冲击力会沿着加厚的过渡区分散到整个杯壁，不会在衔接根部出现应力断裂。杯口的最上端边缘做了卷边包边处理，饮用时唇部接触的位置光滑无锐边，同时卷边结构也大幅提升了杯口的抗挤压强度，即使杯口受到侧向挤压也不容易出现变形凹陷，导致杯盖无法密封的问题。这款容器的设计没有冗余的复杂结构，所有造型特征都服务于耐用性、握持舒适度与场景适配性，三维建模过程中所有配合面的公差、圆角特征、安装限位结构都完整保留，可直接用于后续的结构校核、手板验证以及量产开模的参考，针对不同的使用场景，还可以在杯身外侧拓展加装防滑橡胶套、便携挂扣等附加结构，基础杯体的安装连接点位都已经在模型中预留了对应的配合面。
