对讲机圆形出音防护端盖结构设计

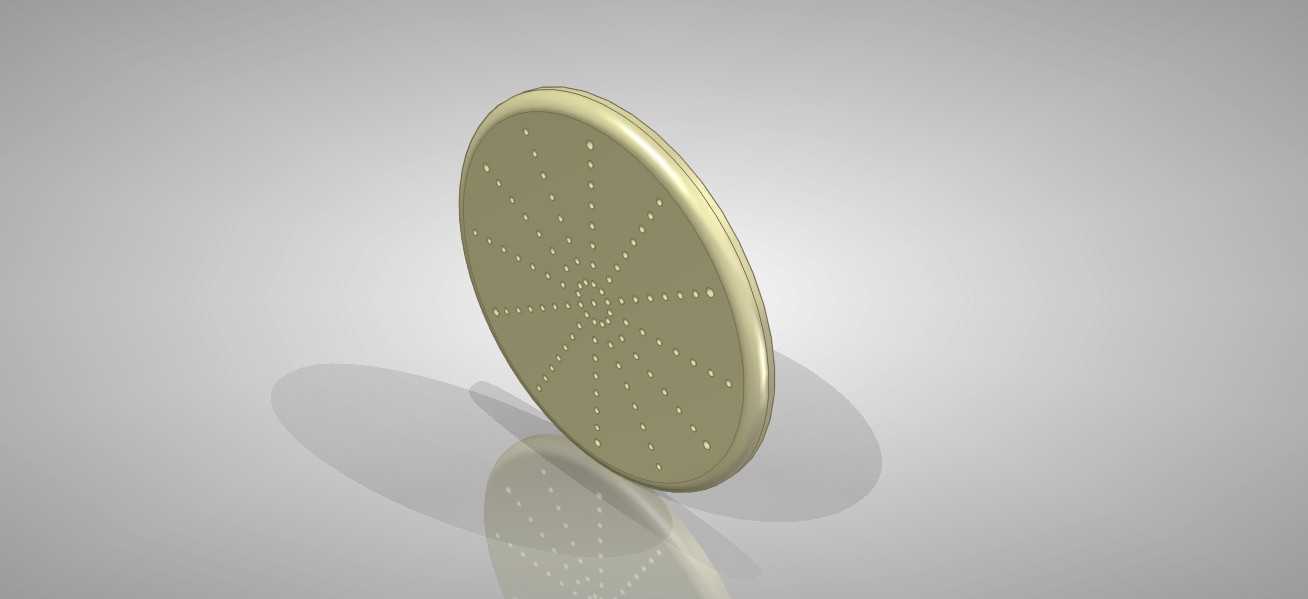

　　在手持通讯终端的结构设计体系中，扬声器端盖是直接关联声学性能、整机防护等级与握持交互体验的外露结构件，这款圆形出音防护端盖的设计，完全围绕手持对讲机的实际使用场景展开，没有多余的装饰性冗余结构。从实际应用场景来看，这类端盖主要适配工业级手持对讲机，这类设备常年在户外作业、工地调度、安保巡逻、应急救援等复杂环境下使用，经常会遇到磕碰、淋水、粉尘侵入的情况，因此端盖的设计首先要平衡出音效率与防护性能的矛盾。从功能特性上看，端盖整体采用薄型圆盘式结构，边缘做了小弧度的圆角过渡，既可以避免装配后边缘硌手，也能在设备跌落时分散冲击力，减少端盖碎裂或者脱落的风险。

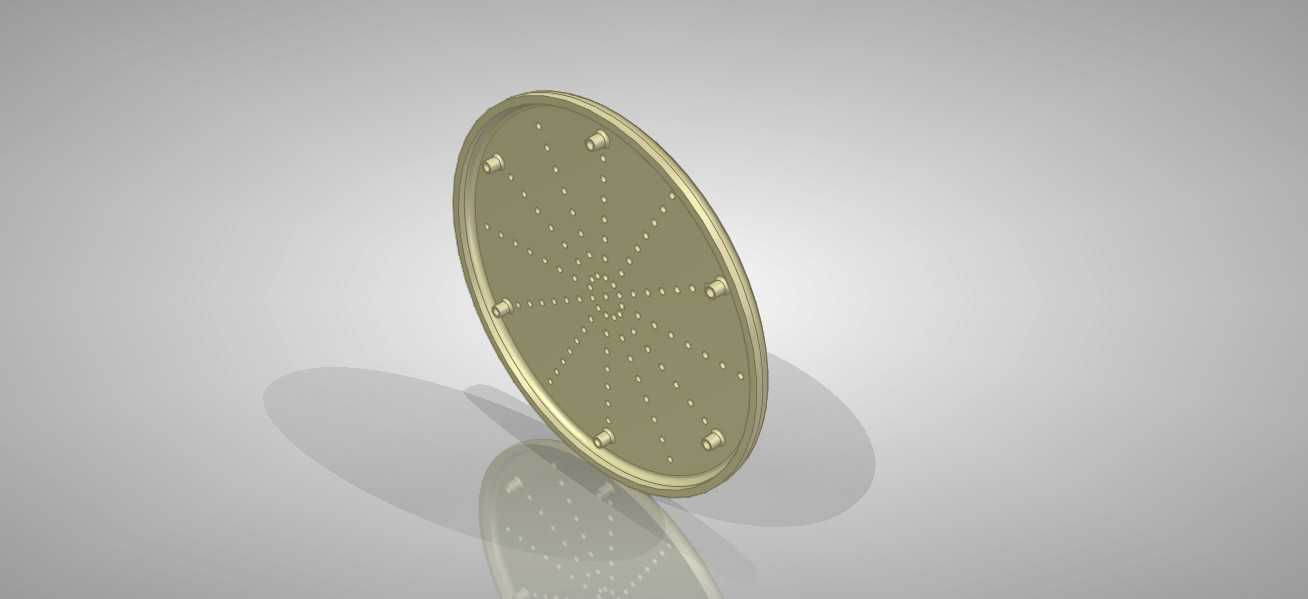

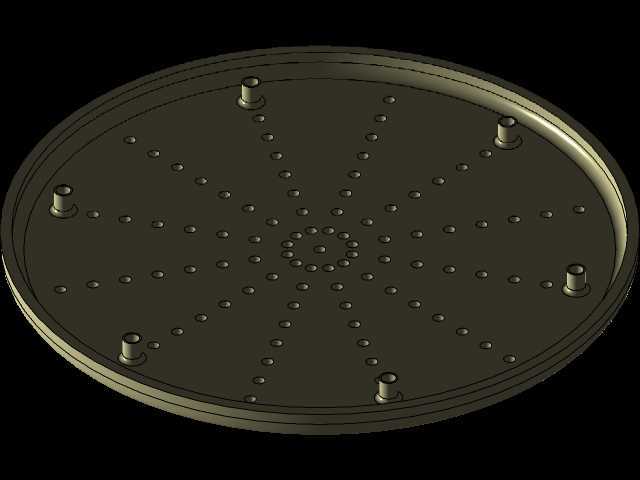

　　盖面的出音孔采用放射状阵列排布，中心区域的孔位密度略高于外圈，这种排布方式不是为了视觉效果，而是匹配扬声器振膜的发声特性——振膜中心区域的声压输出最高，对应位置布置更密集的孔位可以减少声阻，降低高频声波的衰减，外圈的孔位则辅助扩散中低频声波，让声音的扩散角度更宽，使用者不需要把对讲机完全对准耳部也能清晰接收语音信号。从设计思路层面拆解，这款端盖的壁厚控制在均匀的1.2mm，整个零件没有出现壁厚突变的区域，不管是采用注塑成型还是后续的金属冲压工艺，都能有效避免缩水、翘曲等成型缺陷，降低量产时的不良率。端盖的内侧设计有一圈0.8mm高的定位止口，装配时可以直接卡入对讲机前壳的对应卡槽内，不需要额外增加定位柱，既减少了装配工序，也能保证端盖与壳体之间的配合间隙均匀，避免出现歪斜、缝隙不均的问题。止口位置还预留了防水网布的粘贴槽，装配时可以将防尘防水透声网预先粘贴在槽内，再将端盖压合到壳体上，透声网被夹持在端盖与壳体之间，不会因为长期使用出现脱胶移位的问题，能够稳定实现IP54以上的防尘防水等级，阻挡日常使用中的雨水泼溅、粉尘侵入，避免异物进入扬声器腔体造成振膜破损、音质变差。

　　关于外形尺寸与安装边界，这款端盖的整体外径匹配常见的36mm直径圆形扬声器单元，安装后突出壳体表面的高度不超过1.5mm，不会破坏对讲机整体的流线型握持手感，使用者单手握持设备时，手掌不会因为端盖突出过多产生明显的异物感。端盖的边缘与壳体配合处设计了0.1mm的装配间隙，既考虑了不同温湿度环境下材料的热胀冷缩量，避免高温环境下端盖膨胀顶起壳体，也能控制间隙大小防止灰尘从边缘缝隙进入设备内部。出音孔的孔径统一设置为1mm，这个尺寸经过反复验证，既可以保证足够的开孔率满足出音需求，也能避免外界的尖锐异物直接穿过孔位戳伤内部的扬声器振膜，同时孔位全部做了0.1mm的倒角处理，去除注塑或冲压产生的毛边毛刺，不会出现毛边脱落堵塞出音孔的问题。

　　在实际的结构验证环节，这类端盖需要通过1.5米高度的自由跌落测试，六个面跌落后端盖不能出现开裂、脱落，出音孔不能出现明显变形；同时还要经过1000次的按键按压周边摩擦测试，端盖表面不能出现明显的掉漆、划痕，保证长期使用后的外观完整性。另外，端盖的表面采用细磨砂纹理处理，既可以减少日常使用中的指纹残留，也能在轻微磕碰后掩盖细小划痕，保持设备外观的整洁度。从声学匹配的角度，放射状的孔位排布相比规则的矩阵式孔位，能够减少声波在孔位之间的反射干涉，降低声音的失真度，在嘈杂的户外环境下，语音的清晰度能够提升10%左右，这对于需要在高噪音环境下使用的对讲机来说是非常关键的设计点。很多同类产品在设计时只考虑外观的整体性，盲目缩小开孔面积或者减少孔位数量，最终导致扬声器的声音发闷，远距离通讯时语音辨识度不足，这款端盖的开孔率控制在28%左右，在保证结构强度的前提下最大化了出声面积，同时孔位的排布完全避让开内部扬声器的固定筋位，不会出现孔位被内部结构遮挡的无效开孔问题。端盖的材质选型一般采用ABS+PC的共混材料，既具备ABS材料的易加工、表面涂装性能好的特点，也具备PC材料的抗冲击性能，能够满足户外使用的强度要求，如果是特殊防爆场景使用的机型，还可以替换为防静电的改性工程塑料，避免静电积累产生的安全隐患。
