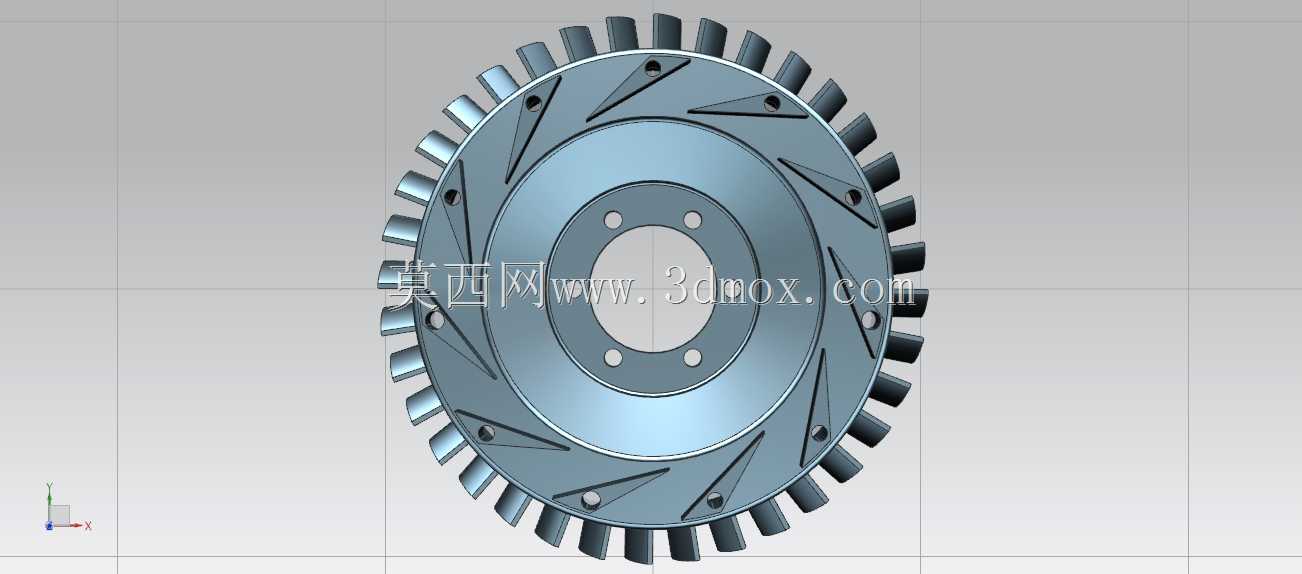

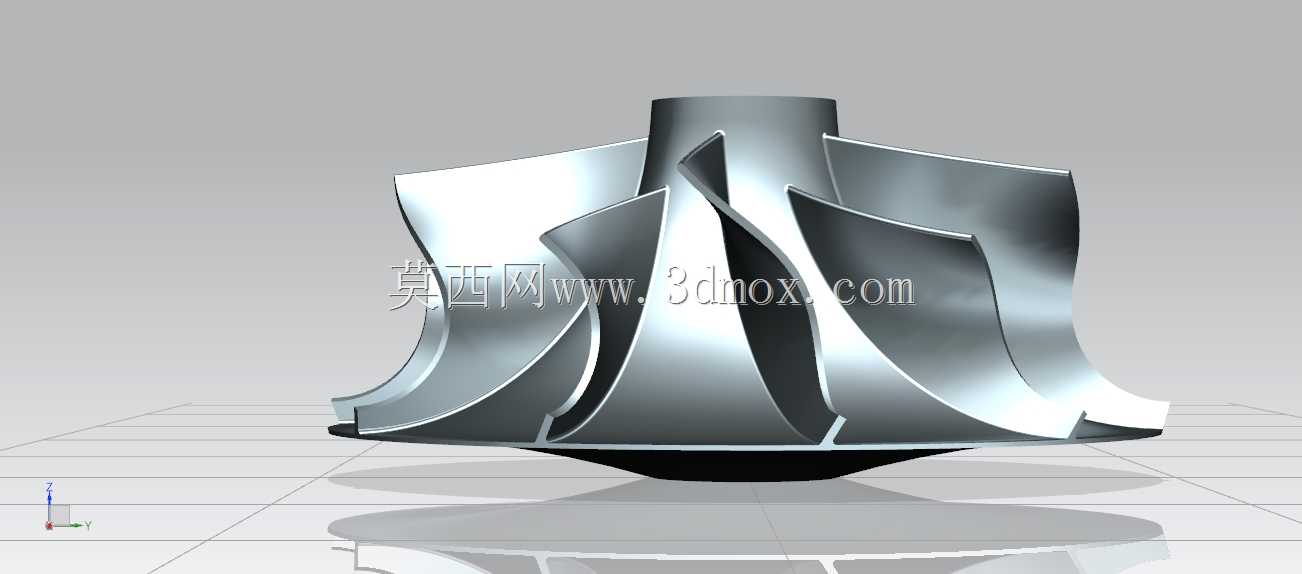

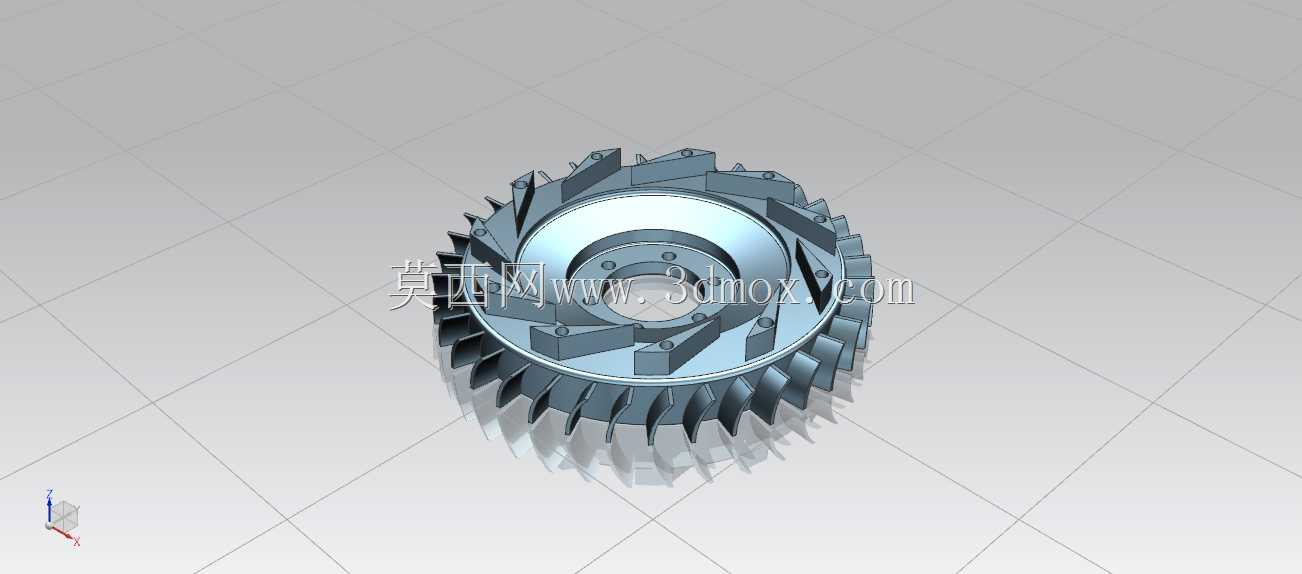

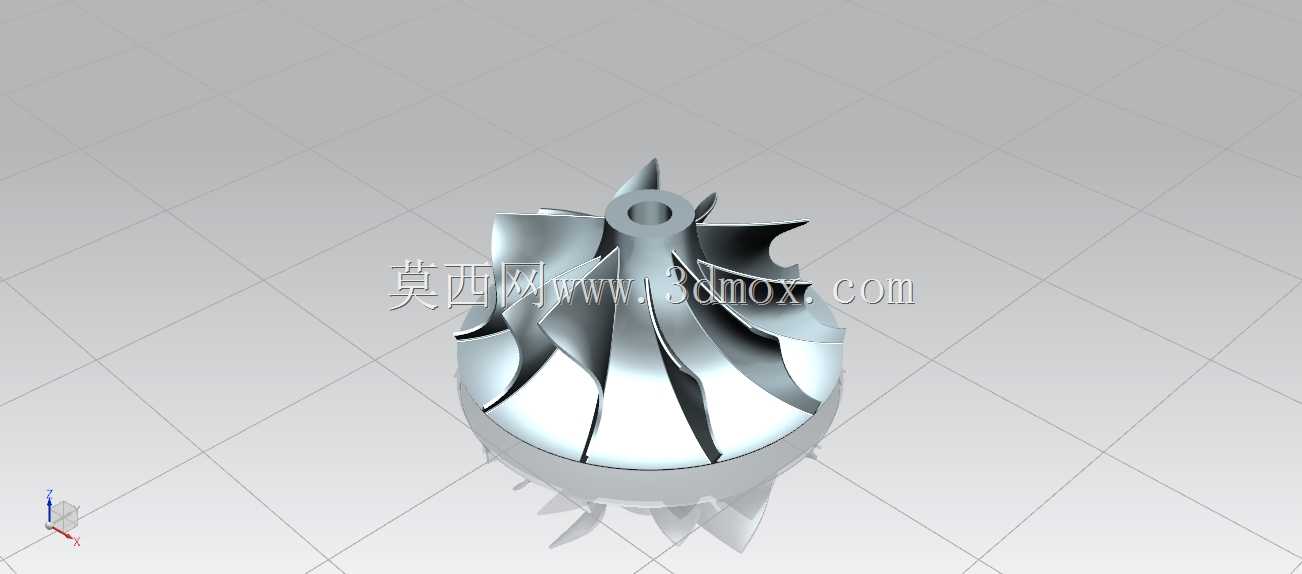

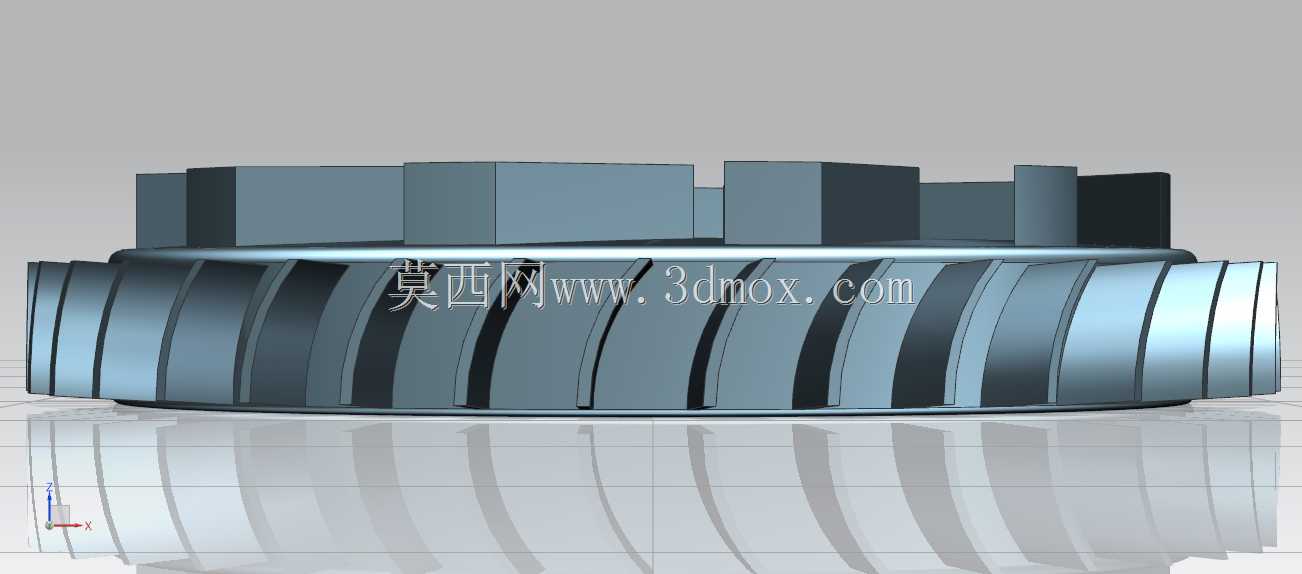

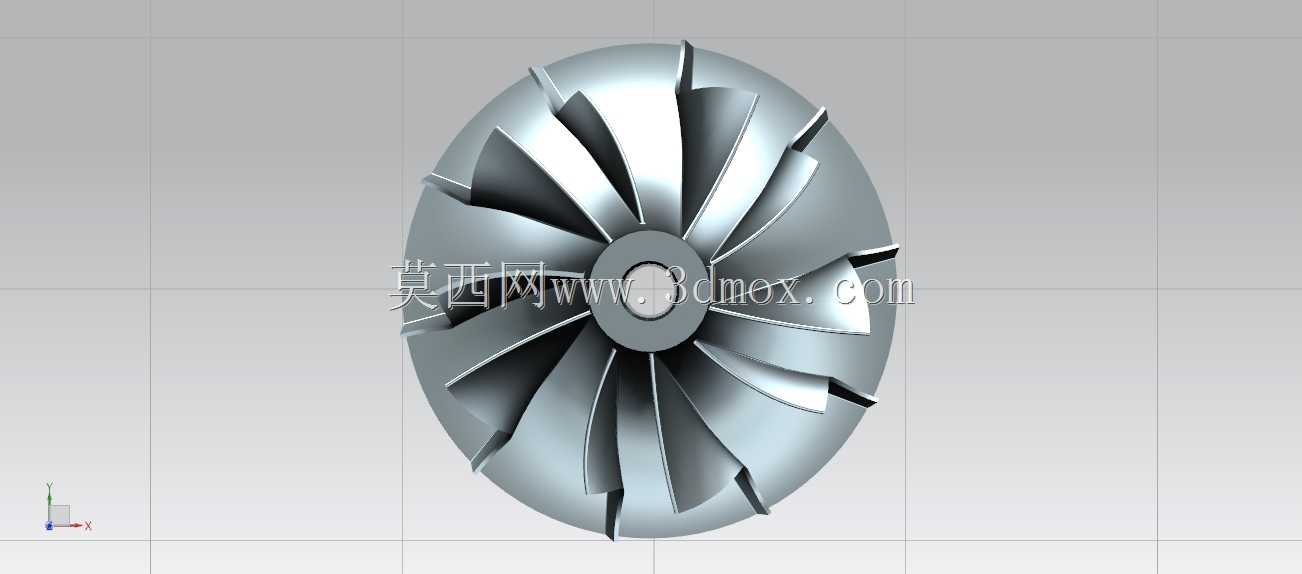

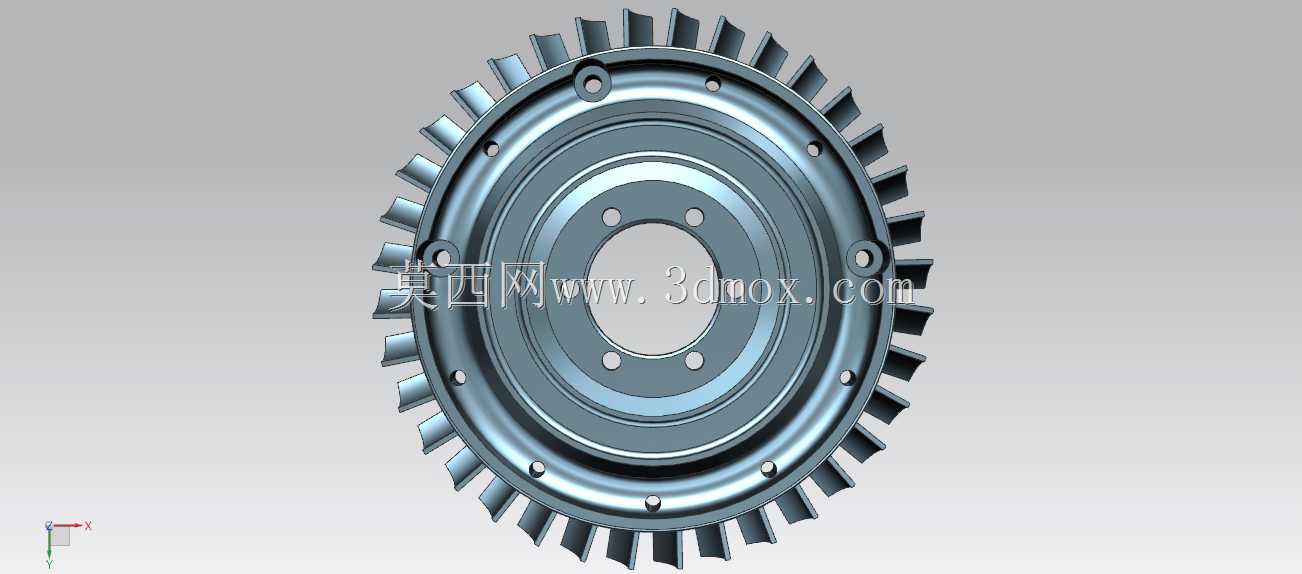

雷恩MV-54喷气发动机配套密封法兰结构

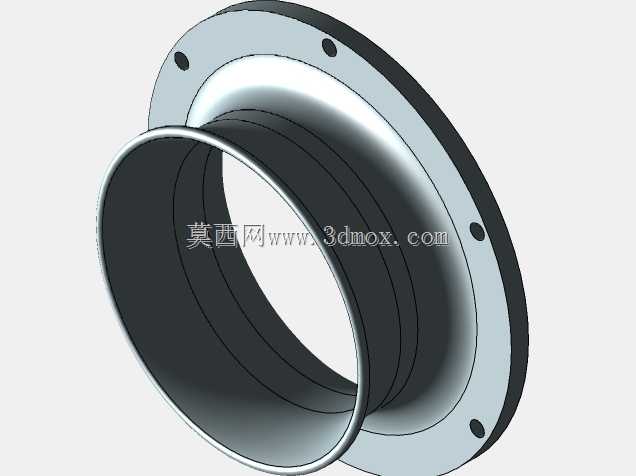

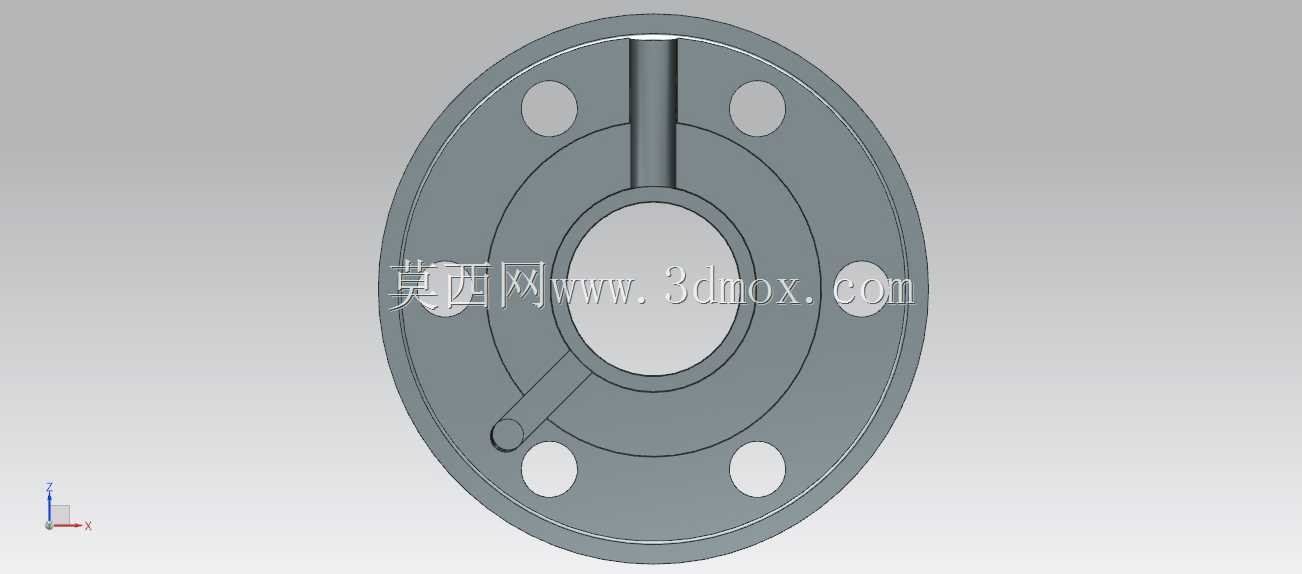

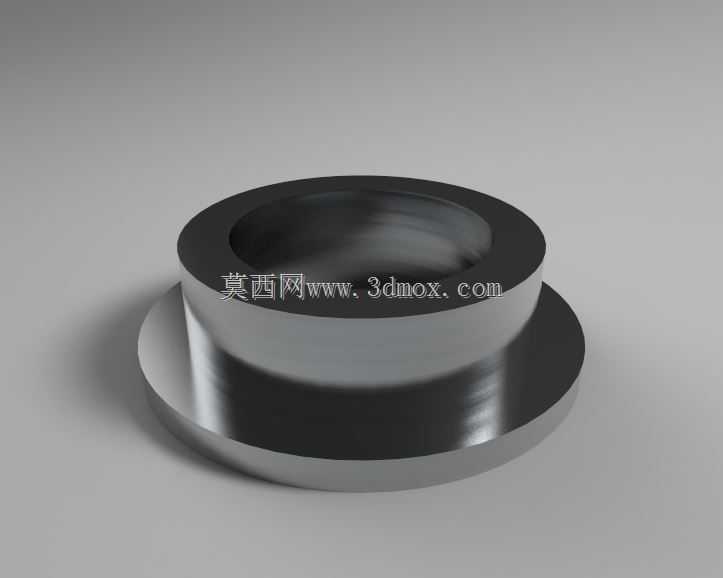

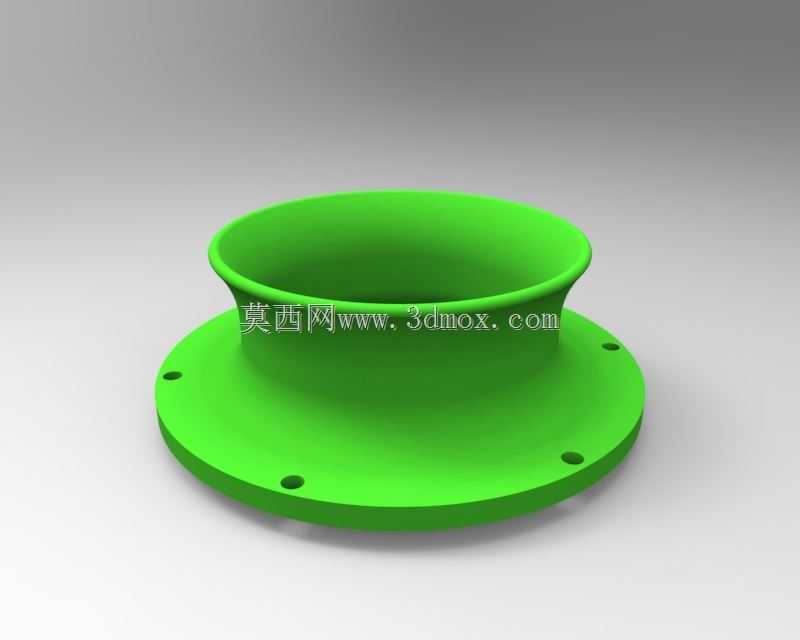

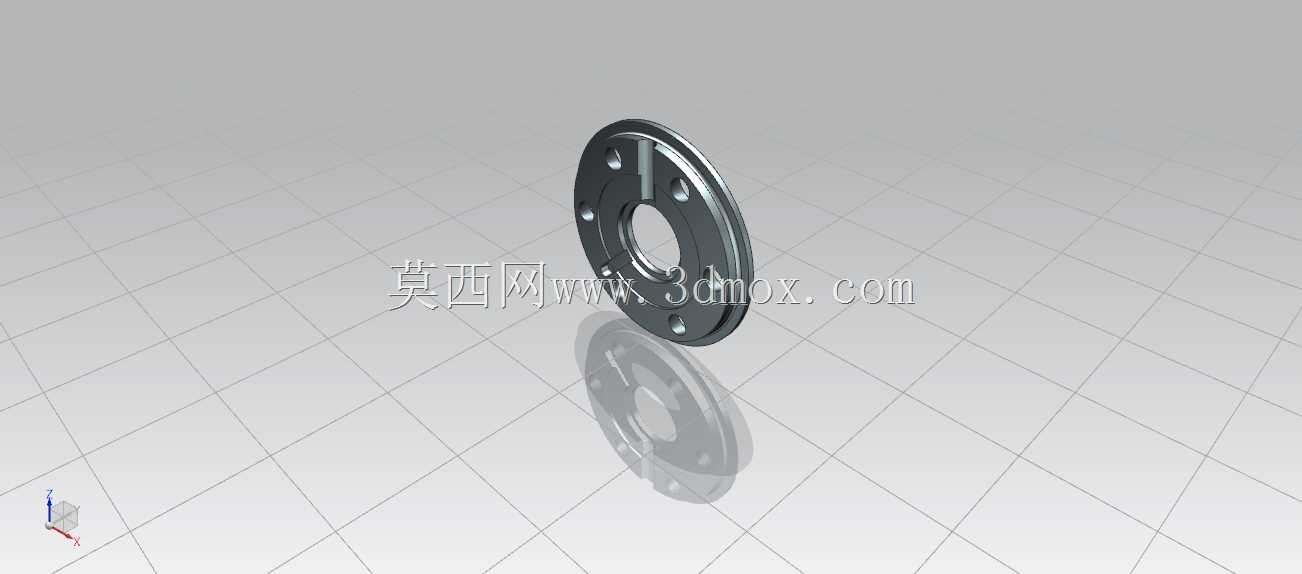

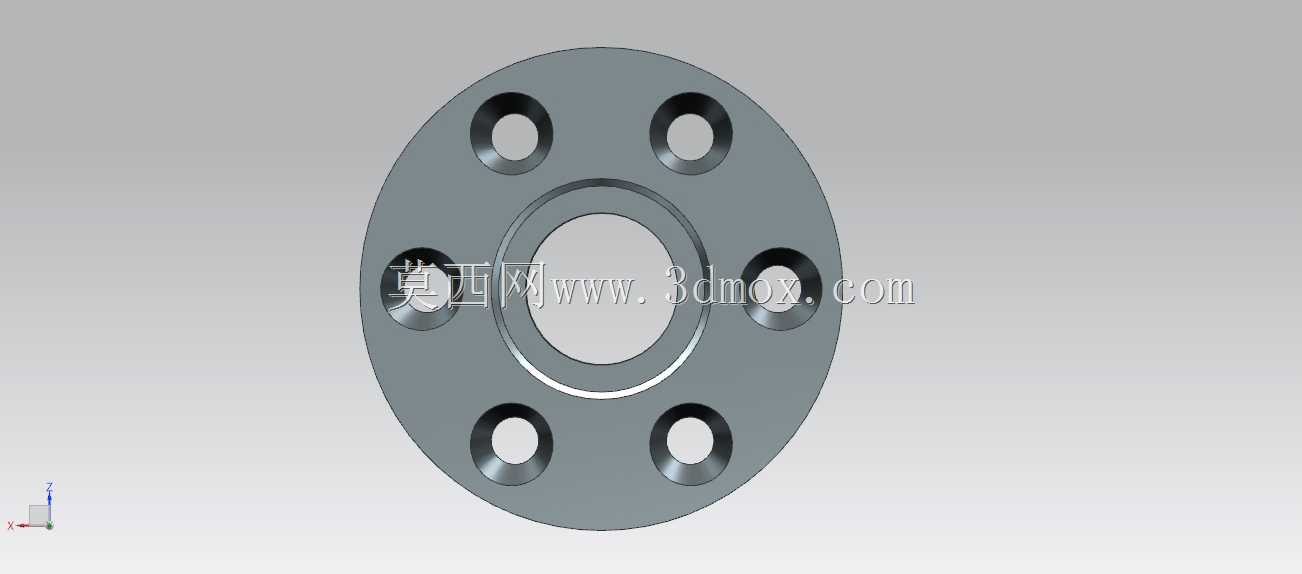

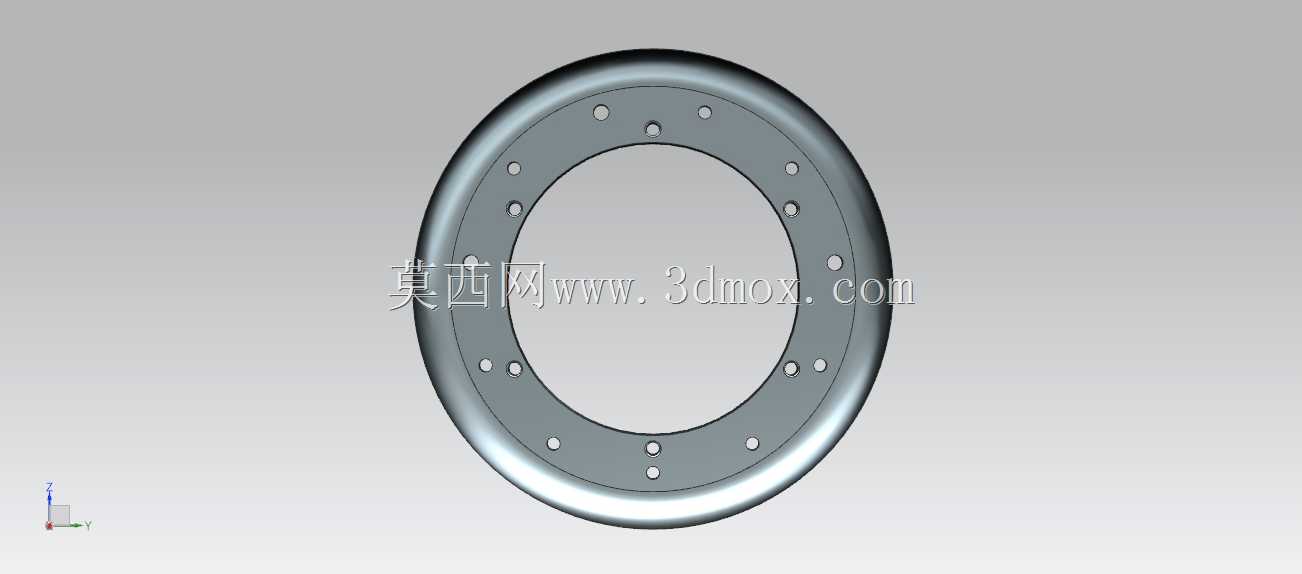

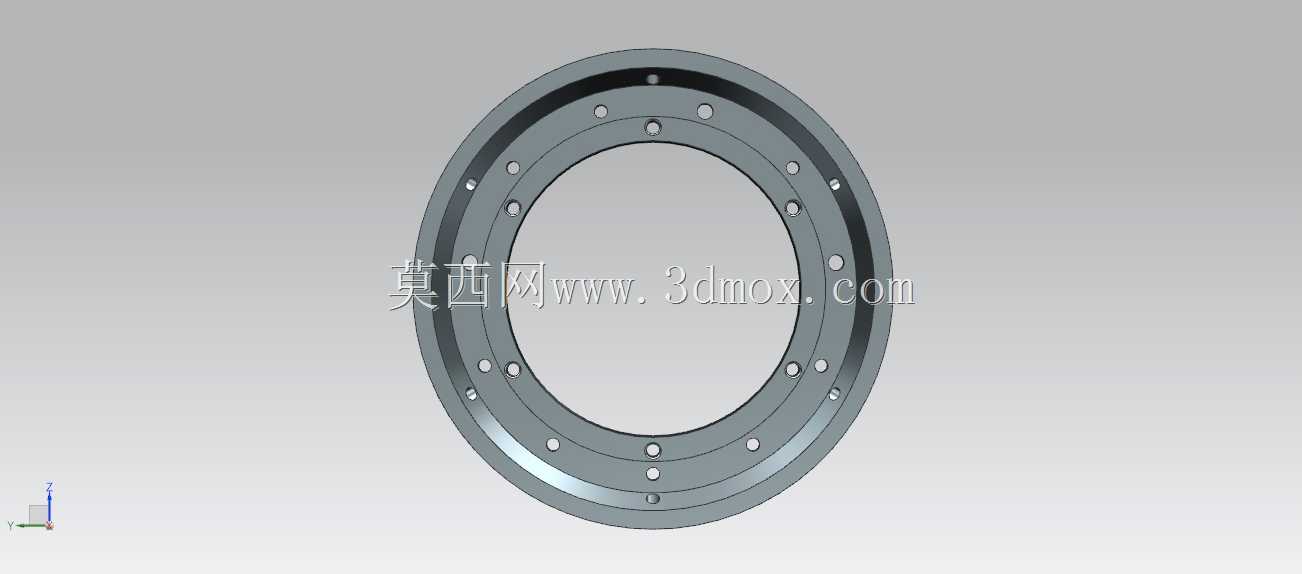

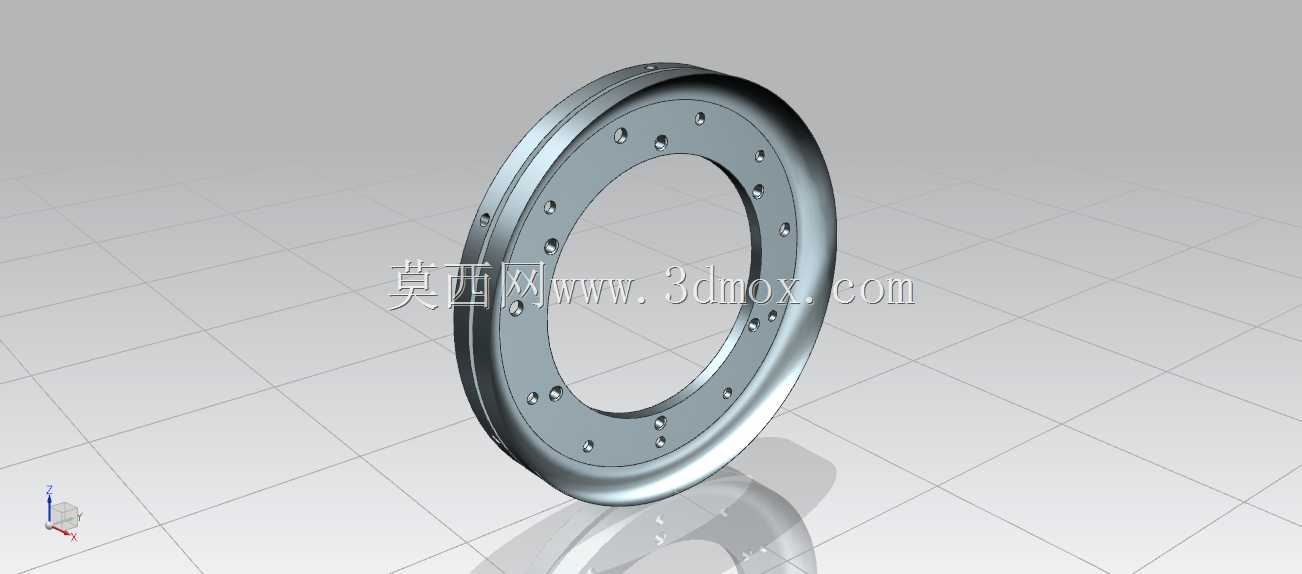

在航空动力系统的管路与腔体连接场景中，这类带阶梯凸台结构的金属法兰是喷气发动机外部管路、附件机匣与核心机壳体连接的核心密封承载部件，主要承担介质密封、载荷传递、安装定位的三重作用，区别于普通工业管道法兰，航空发动机配套法兰需要在高温、高振动、大温差的工况下长期稳定工作，因此结构设计上做了针对性的优化。从结构特征来看，该法兰采用双层阶梯式环形结构，下层大直径圆盘为安装贴合面，加工时需要保证端面平面度控制在0.02mm以内，避免安装后出现密封面翘曲导致的介质泄漏，圆周方向预留的螺栓孔位需要与对接壳体的安装孔位严格同轴，位置度公差不超过Φ0.05mm，保证装配时螺栓能够顺利穿入，不会产生额外的安装应力。上层的凸台结构为密封配合段，外圆面需要与对接件的内止口做过渡配合，配合公差选取H7/k6，既可以保证装配时的定位精度，又能在设备运行产生振动时限制法兰的径向窜动，凸台与下层圆盘的过渡位置采用圆弧过渡处理，避免应力集中，因为发动机运行过程中会产生持续的高频振动，直角过渡位置很容易萌生疲劳裂纹，圆弧过渡可以将局部应力降低40%以上。内孔为介质流通通道，根据安装位置的不同，内孔会输送燃油、润滑油或者压缩空气，因此内孔表面粗糙度需要达到Ra1.6以下，减少介质流动的阻力，同时避免表面凸起位置在高速气流冲刷下产生剥落损伤。设计这类法兰时，首先要匹配对接部件的安装边界，确认安装面的螺栓分布圆直径、螺栓规格、止口尺寸，再根据管路的通径需求确定内孔直径，同时要核算法兰的厚度是否满足强度要求：在发动机最大工作压力下，法兰的变形量不能超过密封件的补偿极限，通常橡胶密封圈的最大补偿量在0.3mm左右，因此法兰在额定载荷下的端面变形量需要控制在0.1mm以内，预留足够的安全余量。另外还要考虑重量控制，航空部件对重量十分敏感，在保证强度的前提下，可以在法兰非配合面做适当的减重处理，但不能破坏密封面和安装面的结构完整性，同时要做动平衡校核，因为部分法兰安装在发动机旋转部件附近，自身的质量偏心会加剧整机的振动水平。实际装配时，该法兰需要配合金属缠绕垫片或者耐高温橡胶密封圈使用，螺栓拧紧时要按照对角顺序分步拧紧，拧紧力矩按照螺栓规格和材料性能确定，避免单个螺栓受力过大导致法兰变形，日常维护中需要重点检查法兰密封面是否有腐蚀、划痕，安装螺栓是否有松动，一旦发现密封面出现深度超过0.1mm的划痕就需要更换，避免工作过程中出现泄漏故障。
