小型航模用活塞式发动机结构设计

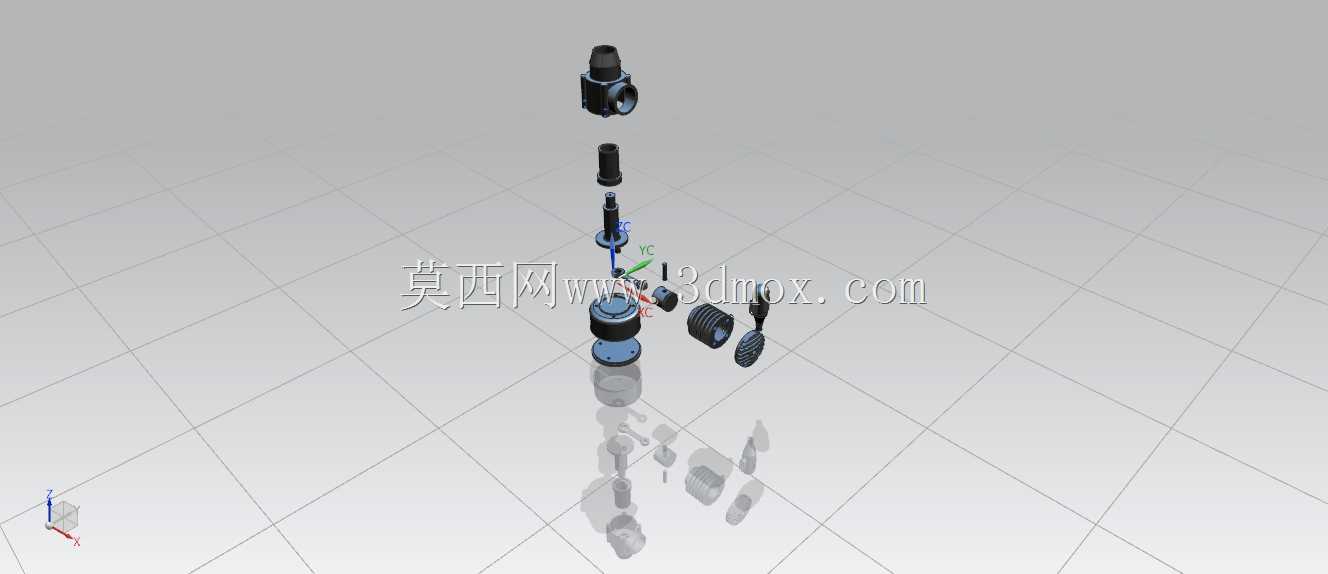

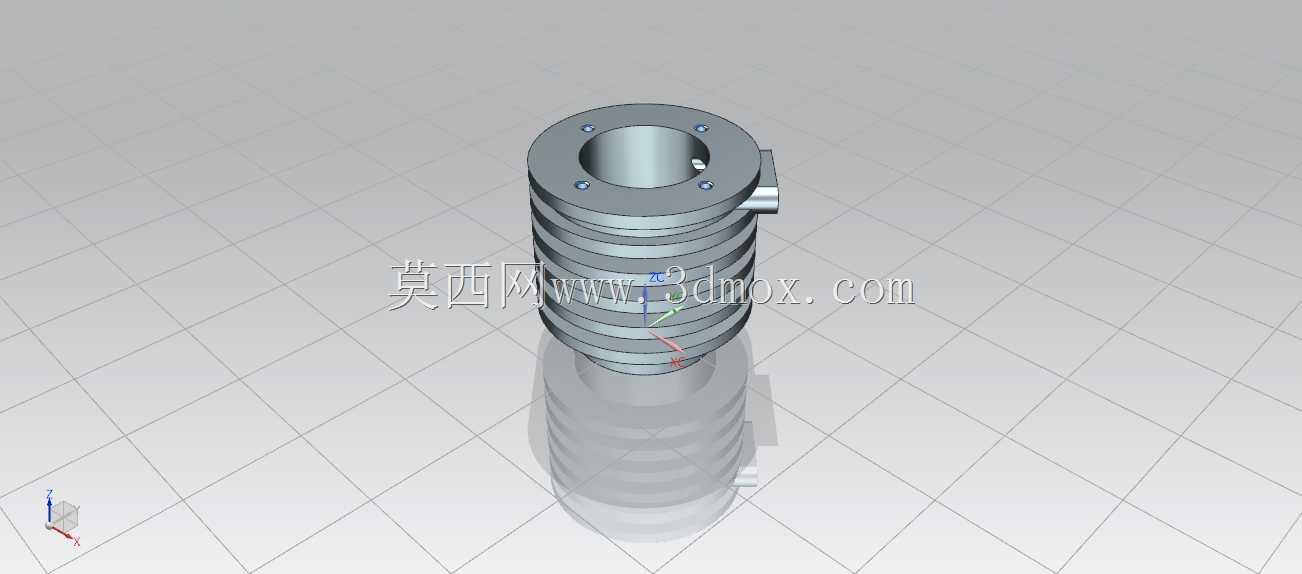

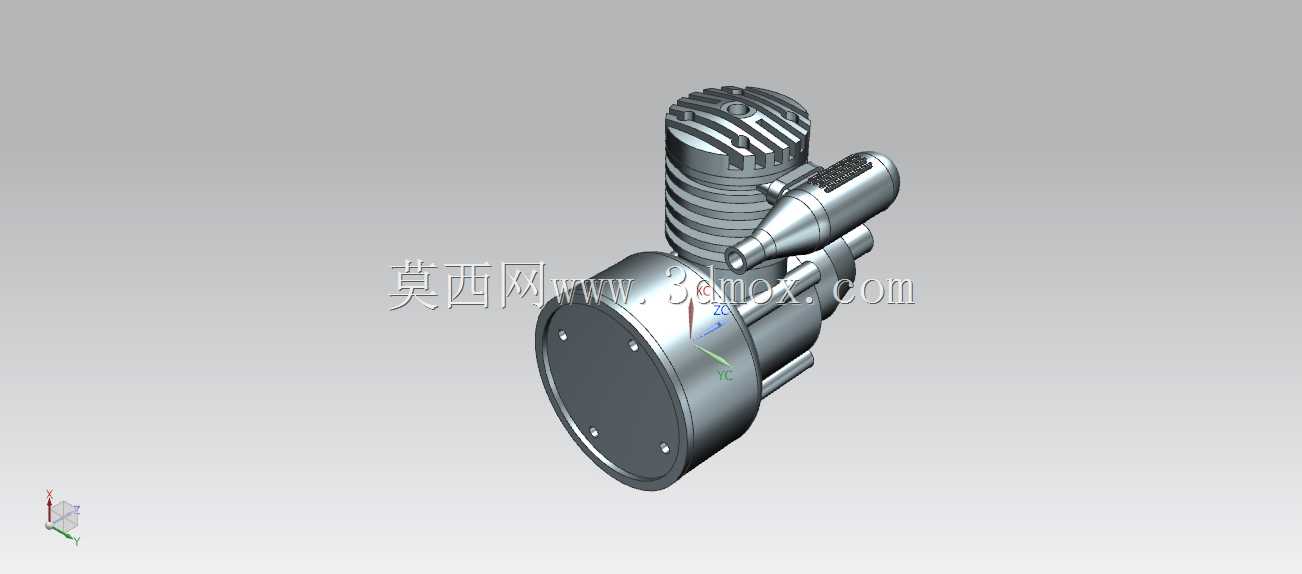

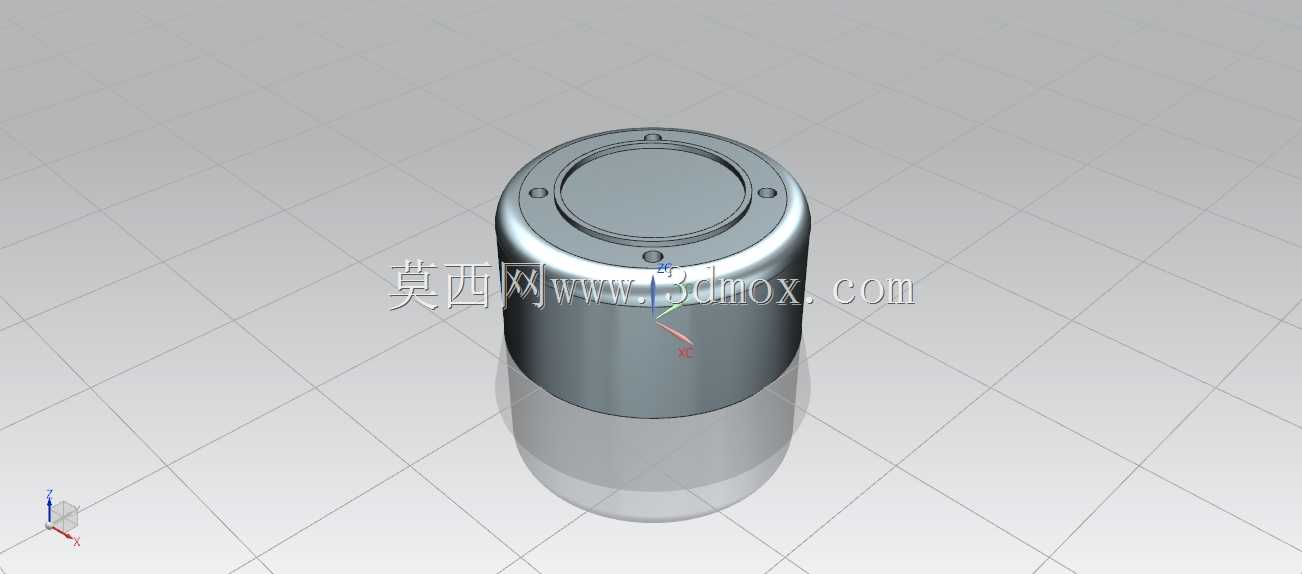

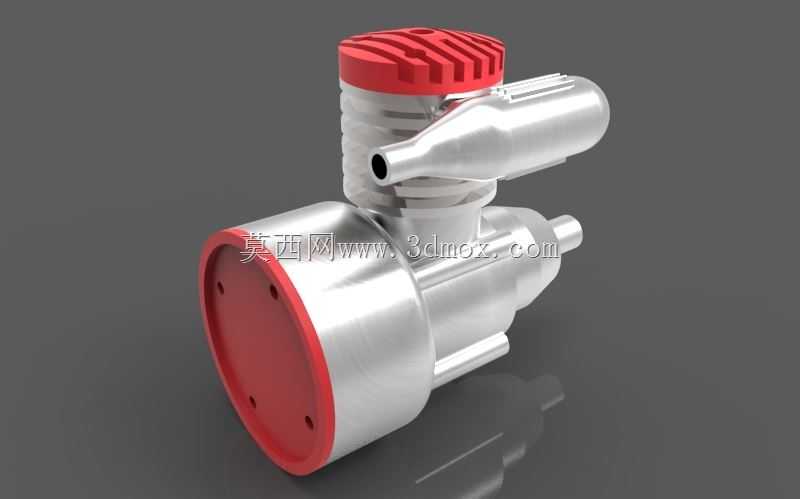

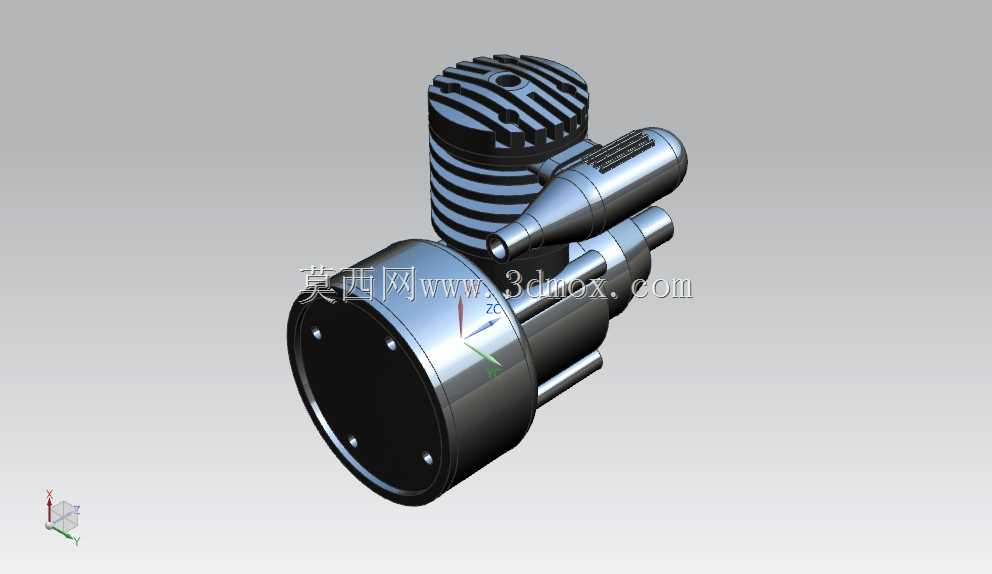

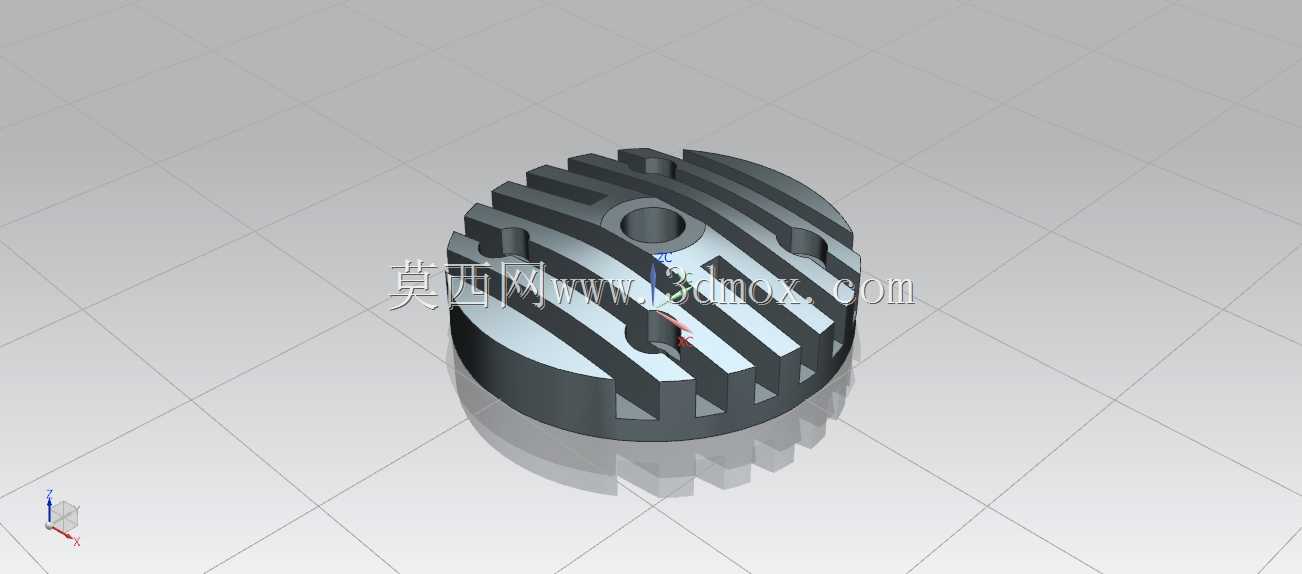

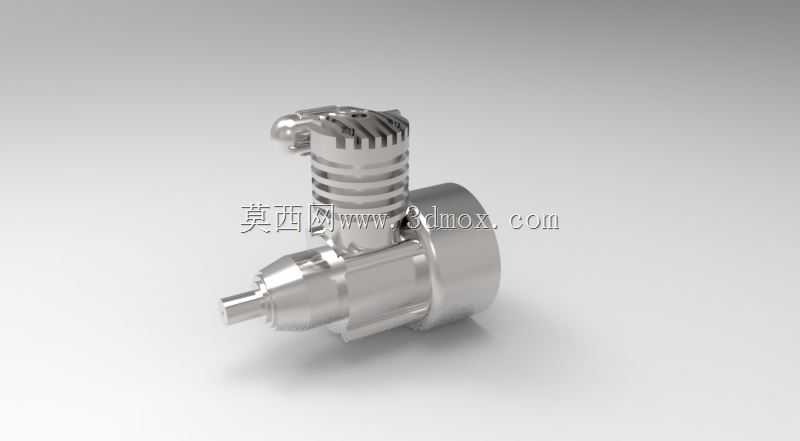

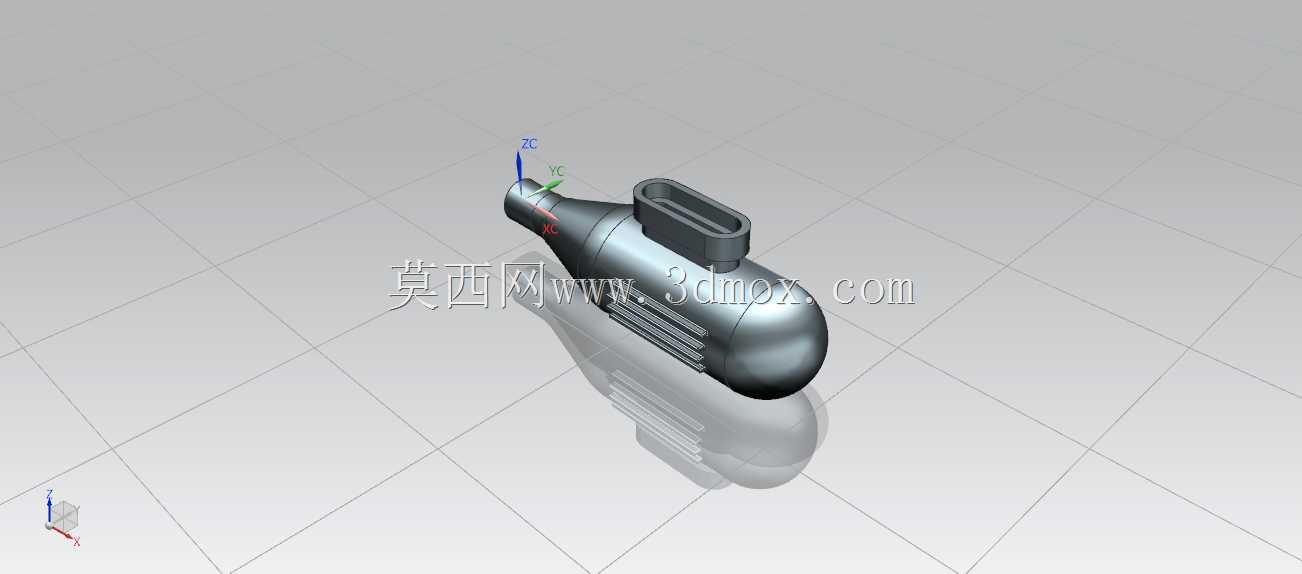

该款小型动力装置主要面向轻型航模、小型竞速无人载具等场景提供动力输出，作为整套载具的核心动力来源，其设计需兼顾轻量化与输出稳定性，适配小尺寸载具的安装空间与载重限制。从实际用途来看，这类小型引擎能够为固定翼航模、小型车模提供持续的动力输出，通过燃油燃烧将化学能转化为机械能，带动螺旋桨或传动机构运转，满足载具行进、爬升等动作的动力需求。在功能特性上，该引擎采用风冷散热结构，顶部设置带导流槽的红色散热端盖，能够在运转过程中通过气流快速带走缸体产生的热量，避免长时间高负荷运转出现过热问题；侧置的排气结构经过流线型优化，既能够顺畅排出燃烧废气，也能减少排气阻力对动力输出的损耗，同时降低排气气流对载具整体气动布局的干扰；主体缸体与曲轴箱采用一体化金属结构设计，保证结构强度的同时减少拼接缝隙带来的漏油、漏气风险，前端输出端预留标准连接位，可直接适配常用规格的螺旋桨或传动连接轴。设计思路上，整体采用紧凑化布局，将缸体、曲轴箱、排气组件、散热结构整合为相对规整的柱体形态，尽可能压缩整体占用空间，同时将重量集中在核心轴线位置，降低载具飞行或行进过程中的重心偏移风险；各部件的衔接处采用台阶式定位结构，装配时无需额外复杂调校即可保证同轴度，降低组装难度，也减少运转过程中的震动损耗。外形尺寸与安装边界方面，整体主体为圆柱形态，最大外径集中在曲轴箱位置，侧置排气结构向单侧延伸，安装时需预留排气侧的避让空间，避免排气口被遮挡影响废气排出；底部与前端的安装位采用标准孔位布局，可直接适配多数航模的标准安装架，安装时需保证输出轴线与载具的动力传递轴线重合，避免出现偏心震动影响运转稳定性；散热端盖突出于主体顶部，安装时需预留顶部的气流流通空间，保证散热气流能够顺畅通过散热槽带走热量，避免散热效率下降影响引擎持续工作能力。
