手动杠杆式夹紧工装结构设计

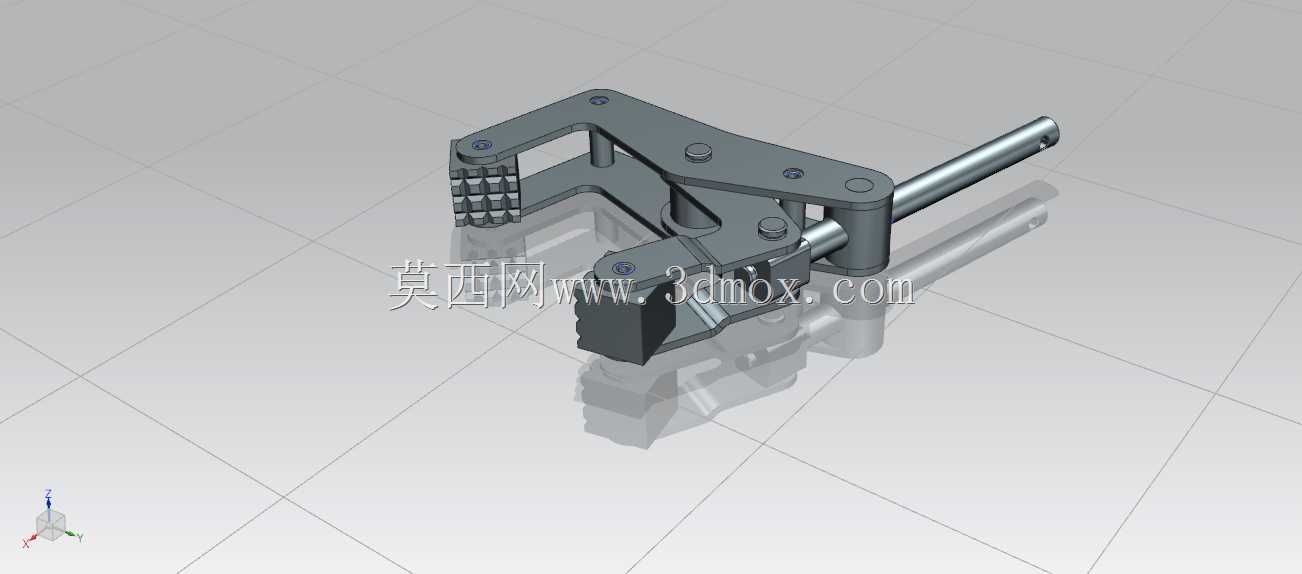

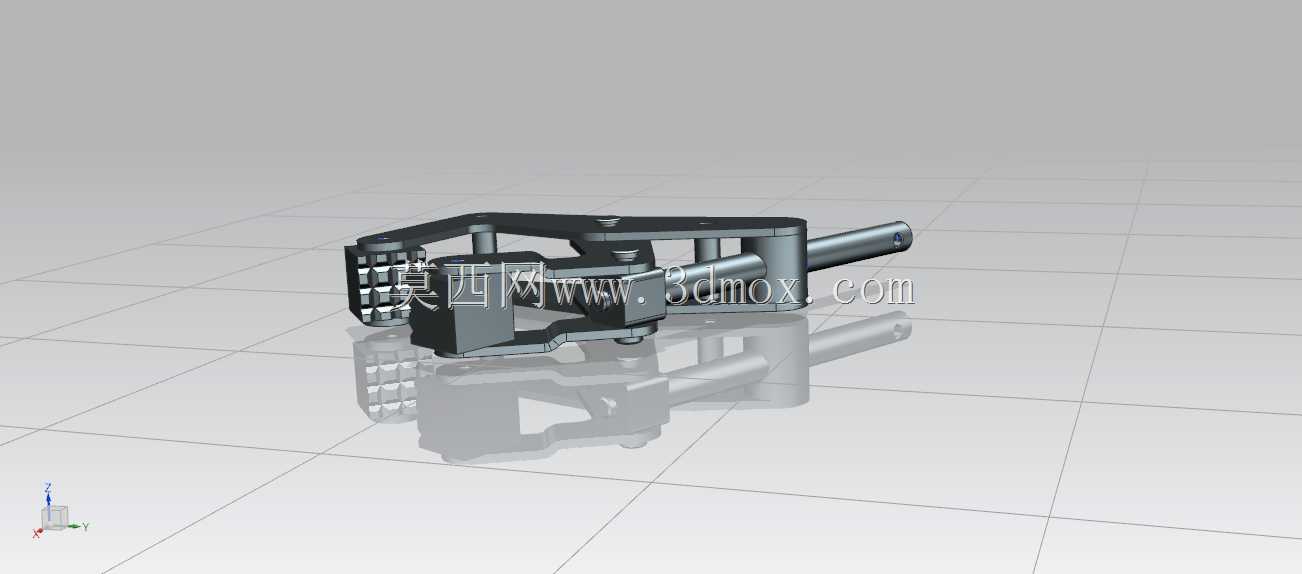

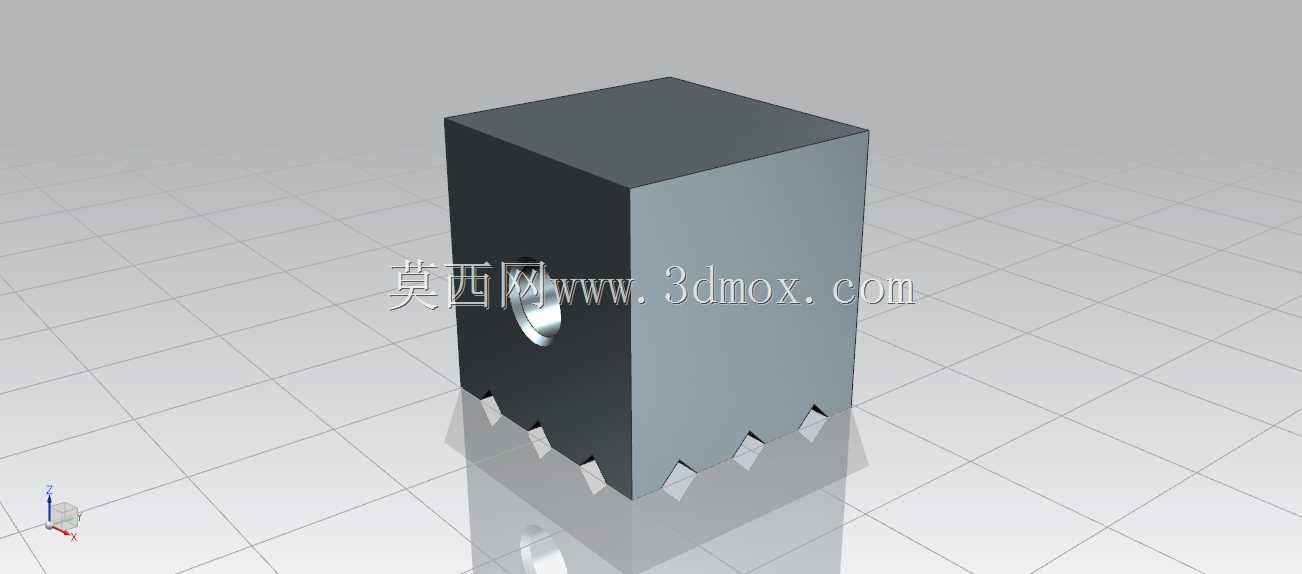

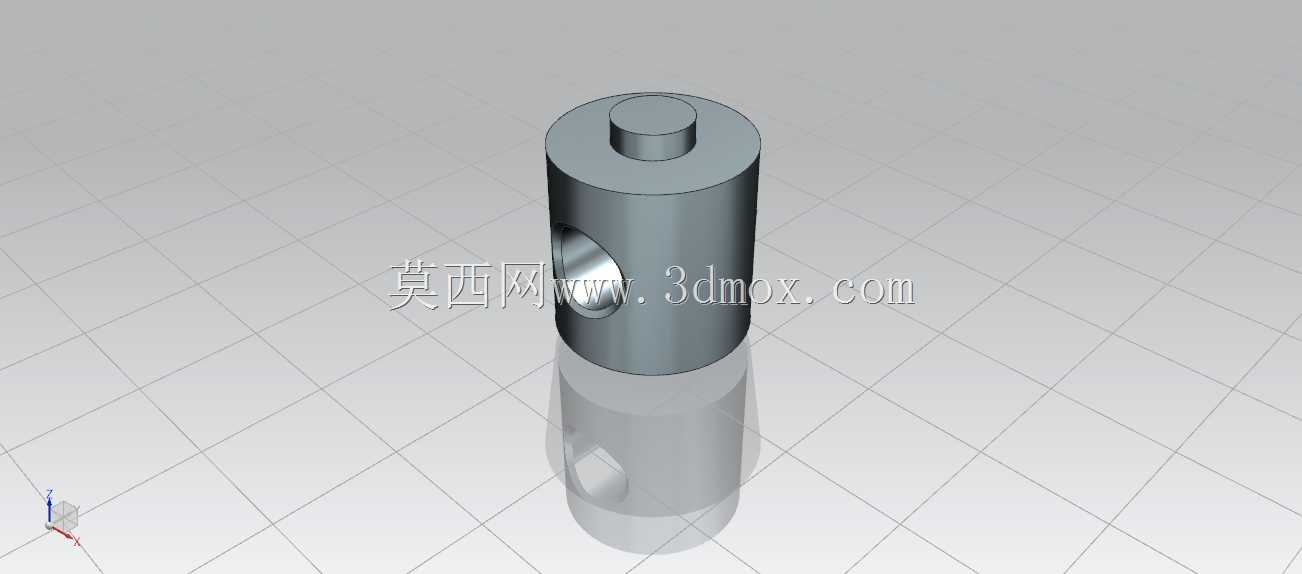

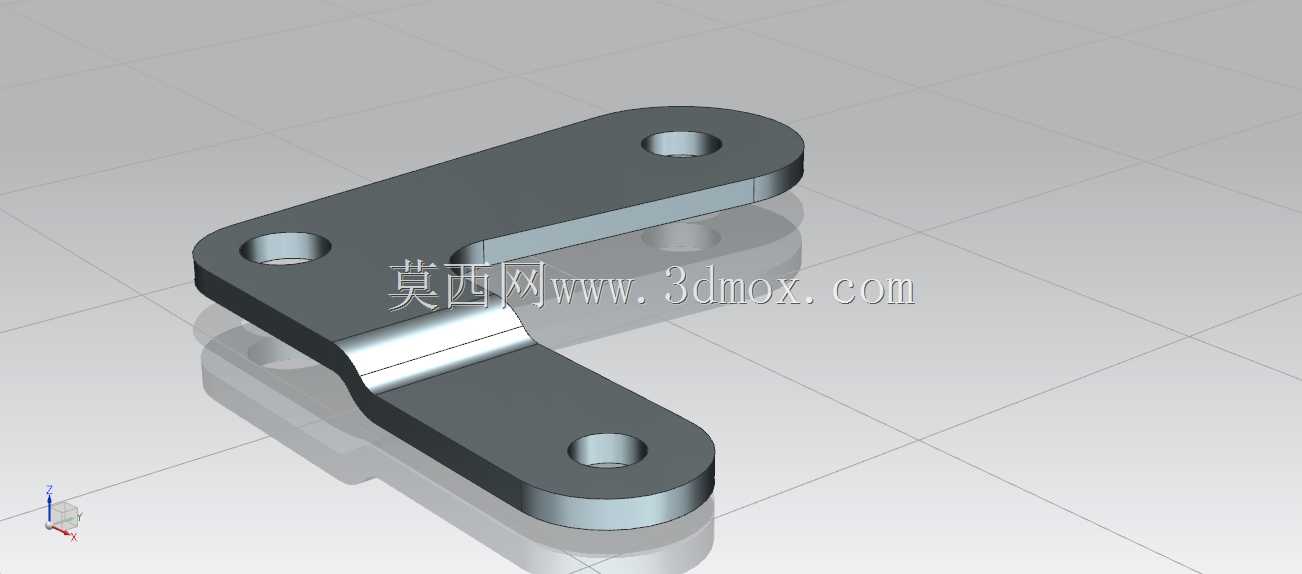

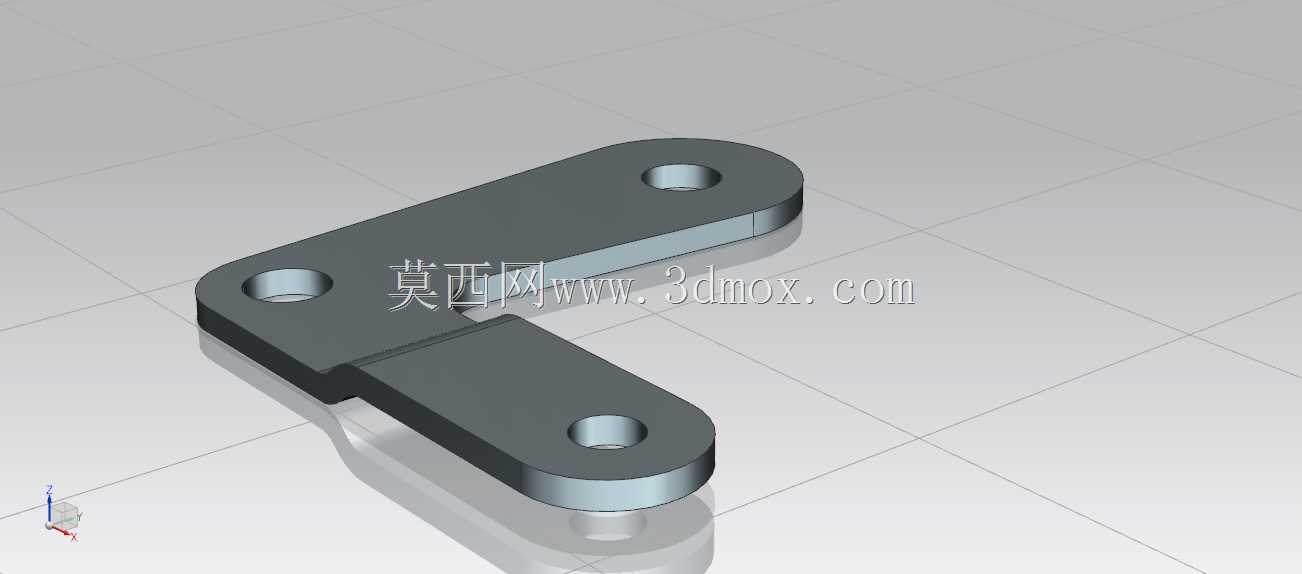

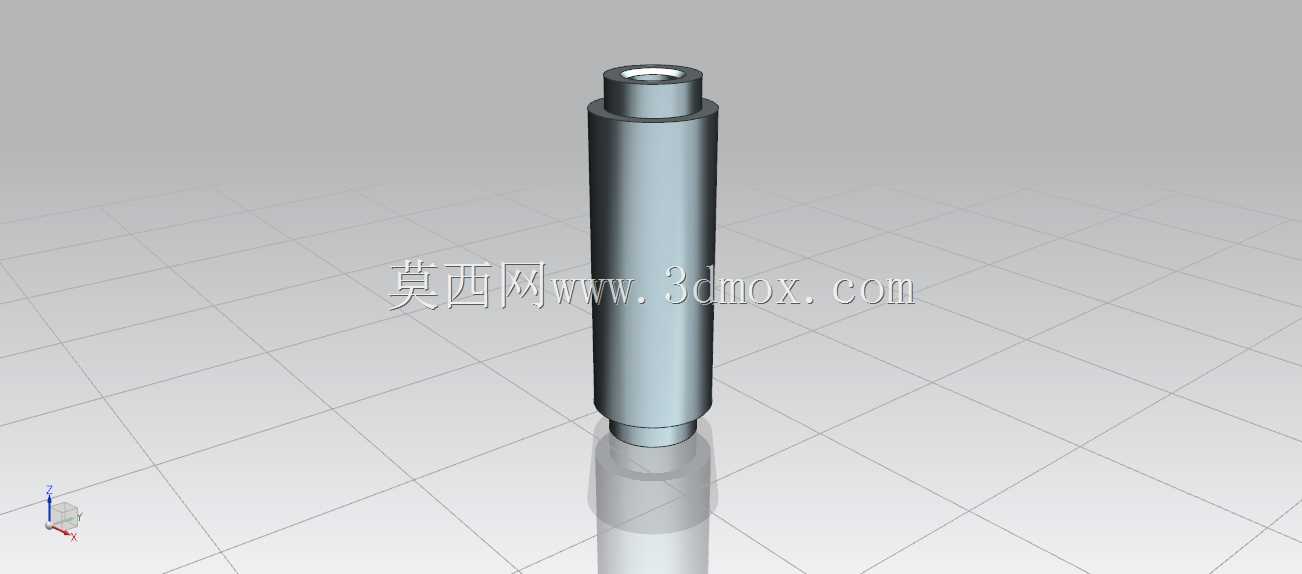

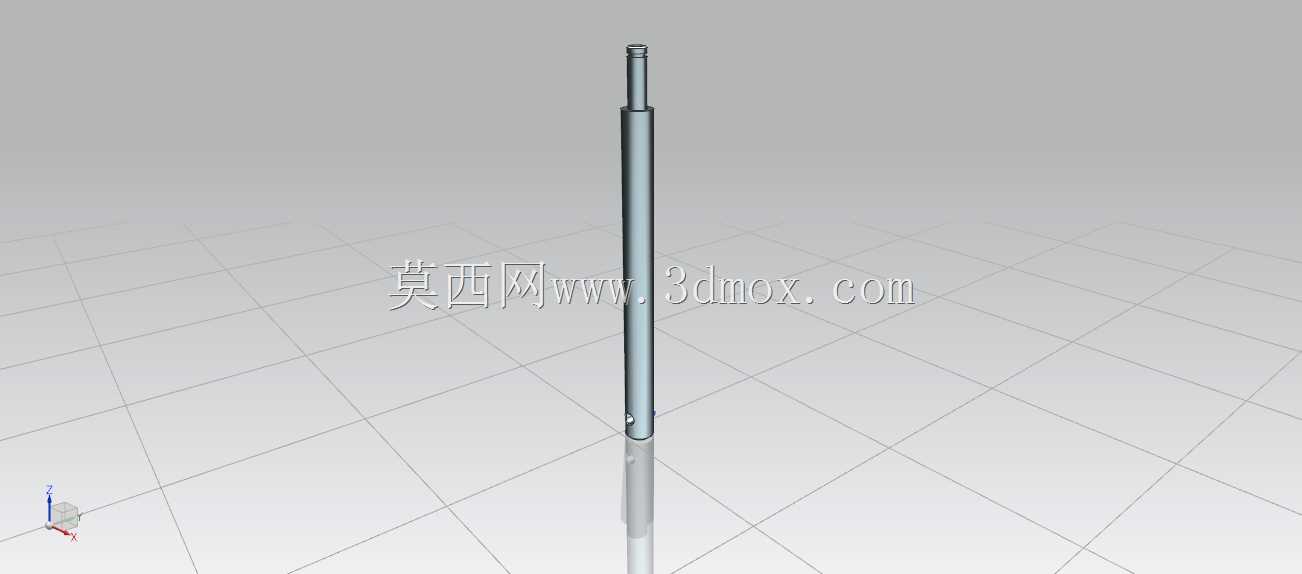

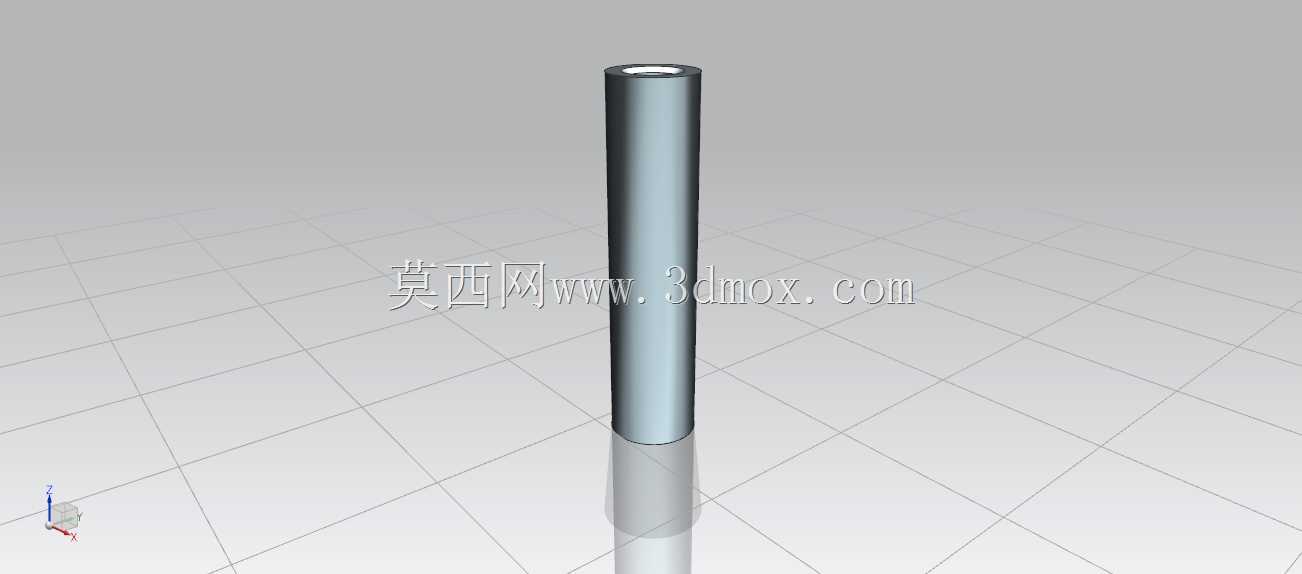

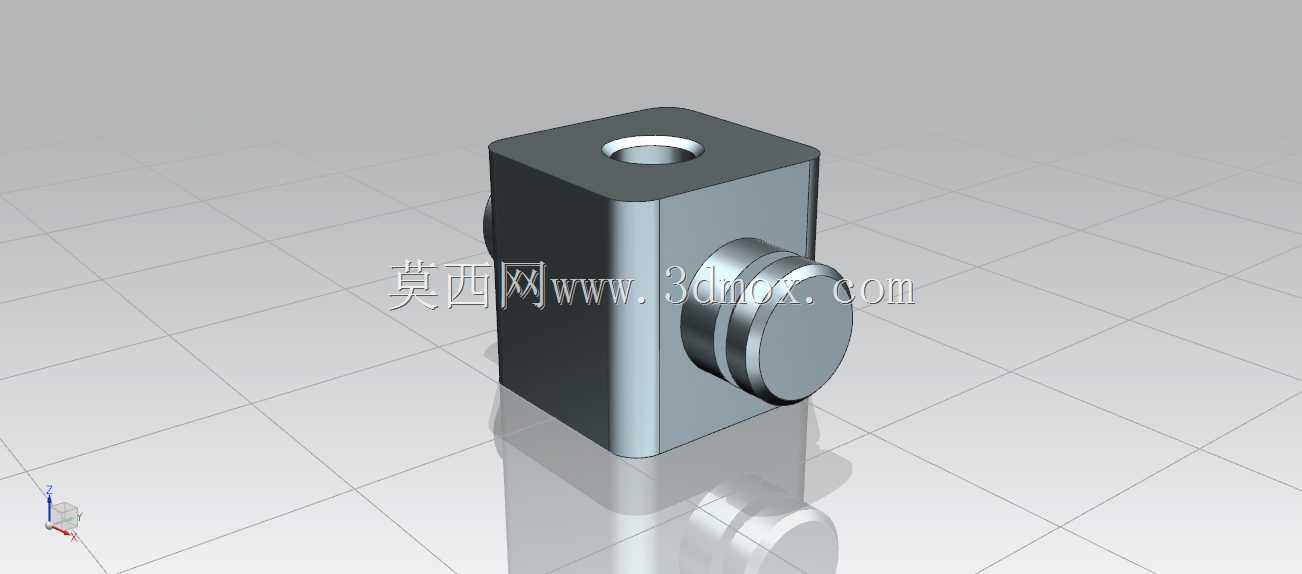

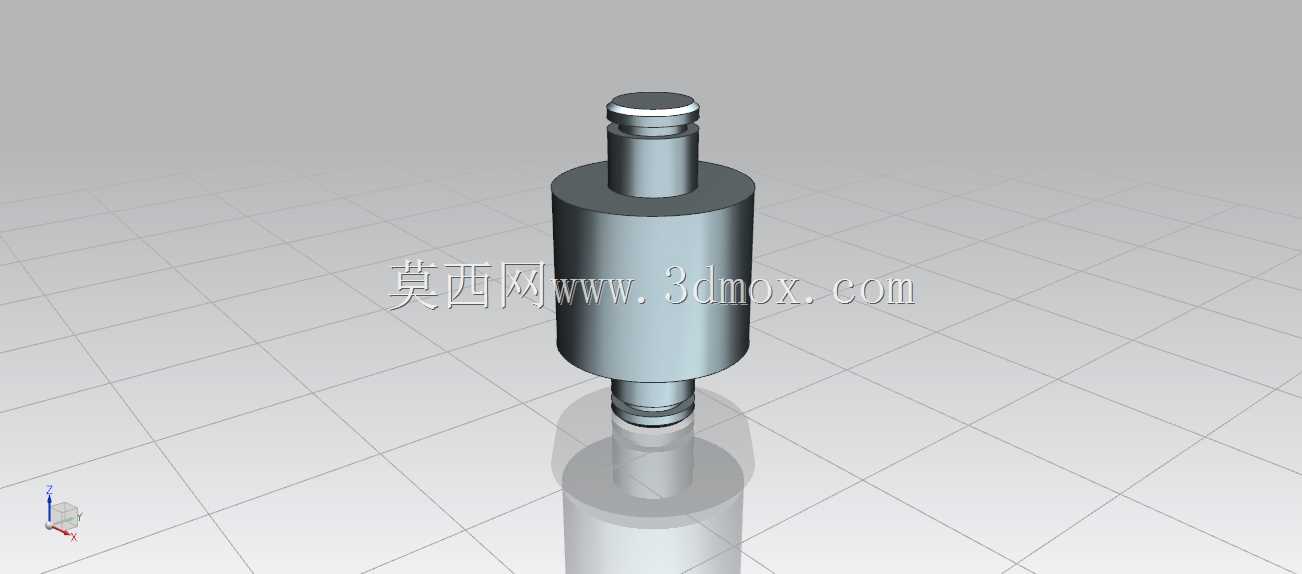

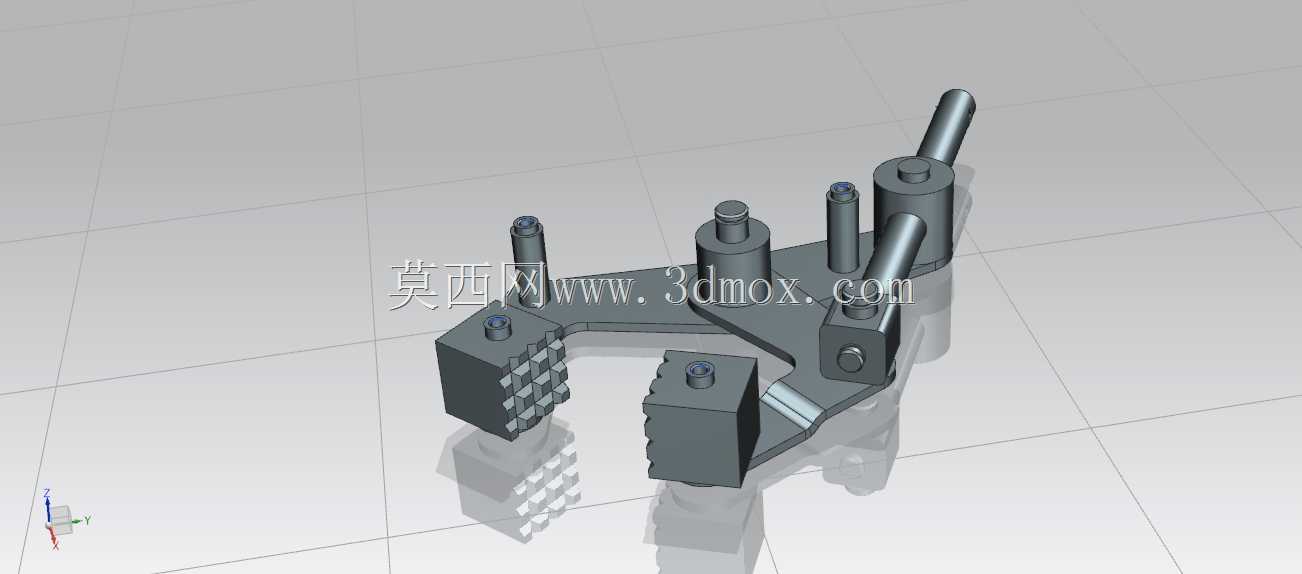

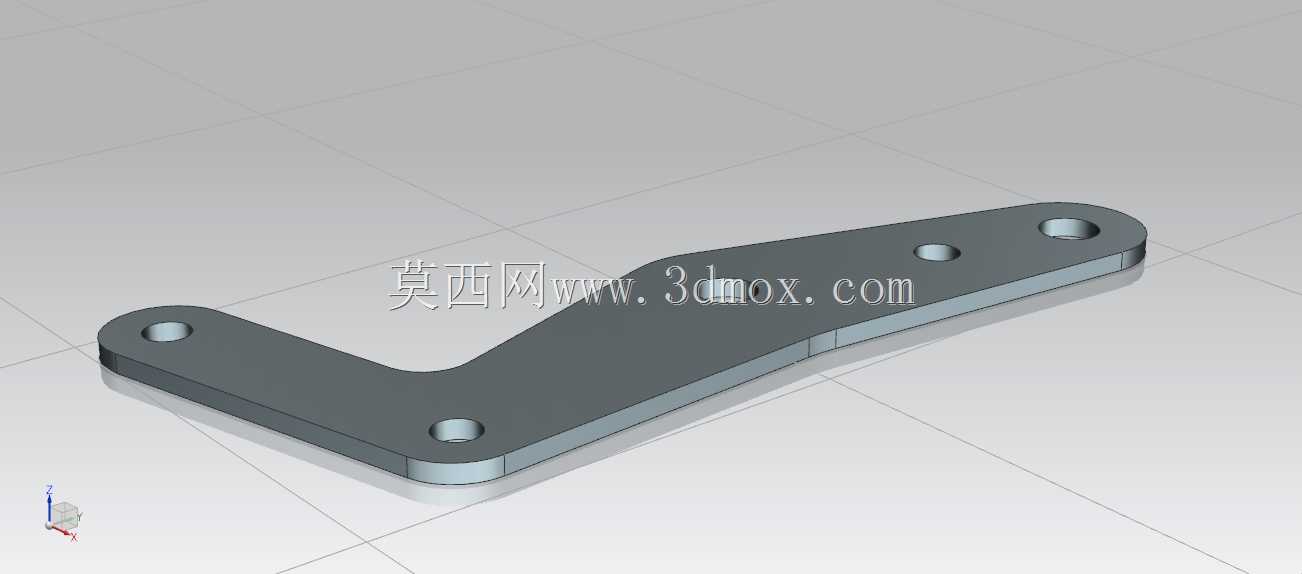

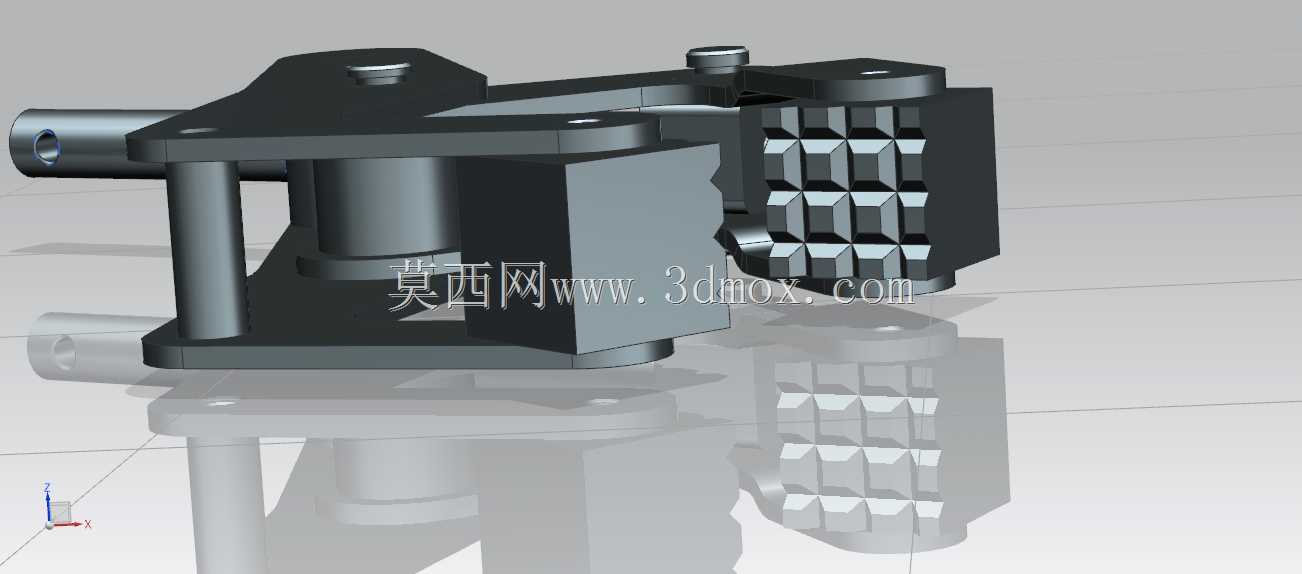

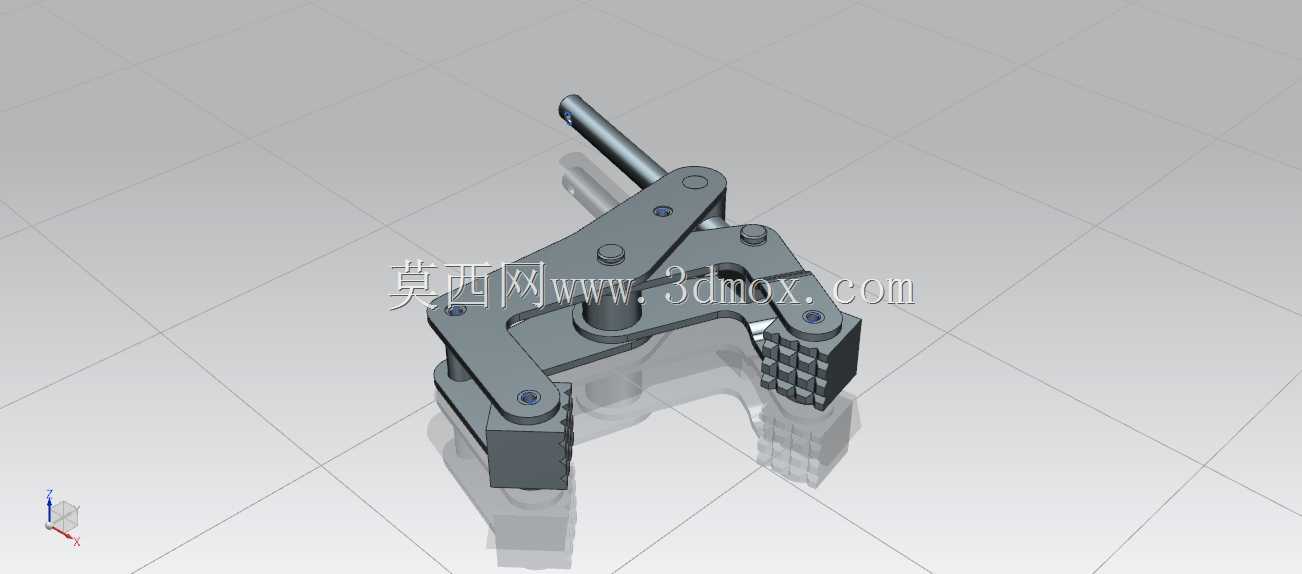

这款手动杠杆式夹紧结构，在机加工工位的工件定位装夹、焊接工位的零件拼合固定、装配线的小型部件临时夹持场景中都有广泛应用，区别于气动、液压夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成夹持动作，适合无气源电源的零散工位、野外临时作业场景，以及小批量多品种的柔性生产环节，能快速适配不同厚度的工件夹持需求，操作时仅需扳动上方的操作杆，通过内部连杆机构的力放大作用，即可在钳口位置输出足够的夹持力，避免工件在加工过程中出现位移、窜动问题。从结构设计逻辑来看，整体采用多组铰接连杆组成的力放大机构，操作杆作为动力输入臂，长度经过力矩匹配设计，操作人员仅需施加较小的扳动力，就能通过连杆的力传递与角度自锁特性，让钳口保持稳定的夹持状态，不会因为加工过程中的振动出现松脱。钳口位置做了齿面防滑处理，咬合面的齿形角度经过优化，既可以保证对金属工件的咬合摩擦力，又不会在工件表面留下过深的压痕，适配普通碳钢、铝合金、硬质塑料等不同材质的工件夹持需求。整体结构的铰接点全部采用销轴连接，销轴与连杆孔之间预留了合理的配合间隙，既保证连杆转动的顺畅度，又避免间隙过大导致的夹持精度损失，所有连杆的厚度都经过受力校核，在满足夹持强度要求的前提下尽可能做轻量化处理，降低整体重量方便操作人员挪动与快速部署。安装边界方面，这款夹紧结构底部预留了标准化的安装孔位，可以直接固定在工作台面、专用工装基板或者焊接变位机的工作平台上，不需要额外制作转接安装板，整体外形紧凑，操作时的扳动行程经过优化，不会和周边的加工刀具、焊枪路径产生干涉，钳口的开合范围覆盖了常规小型零件的夹持尺寸，对于异形工件还可以通过更换定制钳口块来适配特殊的夹持需求。在实际使用过程中，这类手动夹紧结构的维护成本极低，仅需要定期在铰接销轴位置加注润滑脂，就可以保证长期的操作顺畅度，不会出现卡滞、扳动费力的问题，相比动力夹紧装置，它不存在管路泄漏、电气故障的隐患，可靠性更高，在很多对装夹效率要求不是极高，但对可靠性、部署灵活性要求高的场景中，是非常实用的夹持解决方案。
