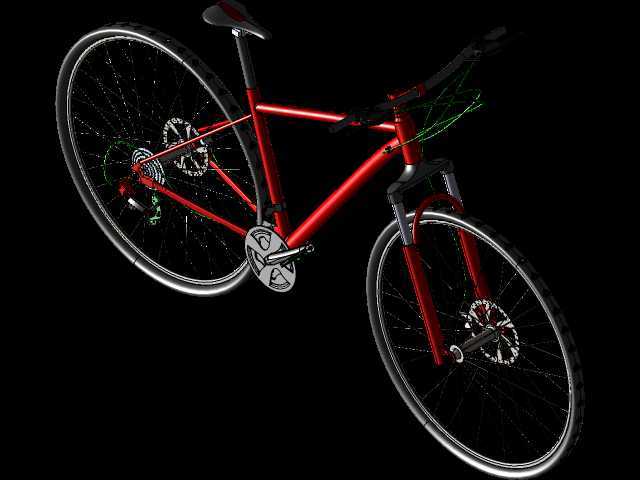

硬尾山地自行车整车结构三维数模

这套三维数模完整还原了硬尾山地自行车的整车装配关系，覆盖从车架主体到每一颗连接紧固件的结构细节，建模过程中严格遵循山地车实际装配公差要求，所有配合面均预留了真实生产所需的装配间隙，可直接用于结构校验、改装设计参考以及骑行装备适配开发。

从实际应用场景来看，这类硬尾山地车主要适配城市通勤、郊野林道穿越、轻度越野骑行等场景，相比全避震车型结构更简洁、传动效率更高，日常维护成本更低，是民用骑行市场占比最高的山地车品类。建模时优先还原了车架的核心受力结构：三角形主车架采用不等壁铝合金管材的等效结构，上管、下管、立管的衔接位置做了应力分散的圆弧过渡处理，五通位置预留了标准压入式中轴的安装位，安装边界尺寸完全兼容市售主流山地车中轴组件，后叉爪钩的开槽尺寸匹配标准快拆轮组的安装公差，可直接适配135mm开档的山地车后轮组。

行走系统部分，数模完整还原了碟刹轮组的装配结构：轮圈采用双层铝合金圈的截面结构，辐条采用交叉编法的排布逻辑，花鼓端预留了六钉碟片的安装孔位，安装边界兼容标准160mm、180mm山地车碟刹盘片；外胎做了块状越野胎纹的细节还原，胎面与轮圈的配合位置预留了真实轮胎安装的压缩量，可直接用于胎纹滚阻模拟、轮组动平衡校验等仿真场景。前叉部分采用肩控锁死结构的避震前叉等效模型，叉肩与舵管的衔接位置做了加强筋结构还原，舵管长度预留了标准碗组、把立安装的调节余量，叉脚位置匹配前轮快拆杆的安装尺寸，碟刹安装座采用国际标准A柱结构，可直接适配市售主流山地车线拉、油压碟刹卡钳。

传动与操控部分，数模还原了单盘传动系统的完整结构：牙盘采用正负齿盘片结构，盘齿的齿形做了防掉链的特殊轮廓还原，曲柄长度符合成人山地车的通用尺寸标准，脚踏安装螺纹采用标准9/16英寸规格；后变速器的导轮、连杆结构完整还原，可模拟变速过程中的链条跳动轨迹；车把部分采用直把加副把的组合结构，把横直径匹配标准31.8mm把立的夹持尺寸，把套、刹把、指拨的安装位置预留了足够的调节空间，坐杆采用标准30.9mm直径规格，坐杆夹的锁紧结构完整还原，坐垫的弧度、宽度均参考成人山地车的通用舒适尺寸设计。

建模过程中对所有管线的排布也做了真实还原：刹车线管、变速线管从车把位置沿车架下管排布，通过线管固定座与车架连接，走线位置避开了避震前叉的压缩行程、轮组转动的干涉区域，所有转动部件均保留了真实的活动自由度，可直接用于整车运动仿真、结构受力分析，也可作为骑行配件开发的基准数模，比如适配挡泥板、货架、水壶架等加装配件时，可直接在数模上校验安装位置的干涉情况，大幅缩短配件开发的打样验证周期。需要注意的是，数模中所有管材的壁厚、焊接位置的加强结构均参考市售量产硬尾山地车的通用工艺标准，未针对特定品牌的专利结构做还原，可作为通用山地车结构设计、教学演示的基准模型使用。
